帶影像處理的PFO
為TRUMPF的可程式設計聚焦透鏡擴充影像處理選項。PFO能識別工件表面上的幾何形狀並使雷射工藝適應各種加工情況。
適合遠端加工的TRUMPF光學原件
PFO系列的可程式設計聚焦透鏡是用於遠端加工和切割的掃描雷射頭。藉助兩個反射鏡，雷射束可以定位在加工區域或場所內的任何預定位置，或者被引導到任意焊縫幾何形態上。由此可在工件或聚焦透鏡不移動的情況下對其進行焊接。此外無需保護/過程氣體。
快速又精確
最先進的數位控制驅動裝置保證速度。
即時焊接
機器人、雷射器和PFO被即時同步和精准定位。
廣泛選擇
在 PFO 產品組合中，您能為從低功率到高功率的所有應用找到解決方案。
流程絕對安全
透過選配的連接智慧感測器解決方案提升流程安全性和品質。
直觀操作
使用PFO SmartTeach應用程式能直觀、方便又快捷地調試雷射焊接與切割程式。
車門
TRUMPF的可程式設計聚焦透鏡 (PFO) 尤其適合快速又可靠地加工大型工件。機器人與PFO的組合將優勢合二為一：具有高動態性和精確度的大工作區以及與工件保持遠工作距離的長焦距。
車門的振鏡掃描焊接
藉助兩個反射鏡，雷射光束可以定位在加工區域或場所內的任何預定位置，或者被引導到任意輪廓上。因為無須移動工件或光學元件，所以PFO能在保證低廉的加工成本和可靠的工藝結果的同時，取得卓越的生產效率。憑藉特殊的控制單元，甚至還可實現「飛行式」加工（飛行式焊接）。
車身的尾部中介軟體
覆蓋大型工作區的高精確度和重複精度——由機器人引導的振鏡掃描焊接能大幅提升大型工件的生產效率。
使用PFO 3D的振鏡掃描焊接
可程式設計聚焦透鏡PFO 3D內的反射鏡高度動態地工作。光束的快速偏轉顯著縮短了加工與定位時間。
Lasergeschweißte Kunststoffteile
Mit den programmierbaren Fokussieroptiken von TRUMPF können nicht nur metallische Werkstoffe geschweißt werden, sondern auch Kunststoffe. Die Optik PFO 20 ist optimal für das Laser-Kunststoffschweißen ausgelegt und erzeugt dichte und ästhetische Schweißnähte.
雷射焊接的塑膠件
使用TRUMPF的可程式設計聚焦透鏡不僅可以焊接金屬材料，還能焊接合成材料。PFO 20光學元件為雷射塑膠焊接最佳設計，可產生密集又美觀的焊縫。
電池外殼
|
PFO 14
產品對比
|
PFO 20
產品對比
|
PFO 33
產品對比
|
PFO 3D
產品對比
|
可編程聚焦鏡頭 SF
產品對比
|
|
|---|---|---|---|---|---|
| 雷射參數 | |||||
| 波長 | - | - | - | - | - |
| 功率 | bis 2000 W (cw) | 至 6000 W （cw） | 至 12000 W （cw） | bis 8000 W (cw) |
PFO SF20: bis 8000 W (cw)
PFO SF33: bis 12000 W (cw) |
| 數值孔徑 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 |
| 光纖類型 | LLK-D, LLK-B, LLK-A | LLK-D | LLK-D | LLK-D | LLK-D |
| 雷射加工單元配置 1 | |||||
| 準直器 | 35 / 56 mm |
90 mm (TruDisk, TruMicro 7000, TruFiber Multi Mode, TruFiber BrightLine Mode)
100 / 175 mm (TruFiber Single Mode) |
140 mm (TruDisk, TruFiber Multi Mode, TruFiber BrightLine Mode, TruMicro 7000)
175 mm (TruMicro 7000) 150 / 200 / 300 mm (TruFiber Single Mode) |
138 mm |
PFO SF20: 90 mm (TruDisk, TruMicro 7000, TruFiber Multi Mode)
PFO SF20: 150 / 200 mm (TruFiber Single Mode) PFO SF33: 140 mm (TruDisk, TruMicro 7000, TruFiber Multi Mode, TruFiber BrightLine Mode) PFO SF33: 300 mm (TruFiber Single Mode) |
| 焦距 | 100 / 160 / 163 / 254 / 330 / 420 mm | 100 / 135 / 160 / 264 / 315 / 400 mm |
255 / 345 / 450 mm (Standard)
160 / 265 / 345 / 450 / 550 / 700 mm (High Brightness) |
255 / 345 / 450 / 600 / 900 mm | 200 / 250 / 300 / 400 / 500 / 600 mm |
| 鏡頭焦距上的 z 向行程 | - | - | - |
f255: ± 22 mm
f345: ± 40 mm f450: ± 70 mm f600: ± 100 mm f900: ± 220 mm |
- |
| 對於鏡頭焦距，場量（橢圓 Y x X） |
f100: 47 mm x 18 mm
f160: 110 mm x 75 mm f163: 110 mm x 70 mm f254: 170 mm x 120 mm f330: 220 mm x 178 mm f420: 286 mm x 230 mm |
- | - |
f255: 174 mm x 102 mm (z=0)
f345: 240 mm x 140 mm (z=0) f450: 320 mm x 190 mm (z=0) f600: 376 mm x 230 mm (z=0) f900: 525 mm x 340 mm (z=0) |
f200: 11 mm x 17 mm
f250: 14 mm x 21 mm f300: 17 mm x 25 mm f400: 22 mm x 34 mm f500: 28 mm x 42 mm f600: 28 mm x 42 mm |
| 場量（橢圓 Y x X），針對 TruDisk、TruMicro 7000、TruFiber Multi Mode ≥ 100 µm 的物鏡焦距 | - | - |
f255: 180 mm x 112 mm
f345: 244 mm x 150 mm f450: 320 mm x 196 mm |
- | |
| 場量（橢圓 Y x X），針對 TruDisk、TruMicro 7000、TruFiber Multi Mode/Single Mode/BrightLine Mode High Brightness 鏡組的物鏡焦距 | - | - |
f160 HB: 80 mm x 57 mm
f265 HB: 140 mm x 102 mm f345 HB: 208 mm x 152 mm f450 HB: 306 mm x 208 mm f550 HB: 388 mm x 257 mm f700 HB: 570 mm x 370 mm |
- | |
| 場量（橢圓 Y x X），針對 TruFiber/TruDisk IR/TruMicro 7000 的物鏡焦距 | - |
f100： 51 mm x 37 mm
f135： 78 mm x 57 mm f160： 92 mm x 71 mm f264： 180 mm x 148 mm f315： 250 mm x 188 mm f400： 320 mm x 237 mm |
- | - | |
| 對於 TruDisk 的 515 nm 物鏡焦距，場量（橢圓 Y x X） | - |
f100： 49 mm x 36 mm
f135： 75 mm x 54 mm f160： 89 mm x 68 mm f264： 180 mm x 144 mm |
f160 HB: 77 mm x 57 mm
f255: 172 mm x 108 mm f265 HB: 140 mm x 102 mm f345: 234 mm x 145 mm f345 HB: 202 mm x 144 mm f450: 312 mm x 190 mm |
- | - |
| 結構型式 | |||||
| 量測尺寸（寬 x 高 x 深） | 278 mm x 391 mm x 202 mm (Beispielkonfiguration mit fc56 und f160) | 227 mm x 202 mm x 197 mm （fc90和f264的示例配置） | 336 mm x 340 mm x 227 mm （fc140和f450的示例配置） | 412 mm x 266 mm x 366 mm |
223 mm x 200 mm x 198 mm (Scannerkopf ohne Objektiv)
120 mm x 195 mm x 252 mm (PFO Steuereinheit) |
| 重量 | 15 kg | 約 30 kg |
< 35 kg
< 38 kg 帶 OCT 掃瞄器 |
35 kg |
13 kg (Scannerkopf)
4 kg (PFO Steuereinheit) |
| 相容性 | |||||
| 可用的雷射機 | TruDiode、TruDisk、TruMicro | TruDisk, TruFiber Multi Mode 和 Single Mode, TruMicro 7000 | TruDisk, TruFiber, TruMicro | TruDisk |
PFO SF20：TruDisk、TruMicro 7000、TruFiber Multi Mode、TruFiber Single Mode
PFO SF33：TruDisk、TruMicro 7000、TruFiber Multi Mode、TruFiber Single Mode、TruFiber BrightLine Mode |
| 可用感應系統 | - | VisionLine Cam/Basic/Detect/Project、CalibrationLine Power/Focus | VisionLine Cam/Basic/Detect, VisionLine OCT Detect/Check, CalibrationLine | VisionLine、CalibrationLine、SeamLine Remote、OCT 焊縫位置調節裝置 | VisionLine Cam/Basic/Detect, CalibrationLine |
| 選項 | |||||
| 可用的選項 | 風刀，攝像機觀察裝置 | 風幕、金屬蒸汽效應噴嘴、攝像機觀察裝置、感應系統介面、照明、烟灰罩、綠色雷射光束整形、簡單協調帶編碼器的可編程聚焦鏡頭 (SCP) | 風幕、2 重風幕、金屬蒸汽效應噴嘴、烟灰罩、攝像機觀察裝置、感應系統介面、照明、保護鏡片監控、簡單協調帶編碼器的可編程聚焦鏡頭 (SCP)、多焦鏡片元件、綠色雷射光束整形 | 設計成智慧可程式設計振鏡 (I-PFO)，風刀，MDE 噴嘴，煙灰罩，照明 | 風幕、金屬蒸汽效應噴嘴、不同的保護氣體噴嘴、攝像機觀察裝置、感應系統介面、照明、保護鏡片污染監控、冷卻水監控、可調線性雷射 |
| 可用軟體選項 | TruTops PFO、PFO Smart Teach App | TruTops PFO、可編程聚焦鏡頭智慧示教應用程式、即時輪廓檢查 (RCC) | TruTops PFO、可編程聚焦鏡頭智慧示教應用程式、即時輪廓檢查 (RCC) | TruTops I-PFO 和 TruTops PFO，PFO Smart Teach App | TruTops PFO、可編程聚焦鏡頭智慧示教應用程式、即時輪廓檢查 (RCC) |
|
PFO 14
|
PFO 20
|
PFO 33
|
PFO 3D
|
可編程聚焦鏡頭 SF
|
|
|---|---|---|---|---|---|
| 雷射參數 | |||||
| 波長 | - | - | - | - | - |
| 功率 | bis 2000 W (cw) | 至 6000 W （cw） | 至 12000 W （cw） | bis 8000 W (cw) |
PFO SF20: bis 8000 W (cw)
PFO SF33: bis 12000 W (cw) |
| 數值孔徑 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 | typ. 0.11 / max. 0.12 |
| 光纖類型 | LLK-D, LLK-B, LLK-A | LLK-D | LLK-D | LLK-D | LLK-D |
| 雷射加工單元配置 1 | |||||
| 準直器 | 35 / 56 mm |
90 mm (TruDisk, TruMicro 7000, TruFiber Multi Mode, TruFiber BrightLine Mode)
100 / 175 mm (TruFiber Single Mode) |
140 mm (TruDisk, TruFiber Multi Mode, TruFiber BrightLine Mode, TruMicro 7000)
175 mm (TruMicro 7000) 150 / 200 / 300 mm (TruFiber Single Mode) |
138 mm |
PFO SF20: 90 mm (TruDisk, TruMicro 7000, TruFiber Multi Mode)
PFO SF20: 150 / 200 mm (TruFiber Single Mode) PFO SF33: 140 mm (TruDisk, TruMicro 7000, TruFiber Multi Mode, TruFiber BrightLine Mode) PFO SF33: 300 mm (TruFiber Single Mode) |
| 焦距 | 100 / 160 / 163 / 254 / 330 / 420 mm | 100 / 135 / 160 / 264 / 315 / 400 mm |
255 / 345 / 450 mm (Standard)
160 / 265 / 345 / 450 / 550 / 700 mm (High Brightness) |
255 / 345 / 450 / 600 / 900 mm | 200 / 250 / 300 / 400 / 500 / 600 mm |
| 鏡頭焦距上的 z 向行程 | - | - | - |
f255: ± 22 mm
f345: ± 40 mm f450: ± 70 mm f600: ± 100 mm f900: ± 220 mm |
- |
| 對於鏡頭焦距，場量（橢圓 Y x X） |
f100: 47 mm x 18 mm
f160: 110 mm x 75 mm f163: 110 mm x 70 mm f254: 170 mm x 120 mm f330: 220 mm x 178 mm f420: 286 mm x 230 mm |
- | - |
f255: 174 mm x 102 mm (z=0)
f345: 240 mm x 140 mm (z=0) f450: 320 mm x 190 mm (z=0) f600: 376 mm x 230 mm (z=0) f900: 525 mm x 340 mm (z=0) |
f200: 11 mm x 17 mm
f250: 14 mm x 21 mm f300: 17 mm x 25 mm f400: 22 mm x 34 mm f500: 28 mm x 42 mm f600: 28 mm x 42 mm |
| 場量（橢圓 Y x X），針對 TruDisk、TruMicro 7000、TruFiber Multi Mode ≥ 100 µm 的物鏡焦距 | - | - |
f255: 180 mm x 112 mm
f345: 244 mm x 150 mm f450: 320 mm x 196 mm |
- | |
| 場量（橢圓 Y x X），針對 TruDisk、TruMicro 7000、TruFiber Multi Mode/Single Mode/BrightLine Mode High Brightness 鏡組的物鏡焦距 | - | - |
f160 HB: 80 mm x 57 mm
f265 HB: 140 mm x 102 mm f345 HB: 208 mm x 152 mm f450 HB: 306 mm x 208 mm f550 HB: 388 mm x 257 mm f700 HB: 570 mm x 370 mm |
- | |
| 場量（橢圓 Y x X），針對 TruFiber/TruDisk IR/TruMicro 7000 的物鏡焦距 | - |
f100： 51 mm x 37 mm
f135： 78 mm x 57 mm f160： 92 mm x 71 mm f264： 180 mm x 148 mm f315： 250 mm x 188 mm f400： 320 mm x 237 mm |
- | - | |
| 對於 TruDisk 的 515 nm 物鏡焦距，場量（橢圓 Y x X） | - |
f100： 49 mm x 36 mm
f135： 75 mm x 54 mm f160： 89 mm x 68 mm f264： 180 mm x 144 mm |
f160 HB: 77 mm x 57 mm
f255: 172 mm x 108 mm f265 HB: 140 mm x 102 mm f345: 234 mm x 145 mm f345 HB: 202 mm x 144 mm f450: 312 mm x 190 mm |
- | - |
| 結構型式 | |||||
| 量測尺寸（寬 x 高 x 深） | 278 mm x 391 mm x 202 mm (Beispielkonfiguration mit fc56 und f160) | 227 mm x 202 mm x 197 mm （fc90和f264的示例配置） | 336 mm x 340 mm x 227 mm （fc140和f450的示例配置） | 412 mm x 266 mm x 366 mm |
223 mm x 200 mm x 198 mm (Scannerkopf ohne Objektiv)
120 mm x 195 mm x 252 mm (PFO Steuereinheit) |
| 重量 | 15 kg | 約 30 kg |
< 35 kg
< 38 kg 帶 OCT 掃瞄器 |
35 kg |
13 kg (Scannerkopf)
4 kg (PFO Steuereinheit) |
| 相容性 | |||||
| 可用的雷射機 | TruDiode、TruDisk、TruMicro | TruDisk, TruFiber Multi Mode 和 Single Mode, TruMicro 7000 | TruDisk, TruFiber, TruMicro | TruDisk |
PFO SF20：TruDisk、TruMicro 7000、TruFiber Multi Mode、TruFiber Single Mode
PFO SF33：TruDisk、TruMicro 7000、TruFiber Multi Mode、TruFiber Single Mode、TruFiber BrightLine Mode |
| 可用感應系統 | - | VisionLine Cam/Basic/Detect/Project、CalibrationLine Power/Focus | VisionLine Cam/Basic/Detect, VisionLine OCT Detect/Check, CalibrationLine | VisionLine、CalibrationLine、SeamLine Remote、OCT 焊縫位置調節裝置 | VisionLine Cam/Basic/Detect, CalibrationLine |
| 選項 | |||||
| 可用的選項 | 風刀，攝像機觀察裝置 | 風幕、金屬蒸汽效應噴嘴、攝像機觀察裝置、感應系統介面、照明、烟灰罩、綠色雷射光束整形、簡單協調帶編碼器的可編程聚焦鏡頭 (SCP) | 風幕、2 重風幕、金屬蒸汽效應噴嘴、烟灰罩、攝像機觀察裝置、感應系統介面、照明、保護鏡片監控、簡單協調帶編碼器的可編程聚焦鏡頭 (SCP)、多焦鏡片元件、綠色雷射光束整形 | 設計成智慧可程式設計振鏡 (I-PFO)，風刀，MDE 噴嘴，煙灰罩，照明 | 風幕、金屬蒸汽效應噴嘴、不同的保護氣體噴嘴、攝像機觀察裝置、感應系統介面、照明、保護鏡片污染監控、冷卻水監控、可調線性雷射 |
| 可用軟體選項 | TruTops PFO、PFO Smart Teach App | TruTops PFO、可編程聚焦鏡頭智慧示教應用程式、即時輪廓檢查 (RCC) | TruTops PFO、可編程聚焦鏡頭智慧示教應用程式、即時輪廓檢查 (RCC) | TruTops I-PFO 和 TruTops PFO，PFO Smart Teach App | TruTops PFO、可編程聚焦鏡頭智慧示教應用程式、即時輪廓檢查 (RCC) |
PDF <1MB
技術資料頁
所有產品種類的技術資料均可下載。
PFO 14
可設計程式的聚焦鏡頭 PFO 14 非常適合速度要求高的點焊或軌道焊接。2D掃瞄器按照前物鏡原理工作。因此，在幾乎恆定的工作距離下，可以在高動態和恆定的光束品質下達到掃瞄器處理區域中的所有點。此外，您還可獲益於簡單的透鏡更換，因為校準資料儲存在透鏡上的儲存單元中。複雜的部件可以輕鬆地透過多個焊縫進行接合。
雷射器：TruDisk，TruDiode，TruFiber，TruMicro
最大雷射功率：300 W（TruDiode），2000 W（TruDisk，TruFiber，TruMicro）
PFO 20
由於基體得到了改進並對冷卻系統進行了優化，第三代 PFO 20 的雷射功率最高可達 6 kW。由於採用了數位化驅動架構、輕量型反射鏡以及 Realtime Contour Check（即時輪廓檢查）和 Scanner Precision Control（掃瞄器精度控制）等新軟體功能，PFO 20 尤為適合對製程穩定性要求較高的高動態焊接和清潔應用。准直器和基體採用了堅固型設計，增強了對污染和背反射光的抗性。
雷射器：TruDisk，TruFiber，TruMicro
最大雷射功率：6 kW（cw）

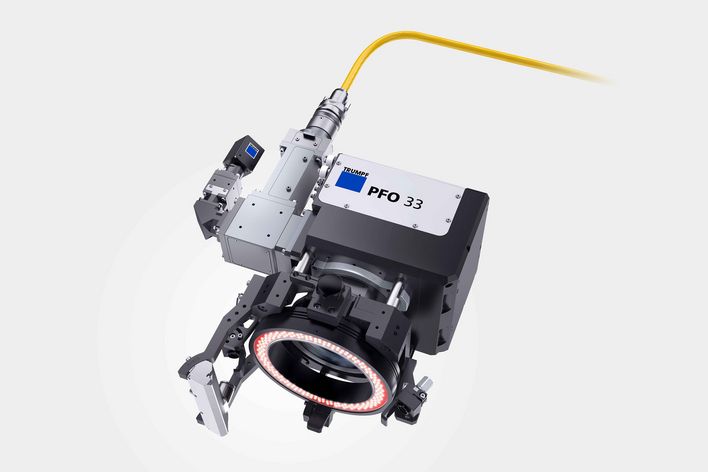

PFO 33
第三代 PFO 33 代表了最高的生產力，可用於雷射功率高達 12 kW 的應用。輕量級的鏡子以及新驅動結構保證了最大的動態性能。同時，優化的機械和光學組件提高了加工頭對反射的穩健性。保護鏡片監控和 Condition Monitoring 等選項有助於最大限度地提高您的生產可用性。
雷射器：TruDisk，TruFiber，TruMicro
最大雷射功率：12 kW（cw）
PFO 3D-2
可程式設計聚焦透鏡PFO 3D-2是一台同樣基於前物鏡原理的3D掃瞄器。因此，在可變的工作距離下，可以在高動態和恆定的光束品質下達到掃瞄器處理區域中的所有點。所有加工程式均本地儲存在PFO中，即使沒有電腦也可運作。您也可選擇透過使用三角測量工具SeamLine Remote和校準工具CalibrationLine進行焊縫追蹤的TRUMPF離線模擬軟體TruTops I-PFO獲得這款3D掃瞄器。
雷射器：TruDisk
最大雷射功率：8 kW（cw）
I-PFO
應對雷射焊接複雜挑戰的完美軟體解決方案。TruTops I-PFO軟體可以更輕鬆地設定和調整必須透過工業機器人和PFO 3D雷射焊接裝置解決的複雜任務。
可編程聚焦鏡頭 SF
可設計程式的聚焦鏡頭 SF 作為小範圍雷射頭是一種體積緊湊且用途廣泛的掃描雷射頭，其加工區域較小，適用於快速的光束振盪。
透過合適的選配（鏡組、准直器和感應系統），小範圍掃描器可靈活適配您的用途。可編程聚焦鏡頭 SF 適合最高 12 kW 的功率。它不僅性能強勁，而且還具有保護鏡片監控等智慧功能。此外，加工頭也可被整合到整個 TRUMPF 解決方案世界之中。
雷射器：TruDisk，TruFiber，TruMicro
最大雷射功率：12 kW（cw）
TruTops PFO
TruTops PFO是一款離線軟體，用於爲您的PFO進行2D與3D程式設計。對在CAD編輯器中創建或從外部載入的物件，該軟體可將其任意的路徑、邊緣或平面定義爲焊縫。同時，您可將工裝夾具納入考量以優化焊接順序及加工時間。另外，軟體還為您實現不同搖擺式方法的程式設計。透過網路將TruTops PFO與TruControl連接。
TruTops I-PFO
為利用智慧遠端加工的優勢，請您藉助TruTops I-PFO程式設計I-PFO。離線式3D開發工具用於確定理想流程、優化路徑及速度。同時，可將工裝夾具納入考量以優化機器人的運行軌跡、焊接順序及加工時間。此外，此軟體還能分析節拍時間並進行虛擬顯示。
PFO SmartTeach
PFO SmartTeach是一款用於PFO系列可程式設計聚焦雷射頭的應用程式。其便於創建和調試雷射焊接與切割程式。安裝在光學元件C型介面上的攝像機將即時圖像傳輸至應用程式。因此，可直接在元件上便捷示教。如果想創建和示教PFO幾何形狀，那麼可透過在平板電腦上直觀的手勢操作進行。
除了一系列的加工光學元件，TRUMPF還為您提供合適的機器和光束源。這允許您根據您的應用和要求找到正確的組合 - 所有這些都來自單一來源。在雷射器領域，TRUMPF 擁有所有與工業相關的雷射器。請信賴我們的專家，相信我們始終關注最適合您生產任務的解決方案，並提供完全不含製程傾向性的諮詢。
為可程式設計聚焦透鏡PFO擴充眾多創新功能。
攝像機連接
不同攝像機可直接適配PFO。數位式彩色攝像機系統能夠清晰識別輪廓和邊緣。PFO的軟體支援下列功能：透過觸控式螢幕操作攝像機、數位可調十字瞄準線或保存圖片。即使在低光照條件下，不受方向影響的同軸光源也能保證一覽無餘。
I-PFO
智慧聚焦透鏡 PFO (I-PFO) 知道它自己在機器人工作區內的位置以及加工點的定位和取向。基於當前機器人運動的相關資訊，在幾何形狀與加工技術允許的前提下，I-PFO可自行開始加工。這樣機器人的定位時間和生產中的節拍時間均大幅減少，「飛行式」遠端加工因此得以實現。
PFO SmartTeach
PFO SmartTeach是一款用於PFO系列可程式設計聚焦雷射頭的應用程式。其便於創建和調試雷射焊接與切割程式。安裝在光學元件C型介面上的攝像機將即時圖像傳輸至應用程式。因此，可直接在元件上便捷示教。如果想創建和示教PFO幾何形狀，那麼可透過在平板電腦上直觀的手勢操作進行。
交叉氣流
交叉氣流是正交於雷射光束的壓縮空氣流。其可引開污垢和飛濺物，從而延長防護玻璃的耐用時間。雷射流程更加可靠。
