TruPunch 1000, wirtschaftliche Einstiegsmaschine

Stanzmaschinen

TruPunch 1000 (S05)

Wirtschaftliche Einstiegsmaschine

ANGEBOT ANFORDERN

Schließen

Wirtschaftliche Einstiegsmaschine

Die TruPunch 1000 ist ein perfekter Einstieg in die professionelle Stanzbearbeitung. Die kompakte Maschine punktet mit hoher Bearbeitungsflexibilität: Neben dem reinen Stanzen können Sie mit ihr auch Gewinde formen, Durchzüge einbringen und Laschen biegen. Mittelformatbleche bearbeiten Sie komplett in einer Aufspannung ohne Nachsetzen. Auch kleinere Aufträge und Losgrößen fertigen Sie wirtschaftlich, schnell und flexibel.

Einsatzbereit für viele Anwendungen

Die TruPunch 1000 beherrscht alle relevanten Anwendungen einer TRUMPF Stanzmaschine.

Vielseitige Werkzeuge

TRUMPF bietet Stanzwerkzeuge in Topqualität, wie das MultiTool oder das Trennwerkzeug MultiShear.

Simple Bedienung

Die intuitive Steuerung ermöglicht sofort die Fertigung von einfachen und komplexen Teilen.

Elektronikbauteil

Flexibel fertigen mit Werkzeugen für jede Anwendung, zum Beispiel, Laschen, Näpfe, Rollabsetzungen. Bei diesem Bauteil kamen folgende Werkzeuge zum Einsatz: Absetzwerkzeug, Laschenwerkzeug, Napfwerkzeug Rechteck und rund, Rollabsetzwerkzeug und Rollkneifwerkzeug

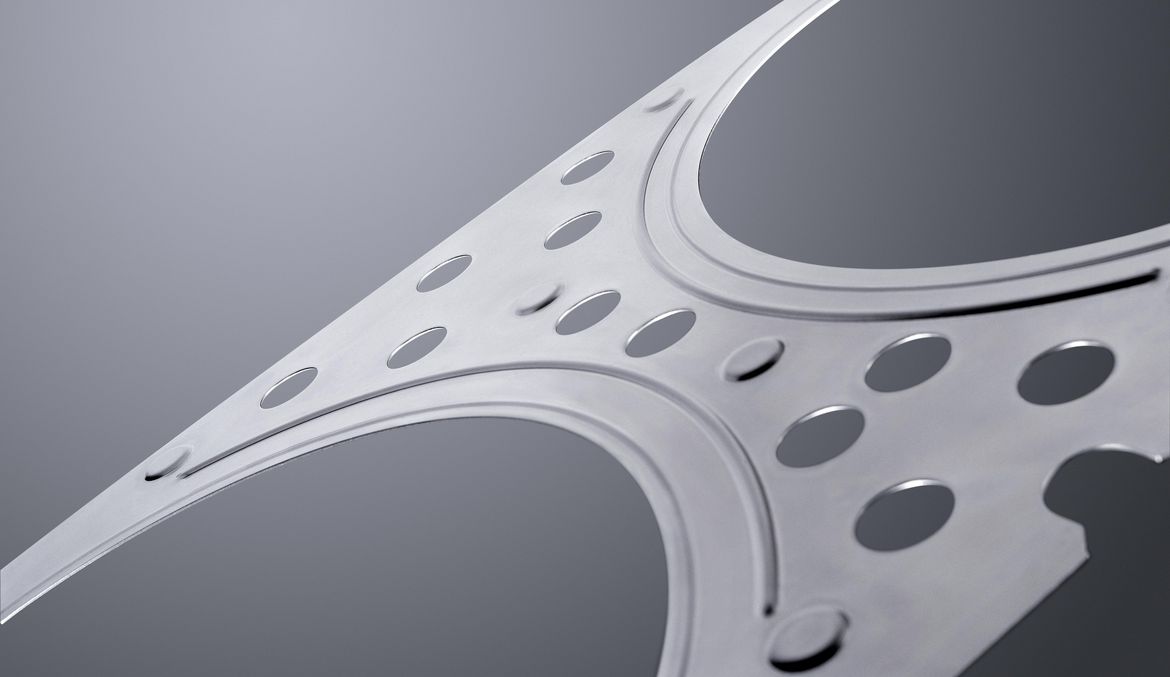

Werkstück

Zusammen mit dem weltweit größten Werkzeugangebot bietet die Maschine höchste Bearbeitungsflexibilität. Bei diesem Werkstück kamen folgende Werkzeuge zum Einsatz: Rollsickenwerkzeug, MultiCut Werkzeug, Napfwerkzeug und Rollabsetzwerkzeug

	TruPunch 1000 (S05) Kleinformat	TruPunch 1000 (S05) Mittelformat
Abmessungen
Breite	6000 mm ¹	6550 mm ¹
Tiefe	7144 mm ¹	7144 mm ¹
Höhe	2155 mm ¹	2155 mm ¹
Max. Hubfolge
Stanzen (E = 1 mm)	600 1/min	600 1/min
Signieren	1300 1/min	1300 1/min
Arbeitsbereich
Stanzbetrieb X-Achse	2050 mm	2500 mm
Stanzbetrieb Y-Achse	1250 mm	1250 mm
Max. Blechdicke	6,4 mm	6,4 mm
Max. Werkstückgewicht	150 kg	150 kg
Max. Stanzkraft	165 kN	165 kN
Werkzeuge
Werkzeug-Wechselzeit MultiTool	2,4 s	2,4 s
Anzahl Werkzeuge / Pratzen	15 Stück / 2 Stück	18 Stück / 2 Stück
Teileausschleusung
Max. Teilegröße Teileklappe Stanzen	180 mm x 150 mm	180 mm x 150 mm
Max. Teilegröße Teileklappe Stanzen (mit Verschiebetisch)	180 mm x 500 mm	180 mm x 500 mm
Max. Teilegröße starre Rutsche Stanzen (mit Verschiebetisch)	460 mm x 500 mm	460 mm x 500 mm
Verbrauchswerte
Mittlere Leistungsaufnahme Abschaltautomatik aktiv	0,3 kW	0,3 kW
Mittlere Leistungsaufnahme in der Produktion	4,3 kW	4,3 kW

PDF <1MB

Technisches Datenblatt

Die technischen Daten aller Produktvarianten als Download.

Die TruPunch 1000 garantiert Ihnen beste Teilequalität bei hoher Effizienz: gemeinsame Trennschnitte verringern Verschnitt und nutzen das Material optimal aus.

Ausstattung Tisch

Für das schonende Materialhandling stehen Bürstentische zur Verfügung.

On-Demand Drive

Dank On-Demand Drive arbeitet die Hydraulik des Stanzkopfs immer auf optimalem Niveau. Dies führt zu einer reduzierten Geräuschentwicklung während der Nebenzeit und vermindert die hydraulische Belastung des Gesamtsystems.

Restgitterfrei

Als weltweit erster Hersteller bietet TRUMPF Ihnen Stanzmaschinen für die restgitterfreie Bearbeitung. Diese Innovation spart Material und erhöht die Sicherheit Ihrer Prozesse.

Vorteilspaket Zuschnittsbearbeitung

Mit dem Paket Zuschnittsbearbeitung bearbeiten Sie auch Zuschnitte prozesssicher und einfach. Ermöglicht wird dies unter anderem mit einem zweiten Anschlagstift und einer zusätzlichen Pratze.

Teileförderband

Mit dem Teileförderband schleusen Sie Stanzteile prozesssicher aus.

Einfache Bedienung

Touchpoint-HMI

Stanzteile oder Stanz-Laser-Teile zu programmieren kann ganz einfach sein – mit der neuen Touchpoint-HMI von TRUMPF wird die Maschinenbedienung so intuitiv wie bei einem Tablet oder Smartphone. Sie kommen dadurch viel schneller zum fertigen Teil – und selbst Neulinge lernen schnell, mit der Software umzugehen.

TruTops Boost

Konstruieren und programmieren Sie Ihre Laser-, Stanz- und kombinierten Stanz-Laser-Maschinen intelligent mit TruTops Boost, Ihre All-in-One-3D-Lösung. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge und der gemeinsame Schachtelpool spart Zeit und Material. Außerdem behalten Sie stets den Überblick über alle Fertigungsaufträge und auftragsorientiertes Arbeiten.

ZUM PRODUKT

Software

Von der Kundenanfrage bis zur Auslieferung des gefertigten Teils – das Software-Portfolio von TRUMPF optimiert Ihren kompletten Fertigungsprozess. TRUMPF kombiniert dabei die Software intelligent mit Maschinen und Services zu maßgeschneiderten Industrie 4.0-Lösungen für Ihre Smart Factory.

MEHR ERFAHREN

MultiTool

Mit einer Werkzeugaufnahme für bis zu zehn Einsätze erhöhen Sie die Produktivität Ihrer Stanzmaschine – insbesondere bei kleinen Stanzungen.

ZUM PRODUKT

MultiShear

Nutzen Sie unsere patentierte Trenntechnologie für hervorragende Kantenqualität ohne Nibbelmarken. Eine Matrize mit Bürsteneinsätzen vermeidet zusätzlich Kratzer.

ZUM PRODUKT

Kiemenwerkzeuge Größe 5

Mit einer Länge von bis zu 100 mm nutzen Sie neue Gestaltungsmöglichkeiten im Blech. Die Bearbeitung in einem Hub garantiert höchste Qualität.

ZUM PRODUKT

Stanzwerkzeuge auf einen Blick

TRUMPF bietet das weltweit größte Stanzwerkzeugangebot am Markt. Sie finden für jede Stanz- und Umformanwendung die passende Lösung.

ZUM PRODUKT

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.

Die Maße sind ca.-Maße, gültig sind die jeweils im Aufstellplan genannten Maße.
