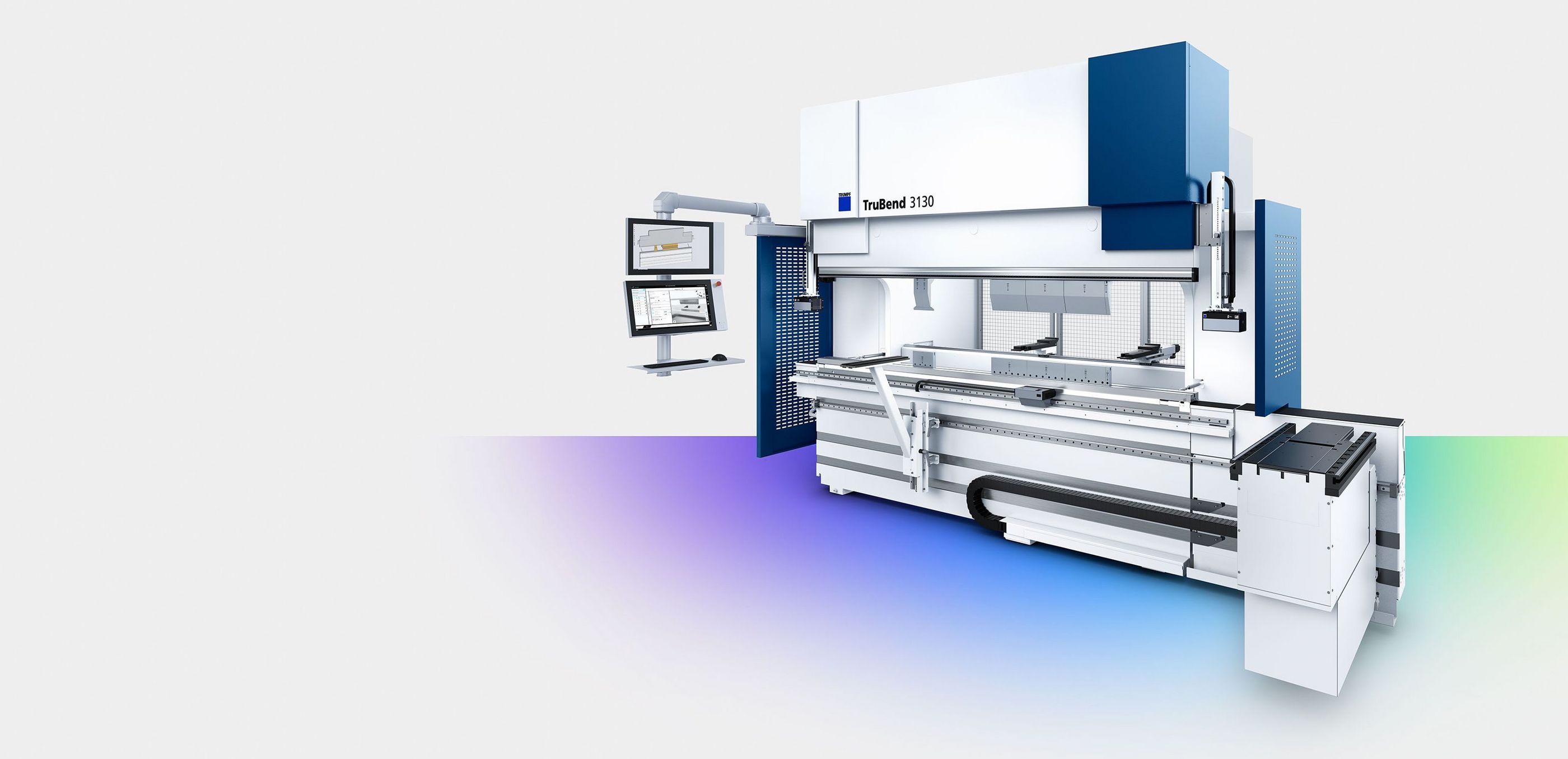

TruBend Serie 3000, wirtschaftliche Standardmaschine
TruBend Serie 3000, wirtschaftliche Standardmaschine
Biegemaschinen

TruBend Serie 3000

Wirtschaftliche Standardmaschine

Wirtschaftliche Standardmaschine

Die TruBend Serie 3000 vereint beste TRUMPF Qualität mit einfacher Bedienung und einem attraktiven Preis-Leistungs-Verhältnis. Damit produzieren Sie selbst bei geringer Auslastung wirtschaftlich und profitieren von exakten Ergebnissen sowie höchsten Sicherheitsstandards. Durch das perfekte Zusammenspiel aller Komponenten sind die Maschinen der TruBend Serie 3000 die schnellsten Biegemaschinen ihrer Klasse.

Schneller Werkzeugwechsel

Für volle Flexibilität bei der Klemmung von Werkzeugen wählen Sie zwischen verschiedenen Systemen.

Überzeugend konstruiert

Dank des geschlossenen Rahmens nutzen Sie die gesamte Abkantlänge ohne Einschränkung.

Gut positioniert

Der Hinteranschlag positioniert Platinen punktgenau. Sie wählen ein 2-, 4- oder 5-Achs-Hinteranschlagsystem.

Perfekte Winkel

Mit dem Winkelmesssystem ACB Laser gelingt bereits das erste Teil perfekt.

Die wirtschaftliche Basismaschine

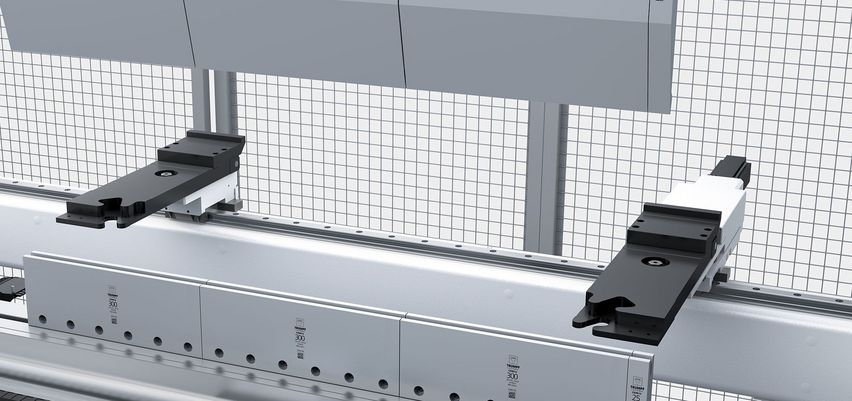

TruBend Serie 3000, Safety Click
Safety Click

Werkzeuge einfach von unten rüsten dank Safety Click.

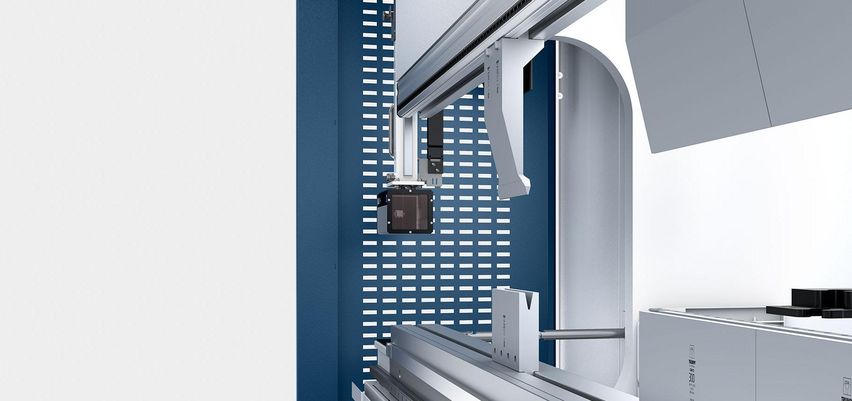

TruBend Serie 3000, Hinteranschlag
Hinteranschlag

Der Hinteranschlag sorgt für die richtige Positionierung des Blechs und sichert dadurch die exakte Schenkellänge.

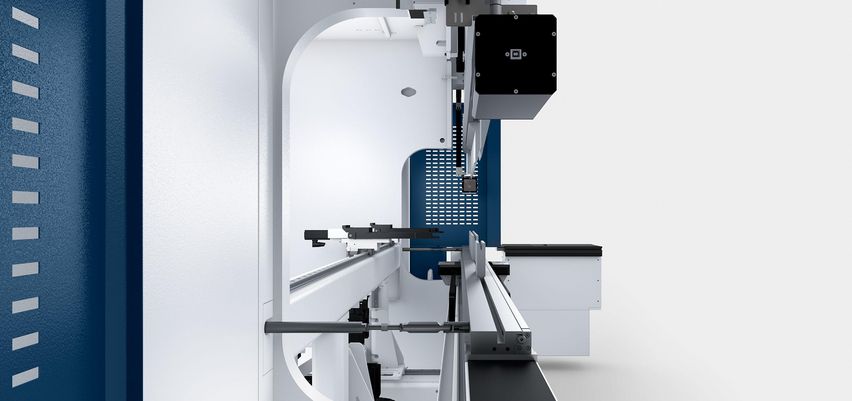

BendGuard
BendGuard

Der BendGuard vereint maximale Geschwindigkeit mit optimaler Sicherheit und kurzen Rüstzeiten.

TruBend Serie 3000, Bauteil mit verschiedenen Kantungen

Bauteil mit verschiedenen Kantungen

Die TruBend Biegemaschinen sind so flexibel, dass verschiedenste Aufgaben problemlos umgesetzt werden können.

TruBend Serie 3000, langes Profil

Lange Profile

Fertigen Sie mit den Maschinen der TruBend Serie 3000 lange Profile.

TruBend Serie 3000, Bauteil mit komplexen Kantungen

Höchste Flexibilität bei unterschiedlichen Blechdicken

Bearbeiten Sie mit Maschinen der TruBend Serie 3000 Teile mit unterschiedlichsten Blechdicken.

TruBend 3066
TruBend 3100
TruBend 3170
Presskraft 660 kN 1000 kN 1700 kN
Biegelänge 2040 mm 3060 mm 4080 mm
Freier Ständerdurchgang 2364 mm 3384 mm 4404 mm
Bedienoberfläche T3500T Multi-Touch-Steuerung T3500T Multi-Touch-Steuerung T3500T Multi-Touch-Steuerung
Max. Geschwindigkeit Y-Achse Eilgang 200 mm/s - -
Max. Geschwindigkeit Y-Achse Arbeitsgang 15 mm/s 15 mm/s 15 mm/s
Maße, Gewichte
Länge 2587 mm 3607 mm 4647 mm
Breite 1644 mm 1644 mm 1644 mm
Höhe 2370 mm 2370 mm 2925 mm
Gewicht 5650 kg 7700 kg 15000 kg
Gewicht für vergrößerte Ausführung (Option) - 8300 kg -

Zahlreiche Funktionen machen die Arbeit mit der TruBend Serie 3000 noch sicherer, einfacher, ergonomischer und produktiver.

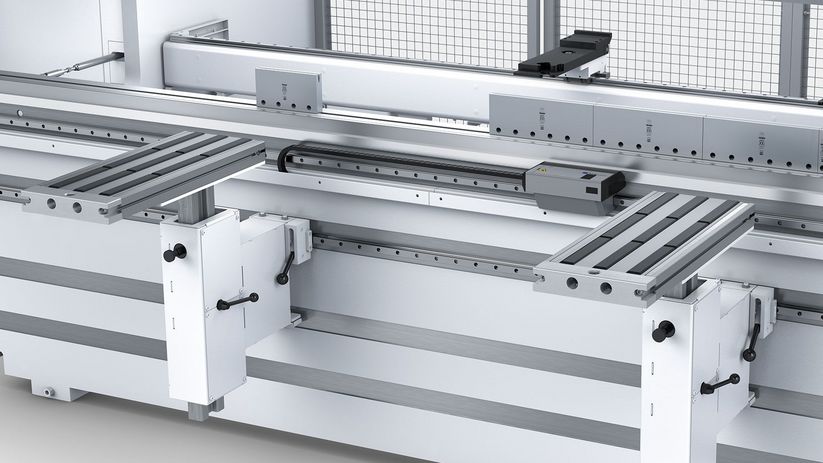

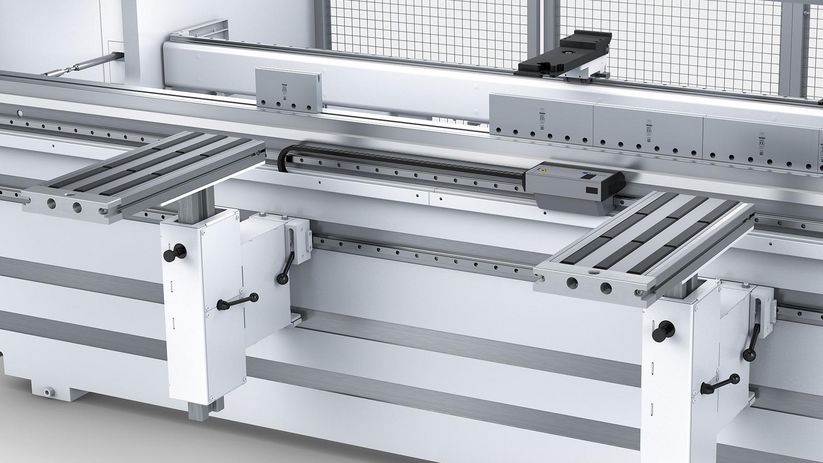

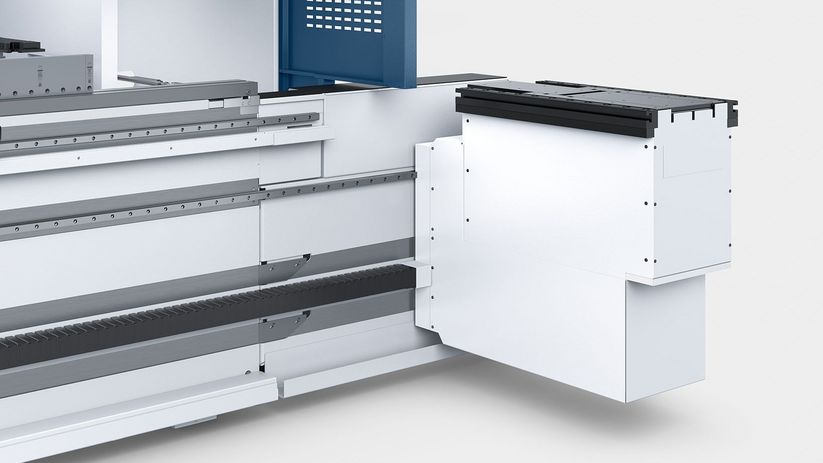

TruBend Serie 3000, verstellbare Auflagenkonsolen
Auflagekonsolen

Stufenlos in der Höhe verstellbare Auflagenkonsolen erleichtern die Handhabung Ihrer Bauteile. Die robusten Konsolen sind hoch belastbar.

TruBend Serie 3000, Barcode-Reader
Barcode-Scanner

Mithilfe des Barcode-Readers rufen Sie Programme ganz einfach auf.

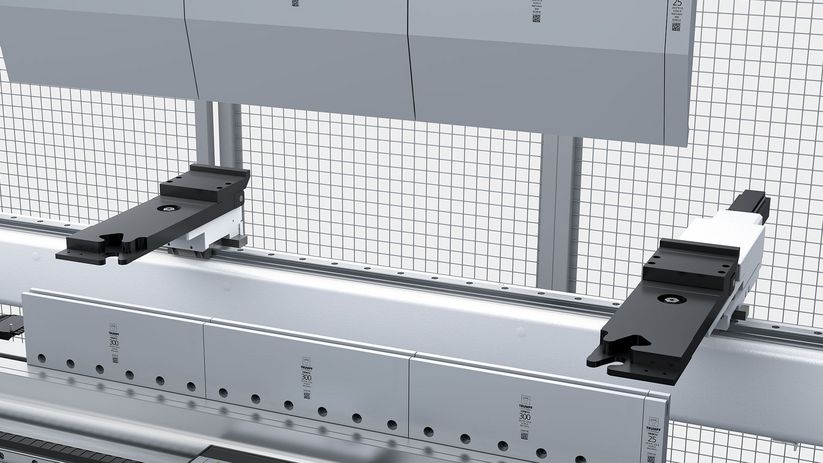

TruBend Serie 3000, Hinteranschlag
5-Achs-Hinteranschlagsystem

Das 5-Achs-Hinteranschlagsystem ermöglicht hohe Biegeflexibilität durch schräges Anschlagen.

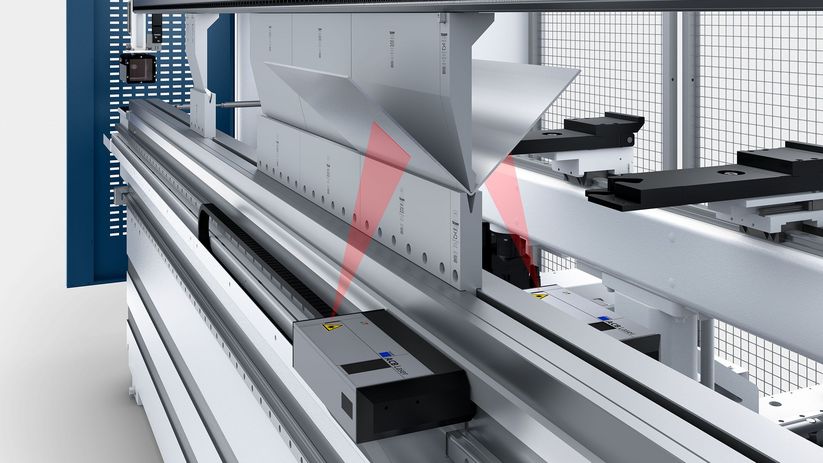

Winkelmesssystem ACB Laser
Winkelmesssystem ACB Laser Manuell

ACB Laser Manuell ist ein berührungsloses, optisches System zur Winkelmessung. Ein Laser projiziert eine Linie auf das Blech, eine Kamera detektiert den Winkel. Hierfür wird die vordere Messeinheit manuell an die richtige Stelle gefahren, die hintere Messeinheit bewegt sich automatisch mit.

Keyvisual Connectivity
Digitale Anbindung und Integration für smarte Lösungen

Die nahtlose Integration vieler Maschinen von TRUMPF in die eigene Softwarewelt ist problemlos und einfach. Sei es eine Integration in Oseon oder eine Anbindung an Monitoring und Analyse Tools - für jede Kombination stellen wir die passende Lösung bereit. Auch eine Anbindung an Software Systeme von Drittanbietern ist mit unseren Schnittstellen basierend auf dem OPC UA Standard möglich

TruTops Boost

Programmieren Sie intelligent Ihre Biegemaschinen mit TruTops Boost, der All-in-One-Lösung für die 3D-Konstruktion. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge. Sie profitieren darüber hinaus von umfangreichen Regelwerken mit dem gesammelten technischen Know-How von TRUMPF.

TecZone Bend

TecZone Bend

Programmieren Sie so schnell wie nie zuvor: Mit TecZone Bend kombinieren Sie die Biegeprogrammierung im Büro mit der Werkstattprogrammierung an der TruBend Biegemaschine. Innerhalb von Sekunden wird automatisch ein Programmiervorschlag auf Basis von 2D- und 3D-Daten erstellt – inklusive NC-Code.

Software

Von der Kundenanfrage bis zur Auslieferung des gefertigten Teils – das Software-Portfolio von TRUMPF optimiert Ihren kompletten Fertigungsprozess. TRUMPF kombiniert dabei die Software intelligent mit Maschinen und Services zu maßgeschneiderten Industrie 4.0-Lösungen für Ihre Smart Factory.

Standardwerkzeuge

Mehr als 150 Ober- und Unterwerkzeugtypen stehen Ihnen für Ihr individuelles Sortiment zur Auswahl. Sie können die Werkzeuge als Satz oder einzeln bestellen.

Leichtbauwerkzeuge

Bis zur Werkzeuglänge von 300 mm sind Leichtbauwerkzeuge mit einer Gewichtsersparnis von über 30% standardmäßig mit dem Safety-Click ausgestattet. Das reduziert die Rüstzeit und entlastet den Bediener.

ZN-Werkzeuge

Bei der Bearbeitung von verzinkten Blechen kann es schon nach wenigen Biegungen zu Zinkablagerungen an der Matrize und damit zu Kaltverschweißungen kommen. Abdrücke im Bauteil und Ungenauigkeit sind die Folge. Das lässt sich mit den beschichteten TRUMPF Biegewerkzeugen LASERdur ZN vermeiden. Sie kombinieren eine hohe Oberflächenhärte mit hervorragenden Gleiteigenschaften, sind korrosionsbeständig und benötigen keinen Reinigungsaufwand.

Sonderwerkzeug

Bei besonderen Anforderungen entwickelt TRUMPF Ihre ganz individuelle Werkzeuglösung. Um Ihre Teilequalität sicherzustellen, testen wir die Werkzeuge bereits im Vorfeld mit Ihrem speziellen Material und erstellen erste Musterteile.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
