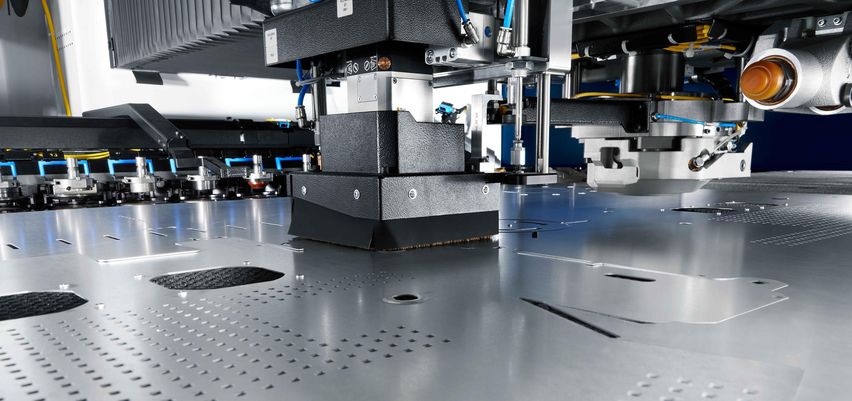

Işın kılavuzu sayesinde TruMatic 5000 ile her türden ve her kalınlıktaki malzemeyi aynı kesme kafası ile işleyebilirsiniz. Kafa değişikliğine gerek olmaması, hazırlık sürelerini de kısaltır.
Yüksek üretkenliğe sahip kombine zımbalama/lazer kesme hücresi

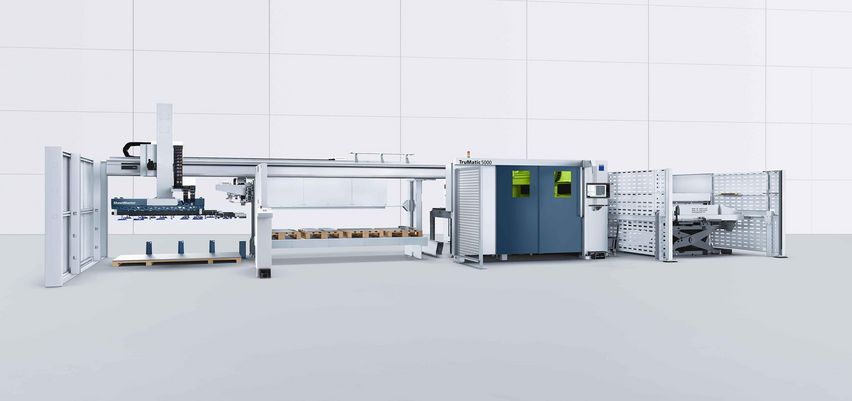

TruMatic 5000 ile SheetMaster (yeni nesil)*, kombine zımbalama/lazer kesme üretiminizde malzeme akışını, hızlı yüklemeden boşaltmaya, paletlemeye ve ayrıştırmaya kadar otomatikleştirir. 6 kW'lık lazer gücü ile TruMatic 5000 pazarda yeni verimlilik standartlarını belirler ve yüksek enerji verimliliği ile de ayrıca dikkat çeker. Nozul değiştiriciler, üretime paralel sac plaka ön ayırma, daha fazla esneklik için entegre eksen ve münferit kontrol edilebilen çok sayıda emici, otonom ve verimli bir üretime imkan sağlar.
TruMatic 5000'in yüksek performanslı 6 kW lazeri, zımbalama ve lazerli kesme üretiminizi son derece verimli kılar.
Otomatik kombine zımbalama/lazer kesme sistemi, çok vardiyalı işletim için idealdir.
İndirilebilir dişi takımlar, zımbalama ve yeniden form verme çalışmalarının çiziksiz şekilde gerçekleştirilmesine olanak sağlar.
ToolMaster, maksimum güvenliğe sahip prosesler için takımları makinenin içinde tam otomatik olarak değiştirir.
Lazer, standart malzemelerin yanı sıra birçok farklı demir dışı metali de verimli ve güvenilir bir biçimde keser.
Makineye ait katı hal lazeri ve Delta Drive, yüksek verimlilik oranı ve mükemmel enerji dengesi ile göz doldurur.
![TruMatic 6000 fiber, petek bileşen](/filestorage/TRUMPF_Processed/_processed_/c/b/csm_MS-applications-punch-laser-cutting-honeycomb-non-ferrous-metal_10bb445464_2f42d9d7a4.jpg)
Daha geniş yeniden form verme olanakları
Yüksek kaliteli dış konturlar ve telkari iç konturlar: Dar lazer kafalı TruMatic sayesinde, çok yakında olan ve hatta yerleşmiş durumdaki yeni formları kesebilirsiniz. Bunlar, proses akışına kolayca entegre edilir.
![Demir olmayan metalden numune parçalar](/filestorage/TRUMPF_Processed/_processed_/0/4/csm_MS-applications-laser-cutting-non-ferrous-metal_0dfda17da4_290b384d7a.jpg)
Malzeme çeşitliliği
TruFiber katı hal lazeri, geri yansımalara karşı duyarlı değildir. Bakır veya pirinç gibi yoğun yansımalı malzemeler de süreç güvenliği ile kesilebilir.
Yeni SheetMaster* bulunan TruMatic 5000 orta format
|
Yeni SheetMaster* bulunan TruMatic 5000 büyük format
|
|
---|---|---|
Ölçüler | ||
Genişlik | 17132 mm | 18880 mm |
Derinlik | 10760 mm | 11260 mm |
Yükseklik | 3700 mm | 3700 mm |
Maks. strok hızı | ||
Zımbalama (E = 1 mm) | 800 1/dak | 690 1/dak |
Markalama | 1000 1/dak | 1000 1/dak |
Çalışma bölümü | ||
Zımbalama işletimi X ekseni | 2500 mm | 3000 mm |
Zımbalama işletimi Y aksı | 1250 mm | 1550 mm |
Lazer işletimi X ekseni | 2500 mm | 3000 mm |
Y ekseni lazer işletimi | 1250 mm | 1550 mm |
Kombine işletim X ekseni | 2535 mm | 2535 mm |
Y ekseni kombine işletme | 1250 mm | 1550 mm |
Maks. sac kalınlığı | 6,4 mm 1 | 6,4 mm 1 |
Maks. iş parçası ağırlığı | 150 kg | 230 kg |
Maks. zımbalama kuvveti | 180 kN | 180 kN |
Takımlar | ||
MultiTool takım değiştirme süresi | 0,5 s | 0,5 s |
Takım / sıkıştırma tertibatı sayısı | 21 Adet / 3 Adet | 21 Adet / 3 Adet |
Lazere özel veriler - TruFiber 6001 | ||
Maks. lazer gücü | 6000 W | 6000 W |
Maks. sac kalınlığı, yapı çeliği | 8 mm | 6 mm |
Maks. sac kalınlığı, paslanmaz çelik | 8 mm | 6 mm |
Maks. sac kalınlığı, alüminyum | 5 mm | 5 mm |
Maks. sac kalınlığı, bakır | 6 mm | 6 mm |
Maks. sac kalınlığı, pirinç | 6 mm | 6 mm |
Parça çıkartma | ||
Azami parça ebadı - Sabit kızak Zımbalama (sürgülü tabla ile) | 180 mm x 180 mm | 180 mm x 180 mm |
Lazer küçük parça kaydırağı maks. parça boyutu | 400 mm x 600 mm | 400 mm x 600 mm |
SheetMaster yükleme | ||
Maks. sac formatı | 2500 mm x 1250 mm | 3067 mm x 1532 mm |
Min. sac kalınlığı | 0,5 mm | 0,5 mm |
Maks. sac kalınlığı | 8,0 mm | 6,4 / 8,0 mm 3 |
Maks. sac ağırlığı | 240 kg | 240 / 300 kg 3 |
SheetMaster boşaltma | ||
Min. parça ebadı (zımbalama parçaları) | 140 mm x 120 mm | 140 mm x 120 mm |
Min. parça ebadı (lazer parçaları) | 70 mm x 30 mm | 70 mm x 30 mm |
Maks. istif yüksekliği (boşaltma platformu) | 340 mm 2 | 340 mm 2 |
Tüm ürün çeşitlerinin teknik verilerini indirebilirsiniz.
İster indirlebilir dişi takım ister üniversal kesim ünitesi olsun: Donanım özellikleri kombine zımbalama/lazer kesme sisteminize uyarlanır ve günlük endüstriyel akışta sizi birçok bakımdan destekler.
Kalite
![TruMatic 6000, indirilebilir dişi takım](/filestorage/TRUMPF_Processed/_processed_/e/5/csm_MS-options-descending-die_52dc2cc379_5215a53301.jpg)
İndirilebilir dişi takımlar, zımbalama ve yeniden form verme çalışmalarının çiziksiz şekilde gerçekleştirilmesine olanak sağlar. İsteğe bağlı olarak konumlandırma yaparken dişi takım indirilir ve böylece hem zımbalama sırasında hem de yeniden form vermede kullanılan dişi takımlar yüksekteyken sac plakanın dişi takıma temas etmesi önlenir.
![TruMatic 6000, fırça tablası](/filestorage/TRUMPF_Processed/_processed_/5/d/csm_MS-options-brush-table_cbc963b5f2_80763222d2.jpg)
Alt tarafında çizik olmaması gereken hassas malzemeler için, indirilebilir dişi takım ile birlikte fırça tablaları kullanın.
İşleme güvenliği
Smart Load ve Unload, süreç güvenliği ile yükleme ve boşaltmayı destekler. Yükleme sırasında, sac tutuculardaki bir sensör, sacın en iyi şekilde hizalanıp hizalanmadığını algılar. Eğer durum böyle değilse, sac plakada bir düzeltme uygulanır. Bir sensör, boşaltma sırasında bir parça güvenli bir şekilde boşaltılmamışsa bunu algılar. Ayrıca yeni SheetMaster, parçalar çıkarılmadan önce bir kontrol gerçekleştirir. Bu sayede parçalar özellikle güvenli bir şekilde boşaltılır.
SheetMaster'ın ayırma istasyonu, üretime paralel olarak ön ayırma yapabilir. Kavrayıcı ünitesi, son bitmiş parça ayırıldıktan hemen sonra ayırılmış bir ham tabakayı alabilir.
Takım değiştirme işleminden önce, Smart Punch Monitoring fonksiyonu sacda gerçekten bir delik açılıp açılmadığını kontrol eder. Bu sayede makine olası bir zımba kırılmasını erkenden algılar ve özellikle gece ve hafta sonu vardiyalarında olası fireleri önler.
![Connectivity ana görseli](/filestorage/TRUMPF_Processed/_processed_/1/0/csm_Machines-systems-connectivity_09cb16b76c_88ae20fff3.jpg)
Çok sayıdaki TRUMPF makinesinin, yazılım dünyanıza entegrasyonu problemsiz bir şekilde kolayca gerçekleştirilir. Amaç ister Oseon sistemine yapılacak bir entegrasyon isterse de izleme ve analiz araçlarına bağlantı olsun fark etmez, tüm kombinasyonlar için uygun çözümümüz hazır. OPC UA standardı sayesinde arayüzlerimizle üçüncü taraf yazılımlara bağlantı da mümkündür.
Ekonomik kullanım
Sacların zımbalanmasında, iş parçasında baskı ve çekme gerilimleri meydana gelerek sacda deformasyonlara neden olabilir. Makinadaki entegre hizalama fonksiyonu ve bunun için kullanılan takım, ortaya çıkabilecek düzensizliklerin henüz zımbalama işlemi devam ederken dengelenmesine olanak sağlar.
![](/filestorage/TRUMPF_Processed/_processed_/2/a/csm_MS-options-universal-cutting-unit_800f48657b_318f8b775e.jpg)
Katı hal lazerine uygun olarak TruMatic'iniz güvenilir bir üniversal kesme ünitesi ile donatılmıştır. Bu ünite, gelişmiş süreç güvenilirliği ve basitleştirilmiş işletimi ile öne çıkar. Dayanıklı tasarım günlük endüstriyel kullanıma yönelik olarak üretilmiş olup çarpışmalara karşı hassasiyeti sıfıra indirir.
Esneklik
TRUMPF tarafından sunulan ve standart kumanda panelinin arayüzünü tabletinizin dokunmatik ekranına aktaran Mobile Control App uygulaması ile makinalarınızı son derece kolay ve esnek bir şekilde kumanda edebilir ve denetleyebilirsiniz. Böylece, makinanızı denetlemek ve kumanda etmek için sabit kumanda paneline ek olarak başka bir seçeneğe daha sahip olursunuz.
Verimlilik
![](/filestorage/TRUMPF_Processed/_processed_/d/f/csm_TruFiber-P-with-option-BrightLine-Mode_db667d5b0c_7565c75c12.jpg)
TruFiber lazer, 6 kW'lık lazer gücü ile benzersiz bir üretkenlik getirir. Katı hal lazeri, yüksek bir verimlilik oranını ve mükemmel bir enerji dengesi ile çalışılmasını garanti eder.
![SheetMaster (yeni nesil)](/filestorage/TRUMPF_Processed/_processed_/c/3/csm_TruMatic-5000-SheetMaster-New-Generation_4809deb4b7_83b1d51191.jpg)
Yeni SheetMaster*, ham sacları TruMatic 5000'e yükler ve bitmiş parçaların boşaltılmasını ve ayırılmasını üstlenir. SheetMaster'ın yeni esnek kavrayıcı ünitesi ve münferit kontrol edilebilen emicileri, hem basit hem de karmaşık parçaların alınmasında son derecede başarılıdır. Bu sayede manuel müdahalelere neredeyse hiç ihtiyaç duyulmaz.
![](/filestorage/TRUMPF_Processed/_processed_/5/c/csm_Software-TruTops-Boost-key-visual_ddfa345de9_3db63a0f34.jpg)
TruTops Boost
Hepsi-bir-arada-3D-çözümünüz TruTops Boost ile kombine zımbalama/lazer kesme makinenizi akıllıca tasarlayıp programlayabilirsiniz. Birçok otomatizm olanağı sayesinde zaman alan rutin süreçler devralınır. Ayrıca, ortak iç içe yerleştirme havuzu da hem zaman hem de malzeme tasarrufu sağlar. TruTops Boost ile tüm üretim görevlerine yönelik genel bir bakışı daima korursunuz ve sipariş odaklı olarak çalışırsınız.
![](/filestorage/TRUMPF_Processed/_processed_/a/b/csm_Software-keyvisual-product-page_48a00c2f80_c0129dd4b2.jpg)
Yazılım
TRUMPF'un yazılım portföyü, müşteri talebinden bitmiş parçanın teslimine kadar üretim prosesinin tamamını optimize eder. TRUMPF, yazılımları makine ve hizmetler ile bir araya getirerek akıllı fabrikanız için Endüstri 4.0 çözümlerine dönüştürür.
![](/filestorage/TRUMPF_Processed/_processed_/8/f/csm_Punching-tool-roller-beading-tool_a412c99fb1_9bff215ce8.jpg)
Silindir teknolojisi ile sacda istediğiniz uzunluklarda düz ve kavisli oluklar açabilirsiniz. Bu şekilde görünür biçimlendirme izleri bulunmayan kaliteli iş parçaları elde edilir.
![Bilyeli çapak temizleme takımı](/filestorage/TRUMPF_Processed/_processed_/e/2/csm_Punching-tool-ball-deburring-tool_8aa0b4207f_e0252c99e5.jpg)
Çeşitli geometrik şekillerdeki parçaların çapağını doğrudan makinada temizleyebilirsiniz. Sonuç olarak daha kısa üretim sürelerinde çapağı kusursuz şekilde temizlenmiş iş parçaları elde edersiniz.
![](/filestorage/TRUMPF_Processed/_processed_/8/7/csm_Punching-tool-ejector-tool-sorting_21fdb693c0_5f05322ac0.jpg)
Lazer ile kesilen küçük parçaları güvenli şekilde dışa aktarabilir ve aynı zamanda tamamlanmış parçaları atık parçalardan ayırabilirsiniz.
![](/filestorage/TRUMPF_Processed/_processed_/d/0/csm_Punching-tool-MultiTool_4d7bebf5e0_0c9aba2276.jpg)
On farklı set alabilen takım tutucusu ile, özellikle küçük çaplı zımbalama işlerinde zımbalama veya kombine zımba-lazer makinanızın verimliliğini artırabilirsiniz.
![TruMatic 6000, indirilebilir dişi takım](/filestorage/TRUMPF_Processed/_processed_/e/5/csm_MS-options-descending-die_52dc2cc379_217932503d.jpg)
İndirilebilir dişi takımlar, zımbalama ve form verme çalışmalarının neredeyse çiziksiz şekilde gerçekleştirilmesine olanak sağlar ve birbirine dolanma tehlikesini de engeller.
![](/filestorage/TRUMPF_Processed/_processed_/b/4/csm_Services-punching-tools-key-visual_e091bbf0a4_c75161bfac.jpg)
TRUMPF dünya piyasalarında en geniş zımbalama takımı yelpazesine sahiptir. Her zımbalama ve şekil verme çalışması için uygun çözümü bulabilirsiniz.
TruMatic 5000 makinenizde gerçekleştireceğiniz otomasyonlar ile, makinenizi daha yüksek kapasite ile kullanabilir ve otomatik çok vardiyalı işletimde yüksek bir süreç güvenliği sağlayabilirsiniz. Bunun yanı sıra modüler konsept size esneklik ve büyüme fırsatları sunar.

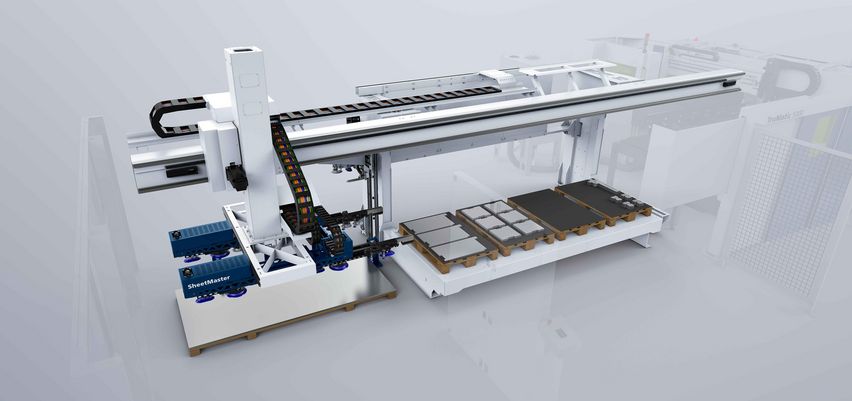

![TruMatic 5000'in yükleme ve boşaltma ünitesi](/filestorage/TRUMPF_Processed/_processed_/4/b/csm_TruMatic-5000-automated-un-loading_24946b1d81_dcb7bb9a88.jpg)
Ayırma ile birlikte ile otomatik yükleme ve boşaltma
SheetMaster (yeni nesil)* bitmiş parçalarınızı hızlı ve güvenli bir şekilde yükler, boşaltır, ayırır, paletler ve tasnif eder.
![TruMatic 5000 üzerindeki GripMaster](/filestorage/TRUMPF_Processed/_processed_/8/b/csm_TruMatic-5000-GripMaster_8c846834a7_6386eda0ff.jpg)
İmha
GripMaster (yeni nesil)* otomatik bir kalan iskelet elleçlemesi sağlar. Kalan iskeletler ve kalan şeritler, yüksekliği ayarlanabilir kesim masasında biriktirilir.
![ToolMaster](/filestorage/TRUMPF_Processed/_processed_/0/c/csm_TruMatic-5000-ToolMaster_0bc87cdb08_8ba673e51b.jpg)
Takım işleme
ToolMaster Linear, otomatik olarak makinenizin lineer magazininde konumlandırılmak üzere 18, 54 veya 90 arasında takım için ilave yer sunar. Böylece, çok sayıda takım değişikliğinin olduğu karmaşık siparişlerin üretimini de otomatik olarak ve hızlı bir şekilde gerçekleştirebilirsiniz.
Ülkeye göre bu ürün yelpazesinde ve bu bilgilerde farklılıklar mevcut olabilir. Teknik, donanım, fiyat ve aksesuar seçeneklerinde değişiklik yapma hakkı saklıdır. Ürünün ülkenizde mevcut olup olmadığını öğrenmek için lütfen irtibat yetkiliniz ile yerinde görüşün.
Dipnotlar-
8 mm işleme muhtemelen 2024 ilkbaharından itibaren mümkün olacaktır
-
Yük taşıyıcı olmadan
-
2024 ilkbaharından itibaren ilave paket aracılığıyla temin edilmesi beklenmektedir
