2D-laserskärmaskiner

TruLaser 5030 fiber/5040 fiber/5060 fiber

Produktiv maskin med fastkroppslaser

BEGÄR OFFERT

Stäng

Produktiv bearbetning, problemfri process

TruLaser 5030 fiber, TruLaser 5040 fiber och TruLaser 5060 fiber imponerar med hög bearbetningshastighet och reproducerbar, hög detaljkvalitet även vid komplexa konturer. Tack vare fastkroppslasern med upp till 24 kW lasereffekt uppnås enastående frammatning. Smarta assistanssystem gör hela bearbetningsprocessen produktivare och tillförlitligare än någonsin tidigare. Operatörens har en enkel uppgift, ställtiderna är minimala.

Minimala detaljkostnader

Hög maskindynamik tack vare kraftfull drivning och dynamiska axelrörelser, även vid komplexa konturer.

Maximal lasereffekt och minimal kassation

Med 24 kW skär TruDisk 24001 upp till tre gånger snabbare och med Active Speed Control extra processäkert

Bäst resultat utan kompromiss

Enastående detaljkvalitet och problemfri utlastning av detaljerna möjliggörs av BrightLine fiber.

Highspeed och Highspeed Eco

En ny design på dysorna reducerar kvävgasförbrukningen med upp till 70 % – vid dubbelt så hög plåtgenomströmning.

Hela lasereffekten på plåten

Utnyttja hela lasereffekten: Våra maskiner är konstruerade så att varje kW kommer till plåten. Därmed får du inte bara hög frammatning utan kan även bearbeta arbetsstycket produktivt.

Perfekt dyskvalitet

Smart Nozzle Automation säkerställer en hög dyskvalitet – även vid helautomatisk drift. Dysväxlaren kan dras ut medan maskinen skär och ställas in parallellt med produktionen.

Enkel manövrering

Med Touchpoint HMI som har fått flera utmärkelser kan du köra maskinen mycket snabbare och intuitivare – med samma enastående prestanda.

Skära stora format

Bearbeta snabbt och enkelt plåtar som är 6 x 2 meter stora.

Klarar även komplicerad utskärning i tjockt konstruktionsstål

Med funktionen CoolLine kan du skapa fina konturer i tjockt konstruktionsstål.

TruLaser Serie 5000 fiber – maskinuppställning och komponenter

TruLaser Serie 5000 fiber – Den produktiva maskinen för universalbearbetning med fastkroppslaser

TruLaser: standardskärningsförlopp

FlexLine

Nanojoints: processäker laserskärning och enkel bortsortering av komponenterna

EdgeLine Bevel

Smart Rerun

TruDisk 24001

Utnyttja hela lasereffekten

Föreställ dig att du kör en bil med 400 hästkrafter – ändå vet motorn inte hur den ska göra för att starta bilen. För att detta inte ska inträffa vid laserskärning är våra maskiner konstruerade så att hela laserns effekt träffar plåten. Det perfekt avstämda paketet som består av maskin, lasereffekt och funktioner hittar du hos TRUMPF. Lasereffekter upp till 24 kW utnyttjar du fullt ut på arbetsstycket – det ger bäst resultat även vid besvärliga delar.

Processäker laserskärning

I motsats till microjoints fixerar nanojoints komponenten endast över en liten fästpunkt på snittspaltens nedre ände med restgittret. Detta leder till en processäker bearbetning av plåtar eftersom komponenterna hindras från att tippa. Konturskadan är minimal och du kan lossa din komponent från restgittret. Det möjliggör tätare nesting och du använder dina resurser mer effektivt och drar nytta av högre produktivitet.

Jämförelse mellan nanojoints och microjoints

Nanojoints möjliggör en processäker och resurseffektiv bearbetning av dina komponenter: högre produktivitet, bättre detaljkvalitet och enkel utlastning av detaljer tack vare minimal fixering i restgittret. I många fall behövs inget efterarbete. Dina jobb kan bearbetas mycket produktivt – oberoende av komponentens geometri.
I motsats till detta fixerar Microjoints komponenten över hela plåttjockleken med en fästbrygga i restgittret. Medan processäkerheten vid bearbetningen av dina jobb gäller även vid Microjoints kräver den synliga skadan på konturen i de flesta fall ett tidskrävande manuellt efterarbete på komponenten. Utlastningen av detaljerna är mer arbetsam vid tunna plåttjocklekar och vid plåtar av medeltjocklek i det närmaste omöjlig.

Part Station

Part Station är en effektiv lösning för sortering av plåtdelar. I kombination med Part Separator och genom att använda mikro- eller nanofogar kan delarna separeras från plåten utan att orsaka repor och tidsbesparingar på upp till 80 % kan uppnås. Delarna som har tagits bort sorteras i olika lådor av Part Station baserat på beställningen. En mobil och flexibel användning av Part Station i produktionshallen möjliggörs av de integrerade hjulen.

Detalj av tunt konstruktionsstål

TruLaser serie 5000 fiber skär extremt snabbt, särskilt i tunnplåt.

Delar som är enkla att ta ut

Med BrightLine fiber, en sofistikerad kombination av en speciell optik och strömningsoptimerade BrightLine-dysor och andra tekniska innovationer, levererar TruLaser Serie 5000 fiber den högsta detaljkvaliteten. Höjdpunkten: Tack vare skärkanter av hög kvalitet fastnar inte detaljerna vid utlastningen. Detaljerna kan enkelt tas ut vilket ger stora tidsbesparingar.

Skärning av alla vanliga material

Konstruktionen av TruDisk möjliggör bearbetning av icke-järnmetaller med kväve – utan att man behöver oroa sig för återreflektioner. TRUMPF möjliggör dessutom bearbetning av folierade plåtar.

Tjockt konstruktionsstål skuret med CoolLine

Metoden CoolLine kyler arbetsstycket under laserskärningen. Det möjliggör nya geometrier och ökar processäkerheten avsevärt vid bearbetningen av tjockt konstruktionsstål.

Tjockt kolstål

Stark och kvalitativ: den kraftfulla TruDisk 24001 skär enkelt igenom kolstål upp till 50 mm tjocklek.

Skär olika stål- och ytgods med FlexLine

Med FlexLine skär du kolstål av olika kvaliteter robust, säkert och med hög kvalitet. Detta säkerställs av speciella skärparametrar och en patenterad munstycksdesign.

	TruLaser 5030 fiber	TruLaser 5040 fiber	TruLaser 5060 fiber
Mått
Längd	9229 mm	11200 mm	15500 mm
Bredd	6145 mm	6373 mm	6373 mm
Höjd	2200 mm	2200 mm	2200 mm
Vikt
Vikt grundmaskin	11700 kg ¹	14300 kg ¹	18500 kg ¹
Maximal hastighet
Simultan	280 m/min	280 m/min	280 m/min
Arbetsområde
X-axel	3000 mm	4000 mm	6000 mm
Y-axel	1500 mm	2000 mm	2000 mm
Max. arbetsstycksvikt utan växlare för tunga paletter	1100 kg	2000 kg	2900 kg
Max. arbetsstycksvikt med växlare för tunga paletter	1800 kg	3300 kg	4900 kg
Max. arbetsstycksvikt på båda paletterna med växlare för tunga paletter	2200 kg ²	3900 kg ²	5700 kg ²
Laserspecifika data - TruDisk 6001
Max. lasereffekt	6000 W	6000 W	6000 W
Max. plåttjocklek kolstål	25 mm	25 mm	25 mm
Max. plåttjocklek kolstål med skärpaket utbyggnad plåttjocklekar	32 mm	32 mm	32 mm
Max. plåttjocklek rostfritt stål	25 mm	25 mm	25 mm
Max. plåttjocklek rostfritt stål med skärpaket utbyggnad plåttjocklekar	35 mm	35 mm	35 mm
Max. plåttjocklek aluminium	25 mm	25 mm	25 mm
Max. plåttjocklek koppar	10 mm	10 mm	10 mm
Max. plåttjocklek mässing	10 mm	10 mm	10 mm
Laserspecifika data - TruDisk 8001
Max. lasereffekt	8000 W	8000 W	8000 W
Max. plåttjocklek kolstål	25 mm	25 mm	25 mm
Max. plåttjocklek kolstål med skärpaket utbyggnad plåttjocklekar	32 mm	32 mm	32 mm
Max. plåttjocklek rostfritt stål	40 mm	40 mm	40 mm
Max. plåttjocklek aluminium	25 mm	25 mm	25 mm
Max. plåttjocklek koppar	16 mm	16 mm	16 mm
Max. plåttjocklek mässing	10 mm	10 mm	10 mm
Laserspecifika data - TruDisk 10001
Max. lasereffekt	10000 W	10000 W	10000 W
Max. plåttjocklek kolstål	30 mm	30 mm	30 mm
Max. plåttjocklek kolstål med skärpaket utbyggnad plåttjocklekar	32 mm	32 mm	32 mm
Max. plåttjocklek rostfritt stål	40 mm	40 mm	40 mm
Max. plåttjocklek aluminium	30 mm	30 mm	30 mm
Max. plåttjocklek koppar	16 mm	16 mm	16 mm
Max. plåttjocklek mässing	12,7 mm	12,7 mm	12,7 mm
Laserspecifika data - TruDisk 12001
Max. lasereffekt	12000 W	12000 W	12000 W
Max. plåttjocklek kolstål	30 mm	30 mm	30 mm
Max. plåttjocklek kolstål med skärpaket utbyggnad plåttjocklekar	50 mm	50 mm	50 mm
Max. plåttjocklek rostfritt stål	40 mm	40 mm	40 mm
Max. plåttjocklek rostfritt stål med skärpaket utbyggnad plåttjocklekar	50 mm	50 mm	50 mm
Max. plåttjocklek aluminium	30 mm	30 mm	30 mm
Max. plåttjocklek aluminium med skärpaket utbyggnad plåttjocklekar	40 mm	40 mm	40 mm
Max. plåttjocklek koppar	16 mm	16 mm	16 mm
Max. plåttjocklek mässing	12,7 mm	12,7 mm	12,7 mm
Laserspecifika data - TruDisk 24001
Max. lasereffekt	24000 W	24000 W	24000 W
Max. plåttjocklek kolstål	40 mm	40 mm	40 mm
Max. plåttjocklek kolstål med skärpaket utbyggnad plåttjocklekar	60 mm	60 mm	60 mm
Max. plåttjocklek rostfritt stål	40 mm	40 mm	40 mm
Max. plåttjocklek rostfritt stål med skärpaket utbyggnad plåttjocklekar	60 mm	60 mm	60 mm
Max. plåttjocklek aluminium	40 mm	40 mm	40 mm
Max. plåttjocklek koppar	16 mm	16 mm	16 mm
Max. plåttjocklek mässing	12,7 mm	12,7 mm	12,7 mm
Förbrukningsvärden
Medelhög effektförbrukning under produktionen - TruDisk 6001	15 kW	15 kW	15 kW
Medelhög effektförbrukning under produktionen - TruDisk 8001	17 kW	17 kW	17 kW
Medelhög effektförbrukning under produktionen - TruDisk 10001	19 kW	19 kW	19 kW
Medelhög effektförbrukning under produktionen - TruDisk 12001	25 kW	25 kW	25 kW
Medelhög effektförbrukning under produktionen - TruDisk 24001	33 kW	33 kW	33 kW

PDF <1MB

Tekniskt datablad

Tekniska data för alla produktvarianter för nerladdning.

Högproduktiv och av bästa kvalitet: Kraftfulla funktioner garanterar bästa bearbetningsresultat.

Processäkerhet och användarstöd

Nanojoints

Nanojoints möjliggör – oberoende av komponentgeometrin – en processäker och resurseffektiv bearbetning av dina komponenter: högre produktivitet, bättre detaljkvalitet och enkel utlastning av detaljer tack vare minimal fixering i restgittret. I många fall behövs inget efterarbete. I motsats till detta fixerar Microjoints komponenten över hela plåttjockleken med en fästbrygga i restgittret. Den synliga skadan på konturen förutsätter i de flesta fall ett tidskrävande manuellt efterarbete på komponenten. Ultastningen av detaljerna är mer arbetsam vid tunna plåttjocklekar och vid plåtar av medeltjocklek i det närmaste omöjlig.

CoolLine

Konstruktionsstål värms upp kraftigt vid laserskärning och kan därmed smälta okontrollerat. Det händer inte med CoolLine. Under bearbetningen sprutar dysorna ut vattendimma i en cirkel runt laserstrålen på arbetsstycket. Detta är möjligt tack vare dysor med exakta hål. Vattnets förångningsenergi gör så att materialet runt laserstrålen kyls ner. CoolLine möjliggör därmed nya geometrier, snävare kapsling och ökar avsevärt processäkerheten vid bearbetning av tjockt konstruktionsstål.

AdjustLine

AdjustLine möjliggör enkel anpassning av skärningsförloppet till olika materialkvaliteter. Funktionen ökar processäkerheten, framför allt vid skärning av material av dålig kvalitet. För dig innebär det mindre kassation och lägre materialkostnader. Operatören kan när som helst starta och stänga av AdjustLine – det behövs inte någon programmering.

Kollisionsskydd

Kollisionsskyddet för skärhuvudet garanterar högsta processäkerhet. Du får fördelen av kortare ställtider genom ökad maskintillgänglighet. Vid kollisioner förhindras skador på skärhuvudet.

Dot Matrix Code

Funktionen Dot Matrix Code möjliggör snabb och processäker detaljmärkning med en standardiserad industrikod. På några få sekunder applicerar lasern i flatbäddsmaskinen en 2D-kod (datamatris) som består av punkter på en detalj. Den innehåller information för processkedjan. Koden används bland annat för att öppna lämpligt program på nästa maskin.

MobileControl App

Med MobileControl App kan du manövrera och kontrollera dina maskiner enkelt och flexibelt, för appen överför standardmanöverpanelens gränssnitt till pekskärmen på din surfplatta. Appen gör det möjligt att hämta maskininformation eller genomföra ett programbyte från olika platser i maskinens omgivning, till exempel från uttagningsstället.

Drop&Cut

Med Drop&Cut kan du enkelt, intuitivt och effektivt använda restplåtar. En kamera visar live-bilden över maskinrummet direkt på manöverpanelen. Du kan placera godtyckligt många detaljgeometrier på restplåten. Det sparar mycket tid vid efterproduktion av enstaka detaljer. Tidskrävande processteg, till exempel uppriktning av plåten, mätning av plåtens position eller nollpunktsförskjutning bortfaller.

Sorting Guide

Sorting Guide är ett kamerabaserat assistentsystem som hjälper operatören med uttagning och sortering av plåtdetaljer. Den markerar detaljerna enligt kundordern eller efterföljande processer. Därmed kan operatören snabbt, enkelt och korrekt placera de tillskurna detaljerna på pallar.

Smart Rerun

Producera mer självständigt och undvik stillestånd: Med Smart Rerun fortsätter maskinen automatiskt produktionen efter en liten kollision eller en felskärning. För att undvika skrotning är fokus alltid på återaktivering inom konturen. Det är bara om detta inte är möjligt som man hoppar till nästa del. Alltid i syfte att hålla produktionen igång.

Digital anslutning och integrering för smarta lösningar

Den sömlösa integreringen av många maskiner från TRUMPF i en egen mjukvaruvärld är problemfri och enkel. Det kan vara en integrering i Oseon eller en anslutning till övervaknings- och analysverktyg - vi tillhandahåller den passande lösningen för varje kombination. Även en anslutning till mjukvarusystem från tredjepartsleverantörer är möjlig med våra snittställen, baserat på OPC UA-standarden.

Online-tillståndsprövning av skyddsglas

Rena skyddsglas håller skärkvaliteten på en långsiktigt hög nivå. För att du ska få veta när du behöver byta skyddsglasen övervakar en sensor skyddsglasets status hela tiden. Rengöring och byte sker endast vid behov vilket sparar in på kostnaderna.

Flexibilitet

EdgeLine Bevel

EdgeLine Bevel-funktionen kan nu göra ännu mer: Använd den för att skära både avfasningar och försänkningar och runda av kanter direkt på din laserskärmaskin. På så sätt minskar du kostnaderna för ytterligare processteg och undviker att få plåtar med vassa kanter. Den enkla och snabba programmeringen av EdgeLine Bevel bidrar till flexibel användning. Det betyder konkret att du kan bearbeta avfastningar med olika vinklar och sänkningar i flera storlekar. Avrundade kanter ökar dessutom den visuella kvaliteten på dina komponenter och minskar risken för skärsår.

Autonomi

Active Speed Control

Under skärningen övervakar systemet snittspalten genom dysan, studerar skärprocessen och reglerar självständigt matningshastigheten. Även om plåttjockleken varierar för en plåt eller vid varierande kvalitet orsakad av rost eller lackrester säkerställer sensorteknologin korrekt matning vid brännskärning och smältskärning. Dataanalysen möjliggör stabil och snabb skärning. Om ett felaktigt snitt inträffar på grund av massiva föroreningar kan skärprocessen fortsätta automatiskt med Smart Rerun. Skärningsavbrott kan därmed förhindras, vilket märkbart reducerar kassationen av detaljer.

Smart Nozzle Automation

Optimal status för dysa och lins är en viktig förutsättning för optimal processäkerhet och detaljkvalitet. Smart Nozzle Automation kombinerar intelligenta funktioner, däribland LensLine för att öka linsens livslängd, som garanterar just det – även vid helautomatisk drift. Funktionen upptäcker och åtgärdar många olika orsaker som kan påverka skärresultatet. Därmed kan du planera rengörings- och bytesintervall bättre för dysan.

Smart Collision Prevention

Du får nu en kollisionsundvikande funktion i två olika lägen. I plåtläge eller med enstaka delar: Du kan nästan helt avstå från att använda microjointer. Det sparar kostsamt efterarbete. Detaljerna kan även tas ut med automatisering eftersom de inte tiltar.

DetectLine

Ett kamerasystem bestämmer exakt läge för inlagda plåtar och möjliggör exakt efterarbetning av redan tillskurna detaljer. Dessutom mäter DetectLine automatiskt en skuren fokuskam och ställer in fokalpunkten.

Produktivitet

Highspeed

Snabb och ekonomisk – utan kompromiss med kvaliteten: Med Highspeed kan du sätta nya rekord med fastkroppslasern när det gäller att skära med kvävgas. Plåtgenomströmningen kan nästan fördubblas för medeltjocka och tjocka plåtar av konstruktionsstål. Det är även möjligt att fördubbla matningshastigheten. En särskild dys-design reducerar dessutom skärgasförbrukningen med upp till 40 % och förhindrar gradbildning vid konturer med skarpa kanter. Processen öppnar även upp för bearbetning av nya plåttjocklekar med kvävgas. I kombination med TruDisk 8001 skär TruLaser 5030 fiber konstruktionsstål med en tjocklek på 12 mm.

Highspeed Eco

Extremt snabb, extremt ekonomisk: Med denna Highspeed-process minskar skärgasförbrukningen vid kvävgasskärning med upp till 70 %. Det möjliggörs av en patenterad dysdesign. Samtidigt kan plåtgenomströmningen för medeltjocka och tjocka plåtar av konstruktionsstål och rostfritt stål nästan fördubblas, dessutom ökar matningshastigheten med upp till 100 %. Detta påverkar inte kvaliteten. Highspeed Eco förhindrar även gradbildning vid konturer med skarpa kanter. Processen öppnar även upp för bearbetning av nya plåttjocklekar med kvävgas. I kombination med TruDisk 8001 skär TruLaser 5030 fiber konstruktionsstål med en tjocklek på 12 mm.

Fördubblad lasereffekt för TruLaser Series 5000

Den nya TruDisk 24001 fördubblar lasereffekten hos TruLaser Series 5000 med hela 24 kW. Detta gör att laserskärmaskinerna kan bearbeta komponenter upp till tre gånger snabbare och öka plåtgenomströmningen med upp till 80 % per timme, beroende på material. Vill du öka produktiviteten och kvaliteten på din produktion ytterligare? Då kommer du säkert att dra nytta av den här laserns 24 kW lasereffekt. Särskilt komponenter med medelhöga eller höga plåttjocklekar kan tillverkas effektivt i alla material. Du förbättrar också kvaliteten på dina skurna delar – tack vare den dubbla lasereffekten.

Kvalitet

BrightLine fiber

BrightLine fiber gör fastkroppslasern till universalverktyget: Funktionen möjliggör förstklassiga skärresultat över hela plåttjockleksområdet. Dessutom erhålls samtliga fördelar hos fastkroppslasern vid tunnplåtsbearbetningen, särskilt de höga hastigheterna.

PierceLine

Med PierceLine övervakas och regleras instickssekvensen. Det skonar såväl material som maskin, ökar detaljernas kvalitet och kortar ner instickstiden med upp till 80 %.

Performance-paket

De innovativa Performance-dysorna och de optimerade skärdata i Performance-paketet möjliggör smältskärning i tunnplåt ger två framsteg på samma gång: ett hopp framåt i kvaliteten och avsevärt högre produktivitet.

Inbyggd gasblandare

Den integrerade gasblandaren kombinerar skärgaserna kvävgas och syrgas med varandra - automatiskt och utan operatör. Användning av en gasblandning i kombination med hög lasereffekt förbättrar detaljkvaliteten för kolstål och aluminium. Beroende på materialtyp, materiallegering och materialkvalitet kan den laserskurna komponentens grad reduceras.

FlexLine

Hög materialtolerans, stabil process: Med FlexLine uppnår du bästa möjliga skärresultat i kolstål av olika kvaliteter. Tack vare den patenterade munstycksdesignen och speciella skärparametrar kan du säkert skära fina konturer även i höga plåttjocklekar. På så sätt förblir du flexibel och utnyttjar ditt material optimalt.

Långsiktighet

Energieffektiv kylenhet – intelligent kylning, lägre kostnader

Med den energieffektiva kylenheten kan du kyla maskinen och lasern i ett system med upp till 50 % lägre energikostnader jämfört med standardkylenheter. Den kompakta designen säkerställer optimal kylning med minskat platsbehov. Tack vare den intelligenta kombinationen av effektiv kylning och minimal energiförbrukning uppnår du lägre driftskostnader.

TruTops Boost

Konstruera och programmera dina 2D-laser-, stans- och kombinerade stans-/lasermaskiner intelligent med TruTops Boost, din All-in One-3D-lösning. Med hjälp av olika automatiseringsfunktioner slipper du tidskrävande rutinprocesser och den gemensamma paketpoolen sparar tid och material. Dessutom behåller du alltid översikten över alla produktionsjobb och jobbrelaterade arbeten.

MER INFORMATION

Mjukvara

Från kundförfrågan till leverans av den färdiga detaljen – mjukvaruutbudet från TRUMPF optimerar hela din tillverkningsprocess. TRUMPF kombinerar på ett intelligent sätt mjukvara med maskiner och service till specialanpassade Industri 4.0-lösningar för din Smart Factory.

MER INFORMATION

Du kan välja rätt automatiseringskomponenter för laserskärmaskinen från ett stort utbud. Från halvautomatisk inlastning till helautomatiska bearbetningsceller med lageranslutning – TRUMPF erbjuder lösningar som optimerar processkedjan.

Inlastning

Det första steget till automatisering: LoadMaster möjliggör automatisk inlastning av plåtämnen i maskinen.

MER INFORMATION

In- och utlastning

LiftMaster Compact sköter inlastning och utlastning helt automatiskt och extremt snabbt. Utlastningen av upp till två maskiner höjer upp LiftMaster Linear Basic.

MER INFORMATION

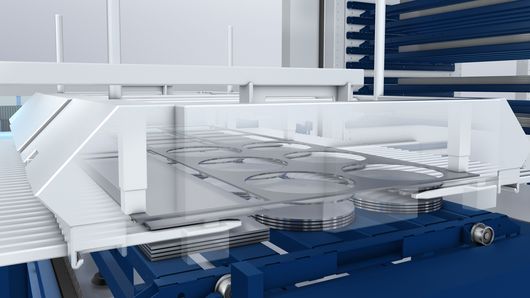

In- och utlastning/detaljsortering

Automatiseringslösningen LiftMaster utför många olika automatiseringsfunktioner. Den lägger in och tar ut, men är även lämplig för pallhantering eller utlastning av detaljer. LiftMaster Sort separerar dessutom färdiga detaljer från restgaller. LiftMaster Store och LiftMaster Store Linear ansluter anläggningen direkt till lagret. SortMaster sorterar helautomatiskt färdiga detaljer.

MER INFORMATION

Lagersystem

Med lagersystemen i TruStore Serie 1000 och TruStore Serie 3000 organiserar du materialhanteringen efter dina behov.

MER INFORMATION

Produktutbudet kan variera mellan olika länder och avvika från dessa uppgifter. Vi förbehåller oss rätten till ändringar gällande teknik, utrustning, pris och tillbehörsutbud. Kontakta din kontaktperson på plats för att få reda på om produkten finns tillgänglig i ditt land.

Fotnoter

Entspricht dem Maschinengewicht mit Standardausstattung. Das Gewicht kann je nach Ausstattung variieren.
Den maximala arbetsstycksvikten på båda pallarna är identisk. Det finns dock olika fördelning av arbetsstycksvikten på pallarna. Utan pallväxlare för tunga pallar fördelning max. 30 mm / 30 mm plåttjocklek per pall och format. Med pallväxlare för tunga pallar fördelning max. 50 mm / 10 mm plåtjocklek per pall och format.
