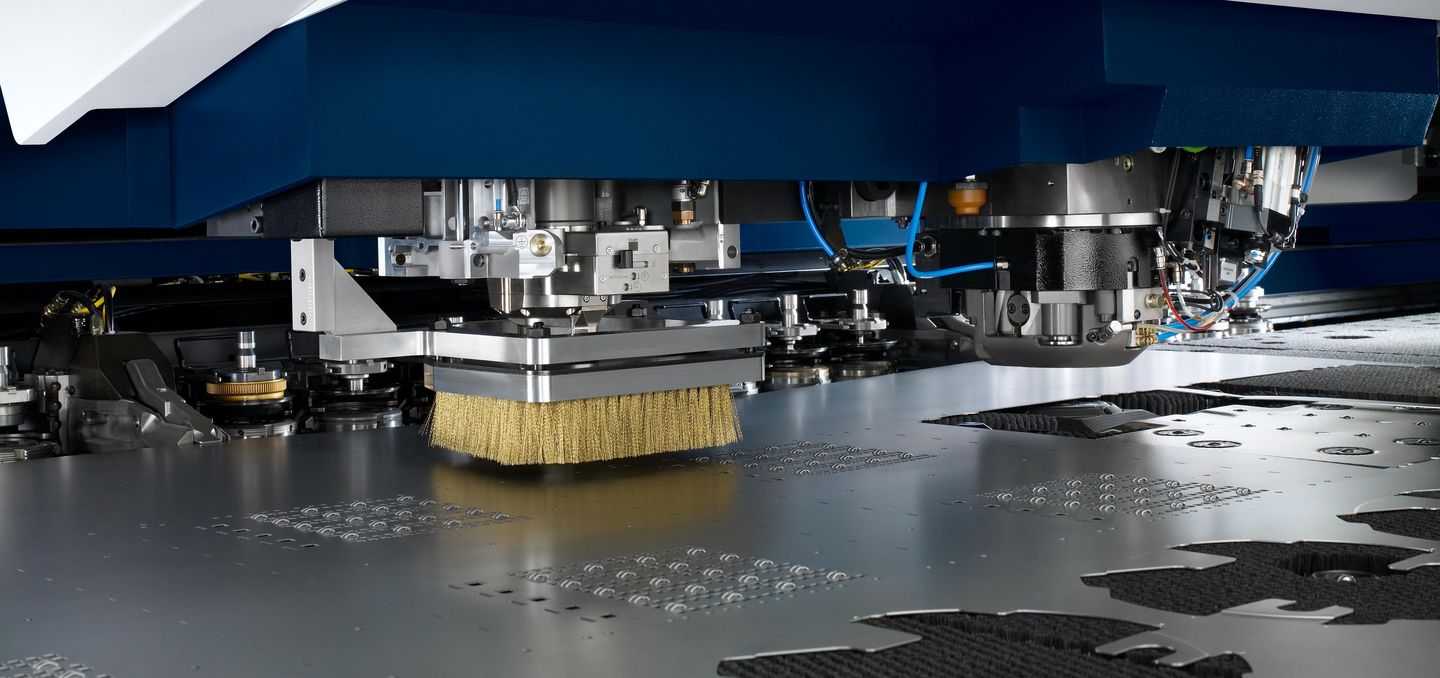

Capul de ștanțare electrohidraulic prelucrează complet piesele, ceea ce duce la eliminarea celor mai multe dintre etapele de lucru ulterioare, precum debavurarea.

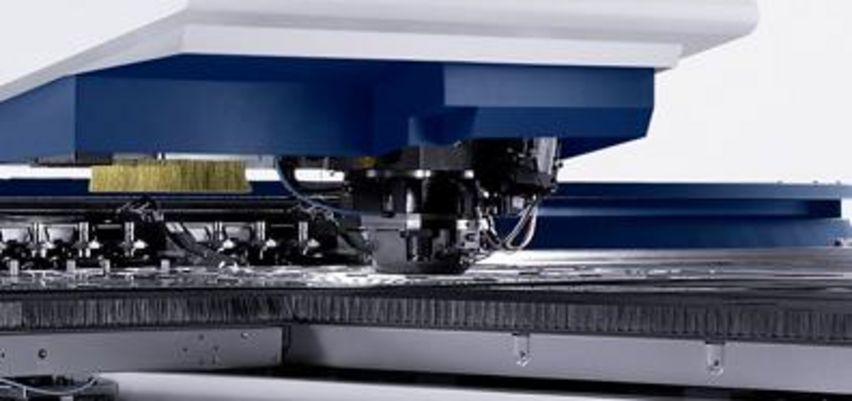

Mașină productivă de ultimă generație
TruMatic 7000 combină avantajele ștanțării și ale prelucrării cu laser într-un mod deosebit de rentabil. Mașina combinată de ultimă generație satisface cerințele exigente în ceea ce privește calitatea pieselor, productivitatea și flexibilitatea. Datorită matriței active, puteți produce piese fără zgârieturi, beneficiind în același timp de cea mai înaltă flexibilitate la deformări.
Matrița activă vă oferă prelucrarea fără zgârieturi a pieselor și noi posibilități de realizare a deformărilor datorită matrițelor de deformare active din partea inferioară.

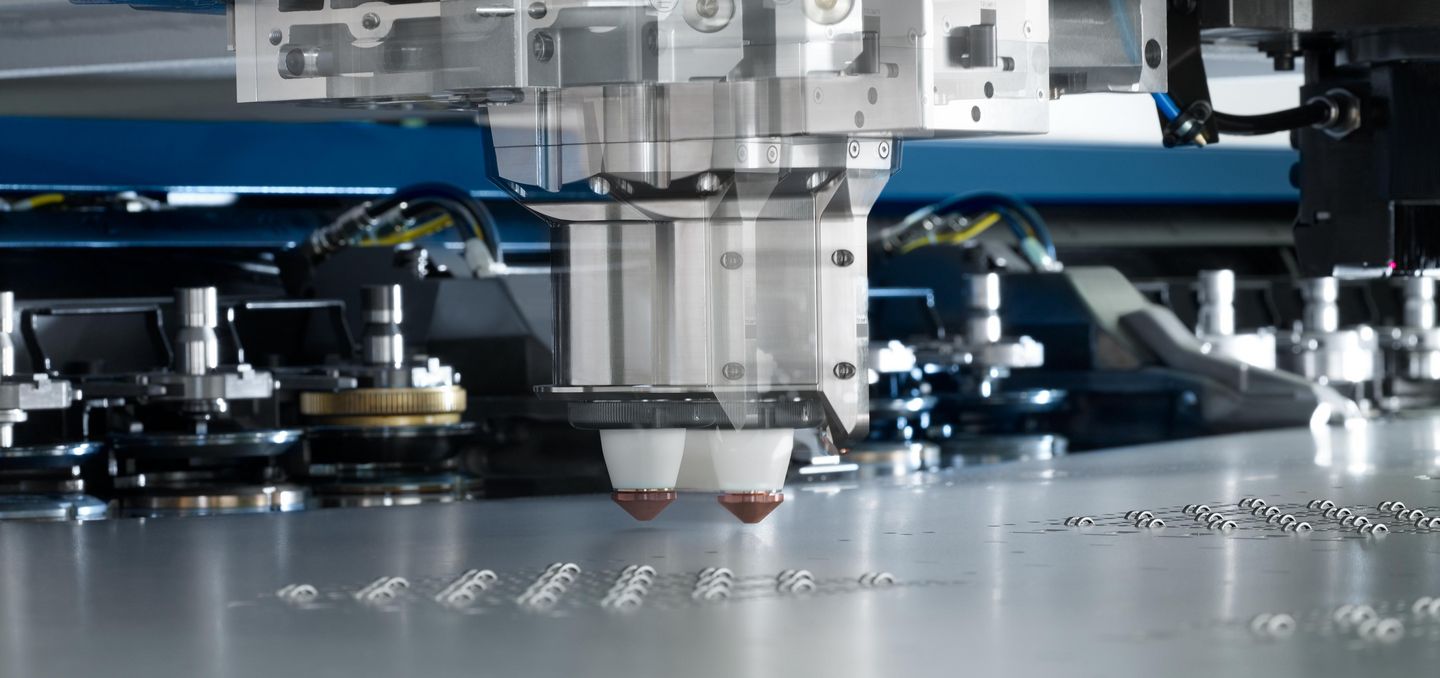

Laserul CO2 garantează rezultate de înaltă precizie ale debitării, datorită calității extraordinare a fasciculului laser.
Axele suplimentare vă oferă un avantaj semnificativ în materie de productivitate, ajungând până la o productivitate extrem de ridicată.
Pentru comenzile noi, schimbătorul de duză automat extrage duza veche și introduce o duză nouă - acest lucru economisește timp la funcționarea în regim automatizată.

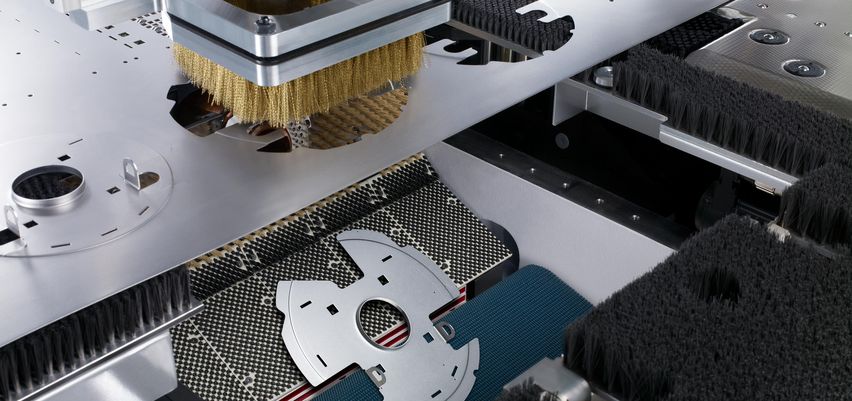

Prin intermediul clapetelor prevăzute cu senzori, piesele pot fi evacuate fără a afecta siguranța procesului.

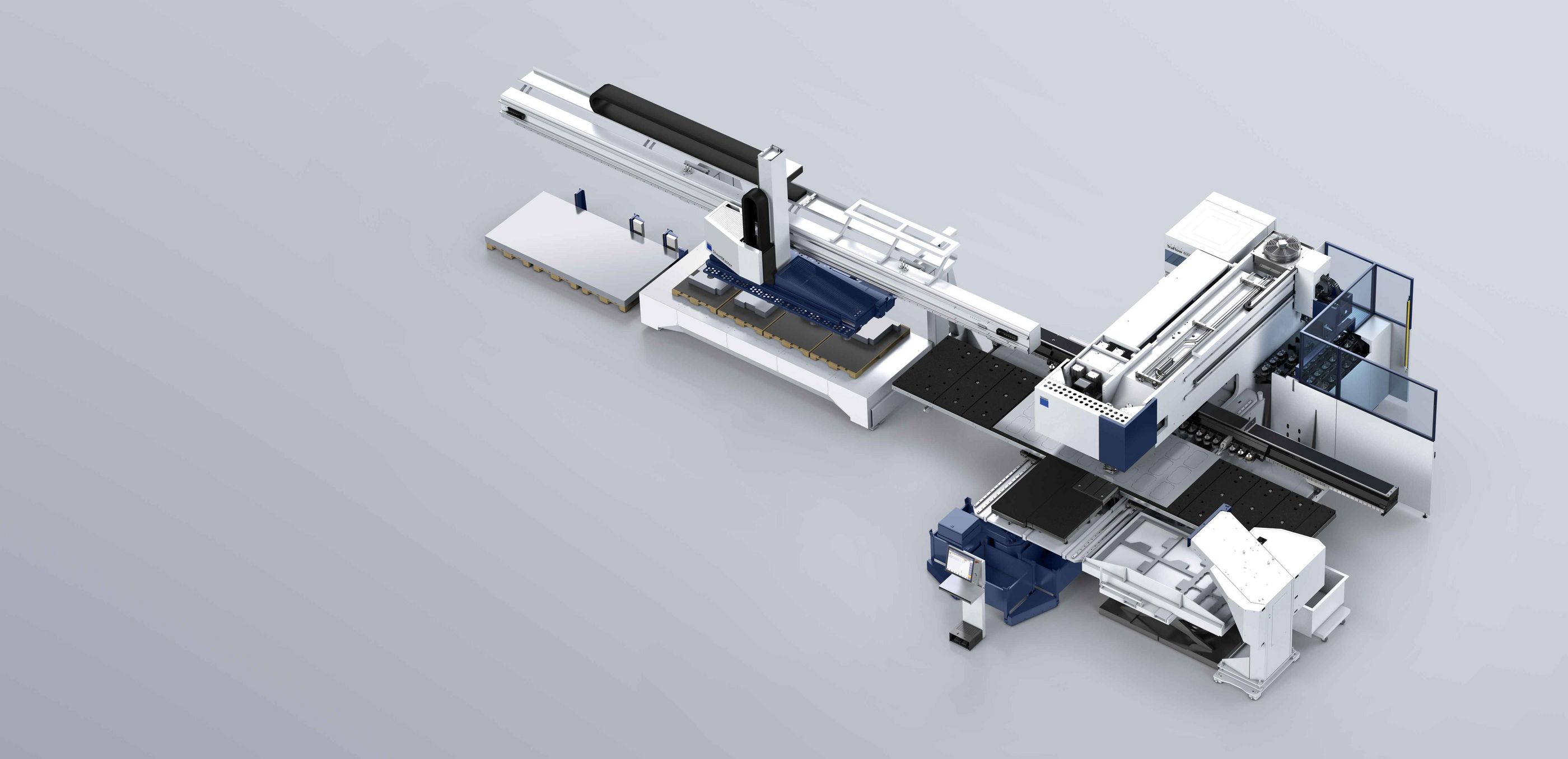

Cu ajutorul SheetMaster puteți încărca, descărca și sorta piese în mod automat și în siguranță, pe întreaga desfășurare a procesului.
Flexibilitate la realizarea deformărilor
Cu ajutorul matriței active din partea inferioară, puteți realiza deformări cu dimensiuni ce nu puteau fi atinse până acum, iar rotația de 360° a capului de ștanțare vă permite posibilități de prelucrare flexibile.
Debitați cu laser contururi exterioare de înaltă calitate și contururi interioare complexe.
La această componentă se utilizează următoarele scule: sculă de ambutisat, sculă de extrudare, sculă de filetat, sculă de imprimare în relief - simbol (partea inferioară a tablei), sculă de realizat bride, MultiBend mărimea 5 și sculă mărimea 5.
Flexibilitate mare a conturului
Prelucrați table de până la 8 mm cu flexibilitate mare a conturului, inclusiv filetare, deformare countersink și poziționare a sudurii.
La această componentă se utilizează următoarele scule: sculă de imprimare în relief, sculă de deformare countersink, sculă de filetat, sculă pentru centrarea camelor, sculă de ștanțat specială.
Posibilități impresionante
Cu opțiunile tehnologie de roluire și filetare, puteți realiza chiar și componente complexe.
La această componentă se utilizează, printre altele, următoarele scule: sculă de extrudare în jos, sculă mănunchi, MultiBend, sculă de îndepărtare prin roluire, sculă de bordurare prin roluire.
Cele mai mici contururi, piese complexe
TruMatic 7000 permite prelucrarea tablei la cea mai ridicată productivitate, datorită axelor suplimentare. De asemenea, pot fi debitate într-un mod extrem de dinamic cele mai mici contururi sau piese complexe.
TruMatic 7000 format mare
|
TruMatic 7000 format mediu
|
|
---|---|---|
Dimensiuni | ||
Lăţime | 10190 mm 1 | 10190 mm 1 |
Adâncime | 8898 mm 1 | 8450 mm 1 |
Înălţime | 2328 mm 1 | 2328 mm 1 |
Cadenţă max. de ridicare | ||
Ştanţare (E = 1 mm) | 1200 1/min | 1200 1/min |
Poansonare | 3000 1/min | 3000 1/min |
Zonă de lucru | ||
Regim ştanţare axa X | 3050 mm | 2500 mm |
Regim de ştanţare axa Y | 1550 mm | 1250 mm |
Funcţionare laser axa X | 3050 mm | 2500 mm |
Funcţionare laser axa Y | 1550 mm | 1250 mm |
Regim combinat axa X | 2500 mm | 2500 mm |
Regim combinat axa Y | 1550 mm | 1250 mm |
Grosime max. a tablei | 8,0 mm | 8,0 mm |
Greutatea maximă a piesei brute | 280 kg | 200 kg |
Forţă max. de ştanţare | 220 kN | 220 kN |
Scule | ||
Timp de schimbare a sculei MultiTool | 0,3 s | 0,3 s |
Număr scule / gheare | 21 Bucată / 4 Bucată | 22 Bucată / 3 Bucată |
Date specifice laserului - TruFlow 4000 | ||
Putere max. laser | 4000 W | 4000 W |
Grosimea tablei, oţel beton | 8 mm | 8 mm |
Grosime max. a tablei, oţel inox | 8 mm | 8 mm |
Grosime max. a tablei, aluminiu | 6 mm | 6 mm |
Evacuarea pieselor | ||
Dimensiune max. piese clapetă piese ştanţare | 500 mm x 500 mm | 500 mm x 500 mm |
Dimensiune max. a pieselor tobogan fix pentru piese ştanţare (cu masă variabilă) | 80 mm x 50 mm | 80 mm x 50 mm |
Dimensiune max. a pieselor clapetă piese laser | 500 mm x 500 mm | 500 mm x 500 mm |
Valori de consum | ||
Putere electrică medie absorbită în timpul producţiei - TruFlow 4000 | 28,5 kW | 28,5 kW |
Sistem automat de deconectare activ - TruFlow 4000 | 1,5 kW | 1,5 kW |
Datele tehnice ale tuturor variantelor de produs disponibile sub formă de materiale care pot fi descărcate.
TruMatic 7000 satisface cele mai exigente cerințe în ceea ce privește calitatea pieselor, productivitatea și flexibilitatea. Numeroasele opțiuni și diversele posibilități de automatizare vă deschid calea către oportunitățile pe care prelucrarea prin ștanțare cu laser le are de oferit.
Calitate
Matrița activă permite ștanțarea și deformarea plastică fără zgârieturi. La poziționare, matrița este coborâtă astfel încât foaia de tablă să nu intre în contact cu matrița - valabil atât pentru matrițele de ștanțare, cât și pentru matrițele de deformare ridicate. În cazul deformărilor realizate în partea inferioară, nu mai există niciun pericol de agățare. În plus, datorită matriței active puteți realiza o cursă în partea inferioară, fiind astfel posibilă extinderea spectrului dumneavoastră de posibilități de realizare a deformărilor.
În cazul materialelor sensibile, care nu trebuie să prezinte nicio zgârietură pe partea inferioară, utilizați mese cu perii în combinație cu matrița activă. Piesele care sunt lăcuite ulterior pot fi, de asemenea, prelucrate pe masa practică cu bile.
Productivitate
Dacă pentru prelucrarea unei noi comenzi, mașina necesită o altă duză de debitare, schimbătorul de duză automat extrage vechea duză și introduce o duză nouă din magazia de duze. Acest lucru este deosebit de util în cazul funcționării în schimburi: mașina dumneavoastră lucrează în mod autonom.
Siguranţa procesului
Smart Load vă asistă la alinierea tablei la nivelul mașinii. Un senzor amplasat la nivelul ghearelor detectează dacă acestea nu apucă tabla în mod optim. În acest caz, masa mașinii se mișcă împreună cu foaia de tablă.
Dacă o piesă finită cade la evacuare, contrar așteptărilor, nu din cauza clapetei de piese, aceasta este detectată de un senzor și ridicată de mașină - piesa dumneavoastră se decuplează și este evacuată în siguranță.
Înainte de schimbarea sculei, Smart Punch Monitoring verifică dacă a fost ștanțată realmente o gaură în tablă. Astfel, mașina detectează în timp util o posibilă ruptură a poansonului și transmite mai departe această informație către utilizator. Astfel, puteți evita formarea de rebuturi, în special în timpul schimburilor de noapte sau al celor din weekend.
Integrarea perfectă a numeroaselor mașini TRUMPF în propriul mediu software se realizează fără probleme, în mod facil. Indiferent că este vorba de integrarea în Oseon sau conectarea la instrumente de monitorizare și analiză - la noi găsiți soluția potrivită pentru orice combinație. O conexiune la sisteme software terțe este posibilă și cu interfețele noastre bazate pe standardul OPC UA.
Rentabilitate
La ștanțarea tablelor, prin intermediul procesului de ștanțare sunt aplicate la nivelul piesei brute tensiuni de compresiune și întindere. Funcția de ajustare integrată a mașinii și unealta aferentă permit nivelarea rugozităților încă din timpul procedurii de ștanțare.
Flexibilitate
Cu aplicația MobileControl de la TRUMPF, controlați și monitorizați simplu și flexibil mașina dumneavoastră, deoarece aplicația transmite suprafața panoului de control standard pe ecranul tactil al tabletei dumneavoastră. Astfel, pe lângă pupitrul de comandă static, dispuneți de o posibilitate suplimentară de monitorizare și acționare a mașinii.
Mașina este disponibilă în format mare și mediu, pentru mai multă flexibilitate. La varianta în format mare, este posibilă prelucrarea tablei într-o zonă de lucru de până la 3050 x 1550 mm. Acest lucru crește numărul formelor posibile ale pieselor, oferindu-vă un grad și mai mare de flexibilitate.
TruTops Boost
Construiți și programați în mod inteligent mașinile dumneavoastră cu laser, de ștanțare și cele combinate ștanță-laser cu ajutorul TruTops Boost, soluția dumneavoastră 3D All-in-One. Grație unei multitudini de soluții de automatizare, procesele de rutină consumatoare de timp sunt omise, iar posibilitățile de ambalare în cutii vă ajută să economisiți timp și material. De asemenea, puteți beneficia în permanență de o privire de ansamblu asupra tuturor comenzilor de fabricație și activităților orientate în funcție de comandă.
Software
De la cererea clientului până la livrarea piesei fabricate – portofoliul de software oferit de TRUMPF vă ajută să vă optimizaţi întregul proces de producţie. TRUMPF combină astfel în mod inteligent programele software cu maşini şi servicii, în vederea unor soluţii personalizate Industry 4.0 pentru unitatea dumneavoastră Smart Factory.
Ștanțare și ajustare într-o singură etapă de lucru cu ajutorul sculei multifuncționale pentru ajustare integrată. Astfel, puteți beneficia de piese brute complet lipsite de deformări, economisind totodată timp prețios.
Tăiați folia de protecție a tablelor direct la nivelul mașinii.
TRUMPF prezintă cea mai mare ofertă de scule de ștanțare de pe piața mondială. Găsiți soluția potrivită pentru lucrările dumneavoastră de ștanțare și pentru realizarea deformărilor.
Prin intermediul soluțiilor de automatizare pentru TruMatic 7000, beneficiați de un grad ridicat de utilizare a mașinii și de o siguranță mai mare a procesului în cadrul funcționării automatizate în mai multe schimburi. Soluțiile de automatizare perfect compatibile oferă claritate proceselor dumneavoastră, sporesc productivitatea și vă ajută să dobândiți mai multă flexibilitate financiară.
Încărcare + descărcare + sortare
SheetMaster asigură încărcarea și descărcarea rapidă, fără a afecta siguranța procesului, desfacerea stivelor și sortarea pieselor dumneavoastră finite.
Încărcare + descărcare
Sistemele de transport cu antrenare prin curea pentru încărcare și descărcare reprezintă soluții individuale pentu extinderea echipamentului dumneavoastră SheetMaster. Tablele brute sunt pregătite automat pentru încărcarea mașinii și se realizează o conexiune la diverse sisteme de depozitare.
Sortare
SortMaster Box servește la sortarea automată a pieselor de mici dimensiuni, care sunt evacuate prin intermediul clapetei de ștanțare sau al clapetei laser.
Eliminarea ca deșeu
GripMaster permite manevrarea în mod confortabil a resturilor de decupare. Acesta extrage automat resturile de decupare și resturile de ștraifuri și le stivuiește pe o masă elevatoare tip foarfecă.
Manevrarea sculelor
ToolMaster Linear oferă spațiu suplimentar pentru încă 18, 54 sau 90 de unelte, care sunt poziționate automat în magazia liniară a mașinii dumneavoastră. Astfel, puteți produce chiar și comenzi complexe cu numeroase schimbări ale sculelor, în mod automatizat și rapid.
În funcție de țară, este posibil ca această gamă de produse și aceste specificații să varieze. Ne rezervăm dreptul de a efectua modificări tehnice, privind dotările, prețul și oferta de accesorii. Vă rugăm să luați legătura cu persoana dumneavoastră de contact de la nivel local pentru a afla dacă produsul este disponibil în țara dumneavoastră.
Note de subsol-
Dimensiunile sunt dimensiuni aproximative, fiind valabile dimensiunile indicate în schema de montaj.
