Echipamentul optic potrivit pentru aplicația dumneavoastră
Fie că este vorba despre sudare, debitare, decapare, încălzire sau perforare, cu sistemele optice de focalizare de la TRUMPF obțineți rezultate de calitate. Echipamentele optice pot fi utilizate în mod flexibil în asociere cu laserele fixe TRUMPF, fiind optimizate pentru aceste tipuri de lasere. Datorită sistemului modular de la TRUMPF, puteți adapta sistemele optice fixe la cerințele dumneavoastră individuale.
Sistemele optice de focalizare TRUMPF conving prin durata lungă de viață și fiabilitatea lor.
O multitudine de opțiuni vă garantează soluția potrivită pentru fiecare operațiune în parte.
Diversele forme constructive ale sistemelor optice asigură adaptarea specifică instalației la condițiile și mediul de lucru.
Tehnologia optimizată a acestor echipamente permite realizarea unor îmbinări sudate în funcție de cerințele clientului, la o calitate excepțională.
Parametrii de lucru importanți pot fi setați cu ușurință în funcție de aplicație.
![Componente de transmisie și componente de ambreiaj sudate cu laser](/filestorage/TRUMPF_Processed/_processed_/7/a/csm_Lasers-applications-gear-component-welding_88c573c897_fa74ee4c7f.jpg)
Componente de transmisie
Sistemul optic vă ajută să focalizați cu precizie fasciculul laser pe punctul de sudură. Gazul de protecție alimentat simultan asigură o calitate superioară a sudurii, ceea ce reduce numărul lucrărilor de retușare laborioase la nivelul îmbinării sudate.
![Unitate cu ambreiaj dublu sudată cu laser](/filestorage/TRUMPF_Processed/_processed_/a/0/csm_Lasers-applications-dual-clutch-unit_11032cc5e4_c70883a340.jpg)
Unitate cu ambreiaj dublu
Echipamentele optice TRUMPF furnizează în regim 24/7 o putere optimă și o calitate stabilă a rezultatelor operațiunii de sudură.
![Sudare prin suprapunere a unui diferențial central](/filestorage/TRUMPF_Processed/_processed_/0/2/csm_Lasers-applications-center-differential_a3798cb27c_8c91c1c70e.jpg)
Diferențial central
O focalizare precisă a luminii laser este importantă în special în cazul îmbinării cap la cap sau prin suprapunere. Sistemele optice de focalizare TRUMPF își demonstrează punctele forte în aceste domenii. Astfel este posibilă, de exemplu, sudarea prin suprapunere a unui diferențial central, la o calitate excepțională.
![Sudare robotizată cu ajutorul sistemelor optice de focalizare TRUMPF](/filestorage/TRUMPF_Processed/_processed_/8/c/csm_Lasers-applications-roboter-welding_df2f472c89_b95e277c17.jpg)
Sudare robotizată
Combinația dintre un sistem optic de focalizare TRUMPF, de exemplu, un sistem optic de focalizare motorizat, și un robot permite extinderea considerabilă a spațiului de lucru al sistemului dumneavoastră optic și utilizarea caracteristicilor bune de focalizare.
![Încărcare prin sudare cu laser cu ajutorul sistemelor optice de focalizare TRUMPF](/filestorage/TRUMPF_Processed/_processed_/7/b/csm_Lasers-applications-optics-laser-metal-deposition_89c3d8cccf_4ae8e4facd.jpg)
Încărcare prin sudare cu laser
Încărcare prin sudare cu laser generativă cu ajutorul sistemelor optice de focalizare TRUMPF.
![TruDisk Pulse, contacte sudate cu laser pentru două Direct Copper Bonds](/filestorage/TRUMPF_Processed/_processed_/2/a/csm_Lasers-applications-laser-welded-copper-bond_7c3f0303bc_5d1bce6f36.jpg)
Sudarea elementelor din cupru
Cu ajutorul sistemelor optice de focalizare TRUMPF puteți prelucra chiar și suprafețe din cupru. Astfel pot fi sudate, de exemplu, contactele de la nivelul circuitelor imprimate.
BEO D25
Comparare produs
|
BEO D35
Comparare produs
|
BEO D50
Comparare produs
|
BEO D70-2
Comparare produs
|
CFO
Comparare produs
|
|
---|---|---|---|---|---|
Parametri laser | |||||
Lungime de undă | - | - | - | - | - |
Putere | bis 150 W (cw) | până la 4000 W (cw) | până la 8000 W (cw) | bis 24000 W (cw) | bis 8000 W (cw) |
Apertură numerică | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 |
Tip de cablu de fibră optică laser | LLK-A | LLK-D, LLK-B, LLK-A | LLK-D, LLK-B, LLK-A, PIPA-Q | LLK-D, LLK-X, LLK-B | LLK-D, LLK-B |
Configuraţia sistemului optic 2 | |||||
Colimaţie | 90 mm | 200 mm | |||
Distanţă focală | 48 / 60 / 90 / 135 mm | 100 / 150 / 200 / 300 / 400 / 600 mm | |||
Formă constructivă | |||||
Dimensiuni (lăţime x înălţime x adâncime) | 25 mm x 198 mm x 25 mm (Beispielkonfiguration) | 163 mm x 519 mm x 114 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | |||
Greutate | 0,3 kg (Beispielkonfiguration) | 2,5 kg (Exemplu configurație cu observare cameră și Crossjet) | 3,5 kg (Exemplu configurație cu observare cameră și Crossjet) | 8 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 8,5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
Dimensiuni (lățime x înălțime x adâncime) | 166 mm x 313 mm x 62 mm (Exemplu configurație cu observare cameră și Crossjet) | 128 mm x 407 mm x 100 mm (Exemplu configurație cu observare cameră și Crossjet) | 172 mm x 510 mm x 78 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | ||
Compatibilitate | |||||
Lasere disponibile | TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDisk, TruPulse, TruFiber Multi Mode | TruDiode, TruDisk, TruPulse |
Sistem de senzori disponibil | - | - | VisionLine, CalibrationLine Power | VisionLine Cam/Basic/Detect/Project, CalibrationLine Power | VisionLine, CalibrationLine Power |
Opţiuni | |||||
Opţiuni disponibile | Versiune 90°, modul bifocal, observare cameră, interfaţă sistem de senzori, execuţie 15g | Versiune 90°, Crossjet, duză MDE, alimentare cu gaz de protecţie, modul bifocal, observare cameră, interfaţă sistem de senzori, iluminare, casetă modulară, monitorizare geam de protecţie, casetă de măsurare putere, laser pilot, casetă de compensare | |||
Configurația sistemului optic 2 | |||||
Colimaţie | 35 / 80 / 100 mm | 35 / 100 / 125 / 150 / 200 mm | 150 / 175 / 200 mm | ||
Distanţă focală | 70 / 100 / 140 / 200 / 300 mm | 150 / 200 / 250 / 300 mm | 200 / 300 / 400 / 600 mm | ||
Opțiuni | |||||
Opţiuni disponibile | Versiune 90°, Crossjet, alimentare cu gaz de protecţie, modul bifocal, observare cameră, interfaţă sistem de senzori, iluminare, casetă modulară, execuţie 15g | Versiune 90°, Crossjet, duză MDE, alimentare cu gaz de protecţie, modul bifocal, observare cameră, interfaţă sistem de senzori, iluminare, casetă modulară | 0°, 90° und 2x90° Version, Crossjet, MDE-Düse, Schutzgasversorgung, Sensoraufnahme, Koaxialbeleuchtung, Seitliche Beleuchtung, Bifokalmodul und Multifokuselement, Einstellbarer Linienlaser, Schutzglasverschmutzungsüberwachung, LLK-Streulicht- und Kühlwassertemperaturüberwachung, Programmierbare Motorische Fokussierung (PMF) |
BEO D25
|
BEO D35
|
BEO D50
|
BEO D70-2
|
CFO
|
|
---|---|---|---|---|---|
Parametri laser | |||||
Lungime de undă | - | - | - | - | - |
Putere | bis 150 W (cw) | până la 4000 W (cw) | până la 8000 W (cw) | bis 24000 W (cw) | bis 8000 W (cw) |
Apertură numerică | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 | typ. 0,11 / max. 0,12 |
Tip de cablu de fibră optică laser | LLK-A | LLK-D, LLK-B, LLK-A | LLK-D, LLK-B, LLK-A, PIPA-Q | LLK-D, LLK-X, LLK-B | LLK-D, LLK-B |
Configuraţia sistemului optic 2 | |||||
Colimaţie | 90 mm | 200 mm | |||
Distanţă focală | 48 / 60 / 90 / 135 mm | 100 / 150 / 200 / 300 / 400 / 600 mm | |||
Formă constructivă | |||||
Dimensiuni (lăţime x înălţime x adâncime) | 25 mm x 198 mm x 25 mm (Beispielkonfiguration) | 163 mm x 519 mm x 114 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | |||
Greutate | 0,3 kg (Beispielkonfiguration) | 2,5 kg (Exemplu configurație cu observare cameră și Crossjet) | 3,5 kg (Exemplu configurație cu observare cameră și Crossjet) | 8 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | 8,5 kg (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) |
Dimensiuni (lățime x înălțime x adâncime) | 166 mm x 313 mm x 62 mm (Exemplu configurație cu observare cameră și Crossjet) | 128 mm x 407 mm x 100 mm (Exemplu configurație cu observare cameră și Crossjet) | 172 mm x 510 mm x 78 mm (Beispielkonfiguration mit Kamerabeobachtung und Crossjet) | ||
Compatibilitate | |||||
Lasere disponibile | TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDiode, TruDisk, TruFiber, TruPulse | TruDisk, TruPulse, TruFiber Multi Mode | TruDiode, TruDisk, TruPulse |
Sistem de senzori disponibil | - | - | VisionLine, CalibrationLine Power | VisionLine Cam/Basic/Detect/Project, CalibrationLine Power | VisionLine, CalibrationLine Power |
Opţiuni | |||||
Opţiuni disponibile | Versiune 90°, modul bifocal, observare cameră, interfaţă sistem de senzori, execuţie 15g | Versiune 90°, Crossjet, duză MDE, alimentare cu gaz de protecţie, modul bifocal, observare cameră, interfaţă sistem de senzori, iluminare, casetă modulară, monitorizare geam de protecţie, casetă de măsurare putere, laser pilot, casetă de compensare | |||
Configurația sistemului optic 2 | |||||
Colimaţie | 35 / 80 / 100 mm | 35 / 100 / 125 / 150 / 200 mm | 150 / 175 / 200 mm | ||
Distanţă focală | 70 / 100 / 140 / 200 / 300 mm | 150 / 200 / 250 / 300 mm | 200 / 300 / 400 / 600 mm | ||
Opțiuni | |||||
Opţiuni disponibile | Versiune 90°, Crossjet, alimentare cu gaz de protecţie, modul bifocal, observare cameră, interfaţă sistem de senzori, iluminare, casetă modulară, execuţie 15g | Versiune 90°, Crossjet, duză MDE, alimentare cu gaz de protecţie, modul bifocal, observare cameră, interfaţă sistem de senzori, iluminare, casetă modulară | 0°, 90° und 2x90° Version, Crossjet, MDE-Düse, Schutzgasversorgung, Sensoraufnahme, Koaxialbeleuchtung, Seitliche Beleuchtung, Bifokalmodul und Multifokuselement, Einstellbarer Linienlaser, Schutzglasverschmutzungsüberwachung, LLK-Streulicht- und Kühlwassertemperaturüberwachung, Programmierbare Motorische Fokussierung (PMF) |
Datele tehnice ale tuturor variantelor de produs disponibile sub formă de materiale care pot fi descărcate.
![Sistemul optic de focalizare BEO D25](/filestorage/TRUMPF_Processed/_processed_/b/b/csm_Focusing-optics-BEO-D25-product-picture_2037a2544a_3d1285f8b6.jpg)
BEO D25
BEO D25 este cel mai mic sistem optic din portofoliu și este ideal pentru aplicațiile de sudare cu laser cu impulsuri. Designul robust permite accelerări până la 15 g.
Laser: TruPulse
Putere laser: max. 200 W
![Sistemul optic de focalizare BEO D35 pentru sudură cu laser cu mediu solid](/filestorage/TRUMPF_Processed/_processed_/1/4/csm_Focusing-optics-BEO-D35-product-picture_d4a468cf80_cbbd75a48d.jpg)
BEO D35
Sistemul optic de focalizare BEO D35 este utilizat pentru sudarea și debitarea cu lasere cu mediu solid cu impulsuri sau cu lungime de undă continuă (lasere cu fibră și discuri), până în domeniul kilowaților.
Laser: TruDisk, TruPulse, TruFiber
Putere laser: max. 4 W
![Echipament optic de prelucrare BEO D50](/filestorage/TRUMPF_Processed/_processed_/1/4/csm_Focusing-optics-BEO-D50-product-picture_15ec437fe8_3762cf2ed0.jpg)
BEO D50
Cu noul echipament optic BEO D50, TRUMPF a dezvoltat un sistem optic robust și compact, care poate fi utilizat la o putere de până la 8 kW. Funcția Crossjet a fost optimizată și s-au adăugat funcții noi, precum monitorizarea debitului de gaz și apă și monitorizarea temperaturii.
Laser: TruDisk, TruPulse, TruFiber, TruDiode
Putere laser: max. 8 W
![Sistemul optic de focalizare BEO D70 cu cameră de monitorizare, Crossjet și duză cu perlator](/filestorage/TRUMPF_Processed/_processed_/8/c/csm_Focusing-optics-BEO-D70-product-picture-2024_639e067120_f6eb5d1586.jpg)
BEO D70
Avantajele sistemului optic de focalizare robust BEO D70 din generația a 2-a sunt puse în valoare la sudura laser la distanțe mari de lucru și diametre reduse ale focarului. Cu opțiunea suplimentară a elementului de focalizare multiplă pentru sisteme optice, sunt posibile îmbinări sudate etanșe la gaz. Funcțiile de monitorizare inteligentă sporesc și mai mult siguranța și stabilitatea procesului.
Laser: TruDisk, TruFiber Multi-Mode, TruPulse
Putere laser: max. 24 W
![](/filestorage/TRUMPF_Processed/_processed_/c/4/csm_Fixed-optics-BEO-D70-swivel-optics-product-picture_f82fa464c9_844b719bbe.jpg)
Echipament optic BEO D70
Echipamentul optic este alcătuit din sistemul optic de focalizare BEO D70 și modulul rabatabil. Modulul rabatabil este adecvat datorită mecanismului de acționare asigurat de către client, care poate fi conectat și prin conectarea modulului rabatabil la sistemul mașinii. În funcție de structura sistemului optic de focalizare, se poate utiliza echipamentul optic pentru sudarea la sistemele de prelucrare 2D și 3D.
Laser: TruDisk (1030 nm), TruFiber, TruDiode, TruPulse
Puterea laserului: până la 8 kW
![Sistemul optic de focalizare CFO de la TRUMPF pentru aplicații laser la prelucrarea tablei](/filestorage/TRUMPF_Processed/_processed_/9/3/csm_Focusing-optics-CFO-product-picture_a822246bc4_a617ae42d6.jpg)
CFO
La sistemele optice de focalizare monitorizate din seria CFO, parametrii relevanți pentru proces, precum temperatura apei și debitul gazului de protecție sunt înregistrate pe întreaga durată a procesului de prelucrare. Datorită monitorizării prin sticla de protecție, acest echipament optic este ideal pentru procesele automatizate. Aveți la dispoziție opțiuni numeroase: de exemplu Crossjet, duză MDE (efect de vapori de metal), alimentare cu gaz de protecție, monitorizarea geamului de protecție, casetă de măsurare putere sau casetă de compensare.
Laser: TruDisk, TruDiode, TruFiber, TruPulse
Putere laser: max. 8 W
![Sisteme optice cu oglindă de mare putere RFO](/filestorage/TRUMPF_Processed/_processed_/f/3/csm_Focusing-optics-RFO-product-picture_342b7f6066_fd3e614ecf.jpg)
RFO
Sistemul optic cu oglindă de mare putere RFO reprezintă un sistem optic pentru cele mai mici deviații termice. Prin intermediul acestuia se obțin rezultate constante ale aplicației, care pot fi reproduse, chiar și la puteri foarte ridicate ale laserului.
Laser: TruDisk
Puterea laserului: până la 16 kW
![](/filestorage/TRUMPF_Processed/_processed_/3/f/csm_Focusing-optics-BEO-circle-optic-product-picture_bf2455392d_21f4fcf060.jpg)
Echipament optic circular BEO
Sistemul optic de focalizare pentru sudarea simultană a materialului plastic cu sistemul de focalizare circular este ideal pentru sisteme cu un nivel de productivitate ridicat. Diametrul cercului este calculat pentru fiecare client în parte, cu ajutorul unei componente din sistemul modular al echipamentului optic. Astfel se pot obține îmbinări sudate radiale sau axiale, fără a deplasa componenta sau fasciculul laser.
Laser: TruDiode
Puterea laserului: < 1 kW
Pe lângă o diversitate de echipamente optice, TRUMPF vă oferă numeroase tipuri de mașini și surse laser compatibile cu acestea. Astfel, puteți găsi exact combinația potrivită pentru aplicația și cerințele dumneavoastră – totul dintr-o singură sursă. În ceea ce privește sursele laser, TRUMPF dispune de toate tipurile de laser relevante pentru domeniul industrial. Lăsați-vă pe mâna experților noștri și aveți încredere că avem întotdeauna în vedere soluția optimă pentru sarcinile dumneavoastră de producție și că vă vom oferi de fiecare dată o consultanță obiectivă.
Grație multitudinii de opțiuni, vă puteți adapta sistemul optic de focalizare la fiecare operațiune. În mod suplimentar, beneficiați de sisteme optice speciale pentru încărcarea prin sudare cu laser cu alimentare sub formă de pulbere sau pentru puncte laser liniare.
![Sistem optic de focalizare multiplă BEO D70](/filestorage/TRUMPF_Processed/_processed_/7/1/csm_Focusing-optics-BEO-D70-product-picture-2024_192ba378ec_0a19f4b248.jpg)
Opțiunea de focalizare multiplă pentru sistemul optic BEO D70 oferă, în combinație cu BrightLine Weld, soluția inovatoare pentru îmbinări sudate etanșe la medii. Fasciculul laser este împărțit în patru puncte individuale de emitere a fasciculelor la nivelul piesei brute. Rezultatul este un proces de sudură robust și stabil, cu o calitate îmbunătățită a sudurii, datorită reducerii cantității de pori, stropi și fisuri. Simultan, beneficiați de adâncimi de sudare mai mari.
Laser: TruDisk
Puterea laserului: până la 16 kW
![Focalizare motorizată programabilă](/filestorage/TRUMPF_Processed/_processed_/a/e/csm_Lasers-options-BEO-optic-with-PMF_481b1c8cda_407feb9fe9.jpg)
Grație poziționării motorizate a lentilei de colimație, punctul de focalizare poate fi reglat în mod confortabil în direcția Z. Modificările pot fi efectuate direct prin intermediul unității de comandă a laserului TruControl sau cu ajutorul unei unități de comandă externe a mașinii. Aplicațiile care necesită modificarea frecventă a poziției focarului pot fi astfel efectuate fără efort suplimentar.
![Casetă pentru geam de protecție și de măsurare a puterii](/filestorage/TRUMPF_Processed/_processed_/8/8/csm_Lasers-options-Camera_f589affad1_e21cf1f65a.jpg)

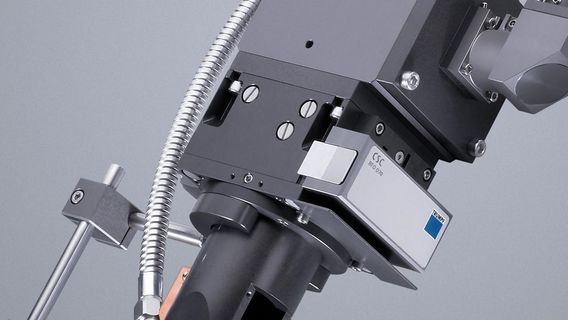

Camera CCD monitorizează procesul la nivelul punctului de prelucrare și permite configurarea confortabilă a procesului laser. Aceasta stă la baza monitorizării procesului.
![Sistem optic de focalizare cu Crossjet](/filestorage/TRUMPF_Processed/_processed_/0/4/csm_Lasers-options-MDE-nozzle-2024_5338d9b7b3_8276cdb698.jpg)
Crossjet reprezintă un flux de aer comprimat dispus perpendicular pe fasciculul laser. Acesta deviază murdăria și stropii, prelungind astfel durata de viață a geamului de protecție. Sistemul optic devine mai robust, iar procesul laser mai fiabil.
![Sistem optic de focalizare cu Crossjet](/filestorage/TRUMPF_Processed/_processed_/e/c/csm_Lasers-options-MDE-nozzle-2024_36eedb5d40_f217f16345.jpg)
Pentru a crește eficacitatea procesului dumneavoastră de sudură, activați pe lângă Crossjet și curentul de aer din duza cu efect de vapori de metal (duză MDE). Curentul de aer menține la un nivel constant flacăra de vapori de metal generată în timpul sudării, și astfel energia aplicată în interiorul materialului. Acest lucru stabilizează adâncimea de sudare pentru o prelucrare cu laser precisă. Simultan, permite o reducere a costurilor, datorită duratei de viață mai mari a geamului de protecție.
![Duză de gaz de protecție](/filestorage/TRUMPF_Processed/_processed_/e/b/csm_Focusing-optics-shielding-gas-nozzle_3928ac1239_cb304e0e79.jpg)
Alimentarea cu gaz de protecție are loc prin intermediul unei duze separate, pentru rezultate de calitate superioară ale sudurii. Astfel, la nivelul îmbinării sudate se produce o oxidare mai redusă. Puteți opta între diverse tipuri de duze: duză tip perlator sau duză liniară.
În funcție de țară, este posibil ca această gamă de produse și aceste specificații să varieze. Ne rezervăm dreptul de a efectua modificări tehnice, privind dotările, prețul și oferta de accesorii. Vă rugăm să luați legătura cu persoana dumneavoastră de contact de la nivel local pentru a afla dacă produsul este disponibil în țara dumneavoastră.
Note de subsol-
Alte lungimi de undă sunt posibile la cerere.
-
Alte configuraţii optice sunt posibile la cerere.
