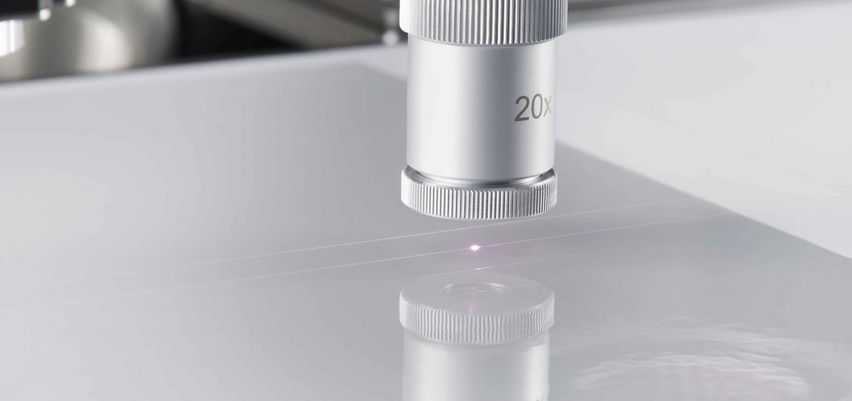

Designul seriei TOP se caracterizează printr-o construcție deosebit de compactă, ușoară și robustă și, prin urmare, poate fi supusă la accelerații ridicate.
Sisteme optice pentru formarea fasciculului
Cu elementele noastre de formare a fasciculului din seria constructivă TOP, dispuneți de echipamentul ideal pentru orice sarcină de prelucrare cu laserul a materialelor. Indiferent dacă este vorba despre debitarea sticlei, sudarea materialelor transparente sau lipirea pieselor din tablă zincate – TOP Cleave-2, TOP Cleave-2 PRO, TOP Weld și TOP Braze se impun prin calitatea și viteza extrem de ridicată a prelucrării pentru o multitudine de materiale. La cerere, dezvoltăm o soluție de formare a fasciculului adaptată necesităților dumneavoastră.
La sudarea cu TOP Weld se obțin îmbinări cu un grad înalt de transparență. Etanșeitatea ridicată permite încapsularea lichidelor sau a gazelor.
Prin renunțarea la etape de proces complexe și materiale suplimentare, cu ajutorul seriei constructive TOP, economisiți resurse și vă protejați bugetul
Beneficiați de procese de debitare rapide cu TOP Cleave-2, care nu necesită aproape deloc lucrări de retușare.
Laser, cap de prelucrare, sistem optic, formarea fasciculului – portofoliul firmei TRUMPF conține toate piesele necesare, adaptate în mod optim necesităților dumneavoastră.
![](/filestorage/TRUMPF_Processed/_processed_/4/e/csm_Products-Laser-TopCleave-glass-cutting-thin_0048c73586_b8aae0e1a8.jpg)
Debitare de geam ultrasubțire
Tăierea pentru modificare cu laser permite debitarea geamurilor ultrasubțiri (50 µm) la cea mai înaltă calitate a muchiilor. Acest lucru crește semnificativ rezistența la îndoire.
![](/filestorage/TRUMPF_Processed/_processed_/6/f/csm_Products-Laser-TopCleave-glass-cutting-round_bf9d578451_7a000d9cd1.jpg)
Modificarea sticlei
Grosimi extreme de peste 8 mm pot fi prelucrate și apoi debitate eficient cu ajutorul laserelor TRUMPF TruMicro și a sistemelor optice TOP Cleave. După debitare, nu este necesară nicio prelucrare ulterioară a muchiei de debitare, cum ar fi șlefuirea sau lustruirea.
![](/filestorage/TRUMPF_Processed/_processed_/1/3/csm_Products-Laser-TopCleave-glass-welding_b3b5532c92_15d16a4970.jpg)
Sudura pe geam
Sistemele optice TRUMPF TOP Weld focalizează impulsurile laser de femtosecunde pentru a suda geam pe geam sau geam pe metal cu o precizie ridicată. Rezultatul este o îmbinare foarte rezistentă și aproape invizibilă.
![](/filestorage/TRUMPF_Processed/_processed_/8/0/csm_Products-Laser-TopCleave-glass-cutting-waves_a44e922aec_017deca017.jpg)
Diverse contururi și cele mai mici geometrii
Cu ajutorul sistemului optic de focalizare TOP Cleave puteți debita contururi complet la alegerea dumneavoastră, cu o precizie de sutimi de milimetru. Datorită impulsurilor laser ultrascurte, puteți modifica suprafețe înguste de-a lungul liniei dorite de demarcație. Modificarea generează o slăbire intrinsecă; sticla este decupată în mod controlat și prezintă muchii netede.
![TOP Baureihe Musterteil Glasröhre](/filestorage/TRUMPF_Processed/_processed_/0/a/csm_Lasers-applications-glass-tube_4aca1e02ac_98ff25c972.jpg)
Debitarea cu laser a tuburilor de sticlă
Debitarea fără resturi cu laser a tuburilor de sticlă cu sisteme optice TOP Cleave. Tuburile de sticlă sunt prelucrate cu fascicule nedifractante, cu corecție de aberații și cu impulsuri laser ultrascurte. Acest lucru permite cicluri de lucru pentru tuburi de sticlă cu un diametru mai mic de 15 mm în domeniul de 0,1 s per tăiere. Aplicațiile tipice în acest caz sunt în tehnologia medicală cu produse precum fiole, seringi și flacoane.
![TOP Baureihe Musterteil selektives Laserätzen](/filestorage/TRUMPF_Processed/_processed_/c/e/csm_Lasers-applications-selective-laser-etching_55b421d1ea_9a0be28a5d.jpg)
Gravare selectivă cu laser a contururilor interioare complexe în tuburi de sticlă
Tuburile de sticlă modificate cu ajutorul unor fascicule cu corecție de aberații și care nu difractă pot fi, de asemenea, utilizate pentru a produce contururi interne complexe în combinație cu un proces de gravură selectivă.
![](/filestorage/TRUMPF_Processed/_processed_/6/6/csm_TRUMPF-Femto-joining-LLK_5d37d6e1a6_6caa4352b5.jpg)
Sudarea sticlei cu TruMicro și TOP Weld
Cu TOP Weld, materialele din sectorul industrial pot fi sudate permanent la o stabilitate ridicată. De asemenea, îmbinările sudate sunt etanșe la apă și gaz.
![lipire-aliaj-dur-TOP-Braze-TRUMPF](/filestorage/TRUMPF_Processed/_processed_/f/3/csm_TRUMPF-TOP-Braze-hard-soldering_4deca4d66f_512e4d4791.jpg)
Lipirea cu aliaj dur în domeniul construcției de caroserii
Indiferent dacă este vorba despre îmbinarea de la nivelul plafonului ori hayon – sistemul optic de focalizare TOP Braze permite lipirea cu aliaj dur a tablelor galvanizate la cald cu prelucrare preliminară in situ cu ajutorul laserului de prelucrare.
TOP Cleave
|
TOP Cleave-2
|
TOP Weld
|
|
---|---|---|---|
Parametri laser | |||
Lungime de undă | 1030 nm | 1030 nm | 1030 nm |
Energie max. a pulsurilor | 500 µJ | 500 µJ | 500 µJ |
Configuraţia sistemului optic 1 | |||
Extinderi |
1 x
1,5 x 2 x 2,8 x |
0,36 x
0,5 x 0,67 x 1,5 x 2 x 2,8 x |
0.5 x
0.36 x |
Obiective disponibile |
10 x (f = 20 mm)
20 x (f = 10 mm) |
f = 20 mm, NA=0,2
f = 10 mm, NA=0,4 |
20 x (f = 10 mm) |
Construit pentru diametrul fasciculului brut | - | 5 mm | 5 mm |
Formă constructivă | |||
Dimensiuni (lăţime x înălţime x adâncime) | 98 mm x 480 mm x 86 mm | 40 mm x 240 mm x 40 mm (Exemplu de configurație) | |
Greutate | < 5 kg | în funcție de configurație 0,62 kg | în funcție de configurație 0,62 kg |
Dimensiuni (lățime x înălțime x adâncime) | 40 mm x 240 mm x 40 mm (Exemplu de configurație) | ||
Compatibilitate | |||
Lasere disponibile | TruMicro Serie 5000, TruMicro Serie 2000 | TruMicro Serie 5000, TruMicro Serie 2000 | TruMicro Serie 5000, TruMicro Serie 2000 |
Datele tehnice ale tuturor variantelor de produs disponibile sub formă de materiale care pot fi descărcate.
![](/filestorage/TRUMPF_Processed/_processed_/0/f/csm_TRUMPF-TOP-Cleave-Product-Picture_62527e73c1_3207d6e559.jpg)
TOP Cleave-2

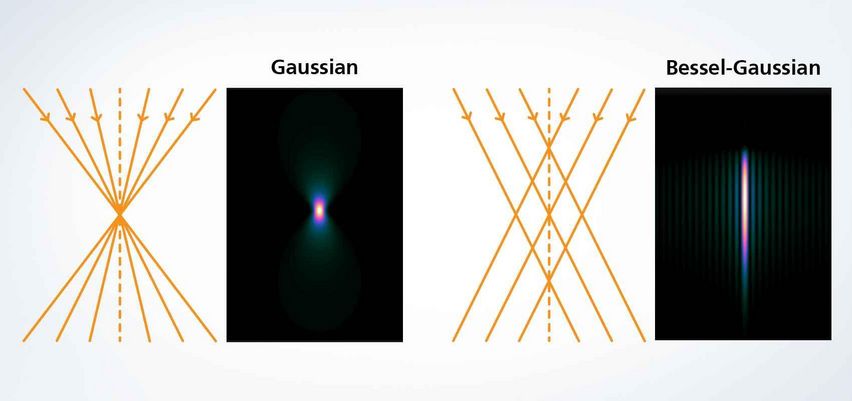

TOP Cleave-2 vă ajută să eliminați etape de proces, întrucât geamurile de mari dimensiuni pot fi acoperite direct, iar separarea poate fi efectuată ulterior. În special, se pot prelucra în mod optim geamuri foarte subțiri, călite. Sistemul optic de focalizare pentru debitare extrem de dinamică distribuie intensitatea luminii laserului de-a lungul axei fasciculului, iar focarul este etirat pe lungime. În funcție de energia impulsului, impulsurile laserului modifică cu o singură trecere întreaga suprafață internă de secționare a unui geam, de exemplu, cu o grosime de 700 µm. Cu seria TruMicro, atingeți viteze de debitare de până la 1000 mm/s; TOP Cleave-2 asigură o calitate excelentă a muchiilor.
![Echipament optic TOP Cleave -2 PRO](/filestorage/TRUMPF_Processed/_processed_/b/d/csm_TOP-Cleave-2-PRO-product-picture_4bc74258fd_b0280796cc.jpg)
TOP Cleave-2 PRO
Modulul PRO completează sistemul optic de la TOP Cleave-2 pentru debitarea materialelor transparente. Datorită direcției preferențiale în profilul fasciculului, efortul din etapa anterioară de debitare asupra piesei de prelucrat poate fi redus semnificativ. În plus, modulul PRO permite un interval mărit între modificări și, prin urmare, viteze de avans mai mari datorită ghidării punctuale pe desen între modificările laser individuale. TOP Cleave-2 cu modulul PRO poate fi utilizat în întregul spectru de grosime pentru procesele cu cerințe sporite. Cu ajutorul sistemului optic de focalizare pot fi prelucrate atât piesele greu de separat, cum ar fi sticla arhitecturală cu grosimi de 8 mm, cât și sticla ultra-subțire, unde sunt necesare forțe de separare extrem de reduse.
![](/filestorage/TRUMPF_Processed/_processed_/b/6/csm_TRUMPF-TOP-Weld-Product-Picture_0c566776c6_815c1e2182.jpg)
TOP Weld
TOP Weld este primul echipament optic pentru sudarea fără straturi intermediare a materialelor transparente sau transparente-opace (de exemplu, sticlă-metal). Până acum, nu era posibilă sudarea permanentă la o stabilitate ridicată a materialelor din sectorul industrial. Nu este obligatoriu ca proprietățile materialelor să fie consecvente. Sistemul optic de focalizare distribuie energia laserului la locul îmbinării în funcție de situație, în timpul maximizării toleranțelor poziției focarului. Spre deosebire de metodele existente, este posibilă acoperirea fantelor de dimensiuni mari de până la 10 µm.
![TRUMPF-TOP_Braze](/filestorage/TRUMPF_Processed/_processed_/7/6/csm_TRUMPF-TOP_Braze_13fa0e42ef_8b5b2a4ac6.jpg)
TOP Braze
TOP Braze permite lipirea cu aliaj dur, fără stropi și pori, a tablelor galvanizate la cald sau a componentelor din aluminiu din sectorul de fabricare a caroseriilor, de exemplu, pentru îmbinarea la nivelul plafonului și hayon. Materialele diferite pot fi prelucrate uniform, pe suprafață mare, cu o viteză ridicată a procesului, de peste 4 m/min. Rezultatul: suprafețe netede și margini ascuțite. Cu seria TruDisk, cablul de fibră optică al laserului și capul de prelucrare, inclusiv sistemul optic de formare a fasciculului, TRUMPF vă oferă o soluție completă, dintr-o singură sursă.
Pe lângă o diversitate de echipamente optice, TRUMPF vă oferă numeroase tipuri de surse de radiații laser compatibile cu acestea. Astfel, puteți găsi exact combinația potrivită pentru aplicația și cerințele dumneavoastră – totul dintr-o singură sursă. În ceea ce privește sursele laser, TRUMPF dispune de toate tipurile de laser relevante pentru domeniul industrial. Bazați-vă cu încredere pe experții noștri! Avem întotdeauna în vedere soluția optimă pentru sarcinile dumneavoastră de producție și vă oferim de fiecare dată o consultanță obiectivă.
În funcție de țară, este posibil ca această gamă de produse și aceste specificații să varieze. Ne rezervăm dreptul de a efectua modificări tehnice, privind dotările, prețul și oferta de accesorii. Vă rugăm să luați legătura cu persoana dumneavoastră de contact de la nivel local pentru a afla dacă produsul este disponibil în țara dumneavoastră.
Note de subsol-
Alte configuraţii optice sunt posibile la cerere.
