Versatilidade para uma ampla variedade de aplicações
Nossos lasers de fibra pulsados TruPulse nano com as tecnologias GTWave e PulseTune estão entre os mais versáteis lasers industriais no portfólio da TRUMPF. Estes lasers trabalham com duração de impulso na faixa dos nanossegundos e são usados em uma variedade de aplicações industriais. Eles oferecem aos usuários uma flexibilidade incomparável. Devido ao fato de eles serem também completamente livres de manutenção, você pode se concentrar nos resultados ao invés de programações de manutenção dispendiosas e demoradas.
Flexibilidade
Crie marcações permanentes com um método sem contato em alta velocidade e alta precisão. As marcações a laser também não necessitam de consumíveis: elas são geradas por computador e, portanto, oferecem o máximo de flexibilidade.
Tecnologia inovadora
Suba até o pico da tecnologia pulsada de nanossegundos com recursos avançados para microprocessamento, que levanta o nosso laser com funcionalidade PulseTune a um novo nível. Este laser oferece aos integradores OEM um controle altamente flexível da largura de impulso e da potência máxima. A exclusiva função PulseTune possibilita frequências de pulso líderes de mercado, mantendo a potência máxima constante.
Diversidade
Escolha entre as 48 formas de onda disponíveis. Pelo fato de as características centrais do pulso poderem ser otimizadas para as aplicações individuais com perfeição, sua qualidade e produtividade do processo aumentam.
Sem manutenção
Os lasers de fibra pulsados funcionam sem a necessidade de manutenção. Assim, você pode sempre se concentrar nos resultados: programações de manutenção demoradas são coisa do passado.
Soldagens na faixa dos nanossegundos
Independentemente do material, da espessura ou da combinação de diferentes metais, nossos lasers oferecem a versatilidade para soldar uma variedade de produtos: de células de combustível e baterias até fios finos e a fabricação de dispositivos médicos. Com o nosso processo de soldagem em nanossegundos patenteado, você pode unir praticamente qualquer combinação de componentes de metal fino. Isto inclui metais altamente reflexivos e condutores.
Perfuração
Em uma perfuração a laser, um feixe laser é pulsado repetidamente em um determinado intervalo de tempo. O material a ser perfurado é vaporizado e derretido camada por camada, até que se originem furos. A perfuração a laser é caracterizada por um elevado grau de precisão, o qual pode ser controlado cuidadosamente através do monitoramento da intensidade e duração do feixe.
Corte
O feixe de laser pode ser facilmente programado para que possa cortar uma variedade de espessuras e materiais com precisão. Estes materiais podem ser metais, incluindo metais refletores, tais como cobre, prata e alumínio, mas também bronze, tungstênio, aço, estanho e titânio. Além disso, também podem ser processadas pedras preciosas como diamantes ou cerâmica, compostos gráficos, silício e muitos outros tipos de plásticos. Mesmo formatos muito complexos podem ser cortados com alta precisão, pois o usuário tem sempre o controle total sobre intensidade e a duração do feixe, e sobre a potência calorífica.
Marcação e gravação
Enquanto uma marcação é aplicada apenas à superfície de uma peça de trabalho, uma gravação é uma marcação com profundidade. Praticamente qualquer material pode ser marcado em preto, ou até mesmo em cores em alguns materiais. As marcações a laser podem ser feitas em cerâmica, plásticos, metais, LEDs, borracha e compostos gráficos.

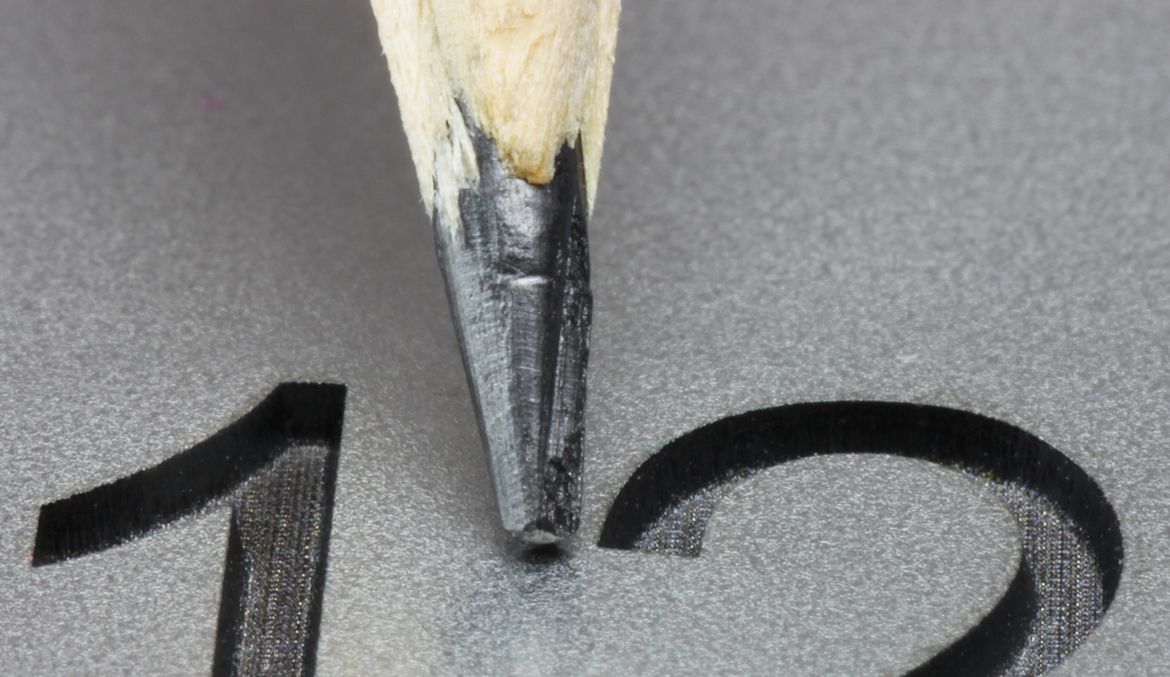

Remoção de camadas
O laser permite a remoção precisa de camadas em metais ou compostos industriais, por exemplo em semicondutores e microprocessadores em produtos eletrônicos.
Limpeza
Para a limpeza a laser, são frequentemente utilizadas altas frequências de pulsos e durações de pulso curtas com altas potências máximas, como feito com o laser pulsado na faixa dos nanossegundos. O objetivo é eliminar resíduos de superfície e camadas contaminadas, sem danificar os materiais do substrato. A limpeza a laser é uma aplicação de baixo custo e ecológica e bem estabelecida na indústria mundial.
|
TruPulse 1003 nano (FK10-HS)
Comparar produto
|
TruPulse 1010 nano (FK10-EP)
Comparar produto
|
TruPulse 2007 nano (FK10-EP)
Comparar produto
|
TruPulse 2007 nano (FK10-RM)
Comparar produto
|
TruPulse 2010 nano (FK10-EP)
Comparar produto
|
TruPulse 2013 nano (FK10-EP)
Comparar produto
|
TruPulse 2020 nano (FK10-EP)
Comparar produto
|
TruPulse 3002 nano (FK10-EP)
Comparar produto
|
TruPulse 3002 nano (FK10-HS)
Comparar produto
|
TruPulse 4007 nano (FK10-HS)
Comparar produto
|
TruPulse 5020 nano (FK10-EP)
Comparar produto
|
TruPulse 2030 nano (FK10-EP)
Comparar produto
|
TruPulse 2060 nano (FK10-EP)
Comparar produto
|
TruPulse 2002 nano (FK10-RM)
Comparar produto
|
TruPulse 2002 nano (FK10-EP)
Comparar produto
|
TruPulse 1002 nano (FK10-EP)
Comparar produto
|
TruPulse 1002 nano (FK10-HS)
Comparar produto
|
TruPulse 4004 nano (FK10-HS)
Comparar produto
|
TruPulse 2005 nano (FK10-RM)
Comparar produto
|
TruPulse 2005 nano (FK10-EP)
Comparar produto
|
TruPulse 1005 nano (FK10-HS)
Comparar produto
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Parâmetros laser | |||||||||||||||||||||
| Potência de saída média | 30 W | 100 W | 70 W | 70 W | 100 W | 130 W | 200 W | 20 W | 20 W | 70 W | 200 W | 300 W | 600 W | 20 W | 20 W | 20 W | 20 W | 40 W | 50 W | 50 W | 50 W |
| Potência máx. de pico de pulsos | > 7 kW | > 7 kW | > 10 kW | > 10 kW | > 10 kW | > 8 kW | > 8 kW | > 12 kW | > 12 kW | > 20 kW | > 50 kW | > 8 kW | > 10 kW | > 10 kW | > 10 kW | > 7 kW | > 7 kW | > 20 kW | > 10 kW | > 10 kW | > 7 kW |
| Qualidade do feixe (M²) | < 1,3 | < 1,3 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | 1,6 - 2,0 | 1,6 - 2,0 | 2,5 - 3,5 | 4,0 - 6,0 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,3 | < 1,3 | 2,5 - 3,5 | < 1,6 | < 1,6 | < 1,3 |
| Gama de comprimento de onda | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1061 nm - 1067 nm | 1059 nm - 1065 nm | 1060 nm - 1070 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm |
| Energia de pulso máx. | > 0,6 mJ | > 1,1 mJ | > 1,2 mJ | > 1 mJ | > 1,3 mJ | > 1,5 mJ | > 1,5 mJ | > 1 mJ | > 0,8 mJ | > 1,25 mJ | > 5 mJ | > 1,5 mJ | > 2,1 mJ | > 1 mJ | > 1,25 mJ | > 0,8 mJ | > 0,6 mJ | > 1,3 mJ | > 1 mJ | > 1,2 mJ | > 0,6 mJ |
| Intervalo de duração do impulso | 10 ns - 240 ns | 4 ns - 2000 ns | 3 ns - 2000 ns | 28 ns - 260 ns | 4 ns - 2000 ns | 5 ns - 2000 ns | 10 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 200 ns | 10 ns - 250 ns | 8 ns - 2000 ns | 12 ns - 1200 ns | 20 ns - 800 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 240 ns | 10 ns - 240 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 11 ns - 220 ns |
| Frequência de repetição de pulsos | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | Até 4166 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz |
| Modelo | |||||||||||||||||||||
| Dimensões (L x A x P) | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 115 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 115 mm | 423 mm x 417 mm x 133 mm | 423 mm x 417 mm x 133 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 95 mm | 473 mm x 417 mm x 133 mm | 447 mm x 417 mm x 88 mm | 622 mm x 482 mm x 177 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm |
| Instalação | |||||||||||||||||||||
| Temperatura ambiente | 0 °C - 45 °C | 5 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 10 °C - 48 °C | 10 °C - 44 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 10 °C - 44 °C | 15 °C - 38 °C | 15 °C - 40 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 42 °C |
|
TruPulse 1003 nano (FK10-HS)
|
TruPulse 1010 nano (FK10-EP)
|
TruPulse 2007 nano (FK10-EP)
|
TruPulse 2007 nano (FK10-RM)
|
TruPulse 2010 nano (FK10-EP)
|
TruPulse 2013 nano (FK10-EP)
|
TruPulse 2020 nano (FK10-EP)
|
TruPulse 3002 nano (FK10-EP)
|
TruPulse 3002 nano (FK10-HS)
|
TruPulse 4007 nano (FK10-HS)
|
TruPulse 5020 nano (FK10-EP)
|
TruPulse 2030 nano (FK10-EP)
|
TruPulse 2060 nano (FK10-EP)
|
TruPulse 2002 nano (FK10-RM)
|
TruPulse 2002 nano (FK10-EP)
|
TruPulse 1002 nano (FK10-EP)
|
TruPulse 1002 nano (FK10-HS)
|
TruPulse 4004 nano (FK10-HS)
|
TruPulse 2005 nano (FK10-RM)
|
TruPulse 2005 nano (FK10-EP)
|
TruPulse 1005 nano (FK10-HS)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Parâmetros laser | |||||||||||||||||||||
| Potência de saída média | 30 W | 100 W | 70 W | 70 W | 100 W | 130 W | 200 W | 20 W | 20 W | 70 W | 200 W | 300 W | 600 W | 20 W | 20 W | 20 W | 20 W | 40 W | 50 W | 50 W | 50 W |
| Potência máx. de pico de pulsos | > 7 kW | > 7 kW | > 10 kW | > 10 kW | > 10 kW | > 8 kW | > 8 kW | > 12 kW | > 12 kW | > 20 kW | > 50 kW | > 8 kW | > 10 kW | > 10 kW | > 10 kW | > 7 kW | > 7 kW | > 20 kW | > 10 kW | > 10 kW | > 7 kW |
| Qualidade do feixe (M²) | < 1,3 | < 1,3 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | 1,6 - 2,0 | 1,6 - 2,0 | 2,5 - 3,5 | 4,0 - 6,0 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,3 | < 1,3 | 2,5 - 3,5 | < 1,6 | < 1,6 | < 1,3 |
| Gama de comprimento de onda | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1061 nm - 1067 nm | 1059 nm - 1065 nm | 1060 nm - 1070 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm |
| Energia de pulso máx. | > 0,6 mJ | > 1,1 mJ | > 1,2 mJ | > 1 mJ | > 1,3 mJ | > 1,5 mJ | > 1,5 mJ | > 1 mJ | > 0,8 mJ | > 1,25 mJ | > 5 mJ | > 1,5 mJ | > 2,1 mJ | > 1 mJ | > 1,25 mJ | > 0,8 mJ | > 0,6 mJ | > 1,3 mJ | > 1 mJ | > 1,2 mJ | > 0,6 mJ |
| Intervalo de duração do impulso | 10 ns - 240 ns | 4 ns - 2000 ns | 3 ns - 2000 ns | 28 ns - 260 ns | 4 ns - 2000 ns | 5 ns - 2000 ns | 10 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 200 ns | 10 ns - 250 ns | 8 ns - 2000 ns | 12 ns - 1200 ns | 20 ns - 800 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 240 ns | 10 ns - 240 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 11 ns - 220 ns |
| Frequência de repetição de pulsos | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | Até 4166 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz |
| Modelo | |||||||||||||||||||||
| Dimensões (L x A x P) | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 115 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 115 mm | 423 mm x 417 mm x 133 mm | 423 mm x 417 mm x 133 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 95 mm | 473 mm x 417 mm x 133 mm | 447 mm x 417 mm x 88 mm | 622 mm x 482 mm x 177 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm |
| Instalação | |||||||||||||||||||||
| Temperatura ambiente | 0 °C - 45 °C | 5 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 10 °C - 48 °C | 10 °C - 44 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 10 °C - 44 °C | 15 °C - 38 °C | 15 °C - 40 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 42 °C |
PDF <1MB
Ficha de dados técnica
Os dados técnicos de todas as versões de produto como download.
Sem manutenção necessária
Lasers de fibra TruPulse nano são uma verdadeira tecnologia de "instalar e esquecer" que não requer manutenção durante todo o seu tempo de funcionamento. Portanto, não são esperados outras despesas operacionais.
Mais flexibilidade através de controle de pulso variável
A série TruPulse nano se beneficia da funcionalidade PulseTune. Essa oferece aos usuários uma seleção de durações de pulso de 3 ns a 2 µs. Isto permite uma flexibilidade insuperável na otimização de processos, maior produtividade e um aumento na qualidade do processo.
Alta confiabilidade e 3 anos de garantia
Nossos lasers são projetados para operação 24 horas por dia, 7 dias por semana e oferecem confiabilidade líder na indústria. Ainda oferecemos uma garantia padrão de 3 anos. O robusto cabo guia de raio e todos os outros componentes de conexão oferecem fácil integração do sistema.
Integração fácil
Lasers TruPulse nano são módulos de integração que geralmente são utilizados com óticas scanner e e hardware e software de controle associados. Nossos produtos têm uma interface padrão da indústria que está frequentemente presente em hardware e software de terceiros.
Interface de usuário para diagnóstico e monitoramento a laser
Para todos os produtos TruPulse nano está disponível uma interface de usuário gráfica (GUI). Esta GUI oferece funções versáteis ao usuário, além de um monitoramento do laser. Além disso, o software é usado para suporte da integração.
Opções para a qualidade do feixe
Série 1000 | Tipo S (Single mode M2< 1,3): gera um diâmetro de focagem muito fino (<20 micrômetros) com alta estabilidade de potência e grande profundidade de campo. Ideal para aplicações que requerem pequenos tamanhos de estrutura.
Série 2000 | Tipo Z (M2 <1,6): oferece maior potência máxima e a energia de pulso com apenas um leve aumento no diâmetro de focagem e uma boa profundidade de campo.
Série 3000 | Tipo L (Low Mode M2 1,6 - 2,0): para aplicações gerais de marcação com pontos e características ligeiramente maiores. As marcações são visíveis a olho nu.
Série 4000 | Tipo H (High Mode M2 2,5 - 3,5): oferece alta energia de pulso, potência máxima e pontos ainda maiores, ideal para linhas largas, aplicações com escrita preenchida e uma grande área de cobertura.
Série 5000 | Tipo M - Multi Mode (M2 4,0 - 6,0): energias de pulso máximas e durações de pulso maiores, otimizadas para soldagem e limpeza.
Série PulseTune
Dependendo dos requisitos, você pode escolher entre vários produtos em nossa série PulseTune.
- Os produtos de nível de entrada em RM (Reduced Mode) têm opções de pulso limitadas, bem como interfaces básicas de software e hardware. Nestes modelos, você pode usar duas formas de onda do PulseTune e trabalhar com uma frequência de pulso limitada de até 500 kHz.
- Com os modelos High Specification (HS), você se beneficia de nossa tecnologia PulseTune e de uma duração de pulso variável selecionável com 25 formas de onda predefinidas. Graças à melhoria do controle e da funcionalidade CW modulada, você pode processar com uma maior precisão. A frequência de repetição de pulsos pode chegar a até 1 MHz.
- Com a Extended Performance (EP), você pode escolher entre até 48 formas de onda PulseTune otimizadas. Assim, oferecemos a você nossa versátil fonte de laser de fibra com um melhor controle e funcionalidade CW modulada. Além disso, a energia dos pulsos e as potências de pico são ainda mais aumentadas. O intervalo de duração do pulso é de 3 a 2000 ns, a frequência dos pulsos chega a até 4 MHz.
Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
