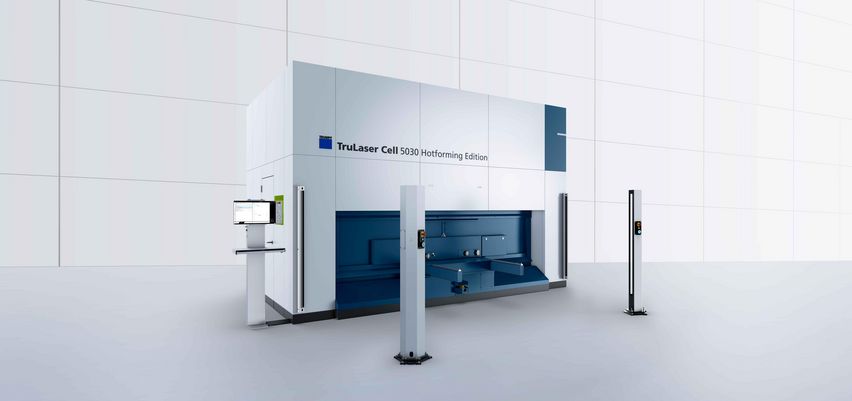

A estrutura do TruLaser Cell 5030 Hotforming Edition é não somente compacta, mas também muito fácil de utilizar e ergonômica. O trocador rotativo pode ser acessado tanto pela frente quanto pelas laterais. O layout da máquina pode ser configurado de forma flexível para planejar o layout do galpão de acordo com suas necessidades.
Sua máquina de corte laser 3D para componentes conformados a quente
Corte a laser 3D
Você quer começar com o corte 3D de alta qualidade - com uma relação custo-benefício atraente e com risco inicial reduzido? Então o TruLaser Cell 5030 Hotforming Edition é o seu sistema, porque é ideal para clientes que desejam expandir sua produção, mas ainda não precisam do mais alto nível de produtividade. O sistema de médio porte contém uma grande parte das funções inovadoras do TruLaser Cell 8030 e é superior a produtos comparáveis no mercado em termos de dinâmica, funções e robustez.
Graças à boa dinâmica básica da máquina combinada com o Dynamic Level 3, a máquina tem excelente desempenho em comparação com seus concorrentes de mercado no segmento.
O dispositivo de mudança rotativo permite um curto tempo de rotação. Em combinação com movimentos otimizados de aproximação e partida, tempos de inatividade curtos podem ser alcançados.
A nova máquina se baseia nas experiências das grandes bases instaladas de máquinas 3D na área de "Hotforming" (conformação a quente).

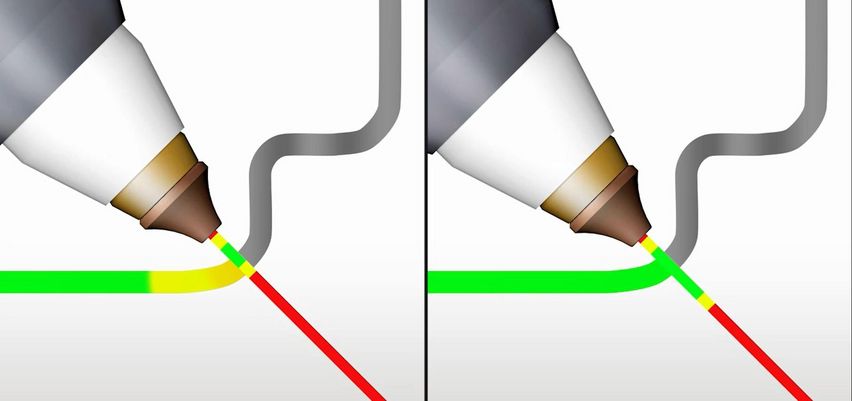

Processos de produção otimizados graças a recursos como a tecnologia X-Blast, FastLine Cell Basic ou ObserveLine Comfort & Professional.
![Parede frontal do chassi cortada a laser com a TruLaser Cell 8030](/filestorage/TRUMPF_Processed/_processed_/1/3/csm_MS-applications-automotive-crossmember_892ad0a601_7c083306c9.jpg)
Parede frontal do chassi conformada a quente e cortada a laser
Você pode processar peças de grandes séries no TruLaser Cell 5030 Hotforming Edition com um investimento inicial reduzido. Além disso, a programação NC oferece a máxima flexibilidade na geometria de seus componentes.
![Aplicação de soldagem a laser 3D TRUMPF TruLaser Cell B-pilar](/filestorage/TRUMPF_Processed/_processed_/6/c/csm_MS-applications-automotive-cutting-B-pillar-TruLaserCell_b9a6357f19_b3d8228e61.jpg)
Coluna B cortada a laser
O TruLaser Cell 5030 Hotforming Edition corta, de forma confiável, componentes 3D como colunas B para automóveis. O processamento de componentes conformados a quente com o laser é bem mais rentável do que com métodos convencionais. Além disso, é possível adaptar os componentes mais facilmente às novas exigências, graças à ferramenta flexível, o laser - inclusive em um momento posterior.
TruLaser Cell 5030 Hotforming Edition
|
|
---|---|
Área de deslocamento do eixo | |
Número máx. de eixos | 5 |
Área de deslocamento do eixo, eixo X | 3300 mm |
Área de deslocamento do eixo, eixo Y | 1500 mm |
Área de deslocamento do eixo, eixo Z | 600 mm |
Área de deslocamento do eixo, eixo B | ± 135 ° |
Área de deslocamento do eixo, eixo C | n x 360 ° |
Tamanho máx. da peça de trabalho | |
Tamanho máx. da peça de trabalho em X | 2840 mm |
Tamanho máx. da peça de trabalho em Y | 1040 mm |
Tamanho máx. da peça de trabalho em Z | 370 mm |
Velocidades máx. do eixo | |
Velocidade máx. do eixo, paralelamente ao eixo em X | 60 m/min |
Velocidade máx. do eixo, paralelamente ao eixo em Y | 60 m/min |
Velocidade máx. do eixo, paralelamente ao eixo em Z | 60 m/min |
Velocidade máx. do eixo, simultânea | 104 m/min |
Velocidade máx. do eixo, eixo B | 60 1/min |
Velocidade máx. do eixo, eixo C | 60 1/min |
Acelerações máx. dos eixos | |
Aceleração máx. do eixo, paralelamente ao eixo em X | 9,5 m/s2 |
Aceleração máx. do eixo, paralelamente ao eixo em Y | 9,5 m/s2 |
Aceleração máx. do eixo, paralelamente ao eixo em Z | 9,5 m/s2 |
Aceleração máx. do eixo simultânea | 16,5 m/s2 |
Aceleração máx. do eixo, eixo B | 200 rad/s2 |
Aceleração máx. do eixo, eixo C | 100 rad/s2 |
Precisão de posicionamento | |
Precisão de posicionamento dos eixos lineares (X, Y, Z) | 0,08 mm |
Precisão de posicionamento dos eixos rotativos (B) | 0,015 ° |
Laser | |
Potência laser máx. | 3000 W - 4000 W |
Lasers disponíveis | TruFiber |
Automatização do dispositivo de mudança rotativo | |
Carga máx. por lado | 260 kg |
Estações de trabalho | 2 |
Tempo secundário total típico | 4,8 s |
Tempo de rotação típico | 2,4 s |
Diâmetro do prato giratório | 4000 mm |
Altura de trabalho | 700 mm |
Os dados técnicos de todas as versões de produto como download.
![Imagem do produto TruTops Cell](/filestorage/TRUMPF_Processed/_processed_/2/7/csm_TruTopsCell-product-picture_439fdc1c5b_9b89ea3cf0.jpg)
TruTops Cell tem tudo o que você precisa para uma programação confortável de seus processamentos a laser 3D, quer se trate da programação de programas de corte a laser, soldagem a laser ou soldagem de revestimento a laser. Os dados CAD 3D são lidos por meio de inúmeras interfaces e corrigidos em caso de necessidade. O sistema cria processos automáticos de corte em todas as 3 dimensões. Além disso, são calculadas automaticamente propostas para dispositivos.
![](/filestorage/TRUMPF_Processed/_processed_/c/9/csm_Software-keyvisual_3c93a891a7_d367166d62.jpg)
Software
Desde a consulta do cliente até a entrega da peça fabricada – o portfólio de software da TRUMPF otimiza seu processo de produção completo. A TRUMPF combina, de forma inteligente, o software com máquinas e serviços em soluções da Indústria 4.0 sob medida para sua Smart Factory.
Dependendo da aplicação, você escolhe o laser certo para sua aplicação e pode combiná-lo perfeitamente com o TruLaser Cell 5030 Hotforming Edition.
![](/filestorage/TRUMPF_Processed/_processed_/6/d/csm_TRUMPF-TruLaserCell-5030-FocusLine-ObserveLine-Comfort_98e13d8233_32a6404963.jpg)
Os mais diferentes motivos podem fazer com que um cavaco fique preso na peça acabada. Com o processo de medição óptico ObserveLine Comfort, você pode detectar esse erro rapidamente, pois a opção verifica se cada contorno está com um recorte completo - e isso duas vezes mais rápido do que com sistemas equivalentes disponíveis no mercado. O ObserveLine Comfort tem várias vantagens em relação à medição com regulagem de distância. Assim o tempo de medição do processo é reduzido e até mesmo os menores diâmetros de furos e rebarbas inclinadas podem ser medidos.
![TRUMPF TruLaserCell 5030 ObserveLine Professional](/filestorage/TRUMPF_Processed/_processed_/8/b/csm_TRUMPF-TruLaserCell-5030-FocusLine-ObserveLine-Professional_71c7003b86_303e16dc38.jpg)
Leves colisões de bocais podem ocasionar um posicionamento incorreto mínimo, não visível para o operador, da óptica de corte. É produzido maior desperdício, aumentando os custos correspondentes. O processo óptico de medição ObserveLine Professional verifica, em intervalos regulares e definidos aleatoriamente, a precisão de posicionamento da máquina sem necessidade de nova configuração e praticamente sem consequências para o tempo de ciclo. As posições incorretas são detectadas e o desperdício é reduzido.
![Dispositivo para cortar chapas de teste e reajustar o TruLaser Cell 8030](/filestorage/TRUMPF_Processed/_processed_/d/7/csm_MS-options-TruLaser-Cell-8030-smart-optics-setup_74d71bdac7_4cad70f83a.jpg)
O Smart Optics Setup é um dispositivo integrado à estrutura da máquina para corte de chapas de teste e reajuste da máquina. A implementação é ainda mais fácil com macros padronizadas. Isso economiza tempo e dinheiro.
![TRUMPF TruLaser Cell 5030 FocusLine](/filestorage/TRUMPF_Processed/_processed_/6/1/csm_TRUMPF-TruLaserCell-5030-FocusLine_1e4bf7f5ec_fdbece065b.jpg)
FocusLine possibilita um ajuste programado da posição de foco em função do tipo e da espessura do material. O deslocamento da posição é feito por um espelho com impacto da pressão, cuja curvatura da superfície é afetada.
![Interface de controle TruLaser Cell 8030](/filestorage/TRUMPF_Processed/_processed_/4/5/csm_TruLaser-Cell-8030-options-control-interface_2caa5d1cc6_344c01f437.png)
Novos dispositivos podem ser facilmente integrados, com baixo custo, no comando da máquina por meio da interface pneumática e elétrica.
![TruTops Cell Basic](/filestorage/TRUMPF_Processed/_processed_/c/e/csm_TruTopsCell-Basic-product-picture_cc9ae85dc6_6950ff67fd.jpg)
Com a TruTops Cell Basic, os programas podem ser ajustados diretamente na máquina de forma mais simples, rápida e segura. A navegação no código NC é bastante simplificada, já que o contorno a ser modificado com o texto NC correspondente é selecionado por um clique do mouse. Todas as mudanças executadas são visualizadas imediatamente e, com isso, o trabalho no programa fica mais seguro do que nunca.
![FastLine Cell Basic](/filestorage/TRUMPF_Processed/_processed_/e/5/csm_TruLaserCell-5030-Hotforming-Edition-FastLine-Cell-Basic_ffaecc3e86_1f0df5b8cb.jpg)
FastLine Cell Basic melhora e otimiza o comportamento de partida da máquina durante o puncionamento para o corte do contorno. A produtividade de sua máquina pode ser aumentada até 20% em função do tipo e da espessura do material e do número de contornos a serem processados.
![](/filestorage/TRUMPF_Processed/_processed_/1/0/csm_Machines-systems-connectivity_09cb16b76c_c9f5068083.jpg)
A integração perfeita de muitas máquinas da TRUMPF em seu próprio mundo de software é fácil e sem problemas. Seja uma integração no Oseon ou uma conexão entre ferramentas monitoramento e análise - nós temos a solução adequada para todas as combinações. Com nossas interfaces baseadas no padrão OPC UA, também é possível uma conexão aos sistemas de software de terceiros.
Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
