Imagine dirigir um carro com 400 cavalos de potência - mas o seu carro simplesmente não vai desempenhar a capacidade total do motor na estrada. Para evitar que isso aconteça com você durante o corte a laser, nossas máquinas são projetadas de forma que a potência do laser alcance completamente a chapa. O pacote completo perfeitamente harmonioso de máquina, potência laser e funções, você encontra somente na TRUMPF. Você pode usar totalmente as potências laser de até 24 kW na peça de trabalho - isso oferece os melhores resultados, mesmo com peças difíceis.
Processamento produtivo, processo sem problemas
A TruLaser 5030 fiber, TruLaser 5040 fiber e a TruLaser 5060 fiber surpreendem pela alta velocidade de processamento e grande qualidade de peças reprodutíveis, mesmo com contornos complexos. Graças à potência do laser de estado sólido de até 24 kW, você obtém um excelente avanço. Sistemas de assistência inteligentes tornam todo o processamento mais produtivo e confiável do que nunca. A ligação com o operador é reduzida, os tempos de inatividade são mínimos.
Alta dinâmica de máquina graças aos acionamentos robustos e movimentos de eixo dinâmicos, mesmo em contornos complexos.
A BrightLine fiber permite uma qualidade excelente das peças e a respectiva remoção sem problemas.
Um novo design de bico reduz o consumo de nitrogênio em até 70% - com o dobro de capacidade de chapa.
Use toda a potência laser: nossas máquinas são projetadas de forma que cada kW atinja a chapa. Desta forma, você não apenas cria altas taxas de avanço, mas também pode processar a peça de trabalho de forma produtiva.
Smart Nozzle Automation garante uma qualidade alta de bico - mesmo em operação totalmente automática. O dispositivo de troca de bico pode ser retirado da máquina durante o corte e reequipado paralelamente.
Com a IHM Touchpoint várias vezes premiada, as tarefas de operação podem ser resolvidas com muito mais rapidez e de forma intuitiva, sem quedas no desempenho.
Faça o processamento de chapas no formato 6 x 2 m com rapidez e simplicidade.
Com a função CoolLine, você obtém até mesmo contornos finos em aço carbono espesso.
Com 24 kW o TruDisk 24001 corta até três vezes mais rápido.
![](/filestorage/TRUMPF_Processed/_processed_/4/6/csm_MS-applications-laser-cutting-thin-stainless-steel_c2698f00a4_e5f7275782.jpg)
Peça fina de aço carbono
A sua TruLaser Série 5000 fiber corta extremamente depressa, principalmente em chapas finas.
![](/filestorage/TRUMPF_Processed/_processed_/3/6/csm_MS-options-BrightLine-fiber_a5752adb71_101aa4c4ea.jpg)
Peças de fácil remoção
Com BrightLine fiber, uma combinação inteligente de um sistema óptico especial em conjunção com os bicos BrightLine otimizados para a corrente e de outras inovações tecnológicas, a TruLaser Série 5000 fiber fornece a mais alta qualidade de peça. O ponto chave: as arestas de corte de grande qualidade fazem com que suas peças não fiquem presas durante a respectiva remoção. As peças podem ser facilmente removidas, economizando muito tempo.
![](/filestorage/TRUMPF_Processed/_processed_/b/9/csm_MS-applications-laser-cutting-non-ferrous-metal_aa75b48273_a5506b79f7.jpg)
Corte de todos os materiais convencionais
A estrutura do TruDisk permite o processamento de metais não ferrosos com nitrogênio, sem a preocupação em relação a reflexões reversas. Além disso, a TRUMPF viabiliza o processamento de chapas revestidas com filme.
![](/filestorage/TRUMPF_Processed/_processed_/4/4/csm_MS-options-CoolLine_c061b45919_d2391a744c.jpg)
Aço carbono grosso, cortado com CoolLine
O método CoolLine resfria diretamente a peça de trabalho durante o corte a laser. Isso permite novas geometrias e aumenta a segurança de processo durante o processamento de aço carbono grosso.
![](/filestorage/TRUMPF_Processed/_processed_/6/6/csm_2d-laser-cutting-application-thick-mild-steel_caef8591b4_8059a6c18d.jpg)
Aço de construção espesso
Forte e de alta qualidade: O poderoso TruDisk 24001 corta facilmente aço e construção de até 50 mm de espessura.
![](/filestorage/TRUMPF_Processed/_processed_/b/6/csm_2d-laser-cutting-application-FlexLine_5ac903cfef_2601a2bb25.jpg)
A oscilação da qualidade do aço e da superfície pode ser cortada com FlexLine
Com o FlexLine você pode cortar aço e construção de diferentes qualidades de forma robusta, segura e com alta qualidade. Isto é garantido por parâmetros de corte especiais e um design de bico patenteado.
TruLaser 5030 fiber
|
TruLaser 5040 fiber
|
TruLaser 5060 fiber
|
|
---|---|---|---|
Dimensões | |||
Comprimento | 9229 mm | 11200 mm | 15500 mm |
Largura | 6145 mm | 6373 mm | 6373 mm |
Altura | 2200 mm | 2200 mm | 2200 mm |
Peso | |||
Peso da máquina base | 11700 kg 1 | 14300 kg 1 | 18500 kg 1 |
Velocidade máx. | |||
Simultâneo | 280 m/min | 280 m/min | 280 m/min |
Área de trabalho | |||
Eixo X | 3000 mm | 4000 mm | 6000 mm |
Eixo Y | 1500 mm | 2000 mm | 2000 mm |
Peso máx. da peça de trabalho em sem dispositivo de troca de paletes de carga pesada | 1100 kg | 2000 kg | 2900 kg |
Peso máx. da peça de trabalho em com dispositivo de troca de paletes de carga pesada | 1800 kg | 3300 kg | 4900 kg |
Peso máx. da peça de trabalho em ambos os paletes com dispositivo de troca de paletes de carga pesada | 2200 kg 2 | 3500 kg 2 | 5700 kg 2 |
Dados específicos do laser - TruDisk 6001 | |||
Potência laser máx. | 6000 W | 6000 W | 6000 W |
Espessura máx. da chapa de aço de construção | 32 mm | 32 mm | 32 mm |
Espessura máx. da chapa de aço de construção com pacote de corte extensão da espessura da chapa | 32 mm | 32 mm | 32 mm |
Espessura máx. da chapa de aço inoxidável | 35 mm | 35 mm | 35 mm |
Espessura máx. da chapa de aço inoxidável com pacote de corte extensão da espessura da chapa | 35 mm | 35 mm | 35 mm |
Espessura máx. da chapa de alumínio | 25 mm | 25 mm | 25 mm |
Espessura máx. da chapa de cobre | 10 mm | 10 mm | 10 mm |
Espessura máx. da chapa de latão | 10 mm | 10 mm | 10 mm |
Dados específicos do laser - TruDisk 8001 | |||
Potência laser máx. | 8000 W | 8000 W | 8000 W |
Espessura máx. da chapa de aço de construção | 32 mm | 32 mm | 32 mm |
Espessura máx. da chapa de aço de construção com pacote de corte extensão da espessura da chapa | 32 mm | 32 mm | 32 mm |
Espessura máx. da chapa de aço inoxidável | 40 mm | 40 mm | 40 mm |
Espessura máx. da chapa de alumínio | 25 mm | 25 mm | 25 mm |
Espessura máx. da chapa de cobre | 16 mm | 16 mm | 16 mm |
Espessura máx. da chapa de latão | 10 mm | 10 mm | 10 mm |
Dados específicos do laser - TruDisk 10001 | |||
Potência laser máx. | 10000 W | 10000 W | 10000 W |
Espessura máx. da chapa de aço de construção | 32 mm | 32 mm | 32 mm |
Espessura máx. da chapa de aço de construção com pacote de corte extensão da espessura da chapa | 32 mm | 32 mm | 32 mm |
Espessura máx. da chapa de aço inoxidável | 40 mm | 40 mm | 40 mm |
Espessura máx. da chapa de alumínio | 30 mm | 30 mm | 30 mm |
Espessura máx. da chapa de cobre | 16 mm | 16 mm | 16 mm |
Espessura máx. da chapa de latão | 12,7 mm | 12,7 mm | 12,7 mm |
Dados específicos do laser - TruDisk 12001 | |||
Potência laser máx. | 12000 W | 12000 W | 12000 W |
Espessura máx. da chapa de aço de construção | 32 mm | 32 mm | 32 mm |
Espessura máx. da chapa de aço de construção com pacote de corte extensão da espessura da chapa | 50 mm | 50 mm | 50 mm |
Espessura máx. da chapa de aço inoxidável | 40 mm | 40 mm | 40 mm |
Espessura máx. da chapa de aço inoxidável com pacote de corte extensão da espessura da chapa | 50 mm | 50 mm | 50 mm |
Espessura máx. da chapa de alumínio | 30 mm | 30 mm | 30 mm |
Espessura máx. da chapa de alumínio com pacote de corte extensão da espessura da chapa | 40 mm | 40 mm | 40 mm |
Espessura máx. da chapa de cobre | 16 mm | 16 mm | 16 mm |
Espessura máx. da chapa de latão | 12 mm | 12 mm | 12 mm |
Dados específicos do laser - TruDisk 24001 | |||
Potência laser máx. | 24000 W | 24000 W | 24000 W |
Espessura máx. da chapa de aço de construção | 40 mm | 40 mm | 40 mm |
Espessura máx. da chapa de aço de construção com pacote de corte extensão da espessura da chapa | 60 mm | 60 mm | 60 mm |
Espessura máx. da chapa de aço inoxidável | 40 mm | 40 mm | 40 mm |
Espessura máx. da chapa de aço inoxidável com pacote de corte extensão da espessura da chapa | 60 mm | 60 mm | 60 mm |
Espessura máx. da chapa de alumínio | 40 mm | 40 mm | 40 mm |
Espessura máx. da chapa de cobre | 16 mm | 16 mm | 16 mm |
Espessura máx. da chapa de latão | 12,7 mm | 12,7 mm | 12,7 mm |
Valores de consumo | |||
Absorção de potência média na produção - TruDisk 6001 | 15 kW | 15 kW | 15 kW |
Absorção de potência média na produção - TruDisk 8001 | 17 kW | 17 kW | 17 kW |
Absorção de potência média na produção - TruDisk 10001 | 19 kW | 19 kW | 19 kW |
Absorção de potência média na produção - TruDisk 12001 | 25 kW | 25 kW | 25 kW |
Absorção de potência média na produção - TruDisk 24001 | 33 kW | 33 kW | 33 kW |
Os dados técnicos de todas as versões de produto como download.
Alta produtividade e com a melhor qualidade: as funções robustas garantem os melhores resultados de usinagem.
Segurança de processo e apoio ao operador
![](/filestorage/TRUMPF_Processed/_processed_/3/3/csm_TruLaser-Nanojoints-and-Microjoints_4d49b8375b_3e24c72174.jpg)

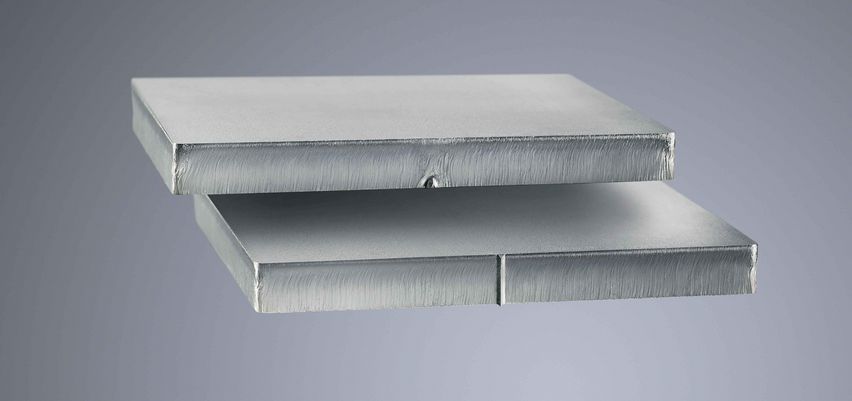

Dependendo da geometria do componente, as nanojuntas permitem processamento seguro e eficiente em termos de recursos de seus componentes: maior produtividade, melhor qualidade da peça e remoção mais fácil da peça, graças à fixação mínima ao esqueleto. Em muitos casos, não há necessidade de retrabalho. Em contrapartida, as microjuntas fixam o componente em toda a espessura da chapa com uma barra de retenção no esqueleto. Na maioria dos casos, o dano visível ao contorno requer um retrabalho manual demorado dos componentes. A remoção de peças é mais complexa com espessuras de chapa finas, com espessuras médias de chapa é quase impossível.
![](/filestorage/TRUMPF_Processed/_processed_/4/3/csm_MS-applications-laser-cutting-CoolLine-fiber_2859c956e5_9eb3bb6f69.jpg)
O aço carbono aquece fortemente durante o corte a laser, podendo derreter de forma descontrolada. Com CoolLine isso não acontece. Durante o processamento, bicos com furos precisos pulverizam a peça com névoa de água em volta do raio laser. A energia de evaporação da água faz com que o material em volta do raio laser seja resfriado. A CoolLine permite assim novas geometrias, um nesting mais apertado e aumenta a segurança de processo durante o processamento de aço carbono grosso.
A AdjustLine possibilita um ajuste simples do processo de corte a diferentes qualidades de material. A função aumenta a segurança de processo, principalmente durante o corte de material de má qualidade. Isso significa: menos peças de resíduo com custos de material reduzidos. O operador liga ou desliga a AdjustLine em qualquer momento, não é necessária nenhuma programação.
A proteção contra colisão para seu cabeçote de corte garante a mais alta segurança de processo. Você se beneficia de tempos de inatividade mais curtos por meio de uma disponibilidade aumentada da máquina. No caso de colisões são evitadas danificações no cabeçote de corte.
A função Código de Matriz de Dados possibilita a identificação rápida e segura de peças com um código de indústria padronizado. Em poucos segundos, o laser de sua máquina plana aplica um código 2D (DataMatrix) de pontos em uma peça. Ele contém informações para a cadeia de processos. O código serve para acessar o programa adequado na máquina seguinte.
Com o aplicativo MobileControl é possível operar e controlar suas máquinas de uma maneira simples e flexível, porque o aplicativo transfere a superfície do painel de comando padrão para a tela tátil de seu tablet. O aplicativo permite acessar informações da máquina como, por exemplo, o local de remoção, em diferentes localizações no respectivo ambiente de trabalho ou trocar os programas.
Com o Drop&Cut, você aproveita as chapas residuais de maneira simples, intuitiva e eficiente. Graças a uma câmera, a imagem ao vivo do interior da máquina surge diretamente em sua interface de usuário. Você pode aplicar um número qualquer de geometrias da peça sobre a chapa restante. Isso economiza muito tempo na produção posterior de peças individuais. Desse modo, não são necessários passos de processo como o alinhamento da chapa, a medição da posição da chapa ou o deslocamento de ponto zero.

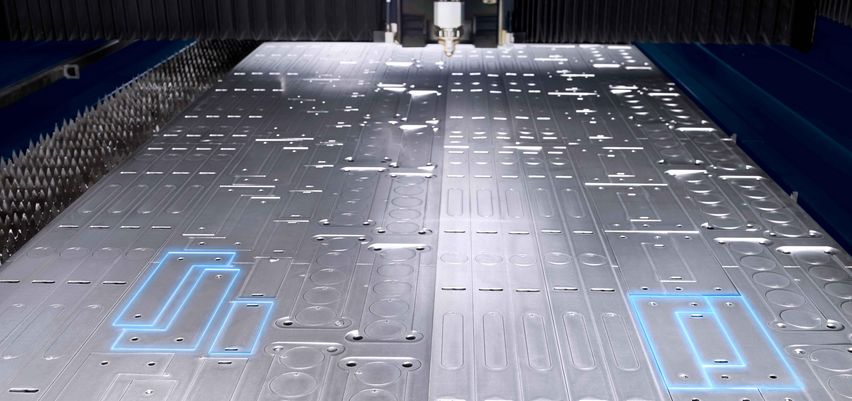

O Sorting Guide é um sistema de assistência baseado em câmera, que auxilia os trabalhadores durante a remoção e classificação de peças de chapa metálica. Ele marca as peças com cores de acordo com o pedido do cliente ou com o processo de acompanhamento. Assim, o trabalhador pode colocar as peças cortadas nos paletes facilmente, rapidamente e sem erros.
Produzir de maneira autônoma e evitar paradas: com Smart Rerun, a sua máquina continua automaticamente a produção após uma colisão leve ou uma falha de corte. Para evitar refugos, o foco está sempre na retomada dentro do contorno. Um salto para a próxima peça ocorre somente se isso não for possível. O objetivo é manter a produção sempre funcionando.
![Keyvisual Connectivity](/filestorage/TRUMPF_Processed/_processed_/1/0/csm_Machines-systems-connectivity_09cb16b76c_88ae20fff3.jpg)
A integração perfeita de muitas máquinas da TRUMPF em seu próprio mundo de software é fácil e sem problemas. Seja uma integração no Oseon ou uma conexão entre ferramentas monitoramento e análise - nós temos a solução adequada para todas as combinações. Com nossas interfaces baseadas no padrão OPC UA, também é possível uma conexão aos sistemas de software de terceiros.
Vidros de proteção limpos mantêm a qualidade de corte a um alto nível a longo prazo. Um sensor monitora permanentemente o estado do vidro de proteção para que você saiba quando deve substituir os vidros de proteção. A limpeza e substituição têm custos reduzidos e são efetuadas somnete em caso de necessidade.
Flexibilidade
Agora, a função EdgeLine Bevel pode ainda mais: use esta função para cortar chanfros e escareamentos e arredondar as bordas diretamente na sua máquina de corte laser. Dessa maneira você reduz o seu esforço em passos adicionais do processo e evita chapas afiadas. A programação simples e rápida do EdgeLine Bevel suporta a sua diversidade de aplicações. Concretamente, isso significa: você pode processar chanfros com diferentes ângulos e escareamentos em vários tamanhos. Além disso, as bordas arredondadas aumentam a qualidade visual de seus componentes e reduzem o risco de ferimentos por corte.
Autonomia
Durante o corte, o sistema olha pelo bico para a folga de corte, monitora o processo de corte e controla de forma autônoma a velocidade de avanço. Mesmo quando a espessura da chapa apresenta variações em uma chapa ou quando há oscilações de qualidade, como ferrugem e restos de tinta, na chapa, o sistema de sensores garante o avanço certo durante o corte térmico e por fusão. A análise de dados permite um corte estável e rápido. As interrupções no corte podem ser evitadas, o que reduz significativamente o descarte de peças. O operador também tem sua carga reduzida. Ele pode acessar a qualquer momento os parâmetros de processo mais importantes, bem como uma imagem ao vivo pelo bico, e se mantém informado ativamente caso seja necessária uma intervenção.
O estado perfeito dos bicos e das lentes é uma condição importante para a segurança de processo ideal e para a qualidade das peças. Smart Nozzle Automation combina funções inteligentes, como LensLine para aumentar a vida útil de sua lente, que garantem exatamente isso, inclusive em operação totalmente automática. A função reconhece e elimina, de forma autônoma, muitas causas que possam prejudicar o resultado do corte; os ciclos de limpeza e substituição do bico podem ser muito melhor planejados.
Agora você recebe a função para evitar colisões em dois modos diferentes. Seja no modo de chapa ou modo de peça individual: a necessidade de utilização de microjuntas é reduzida ao mínimo possível. Isso economiza tempo demorado de retrabalho. Mesmo a descarga automática de peças é possível, pois não há tombamento.
Um sistema de câmeras detecta com precisão a posição das chapas colocadas e permite o retrabalho altamente preciso de peças já cortadas. Além disso, a DetectLine mede automaticamente um pente de foco cortado e ajusta a posição de foco.
Produtividade
![](/filestorage/TRUMPF_Processed/_processed_/f/4/csm_MS-options-Highspeed_28eec2e1a5_69473a041f.jpg)
Rápido e econômico - sem comprometer a qualidade: com o Highspeed, você bate recordes no corte com nitrogênio com laser de estado sólido. Você consegue dobrar sua capacidade de chapa de espessura média e grande de aço carbono e aço inoxidável. Também é possível dobrar a velocidade de avanço. O design especial do bico reduz o consumo de gás de corte em até 40% e evita a formação de rebarbas em contornos afiados. O processo também possibilita que novas espessuras de chapa sejam processadas com nitrogênio. Em conjunto com a TruDisk 8001, a TruLaser 5030 fiber corta aço carbono com espessura de até 12 mm.
Muito rápido, muito econômico: com esse processo Highspeed, você reduz o consumo de gás de corte no corte com nitrogênio em até 70%. Isso é possível graças a um design de bico patenteado. Ao mesmo tempo, com o Highspeed Eco você consegue dobrar sua capacidade de chapa de espessura média e grande de aço carbono e aço inoxidável e aumentar a velocidade de avanço em até 100%. A qualidade não fica comprometida. O Highspeed Eco evita a formação de rebarbas em contornos afiados. O processo permite que novas espessuras de chapa sejam processadas com nitrogênio. Em conjunto com a TruDisk 8001, a TruLaser 5030 fiber corta aço carbono com espessura de até 12 mm.
![](/filestorage/TRUMPF_Processed/_processed_/7/1/csm_TruLaser-5030-fiber-L76-24kW_c16d9d34b9_68ef06f14d.jpg)
Com 24 kW, o novo TruDisk 24001 dobra a potência laser da TruLaser Série 5000. Assim, as máquinas de corte laser processam componentes até três vezes mais rápido e aumentam o rendimento de chapas em até 80% por hora, dependendo do material. Deseja aumentar ainda mais a produtividade e a qualidade das peças da sua produção? Então, com certeza você vai aproveitar a potência laser de 24 kW deste laser. Acima de tudo, você pode fabricar com eficiência componentes em espessuras de chapa média ou alta em todos os materiais. Além disso, graças à potência laser em dobro, você melhora a qualidade das suas peças cortadas.
Qualidade
![](/filestorage/TRUMPF_Processed/_processed_/3/6/csm_MS-options-BrightLine-fiber_a5752adb71_f8820907b5.jpg)
O BrightLine fiber faz do laser de estado sólido uma ferramenta universal: a função possibilita resultados de corte de alta qualidade ao longo de toda a faixa de espessuras de chapa. Além disso, são mantidas várias vantagens do laser de estado sólido durante o processamento de chapa fina, principalmente as velocidades elevadas.
![](/filestorage/TRUMPF_Processed/_processed_/0/9/csm_MS-options-PierceLine_bf37e307d5_905d0fa39a.jpg)
O PierceLine monitora e regula o processo de furação. Isso preserva o material e a máquina, aumenta a qualidade das peças e reduz o tempo de punção em até 80%.
![](/filestorage/TRUMPF_Processed/_processed_/2/b/csm_MS-options-performance-package_a653365e15_2afa601992.jpg)
Os inovadores bicos de desempenho e os dados de corte otimizados do pacote de desempenho possibilitam logo dois grandes cortes para a frente durante o corte por fusão na chapa fina: um avanço na qualidade e uma produtividade significativamente mais alta.
O misturador de gás integrado combina os gases de corte nitrogênio e oxigênio entre si - automaticamente e sem qualquer envolvimento do operador. O uso de uma mistura gasosa em conjunto com alta potência laser melhora a qualidade das peças em aço de construção e alumínio. Dependendo do tipo de material, liga do material e qualidade do material, a rebarba do componente cortado a laser pode ser reduzida.
![](/filestorage/TRUMPF_Processed/_processed_/0/8/csm_MS-options-FlexLine_5da842fb73_8678d0468c.jpg)
Alta tolerância de material, processo estável: Com o FlexLine você obtém os melhores resultados de corte possíveis em aços de construção de diferentes qualidades. Graças ao design patenteado do bico e aos parâmetros de corte especiais, você pode cortar contornos delicados com segurança, mesmo em chapas grossas. Desta forma, você permanece flexível e faz o melhor uso do seu material.
![](/filestorage/TRUMPF_Processed/_processed_/5/c/csm_Software-TruTops-Boost-key-visual_ddfa345de9_3db63a0f34.jpg)
TruTops Boost
Configure e programe suas máquinas de laser 2D, puncionadeiras e máquinas combinadas de forma inteligente com TruTops Boost, sua solução 3D tudo-em-um. Várias soluções de automação economizam tempo em operações rotineiras e o conjunto comum de aninhamentos economiza tempo e material. Além disso, você sempre mantém uma visão geral de todas as ordens de produção e assegura um trabalho orientado ao pedido.
![](/filestorage/TRUMPF_Processed/_processed_/a/b/csm_Software-keyvisual-product-page_48a00c2f80_c0129dd4b2.jpg)
Software
Desde a consulta do cliente até a entrega da peça fabricada – o portfólio de software da TRUMPF otimiza seu processo de produção completo. A TRUMPF combina, de forma inteligente, o software com máquinas e serviços em soluções da Indústria 4.0 sob medida para sua Smart Factory.
Selecione os componentes de automação corretos para a sua máquina de corte laser a partir de um grande módulo. A TRUMPF oferece soluções que otimizam a sua cadeia de processos e que vão desde o carregamento semiautomático até à célula de produção totalmente automática com conexão ao armazém.
![](/filestorage/TRUMPF_Processed/_processed_/e/1/csm_LoadMaster-product-picture_ddac7fb3fb_fe176ee123.jpg)
Carregar
Um início na automação: o LoadMaster permite o carregamento automático de sua máquina com chapas brutas.
![](/filestorage/TRUMPF_Processed/_processed_/f/f/csm_LiftMaster-Compact-product-picture_f5f7aca087_a1c7d4f8e8.jpg)

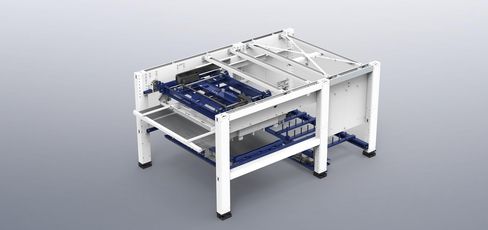

Carregamento e descarregamento
O LiftMaster Compact carrega e descarrega a sua máquina de forma totalmente automática. O LiftMaster Linear Basic aumenta o aproveitamento de até duas máquinas
![](/filestorage/TRUMPF_Processed/_processed_/0/6/csm_LiftMaster-product-picture_c6f9bd67b1_b8ffbef2f4.jpg)
Carregamento e descarregamento / separação de peças
A solução de automação LiftMaster abrange um grande leque de funções de automação. Ela carrega e descarrega, mas é também adequada para o manuseio de paletes ou para a remoção das peças. O LiftMaster Sort separa peças acabadas da grelha restante. LiftMaster Store e LiftMaster Store Linear conectam seu sistema diretamente com o armazém. O SortMaster ordena as peças acabadas automaticamente.
![](/filestorage/TRUMPF_Processed/_processed_/0/2/csm_TruStore-Series-1000-product-picture_9662936e85_68e9760634.jpg)
Sistema de armazenagem
Os sistemas de armazenagem da TruStore série 1000 e da TruStore série 3000 permitem organizar seu manuseio de material de acordo com suas necessidades.
Dependendo do país, pode haver divergências na oferta de produtos e nos dados apresentados. Reserva-se o direito de efetuar alterações em tecnologia, equipamento, preço e oferta de acessórios. Entre em contato com nosso parceiro no local para saber se o produto está disponível em seu país.
Notas de rodapé-
Entspricht dem Maschinengewicht mit Standardausstattung. Das Gewicht kann je nach Ausstattung variieren.
-
O peso máximo da peça de trabalho em ambos os paletes é idêntico. Entretanto, existem distribuições diferentes do peso da peça de trabalho nos paletes. Sem dispositivo de troca de paletes de carga pesada distribuição de no máx. 30 mm/30 mm de espessura da chapa por palete e formato. Com dispositivo de troca de paletes de carga pesada distribuição de no máx. 50 mm/10 mm de espessura da chapa por palete e formato.
Nota:
As tabelas de corte padrão instaladas na máquina vão até 25 mm (4, 6 e 8 kW) e até 30 mm (10 kW). Parâmetros de corte para espessuras acima destes vlores são programáveis e devem ser desenvolvidas usando o material a ser cortado.
