O melhor da classe
O LiftMaster Compact é a unidade de carregamento e descarregamento mais rápida e compacta no portfólio da TRUMPF. A solução de automação dinâmica e flexível é especialmente atraente para tempos rápidos de execução de placas, independentemente se há ou não conexão ao armazém. Ele necessita de pouco espaço e economiza tempo e dinheiro devido aos ciclos curtos de 90 segundos.
O LiftMaster Compact funciona também sem operadores 24 horas por dia com segurança.
Para um ciclo de carregamento e descarregamento completo, incluindo troca de paletes, o LiftMaster Compact precisa de apenas 90 segundos.
Com o carregador sincronizado, o LiftMaster Compact faz o carregamento e o descarregamento de suas peças de trabalho paralelamente.
Amplie seu LiftMaster Compact em uma célula de processamento completa com uma estação de triagem TruStore ou PartMaster.
|
LiftMaster Compact formato grande
|
LiftMaster Compact formato máxi
|
|
|---|---|---|
| Carregar | ||
| Formato máx. da chapa | 3000 mm x 1500 mm | 4000 mm x 2000 mm |
| Formato mín. da chapa | 1000 mm x 1000 mm | 1000 mm x 1000 mm |
| Espessura máx. da chapa | 25 mm | 25 mm |
| Peso máx. da chapa | 900 kg | 1600 kg |
| Peso máx. de carga de paletes de peças prontas | 3000 kg | 5000 kg |
| Altura máx. da pilha de carga autônoma | 300 mm | 300 mm |
| Altura máx. da pilha de carga TruStore | 170 mm | 170 mm |
| Descarregamento | ||
| Formato máx. da chapa | 3000 mm x 1500 mm | 4000 mm x 2000 mm |
| Formato mín. da chapa | 150 mm x 150 mm | 150 mm x 150 mm |
| Espessura máx. da chapa | 25 mm | 20 mm |
| Espessura máx. da chapa (dentes com cintas) | 15 mm | 15 mm |
| Peso máx. da chapa | 900 kg | 1260 kg |
| Peso máx. de descarga dos paletes de peças acabadas | 3000 kg | 5000 kg |
| Altura máx. da pilha de descarga autônoma | 250 mm | 250 mm |
| Altura máx. da pilha de descarga TruStore | 170 mm | 170 mm |
Os dados técnicos de todas as versões de produto como download.

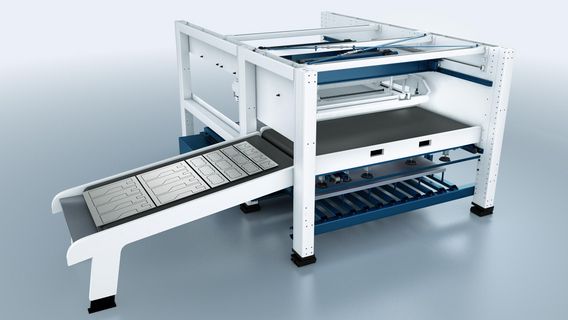

Com o PartMaster é possível retirar manualmente as peças acabadas e as grelhas residuais de forma simples.

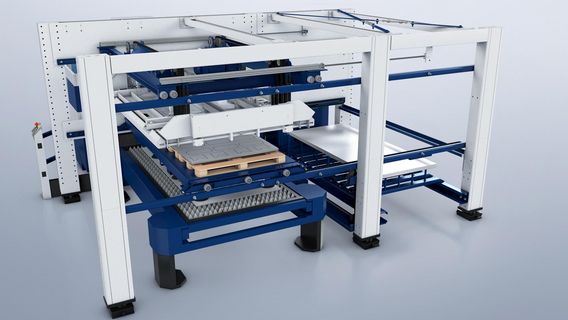

O carregador sincronizado é composto por uma estrutura de ventosas que suporta um palete de peças acabadas para o depósito das placas cortadas. Ele se desloca horizontalmente entre a mesa de material em bruto e o dispositivo de troca de paletes.

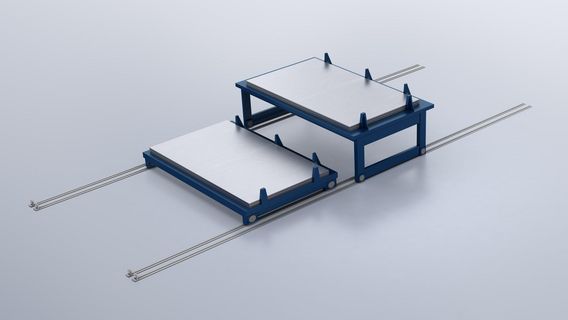

No lugar da mesa para material em bruto padrão, é possível utilizar carros de carregamento.
TruLaser 3030 fiber com LiftMaster Compact, PartMaster e TruStore 3030

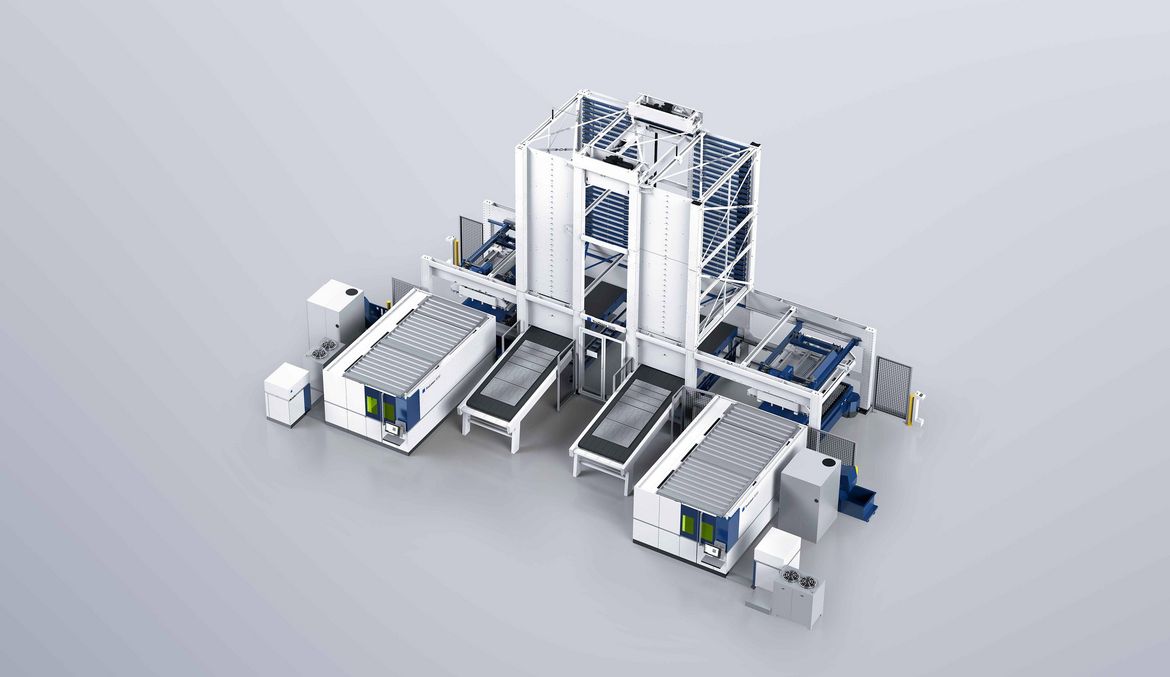

Duas máquinas TruLaser 3030 com dois LiftMaster Compact e um TruStore 3030
TruLaser 5030 fiber com LiftMaster Compact e TruStore 3030
TruLaser 3030 fiber - A poderosa célula de produção com sistemas de assistência inteligentes
