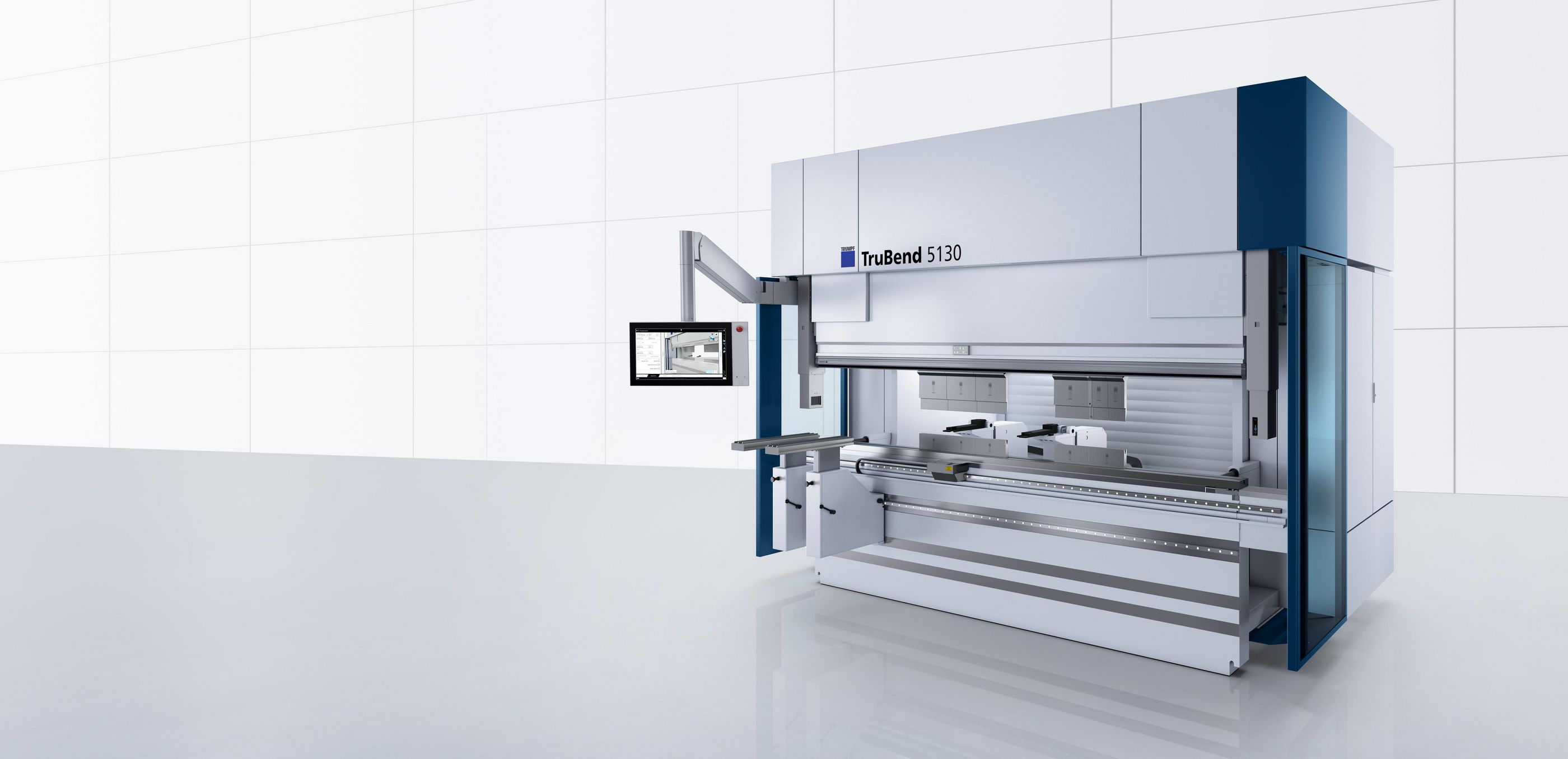

TruBend, seria 5000, produktywna maszyna uniwersalna

Prasy krawędziowe

TruBend, seria 5000

Produktywna maszyna uniwersalna

DO OFERTY

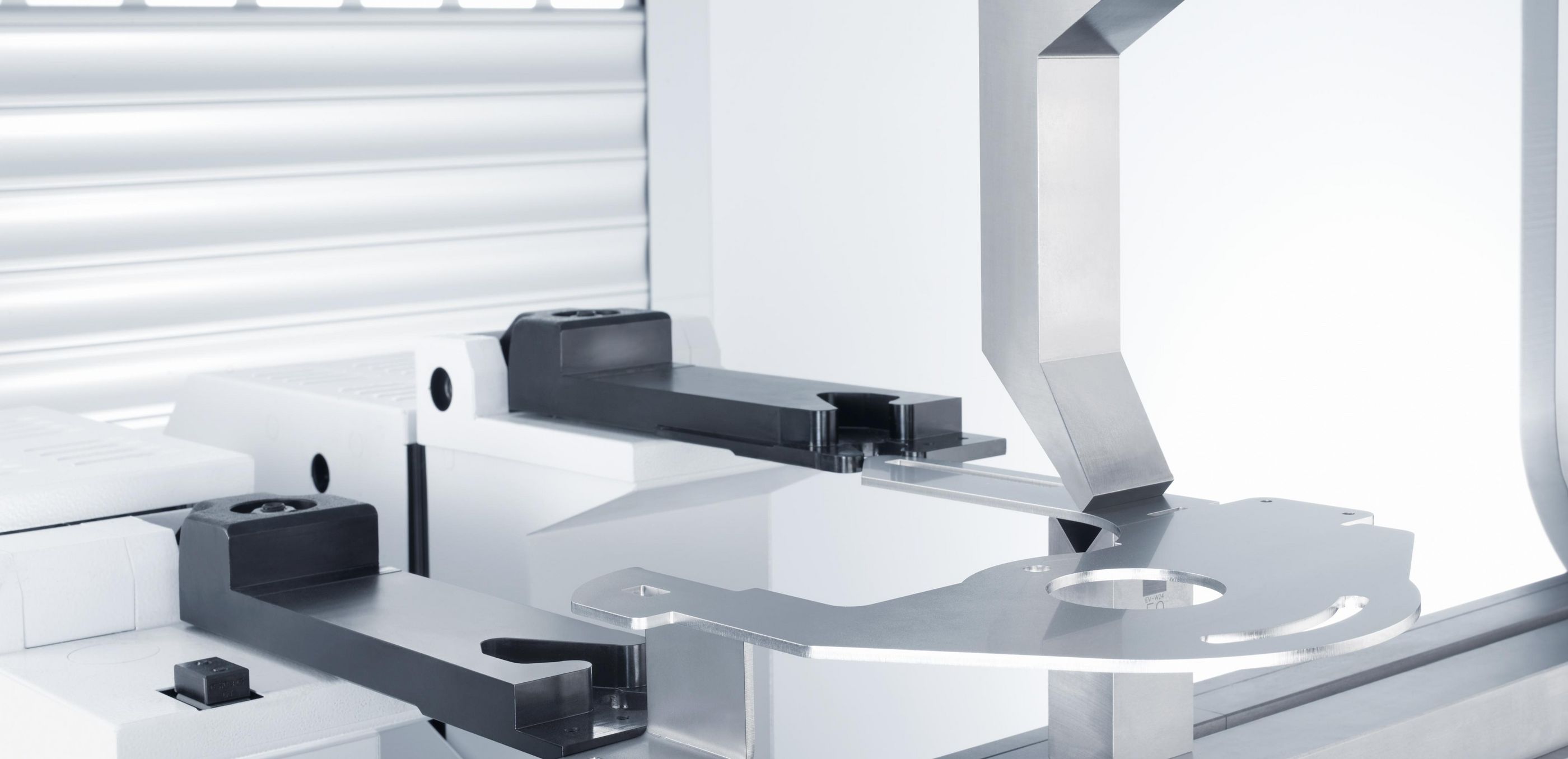

TruBend, seria 5000, 6-osiowy zderzak tylny

Prasy krawędziowe

TruBend, seria 5000

Elastyczna produkcja dzięki 6-osiowemu zderzakowi tylnemu

DO OFERTY

Prasy krawędziowe

TruBend, seria 5000

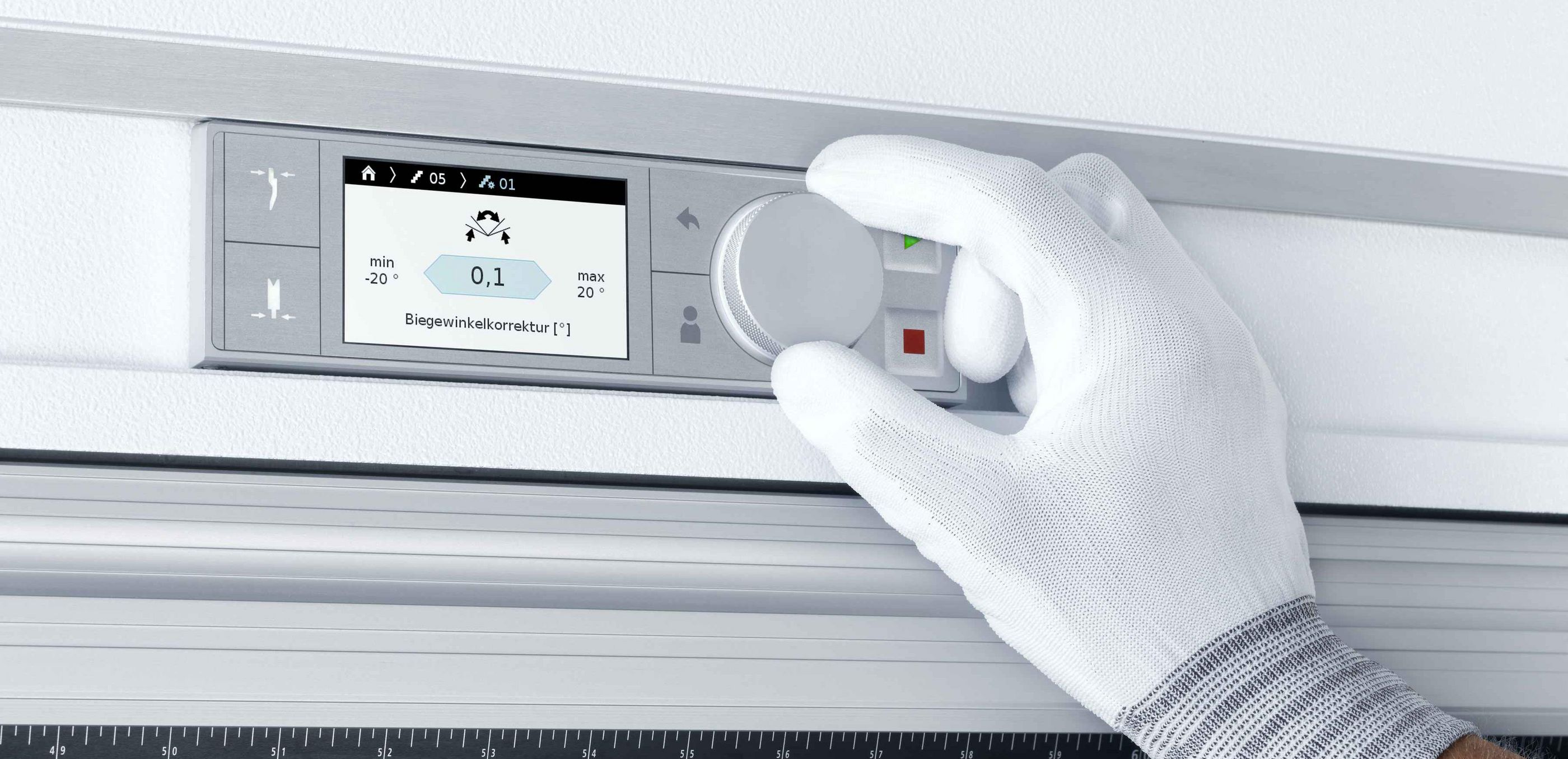

MobileControl pozwala zaoszczędzić czas

DO OFERTY

Prasy krawędziowe

TruBend, seria 5000

Automatyczna wymiana narzędzia

DO OFERTY

Zamknij

Produktywna maszyna uniwersalna

TruBend serii 5000 jest najbardziej udaną prasą krawędziową firmy TRUMPF na świecie. Począwszy od programowania, poprzez zbrojenie, aż po właściwe gięcie, produkcja staje się bezkonkurencyjnie wydajna. Innowacyjne cechy, takie jak przesuwanie dolnego narzędzia i 6-osiowy zderzak tylny dają pełną swobodę aplikacji. Różnorodność innowacji, takich jak koncepcja rewolucyjnie łatwego i intuicyjnego sterowania oraz nowatorskie rozwiązania w zakresie ergonomii, ułatwiają pracę operatorowi.

Cicho i szybko

On-Demand Servo Drive pracuje efektywnie energetycznie, szybko i cicho.

Systemy pomiaru kąta

Dzięki systemom pomiaru kąta z rodziny ACB już pierwszy detal będzie perfekcyjny.

Łatwość w obsłudze i ergonomiczność

Liczne możliwości wyposażenia sprawiają, że praca jest bardziej przyjemna, bezpieczna i produktywna.

Łatwe sterowanie

Dzięki układowi sterowania TruBend obsługa jest tak łatwa i intuicyjna jak obsługa tabletu.

Automatyczna wymiana narzędzia

Automatyczna wymiana narzędzia. ToolMaster wykonuje wszystkie procesy zbrojenia.

Elastyczność dzięki 6-osiowemu zderzakowi tylnemu

6-osiowy zderzak tylny daje pełną swobodę aplikacji.

TruBend, seria 5000

Zalety TruBend serii 5000

Systemy pomiaru kąta ACB wireless i laser ACB

On Demand Servo Drive

TCB – Thickness Controlled Bending

Efektywność energetyczna

Napęd On-Demand Servo Drive pracuje nie tylko wyjątkowo efektywnie energetycznie i cicho, lecz także jest wyjątkowo szybki; osiąga prędkość 220 mm/s.

TruBend serii 5000 z przesuwaniem dolnego narzędzia

Przesuwanie dolnego narzędzia

Przesuwanie dolnego narzędzia pozwala na specjalne zastosowanie, takie jak np. falcowanie, które przebiega w sposób produktywny.

Optymalne oświetlenie diodami świetlnymi

Dodatkowe diody świetlne zapewniają optymalne oświetlenie i zapobiegają dodatkowo wzrostowi temperatury, który może przeszkadzać operatorowi.

Inteligentny pomiar kąta

Dzięki oprogramowaniu do pomiaru kątów ACB Wireless i ACB Laser mogą Państwo teraz mierzyć kąty jeszcze łatwiej i szybciej. Dzięki nowej technologii ACB Speed odsprężynowanie musi być mierzone tylko na pierwszym giętym detalu. Następnie oprogramowanie inteligentnie stosuje przeanalizowane dane do wszystkich pozostałych detali – oszczędzając Państwu do 35% czasu cyklu. Ponadto baza danych materiałów ACB Smart, która jest zawsze aktualna, może być dowolnie wybrana na sterowniku.

TruBend serii 5000, kompleksowy detal z cienkiej blachy

TruBend serii 5000 wygina także kompleksowe detale z cienkiej blachy z wysoką dokładnością kąta.

TruBend, seria 5000, detal z grubej blachy

Także w przypadku detali z grubej blachy maszyny TruBend Serii 5000 pracują z dużą dokładnością kąta.

Także w przypadku detali z grubej blachy maszyny serii TruBend pracują z dużą dokładnością kąta.

TruBend Seria 5000 wygina nawet długie profile z dużą dokładnością kąta.

Anulowanie

Porównaj produkty

Produkt wyjściowy Twój produkt wyjściowy

1. Model porównawczy 2. Model porównawczy (opcjonalnie)

Porównaj teraz

TruBend 5085
TruBend 5085 (S)
TruBend 5130
TruBend 5170
TruBend 5170 (S)
TruBend 5230
TruBend 5230 (S)
TruBend 5320

	TruBend 5085 Porównaj produkt	TruBend 5085 (S) Porównaj produkt	TruBend 5130 Porównaj produkt	TruBend 5170 Porównaj produkt	TruBend 5170 (S) Porównaj produkt	TruBend 5230 Porównaj produkt	TruBend 5230 (S) Porównaj produkt	TruBend 5320 Porównaj produkt
Siła docisku	850 kN	850 kN	1300 kN	1700 kN	1700 kN	2300 kN	2300 kN	3200 kN
Długość gięcia	2210 mm	2720 mm	3230 mm	3230 mm	4250 mm	3230 mm	4250 mm	4420 mm
Wolny otwór przelotowy	1750 mm	2260 mm	2690 mm	2690 mm	3680 mm	2690 mm	3680 mm	3680 mm
Użyteczna wysokość montażowa	385 mm	615 mm	385 mm	615 mm	615 mm	615 mm	615 mm	615 mm
Użytkowa wysokość zabudowy dla wersji rozszerzonej (opcja)	615 mm	-	615 mm	-	-	-	-	-
Wysięg	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm
Interfejs użytkownika	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend
Maks. prędkość osi Y w biegu roboczym (opcja)	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s
Wymiary, masa
Długość	3020 mm	3530 mm	3980 mm	3980 mm	4970 mm	4150 mm	5140 mm	5180 mm
Szerokość	1800 mm	1800 mm	1900 mm	1900 mm	1900 mm	2055 mm	2055 mm	2055 mm
Wysokość	2840 mm	2840 mm	2840 mm	3000 mm	3000 mm	3000 mm	3000 mm	3200 mm
Masa	8300 kg	9100 kg	11800 kg	14150 kg	17850 kg	17200 kg	19850 kg	23400 kg

Porównaj produkty Zakończ porównywanie Zakończ porównywanie	TruBend 5085	TruBend 5085 (S)	TruBend 5130	TruBend 5170	TruBend 5170 (S)	TruBend 5230	TruBend 5230 (S)	TruBend 5320
Siła docisku	850 kN	850 kN	1300 kN	1700 kN	1700 kN	2300 kN	2300 kN	3200 kN
Długość gięcia	2210 mm	2720 mm	3230 mm	3230 mm	4250 mm	3230 mm	4250 mm	4420 mm
Wolny otwór przelotowy	1750 mm	2260 mm	2690 mm	2690 mm	3680 mm	2690 mm	3680 mm	3680 mm
Użyteczna wysokość montażowa	385 mm	615 mm	385 mm	615 mm	615 mm	615 mm	615 mm	615 mm
Użytkowa wysokość zabudowy dla wersji rozszerzonej (opcja)	615 mm	-	615 mm	-	-	-	-	-
Wysięg	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm
Interfejs użytkownika	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend	Touchpoint TruBend
Maks. prędkość osi Y w biegu roboczym (opcja)	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s
Wymiary, masa
Długość	3020 mm	3530 mm	3980 mm	3980 mm	4970 mm	4150 mm	5140 mm	5180 mm
Szerokość	1800 mm	1800 mm	1900 mm	1900 mm	1900 mm	2055 mm	2055 mm	2055 mm
Wysokość	2840 mm	2840 mm	2840 mm	3000 mm	3000 mm	3000 mm	3000 mm	3200 mm
Masa	8300 kg	9100 kg	11800 kg	14150 kg	17850 kg	17200 kg	19850 kg	23400 kg

PDF <1MB

Karta danych technicznych

Dane techniczne wszystkich wariantów produktu do pobrania.

Liczne funkcje sprawiają, że praca z TruBend serii 5000 jest jeszcze bezpieczniejsza, prostsza, bardziej ergonomiczna i produktywna.

Dokładność

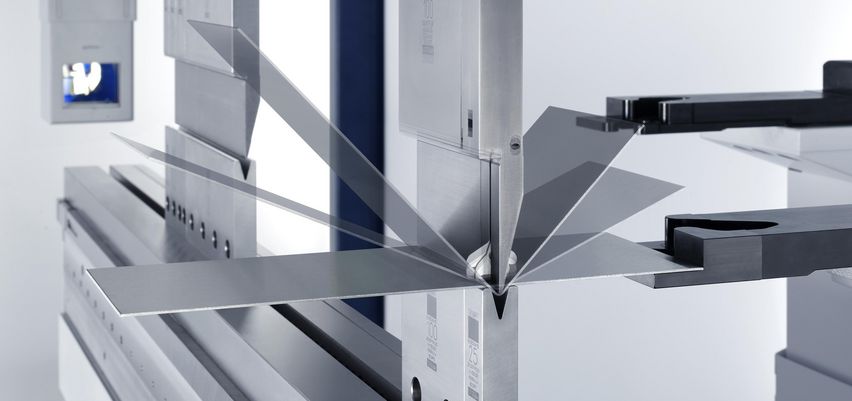

System pomiaru kąta ACB Wireless

Łatwy w obsłudze system ACB (Automatically Controlled Bending) Wireless mierzy i koryguje kąt tarczami pomiarowymi wbudowanymi w narzędzie górne. System automatycznie rozpoznaje pozycję czujników, komunikacja pomiędzy narzędziem i układem sterowania odbywa się bezprzewodowo.

System pomiaru kąta laser ACB

Laser ACB stanowi bezdotykowy, optyczny system do pomiaru kąta. Laser rzutuje linię na blachę, a kamera wykrywa kąt. W tym celu dwie jednostki pomiarowe przesuwają się automatycznie we właściwe miejsce.

TruBend serii 5000, pomocnicze urządzenie do gięcia

Pomocnicze urządzenia do gięcia

Praktyczne pomocnicze urządzenie do gięcia dla kąta do 30° wraz z automatyczną regulacją wysokości to wartościowa pomoc. Pomaga ono szczególnie przy gięciu ciężkich lub wielkowymiarowych detali. Leżą one na tworzywie sztucznym, szczotkach lub rolkach (do wyboru).

Thickness Controlled Bending (TCB)

Odchylenia grubości blach nie stanowią już problemu. Czujniki w urządzeniu wykrywają grubość blachy, dzięki czemu automatycznie dostosowywana jest głębokość penetracji.

Obsługa materiałów i efektywność energetyczna

Konsole podporowe

Konsole podporowe regulowane bezstopniowo na wysokość ułatwiają operowanie elementami. Wytrzymałe konsole są przystosowane do dużych obciążeń i są dostępne z różnymi podporami.

Zderzaki tylne

Ze sterowanymi numerycznie osiami zderzaka tylnego, których może być maksymalnie sześć, jest się przygotowanym na prawie każdą sytuację.

Napęd On-Demand Servo Drive

Serwonapęd On-Demand Servo Drive zapewnia dokładnie taką ilość energii, jaka potrzebna jest maszynie TruBend. Działa tylko podczas procesu gięcia, w przeciwnym razie instalacja hydrauliczna jest wyłączona i nie zużywa energii. Jeśli należy przetransportować belkę dociskową na dużą głębokość penetracji, napęd wspomaga taki ruch ze zwiększoną prędkością roboczą. Napęd pracuje oszczędnie, szybko i bardzo cicho.

Cyfrowe połączenie i integracja inteligentnych rozwiązań

Pełna integracja wielu maszyn firmy TRUMPF we własnym środowisku oprogramowania jest prosta i przebiega bezproblemowo. Niezależnie od tego, czy chodzi o integrację z Oseon czy przyłączenie monitoringu i narzędzi do analizy – oferujemy odpowiednie rozwiązanie do każdej kombinacji. Również podłączenie do systemów oprogramowania innych firm jest możliwe dzięki naszym interfejsom opartym na standardzie OPC UA.

Ergonomia

Prasy krawędziowe TruBend, bezprzewodowy przełącznik nożny

Bezprzewodowa jednostka obsługi z przyciskami nożnymi

Niezwykle praktyczna i łatwa w obsłudze: zatwierdzony przez TÜV bezprzewodowy przełącznik nożny zapewnia większą swobodę ruchu i eliminuje ryzyko potknięcia się operatora – dzięki sprawdzonemu połączeniu bezprzewodowemu MagicShoe.

Dodatkowy wyświetlacz

Możliwość programowania równolegle do produkcji oraz redukcja zbędnej dokumentacji papierowej: dodatkowy wyświetlacz w układzie sterowania maszyny oprócz okien i rysunków wymaganych w procesie programowania i produkcji pokazuje dodatkowe informacje. Dzięki temu można jednocześnie programować w miejscu obróbki i produkować.

Part Indicator

Uproszczenie procesu wstawiania dla operatora i jednoczesne zmniejszenie ilości wybrakowanych elementów: Obsługiwane przez kamerę rozwiązanie Part Indicator pokazuje operatorowi maszyny, jak wstawić gięty detal na układzie sterowania maszyny.

TruTops Boost

Dzięki TruTops Boost, rozwiązaniu all-in-one dla konstrukcji 3D, można zaprogramować prasę krawędziową. Liczne automatyzacje pozwalają zmniejszyć liczbę czasochłonnych czynności rutynowych. Ponadto, używając TruTops, korzysta się z obszernych reguł pracy oraz z bogatej technicznej wiedzy specjalistycznej firmy TRUMPF.

DO PRODUKTU

TecZone Bend

Programuj tak szybko jak nigdy dotąd: Dzięki TecZone Bend połączysz programowanie gięcia w biurze z programowaniem warsztatowym na prasie krawędziowej TruBend. W ciągu kilku sekund automatycznie na podstawie danych 2D i 3D tworzona jest propozycja programowania, wraz z kodem NC.

DO PRODUKTU

Oprogramowanie

Od zapytania klienta aż do dostawy gotowego detalu – produkty oprogramowania firmy TRUMPF optymalizują cały proces produkcyjny. Firma TRUMPF inteligentnie łączy oprogramowanie, maszyny oraz usługi, dostarczając dostosowane do potrzeb użytkownika rozwiązania Przemysłu 4.0 dla Smart Factory.

DO PRODUKTU

Narzędzia standardowe

Ponad 150 typów górnych i dolnych narzędzi do zastosowania w indywidualnym asortymencie. Narzędzia można zamówić w komplecie lub osobno.

Więcej informacji

Narzędzia lekkie

Do długości narzędzia 300 mm narzędzia lekkie, lżejsze o ponad 30%, wyposażone są standardowo w Safety-Click. Skraca to czas przezbrojenia i odciąża operatora.

Więcej informacji

Narzędzia ZN

Przy obróbce ocynkowanej blachy już po niewielu wygięciach może dojść do osadzania się cynku na matrycy, a tym samym do zatarć. Skutkuje to odciskami na elemencie i niedokładnością. Można tego uniknąć, stosując powlekane narzędzia do gięcia LASERdur ZN. Łączą one wysoką twardość powierzchni z doskonałymi właściwościami poślizgu, są odporne na korozję i nie wymagają czyszczenia.

Więcej informacji

Narzędzie specjalne

Dla specjalnych wymagań TRUMPF przygotowuje całkowicie indywidualne rozwiązania w zakresie narzędzi. Aby zapewnić wysoką jakość detali, należy przetestować narzędzia wcześniej ze specjalnym materiałem i przygotować pierwsze detale wzorcowe.

Więcej informacji

Narzędzia do gięcia wyposażone w czujniki

Narzędzia czujnikowe

Narzędzia czujnikowe firmy TRUMPF działają według sprawdzonej zasady pomiaru ACB. Tarcze pomiarowe, które są wprowadzane do formy, dokonują pomiaru bezpośrednio w strefie procesowej.

Więcej informacji

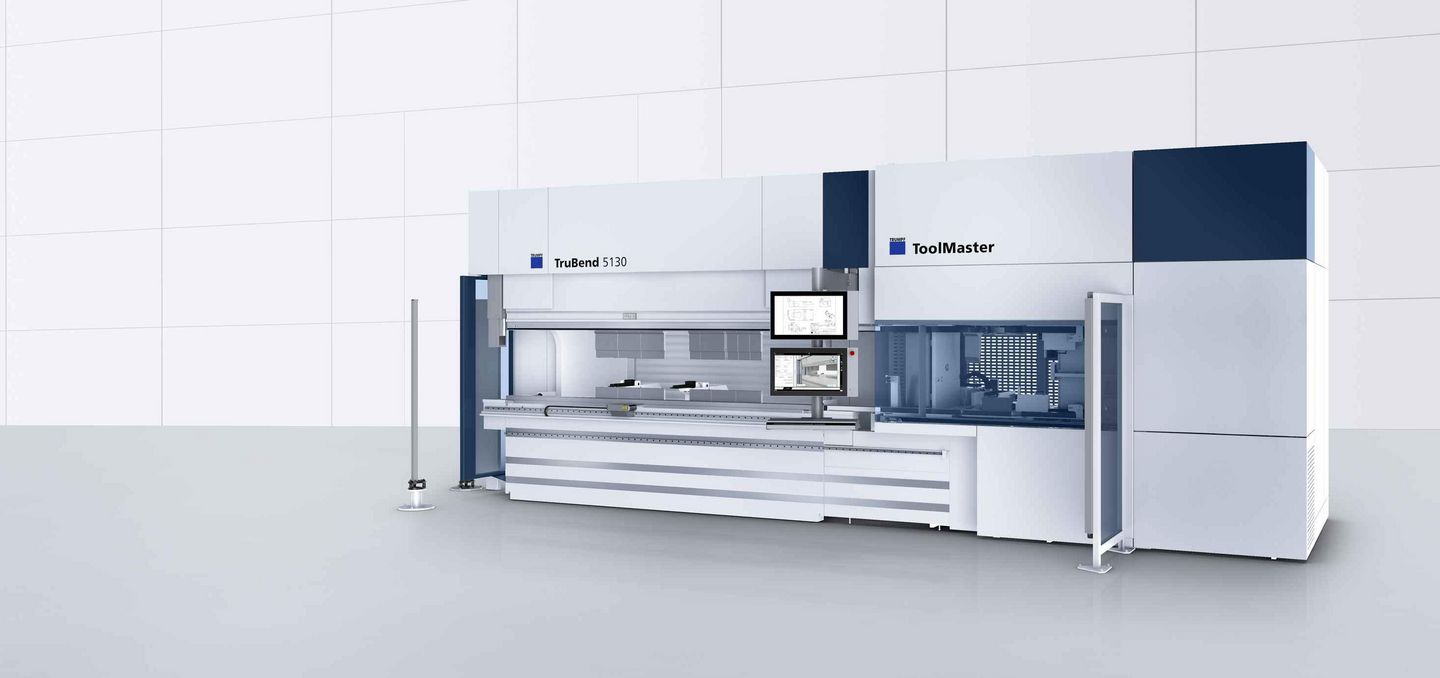

ToolMaster

Automatyczny zmieniacz narzędzi ToolMaster umożliwia automatyczne zbrojenie TruBend serii 5000 dla każdego nowego programu. Nieocenione korzyści uzyskuje się w przypadku małych partii. To rozwiązanie zapewnia oszczędność czasu i nakładów pracy.

DO PRODUKTU

TruBend Cell 5000

Proste programowanie i szybkie zautomatyzowane gięcie: TruBend Cell 5000 jest idealnym rozwiązaniem dla wszystkich użytkowników, którzy poszukują produktywnych i elastycznych możliwości automatyzacji do obsługi jak najszerszego spektrum detali. Jakość pozostaje stale na wysokim poziomie.

DO PRODUKTU

W zależności od kraju możliwe są odstępstwa od podanego asortymentu i tych informacji. Zastrzega się możliwość zmian w technologii, wyposażeniu, cenie lub ofercie akcesoriów. Proszę skontaktować się z lokalną osobą kontaktową, aby ustalić, czy produkt jest dostępny w Państwa kraju.
