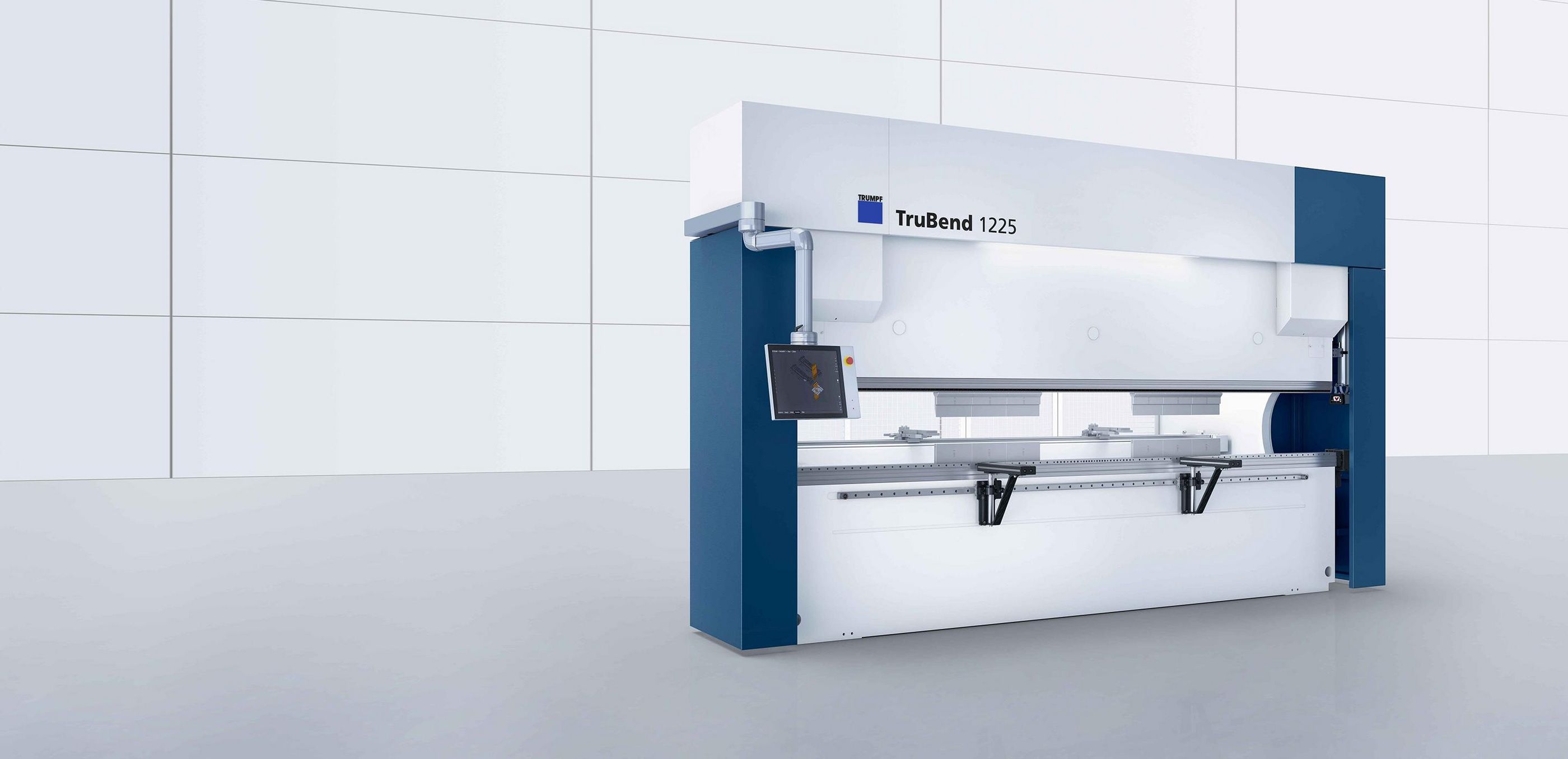

Wygina zgodnie z planem – ekonomicznie i precyzyjnie!
Przygotuj swoje portfolio z dziedziny gięcia do spontanicznych szczytowych obciążeń i dodatkowych zamówień! TruBend serii 1000 jest idealnym uzupełnieniem istniejącej linii produkcyjnej: opłacalny pod względem inwestycji i eksploatacji oraz niezawodny w sprawdzonej jakości TRUMPF. Prosta obsługa i szybka gotowość do użycia, do tego maszyna zapewnia stale wysoką jakość detali – nawet ze słabo przyuczonym personelem. Pozwala opanować trudności, otworzyć nowe możliwości i zwiększyć wydajność produkcji. Jesteś gotowy na opłacalne i elastyczne gięcie?
Dzięki systemowi sterowania firmy TRUMPF programowanie numeryczne i graficzne jest szybkie i łatwe.
Dzięki 4-osiowemu zderzakowi tylnemu można precyzyjnie pozycjonować i giąć nawet skomplikowane elementy.
Nasze szybkie zdalne wsparcie serwisowe Remote Service zajmie się Twoimi problemami w każdym miejscu na świecie.
Hydrauliczne mocowanie narzędzi górnych upraszcza wymianę narzędzia.
Za pomocą urządzenia TruBend serii 1000 można wyginać konwencjonalne elementy z cienkiej blachy pod dokładnym kątem
TruBend serii 1000 wygina również długie profile z dużą dokładnością wymiarów
TruBend serii 1000 umożliwia gięcie blach o różnej grubości.
|
TruBend 1060 Comfort Model
Porównaj produkt
|
TruBend 1100 Classic Model
Porównaj produkt
|
TruBend 1100 Comfort Model
Porównaj produkt
|
TruBend 1150 Classic Model
Porównaj produkt
|
TruBend 1150 Comfort Model
Porównaj produkt
|
Model TruBend 1225 Classic
Porównaj produkt
|
Model TruBend 1225 Comfort
Porównaj produkt
|
TruBend 1320 Comfort Model
Porównaj produkt
|
|
|---|---|---|---|---|---|---|---|---|
| Siła docisku | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN |
| Długość gięcia | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm |
| Wolny otwór przelotowy | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm |
| Użyteczna wysokość montażowa | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm |
| Wysięg | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm |
| Wymiary, masa | ||||||||
| Długość | 2760 mm | 3790 mm | 3790 mm | 3790 mm | 3790 mm | 4780 mm | 4780 mm | 4800 mm |
| Szerokość | 1910 mm | 1910 mm | 1910 mm | 2035 mm | 2035 mm | 2080 mm | 2080 mm | 2320 mm |
| Wysokość | 2500 mm | 2545 mm | 2545 mm | 2545 mm | 2545 mm | 2900 mm | 2900 mm | 3410 mm |
| Masa | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg |
|
TruBend 1060 Comfort Model
|
TruBend 1100 Classic Model
|
TruBend 1100 Comfort Model
|
TruBend 1150 Classic Model
|
TruBend 1150 Comfort Model
|
Model TruBend 1225 Classic
|
Model TruBend 1225 Comfort
|
TruBend 1320 Comfort Model
|
|
|---|---|---|---|---|---|---|---|---|
| Siła docisku | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN |
| Długość gięcia | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm |
| Wolny otwór przelotowy | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm |
| Użyteczna wysokość montażowa | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm |
| Wysięg | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm |
| Wymiary, masa | ||||||||
| Długość | 2760 mm | 3790 mm | 3790 mm | 3790 mm | 3790 mm | 4780 mm | 4780 mm | 4800 mm |
| Szerokość | 1910 mm | 1910 mm | 1910 mm | 2035 mm | 2035 mm | 2080 mm | 2080 mm | 2320 mm |
| Wysokość | 2500 mm | 2545 mm | 2545 mm | 2545 mm | 2545 mm | 2900 mm | 2900 mm | 3410 mm |
| Masa | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg |
Dane techniczne wszystkich wariantów produktu do pobrania.
Urządzenie TruBend serii 1000 jest dostępne w dwóch wstępnie skonfigurowanych wersjach – model Classic i model Comfort.
Model Classic do gięcia uniwersalnego posiada klasyczną konfigurację, 4-osiowy zderzak tylny oraz tradycyjny zacisk QuickClamp. Nadaje się do szerokiego zakresu zadań związanych z gięciem.
Model Comfort do wszechstronnego gięcia zawiera rozszerzoną konfigurację, 4-osiowy zderzak tylny, hydrauliczne mocowanie firmy TRUMPF i sterowane numerycznie Bombierung. Model ten został zaprojektowany tak, aby spełnić wszystkie Twoje wymagania.
Pełna integracja wielu maszyn firmy TRUMPF we własnym środowisku oprogramowania jest prosta i przebiega bezproblemowo. Niezależnie od tego, czy chodzi o integrację z Oseon czy przyłączenie monitoringu i narzędzi do analizy – oferujemy odpowiednie rozwiązanie do każdej kombinacji. Również podłączenie do systemów oprogramowania innych firm jest możliwe dzięki naszym interfejsom opartym na standardzie OPC UA.
TecZone Bend
Programowanie detali giętych szybciej niż kiedykolwiek wcześniej. TecZone Bend łączy programowanie gięcia przy biurku z programowaniem warsztatowym na giętarce TruBend. W ciągu kilku sekund program automatycznie tworzy propozycję programowania na podstawie danych 2D i 3D – w tym programu NC.
Skompletuj swój indywidualny zestaw narzędzi z ponad 150 typów narzędzi górnych i dolnych. Narzędzia można zamówić w zestawie lub pojedynczo.
Narzędzia do gięcia o lekkiej budowie są o 30 procent lżejsze od konwencjonalnych i są wyposażone seryjnie w Safety-Click do długości narzędzia 300 mm. Pozwala to na szybsze zbrojenie i odciąża operatorów.
Przy obróbce blachy ocynkowanej już po kilku zagięciach na matrycy może pojawić się osad cynku. Ryzykiem jest tu zatarcie. Możliwe konsekwencje to ślady na elemencie i niedokładności. Można tego uniknąć dzięki powlekanym narzędziom do gięcia TRUMPF LASERdur ZN. Mają one wysoką twardość powierzchni i najlepsze właściwości ślizgowe, są odporne na rdzę i nie wymagają czyszczenia.
Firma TRUMPF opracowuje indywidualne rozwiązania narzędziowe do specjalnych zadań związanych z gięciem. Aby zapewnić natychmiastową jakość detali, testujemy te narzędzia wcześniej z materiałem specjalnym i produkujemy pierwsze detale wzorcowe.
W zależności od kraju możliwe są odstępstwa od podanego asortymentu i tych informacji. Zastrzega się możliwość zmian w technologii, wyposażeniu, cenie lub ofercie akcesoriów. Proszę skontaktować się z lokalną osobą kontaktową, aby ustalić, czy produkt jest dostępny w Państwa kraju.
