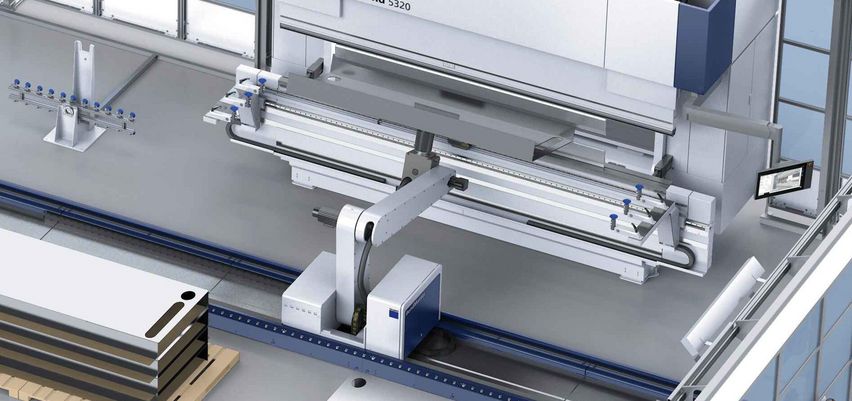

150 kg draaglast met de BendMaster (150)

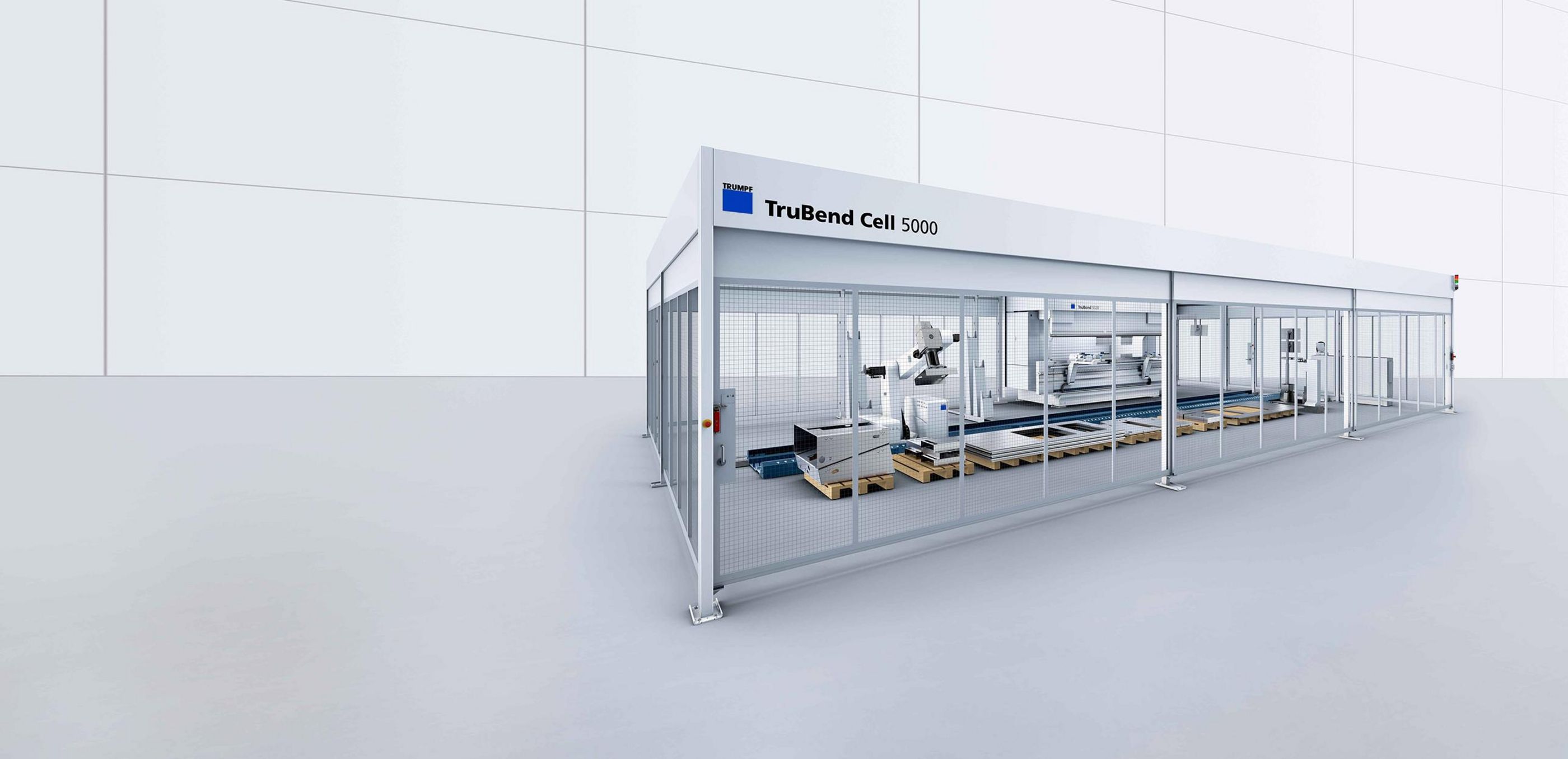

Productieve universele buigcel
Eenvoudig programmeren, snel geautomatiseerd buigen: de TruBend Cell 5000 is de ideale oplossing voor iedereen die waarde hecht aan een productieve en flexibele automatisering voor een zo breed mogelijk onderdelenspectrum. De kwaliteit blijft daarbij constant hoog. Met de nieuwste serie van de buigmachine TruBend 5000 is de buigcel state-of-the art, bijvoorbeeld als het gaat om de programmering en hoekmeting. Selecteer de buigmachine en BendMaster geheel naargelang uw onderdelenspectrum. Maximale vrijheid is ook bij de vormgeving van de materiaalstroom met behulp van transportbanden en pallettransporteurs een gegeven.
Perfect geprogrammeerd
De programmeersoftware TecZone Bend overtuigt – deze is extreem snel en eenvoudig te bedienen.
Breed scala aan componenten
Kleine en grote werkstukken tot 100 kg bewerken – dankzij tang- en zuiggrijptechnologie
Nauwkeurige hoek
Goedgekeurde werkstukken vanaf het eerste werkstuk – dankzij ACB Laser en ACB Wireless
Dubbel zo goed
BendMaster 60 en BendMaster 150: voor alle werkstukken de juiste automatisering
Tijdbesparend
Altijd de passende grijper dankzij een automatische grijperwissel

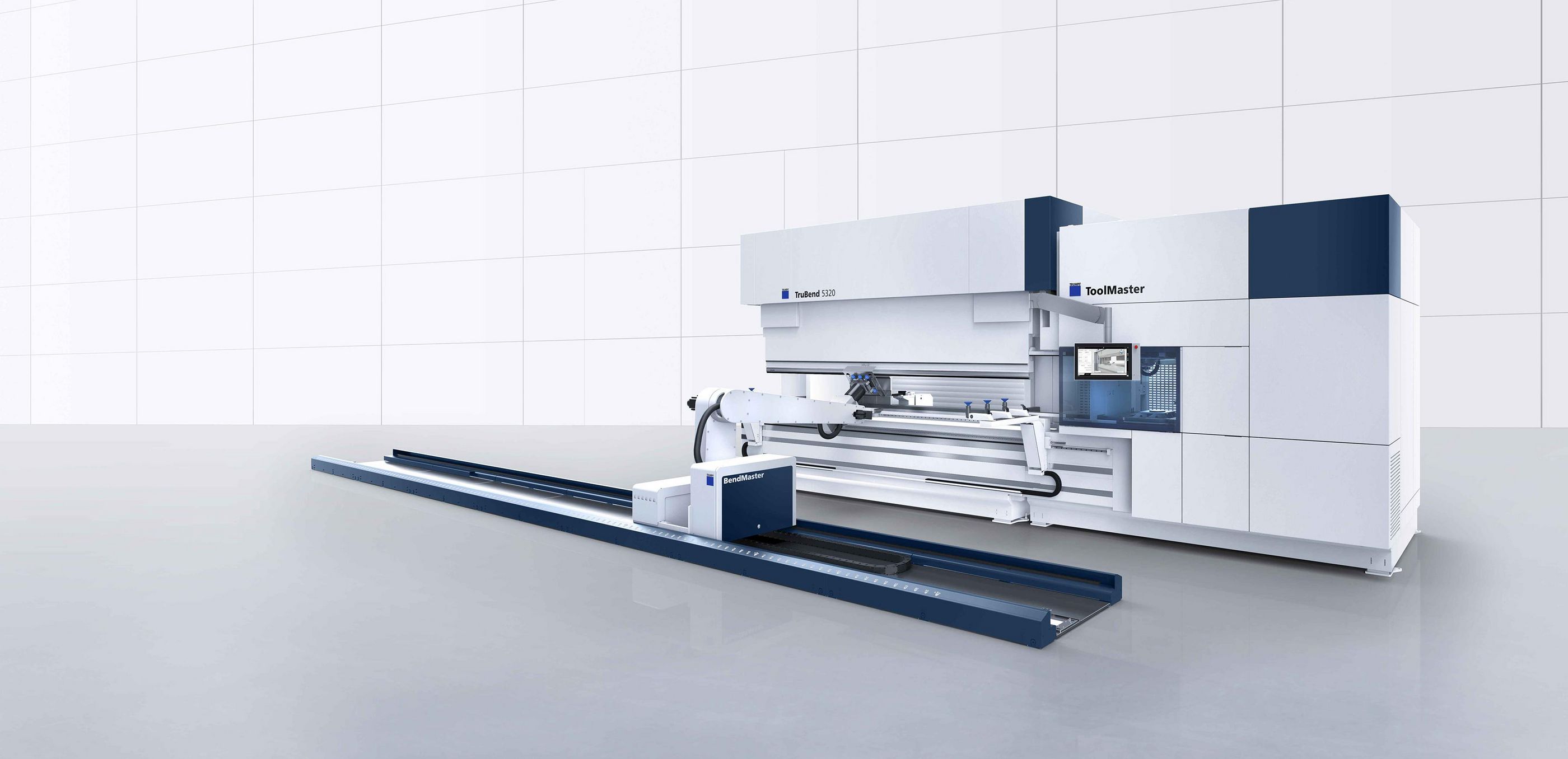

Eenvoudig verwisselen
De ToolMaster wisselt het gereedschap automatisch voor elk nieuwe programma in een mum van tijd.
TruBend Cell 5000 met instelbare multigrijper medium

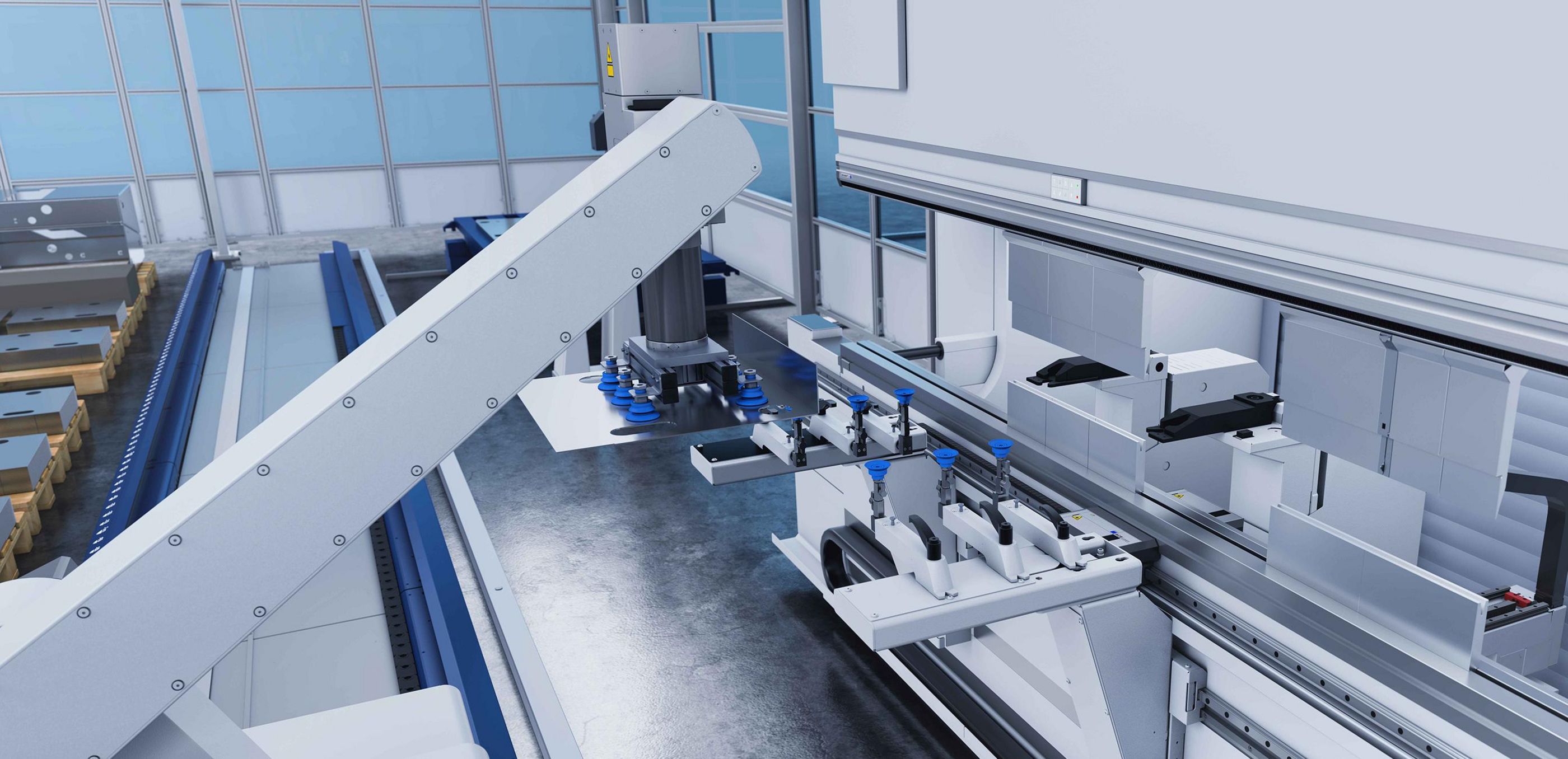

Voor grote stukken biedt TRUMPF tal van grijpers met vacuümtechniek, waaronder ook afzonderlijk aanstuurbare meerkringzuigers en individueel instelbare multigrijpers
TruBend Cell 5000 met tanggrijper
Met de tanggrijper kunnen kleine componenten geautomatiseerd worden gebogen. Met zijn lineaire as en draaias wordt tijdrovend verplaatsen van de greep tot een minimum beperkt. Voor grote werkstukken biedt TRUMPF tal van grijpers met vacuümtechniek, waaronder ook afzonderlijk aanstuurbare meerkringzuigers en individueel instelbare multigrijpers.
Multigrijper small aan de TruBend Cell 5000
Voor kleine stukken is de instelbare Multigrijper small geschikt. Via snelsluitingen past u deze in een paar handelingen aan het component aan. Dankzij de 180 graden draai-eenheid bespaart hij bij het buigen van dozen bovendien waardevolle cyclustijd.
|
TruBend Cell 5130 + BendMaster (60)
Product vergelijken
|
TruBend Cell 5130 + BendMaster (150)
Product vergelijken
|
TruBend Cell 5170 + BendMaster (60)
Product vergelijken
|
TruBend Cell 5170 + BendMaster (150)
Product vergelijken
|
TruBend Cell 5230 + BendMaster (60)
Product vergelijken
|
TruBend Cell 5230 + BendMaster (150)
Product vergelijken
|
TruBend Cell 5320 + BendMaster (60)
Product vergelijken
|
TruBend Cell 5320 + BendMaster (150)
Product vergelijken
|
|
|---|---|---|---|---|---|---|---|---|
| Machine | ||||||||
| Perskracht | 1300 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN | 3200 kN |
| Kantlengte | 3230 mm | 3230 mm | 4250 mm | 4250 mm | 4250 mm | 4250 mm | 4420 mm | 4420 mm |
| Vrije doorgang van staander | 2690 mm | 2690 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm |
| Nuttige inbouwhoogte | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
| Uitlading | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
| Snelheden | ||||||||
| Neerwaartse ijlbeweging | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s |
| Max. Y-persgang | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
| BendMaster | ||||||||
| Max. componentgrootte | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm |
| Profielen | tot 2500 mm | tot 4000 mm | tot 2500 mm | tot 4000 mm | tot 2500 mm | tot 4000 mm | tot 2500 mm | tot 4000 mm |
| Max. componentgewicht | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg |
| Max. draaglast | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg |
| Min. plaatdikte | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm |
| Lengte van de baan | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m |
| Max. platinestapel | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm |
| Max. stapelhoogte bewerkte stukken | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm |
| Afmetingen en gewichten | ||||||||
| Gewicht BendMaster | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg |
| Gewicht basismachine | 11800 kg | 11800 kg | 17850 kg | 17850 kg | 19850 kg | 19850 kg | 23400 kg | 23400 kg |
| TruBend-machine | 3980 mm x 1800 mm x 2835 mm | 3980 mm x 1800 mm x 2835 mm | 4970 mm x 1900 mm x 3000 mm | 4970 mm x 1900 mm x 3000 mm | 5140 mm x 2055 mm x 3200 mm | 5140 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm |
| Verplaatsingsbaan op de vloer per 2000 mm element | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg |
|
TruBend Cell 5130 + BendMaster (60)
|
TruBend Cell 5130 + BendMaster (150)
|
TruBend Cell 5170 + BendMaster (60)
|
TruBend Cell 5170 + BendMaster (150)
|
TruBend Cell 5230 + BendMaster (60)
|
TruBend Cell 5230 + BendMaster (150)
|
TruBend Cell 5320 + BendMaster (60)
|
TruBend Cell 5320 + BendMaster (150)
|
|
|---|---|---|---|---|---|---|---|---|
| Machine | ||||||||
| Perskracht | 1300 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN | 3200 kN |
| Kantlengte | 3230 mm | 3230 mm | 4250 mm | 4250 mm | 4250 mm | 4250 mm | 4420 mm | 4420 mm |
| Vrije doorgang van staander | 2690 mm | 2690 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm |
| Nuttige inbouwhoogte | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
| Uitlading | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
| Snelheden | ||||||||
| Neerwaartse ijlbeweging | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s |
| Max. Y-persgang | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
| BendMaster | ||||||||
| Max. componentgrootte | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm |
| Profielen | tot 2500 mm | tot 4000 mm | tot 2500 mm | tot 4000 mm | tot 2500 mm | tot 4000 mm | tot 2500 mm | tot 4000 mm |
| Max. componentgewicht | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg |
| Max. draaglast | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg |
| Min. plaatdikte | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm | 0,7 mm |
| Lengte van de baan | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m |
| Max. platinestapel | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm |
| Max. stapelhoogte bewerkte stukken | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm |
| Afmetingen en gewichten | ||||||||
| Gewicht BendMaster | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg |
| Gewicht basismachine | 11800 kg | 11800 kg | 17850 kg | 17850 kg | 19850 kg | 19850 kg | 23400 kg | 23400 kg |
| TruBend-machine | 3980 mm x 1800 mm x 2835 mm | 3980 mm x 1800 mm x 2835 mm | 4970 mm x 1900 mm x 3000 mm | 4970 mm x 1900 mm x 3000 mm | 5140 mm x 2055 mm x 3200 mm | 5140 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm |
| Verplaatsingsbaan op de vloer per 2000 mm element | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg |
PDF <1MB
Technisch informatieblad
De technische gegevens van alle productvarianten als download.
Tempo
ToolMaster
Met de automatische gereedschapswissel ToolMaster rust u uw buigmachine automatisch uit voor ieder nieuw programma en verbetert u de machinebenutting.
Multigrijper
Met de instelbare multigrijper van de TruBend Cell 5000 van de nieuwste generatie behoort de uitwendige grijperbouw tot het verleden. In enkele minuten programmeert u uw grijperconfiguraties in het offline programmeersysteem van TRUMPF. Er zijn maar een paar handelingen nodig om de multigrijper met behulp van het instelschema op de geometrie van het component aan te passen. Zo profiteert u van aanzienlijk minder neventijden en staan uw specialisten voor werkelijk waardetoevoegende activiteiten ter beschikking.
Grijperwisselconsole
De console maakt een zelfstandige grijperwissel mogelijk, waardoor uiteenlopende opdrachten zonder handmatig ingrijpen kunnen worden voltooid.
Transportband
De transportband verwijdert kleine stukken die niet kunnen worden gestapeld.
Pallettransporteur
Zonder het buigproces te onderbreken laadt de pallettransporteur platinen of ontlaadt hij bewerkte werkstukken.
Kleine stukkenpakket
Het kleine stukkenpakket bestaat uit plaatophaalstation en tanggrijper. Het plaatophaalstation individualiseert en produceert componenten - en dat hoofdtijdparallel in één procedure. Met de tanggrijper kunnen kleine componenten geautomatiseerd worden gebogen. Zijn lineaire as en draaias verminderen tijdrovend omgrijpen.
Interface voor een transportsysteem zonder bestuurder
De interface voor verbonden materiaalstromen maakt door middel van een automatisch geleid voertuig (AGV) een automatisch be- en ontladen van buigcellen mogelijk - zonder dat een directe magazijnverbinding nodig is. De transportopdrachten worden via de software-oplossing Oseon afgehandeld en kunnen handmatig of geautomatiseerd worden uitgevoerd.
Precisie
Hoeksensoren ACB Wireless en ACB Laser
Met de bewezen hoeksensoren ACB Wireless en ACB Laser behaalt u constant nauwkeurige hoeken – zonder handmatig in te grijpen.
6-assig achteraanslag-sensorsysteem
Het sensorsysteem van de 4- of 6-assige achteraanslag zorgt voor een nauwkeurige positionering van uw componenten.
Individualiseerbaar
Baan
De lengte van de verplaatsingsbaan op de vloer kunt u vrij kiezen. Dat biedt ruimte voor platinen en bewerkte stukken.
BendMaster
Voor alle werkstukken de passende automatisering: met de BendMaster (60) en de BendMaster (150).
Integratie
Digitale aansluiting en integratie voor slimme oplossingen
De verschillende machines van TRUMPF kunnen naadloos en eenvoudig in de eigen softwareomgeving worden geïntegreerd. Of het nu gaat om integratie in Oseon of een aansluiting op bewakings- en analysetools, voor elke combinatie hebben wij een passende oplossing. Ook een aansluiting met softwaresystemen van derden is met onze interfaces op basis van OPC UA standaard mogelijk.
TecZone Bend
Eenvoudig & snel: met TecZone Bend combineert u de buigprogrammering op kantoor met de werkplaatsprogrammering op de TruBend-buigmachine. Binnen enkele seconden wordt automatisch een programmeervoorstel op basis van 2D- en 3D-gegevens gemaakt – inclusief NC-code. Bespaar tijd en creëer eenvoudig nieuwe grijpers voor de TruBend Cell 5000 met de Gripper Designer.
Software
Van de aanvraag van de klant tot de levering van het geproduceerde onderdeel – het softwareportfolio van TRUMPF optimaliseert uw volledige productieproces. TRUMPF combineert hierbij de software intelligent met machines en services tot op maat gemaakte Industrie 4.0-oplossingen voor uw Smart Factory.
Standaardgereedschap
U hebt de keuze uit meer dan 150 typen boven- en ondergereedschap voor uw individuele assortiment. U kunt het gereedschap als set of afzonderlijk bestellen.
Gereedschap met ACB
Met het beproefde hoekmeetsysteem ACB krijgt u altijd exacte hoeken - zonder handmatig ingrijpen.
ZN-gereedschap
Bij de bewerking van verzinkte platen kunnen er al na weinig buigingen zinkafzettingen op de matrijzen worden gevormd, wat leidt tot koudlassen. Het gevolg hiervan zijn afdrukken in de component en onnauwkeurigheid. Dit kan worden vermeden met het gecoate TRUMPF buiggereedschap LASERdur ZN. Deze combineren een hoge hardheid van het oppervlak met uitstekende glijeigenschappen, ze zijn corrosiebestendig en vereisen geen reiniging.
Speciaalgereedschap
Bij bijzondere vereisten ontwikkelt TRUMPF een voor u volledig op maat gemaakte gereedschapsoplossing. Om de werkstukkwaliteit te garanderen, testen wij het gereedschap al vooraf met uw speciale materiaal en maken we de eerste proefstukken.
Afhankelijk van het land kunnen het productaanbod en deze gegevens afwijken. Wijzigingen in techniek, uitvoering, prijs en aanbod van accessoires voorbehouden. Neem contact op met uw contactpersoon ter plaatse om te vragen of het product in uw land verkrijgbaar is.
