3D-lasersnijden
U wilt een start maken in de wereld van hoogwaardig 3D-snijden - tegen een aantrekkelijke prijs-kwaliteitverhouding en met een verminderd startrisico? Dan is de TruLaser Cell 5030 Hotforming Edition uw perfecte keuze. Deze machine is ideaal voor klanten die hun productie willen uitbreiden, maar nog niet de hoogste productiviteit nodig hebben. Deze midrange-machine bevat een groot deel van de innovatieve functies van de TruLaser Cell 8030 en overtreft vergelijkbare producten op de markt met betrekking tot dynamiek, functies en robuustheid.
Dankzij de goede basisdynamica van de machine, gecombineerd met Dynamic Level 3, levert de machine uitstekende prestaties in vergelijking met zijn concurrenten in het segment.
De roterende wisselaar zorgt voor een korte draaitijd. In combinatie met geoptimaliseerde aanloop- en wegrijdbewegingen kunnen zo korte neventijden worden bereikt.
De nieuwe machine is gebaseerd op de ervaringen van de grootste geïnstalleerde basis van 3D-machines op het gebied van hotforming.
Optimale productieprocessen dankzij functies zoals X-Blast Technology, FastLine Cell Basic of ObserveLine Comfort & Professional.
In serie vervaardigde massaproducten kunnen met de TruLaser Cell 5030 Hotforming Edition worden bewerkt tegen een lagere initiële investering. Bovendien biedt de NC-programmering maximale flexibiliteit bij de geometrie van uw componenten.
De TruLaser Cell 5030 Hotforming Edition snijdt 3D-componenten zoals B-stijlen voor auto’s op betrouwbare wijze. De bewerking van warm gevormde componenten met de laser is bovendien duidelijk voordeliger dan met het gebruikelijke proces. Daarnaast kunnen componenten dankzij het flexibele lasergereedschap eenvoudig aan de nieuwe vereisten worden aangepast, ook op een later tijdstip.
|

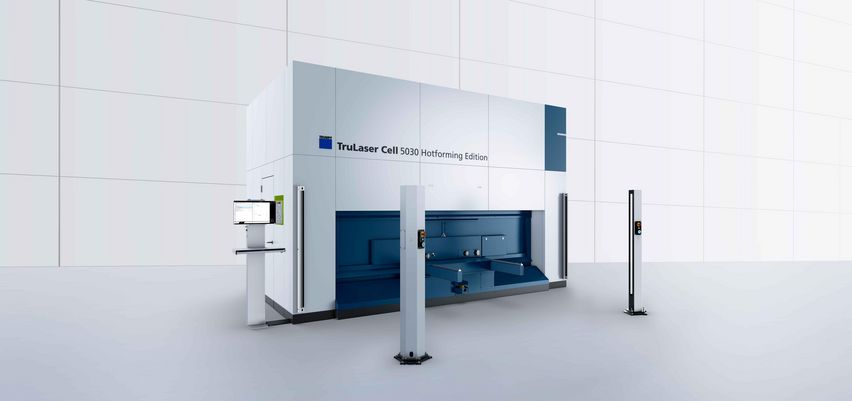

TruLaser Cell 5030 Hotforming Edition
|
|
|---|---|
| Positionering as-bereik | |
| Max. aantal assen | 5 |
| Positionering as-bereik X- as | 3300 mm |
| Positionering as-bereik Y-as | 1500 mm |
| Positionering as-bereik Z-as | 600 mm |
| Positionering as-bereik B-as | ± 135 ° |
| Positionering as-bereik C-as | n x 360 ° |
| Max. werkstukformaat | |
| Max. werkstukgrootte in X | 2840 mm |
| Max. werkstukgrootte in Y | 1040 mm |
| Max. werkstukgrootte in Z | 370 mm |
| Max. assnelheden | |
| Max. assnelheid asparallel in X | 60 m/min |
| Max. assnelheid asparallel in Y | 60 m/min |
| Max. assnelheid asparallel in Z | 60 m/min |
| Max. assnelheid simultaan | 104 m/min |
| Max. assnelheid B-as | 60 1/min |
| Max. assnelheid C-as | 60 1/min |
| Max. asversnellingen | |
| Max. asversnelling asparallel in X | 9,5 m/s2 |
| Max. asversnelling asparallel in Y | 9,5 m/s2 |
| Max. asversnelling asparallel in Z | 9,5 m/s2 |
| Max. asversnelling simultaan | 16,5 m/s2 |
| Max. asversnelling B-as | 200 rad/s2 |
| Max. asversnelling C-as | 100 rad/s2 |
| Positioneerprecisie | |
| Positioneerprecisie lineaire as (X, Y, Z) | 0,08 mm |
| Positioneerprecisie draaiassen (B) | 0,015 ° |
| Laser | |
| Max. laservermogen | 3000 W - 4000 W |
| Beschikbare laser | TruFiber |
| Automatisering roterende wisselaar | |
| Max. belading per zijde | 260 kg |
| Werkstations | 2 |
| Typ. totale neventijd | 4,8 s |
| Typ. rotatietijd | 2,4 s |
| Diameter draaitafel | 4000 mm |
| Werkhoogte | 700 mm |
De technische gegevens van alle productvarianten als download.
TruTops Cell brengt alles wat u voor een gemakkelijke programmering van uw 3D-laserbewerkingsprocessen nodig hebt, ongeacht of het om de programmering van lasersnijden, laserstraallassen of laseraanvoerlassen gaat. Hij leest 3D-CAD-gegevens via talrijke interfaces en corrigeert ze indien nodig. Het systeem maakt automatisch snijsuggesties in drie dimensies. Bovendien berekent hij ook automatisch suggesties voor inrichtingen.
Van de aanvraag van de klant tot de levering van het geproduceerde onderdeel – het softwareportfolio van TRUMPF optimaliseert uw volledige productieproces. TRUMPF combineert de software daarbij slim met machines en services om Industrie 4.0-oplossingen op maat te leveren voor uw Smart Factory.
Afhankelijk van de toepassing kiest u de juiste laser, die u vervolgens optimaal kunt combineren met de TruLaser Cell 5030 Hotforming Edition.
De meest uiteenlopende oorzaken kunnen ertoe leiden dat een snijverdikking in het bewerkte stuk blijft hangen. Met de optische meetprocedure ObserveLine Comfort herkent u deze fout snel, omdat de optie elke contour op een volledige snede controleert – en dat twee keer sneller dan vergelijkbare systemen op de markt. ObserveLine Comfort heeft daarbij meerdere voordelen in vergelijking met de meting met afstandsregeling. Zo verkort het proces de meettijd en zijn zelfs kleinere gatdiameters en scheefstaande ponsafvaldoppen meetbaar.
Kleine sproeierconflicten kunnen leiden tot een minimale, voor de operator onzichtbare verkeerde positionering van de snijoptiek. Hierdoor kunnen meer fouten in de productie optreden en worden de kosten hierdoor hoger. De optische meetprocedure ObserveLine Professional controleert de positioneerprecisie van de machine regelmatig, zonder enige omzetting en bijna zonder invloed op de omlooptijd. Verkeerde posities worden herkend en het aantal fouten neemt af.
Bij de Smart Optics Setup gaat het om een inrichting die op de machinebasiseenheid wordt bevestigd voor het snijden van testplaten en voor de afstelling van de machine. Door gestandaardiseerde macro’s wordt de omzetting nog eenvoudiger. Dat bespaart tijd en geld.
Met FocusLine is een programmagestuurde instelling van de focushoogte mogelijk op basis van de materiaalsoort en -dikte. De instelling van de positie gebeurt door een spiegel onder verhoogde druk waarvan de oppervlaktekromming wordt beïnvloed.
Nieuwe inrichtingen worden eenvoudig en voordelig geïntegreerd via de pneumatische en elektrische interface in de machinebesturing.
Met TruTops Cell Basic kunnen programma’s eenvoudiger, sneller en veiliger direct op de machine worden aangepast. De navigatie binnen het NC-programma wordt hiermee kinderlijk eenvoudig, omdat de te veranderen contour met de betreffende NC-tekst met één muisklik wordt geselecteerd. Alle doorgevoerde wijzigingen worden direct zichtbaar gemaakt en maken daarmee het werken met het programma veiliger dan ooit.
FastLine Cell Basic verbetert en optimaliseert de startprocedure van de machine bij het insteken voor het snijden van de contour. Afhankelijk van de materiaalsoort- en dikte en van het aantal te bewerken contouren, kunt u de productiviteit van uw installatie met maar liefst 20% verhogen.
De verschillende machines van TRUMPF kunnen naadloos en eenvoudig in de eigen softwareomgeving worden geïntegreerd. Of het nu gaat om integratie in Oseon of een aansluiting op bewakings- en analysetools, voor elke combinatie hebben wij een passende oplossing. Ook een aansluiting op softwaresystemen van derden is met onze interfaces op basis van OPC UA standaard mogelijk.
