파이버 레이저

TruFiber P compact

콤팩트하고 유연한 다목적 제품

상품

닫기

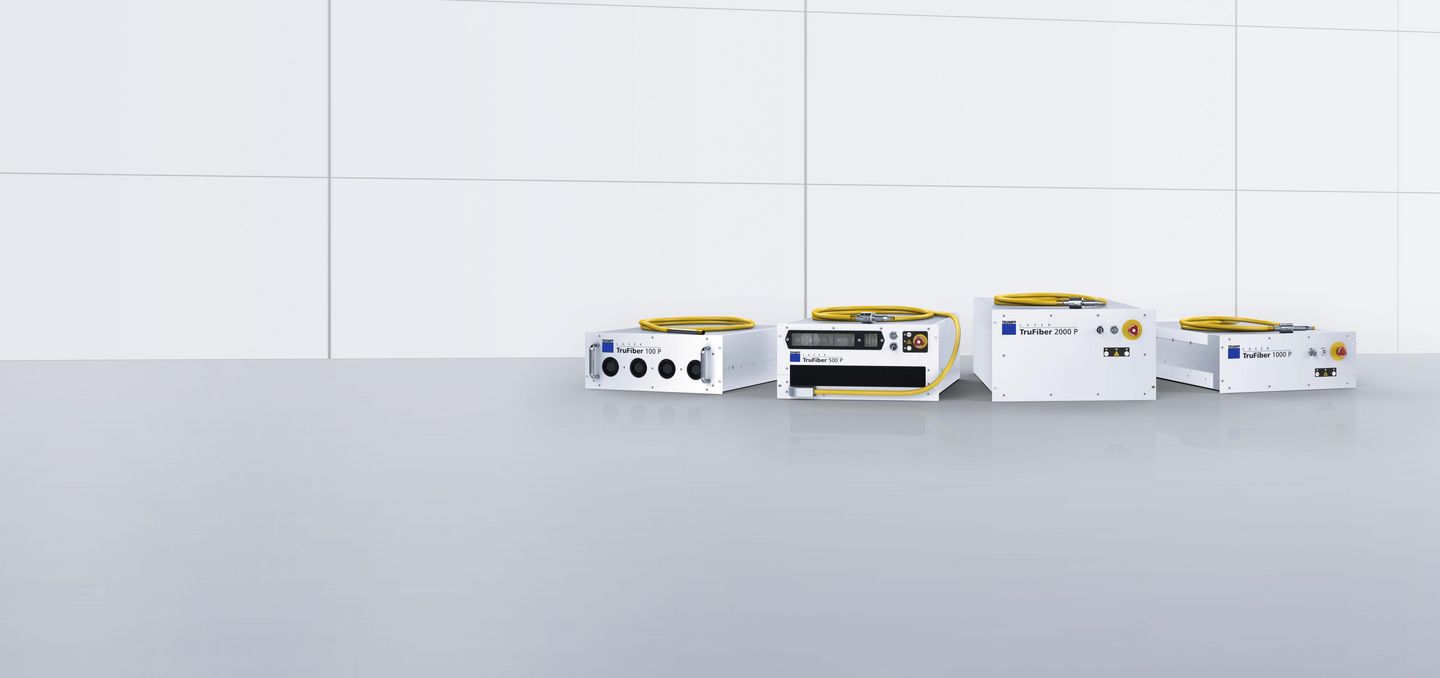

TruFiber P compact

최대 500W 출력의 공냉식 정밀 툴 또는 최대 2kW 출력의 수냉식 버전 - 당사의 TruFiber P compact 레이저는 다양한 용도로 사용하기에 이상적인 솔루션입니다. 여기에는 예를 들어 적층 가공, 자동차 산업에서 사용되는 정밀 용접 또는 의료 기술 부문에서 사용되는 정밀 커팅 공정 등이 포함됩니다.

콤팩트한 파워 패키지

TruFiber P compact 시리즈의 레이저 제품은 "콤팩트 클래스" 제품으로서 TRUMPF의 cw 레이저 제품군에 속하며 최고 레이저 출력이 2kW인 휴대용 19인치 포맷으로 제공됩니다.

유지보수가 거의 필요하지 않은 제품

TruFiber P compact 레이저는 유지보수 주기가 필요하지 않으며 탁월한 제품 품질과 긴 수명으로 인해 예정에 없는 서비스 작업이 거의 불필요합니다.

역반사 시에도 견고한 특성

TruFiber P compact 레이저에는 특허를 받은 기술이 적용되어 레이저가 반사광의 유해한 영향으로부터 보호될 뿐만 아니라 구리, 주석 또는 금 등과 같은 소재의 가공 시 생산성을 높여주고 장애가 발생하지 않도록 합니다.

높은 레이저 안전

내장된 안전 컨셉이 안전 회로 단선 시 자동 차단을 위한 최고 안전 단계(PLe)를 제공합니다.

스텐트 레이저 절단

의료용 스텐트의 절단에는 정밀한 특성으로 인해 작은 절단 포인트(~20 µm)를 지정할 때 고도의 정확성이 요구될 뿐만 아니라 절단면의 높은 품질 역시 매우 중요합니다. 표면에 거친 모서리가 있거나 침착물이 있을 경우 이식 후 분리될 위험이 있습니다. 싱글 모드 파이버 레이저 TruFiber P compact의 뛰어난 빔 품질은 이러한 용도에 매우 적합합니다.

주철과 같이 반사율이 높은 재료의 레이저 절단

최대 1 mm 두께의 주철 소재 박판은 TruFiber P compact의 파이버 레이저 싱글 모드에서 작은 초점 직경(약 30 µm)을 사용하여 최적으로 절단할 수 있습니다./ 많은 재료 제거와 함께 레이저를 이용하여 절단 홈(절단 너비)이 좁게 유지됩니다. 최대 6 mm 두께인 재료의 경우 멀티 모드 레이저 빔과 50 µm의 스폿 크기로 높은 절단 속도를 보여주고 날카로우면서도 높은 품질의 가장자리를 절단하는 2 kW 레이저가 적합합니다.

Produs stomatologic realizat cu ajutorul TruPrint 1000

치아 크라운 등과 같은 치의료 제품의 3D 프린팅

금속 3D 프린팅은 치과뿐만 아니라 전문 치기공 연구소에서도 사용됩니다. 치아 크라운이나 임플란트 등과 같은 개별적인 치과 제품을 코발트 크롬 등과 같은 재료를 이용하여 경제적일 뿐만 아니라 높은 품질을 보장하는 3D 프린팅 방식으로 생산할 수 있습니다. TruFiber P compact 파이버 레이저는 금속 파우더를 녹이는데 사용되며, 이를 통해 부품을 층층이 파우더 베드에서 구성할 수 있습니다.

취소

제품 비교

기본 제품 귀하의 기본 제품

1. 비교 모델 2. 비교 모델 (옵션)

이제 비교하십시오.

	TruFiber 100 P compact (FD44-A) 제품 비교	TruFiber 200 P compact (FD44-A) 제품 비교	TruFiber 300 P compact (FD44-A) 제품 비교	TruFiber 300 P compact (FD44-W) 제품 비교	TruFiber 301 P compact (FD44-A) 제품 비교	TruFiber 301 P compact (FD44-W) 제품 비교	TruFiber 303 P compact (FD44-W) 제품 비교	TruFiber 500 P compact (FD44-A) 제품 비교	TruFiber 500 P compact (FD44-W) 제품 비교	TruFiber 501 P compact (FD44-W) 제품 비교	TruFiber 503 P compact (FD44-W) 제품 비교	TruFiber 1000 P compact (FD44-W) 제품 비교	TruFiber 1001 P compact (FD44-W 제품 비교	TruFiber 1003 P compact (FD44-W) 제품 비교	TruFiber 1500 P compact (FD44-W) 제품 비교	TruFiber 1501 P compact (FD44-W) 제품 비교	TruFiber 1503 P compact (FD44-W) 제품 비교	TruFiber 2000 P compact (FD44-W) 제품 비교	TruFiber 2001 P compact (FD44-W) 제품 비교	TruFiber 2003 P compact (FD44-W) 제품 비교
레이저 변수
레이저 광케이블 커넥터에서 레이저 출력	100 W	200 W	300 W	300 W	300 W	300 W	300 W	500 W	500 W	500 W	500 W	1000 W	1000 W	1000 W	1500 W	1500 W	1500 W	2000 W	2000 W	2000 W
정격출력에서 출력상수	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)
연속적으로 세팅 가능한 출력 범위	10 W - 100 W	20 W - 200 W	30 W - 300 W	30 W - 300 W	30 W - 300 W	30 W - 300 W	30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	100 W - 1000 W Low power mode 30 W - 300 W	100 W - 1000 W Low power mode 30 W - 300 W	100 W - 1000 W Low power mode 30 W - 300 W	150 W - 1500 W Low power mode 30 W - 300 W	150 W - 1500 W Low power mode 30 W - 300 W	150 W - 1500 W Low power mode 30 W - 300 W	200 W - 2000 W Low power mode 30 W - 300 W	200 W - 2000 W Low power mode 30 W - 300 W	200 W - 2000 W Low power mode 30 W - 300 W
빔 품질	0.38 ± 0,03 mm▪mrad	0.38 ± 0,03 mm▪mrad	0.38 ± 0,03 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 0.38 ± 0,03 mm▪mrad (für kollimierte Leistung) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 0.38 ± 0,03 mm▪mrad (für kollimierte Leistung) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 0.38 ± 0,03 mm▪mrad (für kollimierte Leistung) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 25 μm LLK Ø) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad
파장 범위	1068 nm - 1072 nm	1068 nm - 1072 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm
레이저 광케이블 직경	10 μm	10 μm	20 μm	20 μm 50 μm	100 μm	100 μm	300 μm	20 μm 50 μm	20 μm 50 μm	100 μm	300 μm	20 μm 50 μm	100 μm	300 μm	20 μm 50 μm	100 μm	300 μm	25 μm 50 μm	100 μm	300 μm
레이저 광케이블 길이	5 m	5 m	10 m	10 m	10 m	10 m	10 m	10 m	15 m (für 20 μm LLK Ø) 15 m (für kollimierte Leistung) 20 m (für 50 μm LLK Ø)	20 m	20 m	15 m 20 m	20 m	20 m	15 m (für 20 μm LLK Ø) 20 m (für 50 μm LLK Ø)	20 m	20 m	10 m (für 25 μm LLK Ø) 20 m (für 50 μm LLK Ø)	20 m	20 m
디자인
치수 (W x H x D)	445 mm x 177 mm x 502 mm	445 mm x 177 mm x 502 mm	445 mm x 221.5 mm x 622.1 mm	445 mm x 133.4 mm x 681 mm	445 mm x 221.5 mm x 622.1 mm	445 mm x 133.4 mm x 681 mm	445 mm x 133.4 mm x 681 mm	445 mm x 221.5 mm x 622.1 mm	445 mm x 133.4 mm x 681 mm	445 mm x 133.4 mm x 681 mm	445 mm x 133.4 mm x 681 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 266 mm x 833 mm	445 mm x 266 mm x 833 mm	445 mm x 266 mm x 833 mm
레이저 광케이블 최대 수량	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
설치
주변 온도	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 45 °C	5 °C - 40 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 40 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C
냉각 장치	Luft	Luft	Luft	Wasser	Luft	Wasser	Wasser	Luft	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser

제품 비교 비교 종료 비교 종료	TruFiber 100 P compact (FD44-A)	TruFiber 200 P compact (FD44-A)	TruFiber 300 P compact (FD44-A)	TruFiber 300 P compact (FD44-W)	TruFiber 301 P compact (FD44-A)	TruFiber 301 P compact (FD44-W)	TruFiber 303 P compact (FD44-W)	TruFiber 500 P compact (FD44-A)	TruFiber 500 P compact (FD44-W)	TruFiber 501 P compact (FD44-W)	TruFiber 503 P compact (FD44-W)	TruFiber 1000 P compact (FD44-W)	TruFiber 1001 P compact (FD44-W	TruFiber 1003 P compact (FD44-W)	TruFiber 1500 P compact (FD44-W)	TruFiber 1501 P compact (FD44-W)	TruFiber 1503 P compact (FD44-W)	TruFiber 2000 P compact (FD44-W)	TruFiber 2001 P compact (FD44-W)	TruFiber 2003 P compact (FD44-W)
레이저 변수
레이저 광케이블 커넥터에서 레이저 출력	100 W	200 W	300 W	300 W	300 W	300 W	300 W	500 W	500 W	500 W	500 W	1000 W	1000 W	1000 W	1500 W	1500 W	1500 W	2000 W	2000 W	2000 W
정격출력에서 출력상수	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)	± 2 % (Spitzenwert)
연속적으로 세팅 가능한 출력 범위	10 W - 100 W	20 W - 200 W	30 W - 300 W	30 W - 300 W	30 W - 300 W	30 W - 300 W	30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	50 W - 500 W Low power mode 30 W - 300 W	100 W - 1000 W Low power mode 30 W - 300 W	100 W - 1000 W Low power mode 30 W - 300 W	100 W - 1000 W Low power mode 30 W - 300 W	150 W - 1500 W Low power mode 30 W - 300 W	150 W - 1500 W Low power mode 30 W - 300 W	150 W - 1500 W Low power mode 30 W - 300 W	200 W - 2000 W Low power mode 30 W - 300 W	200 W - 2000 W Low power mode 30 W - 300 W	200 W - 2000 W Low power mode 30 W - 300 W
빔 품질	0.38 ± 0,03 mm▪mrad	0.38 ± 0,03 mm▪mrad	0.38 ± 0,03 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 0.38 ± 0,03 mm▪mrad (für kollimierte Leistung) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 0.38 ± 0,03 mm▪mrad (für kollimierte Leistung) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 0.38 ± 0,03 mm▪mrad (für kollimierte Leistung) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 20 μm LLK Ø) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad	0.38 ± 0,03 mm▪mrad (für 25 μm LLK Ø) 2.1 ± 0.3 mm▪mrad (für 50 μm LLK Ø)	3.3 ± 0.6 mm▪mrad	13 ± 4 mm▪mrad
파장 범위	1068 nm - 1072 nm	1068 nm - 1072 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1078 nm - 1082 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm	1073 nm - 1077 nm
레이저 광케이블 직경	10 μm	10 μm	20 μm	20 μm 50 μm	100 μm	100 μm	300 μm	20 μm 50 μm	20 μm 50 μm	100 μm	300 μm	20 μm 50 μm	100 μm	300 μm	20 μm 50 μm	100 μm	300 μm	25 μm 50 μm	100 μm	300 μm
레이저 광케이블 길이	5 m	5 m	10 m	10 m	10 m	10 m	10 m	10 m	15 m (für 20 μm LLK Ø) 15 m (für kollimierte Leistung) 20 m (für 50 μm LLK Ø)	20 m	20 m	15 m 20 m	20 m	20 m	15 m (für 20 μm LLK Ø) 20 m (für 50 μm LLK Ø)	20 m	20 m	10 m (für 25 μm LLK Ø) 20 m (für 50 μm LLK Ø)	20 m	20 m
디자인
치수 (W x H x D)	445 mm x 177 mm x 502 mm	445 mm x 177 mm x 502 mm	445 mm x 221.5 mm x 622.1 mm	445 mm x 133.4 mm x 681 mm	445 mm x 221.5 mm x 622.1 mm	445 mm x 133.4 mm x 681 mm	445 mm x 133.4 mm x 681 mm	445 mm x 221.5 mm x 622.1 mm	445 mm x 133.4 mm x 681 mm	445 mm x 133.4 mm x 681 mm	445 mm x 133.4 mm x 681 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 177 mm x 833 mm	445 mm x 266 mm x 833 mm	445 mm x 266 mm x 833 mm	445 mm x 266 mm x 833 mm
레이저 광케이블 최대 수량	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
설치
주변 온도	5 °C - 40 °C	5 °C - 40 °C	5 °C - 40 °C	5 °C - 45 °C	5 °C - 40 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 40 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C	5 °C - 45 °C
냉각 장치	Luft	Luft	Luft	Wasser	Luft	Wasser	Wasser	Luft	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser	Wasser

PDF <1MB

기술 데이터 시트

모든 제품군에 대한 기술 데이터 다운로드

포커싱 옵틱

용접, 절단, 어블레이션, 가열 또는 드릴링에 관계없이 TRUMPF의 견고한 초점 광학장치을 사용하면 고품질 프로세스 결과를 달성할 수 있습니다.

BEO D35

킬로와트 범위까지 절단 및 용접을 위해 다양하게 사용 가능

BEO D50

견고하고 콤팩트한 광학장치

제품군으로 이동

국가에 따라 이 제품 분류 및 기재 사항이 다를 수 있습니다. 기술, 사양, 가격 및 액세서리 제공 품목이 변경될 수 있습니다. 제품이 귀하의 국가에서 사용 가능한지에 대한 여부는 현지 담당자에게 문의하십시오.

백서

Fiber Laser Welding of Fine Wires for Medical Devices

PDF - 633 KB

의료제품용 미세 와이어의 파이버 레이저 용접

의료기술에서는 점점 더 작고 복잡한 구성품과 제품이 필요합니다. 이는 또한 제조 측면에서 도전과제를 증가시킵니다.

PDF - 389 KB

의료기술에서 파이버 레이저를 이용한 마이크로 용접

다양한 프로세스, 신뢰성 및 비용효율성: 의료기술산업에서의 마이크로 용접 애플리케이션은 여러 측면에서 레이저 테크놀로지의 장점을 활용합니다. 또한 이 백서에서는 파이버 레이저의 출력이 기존 테크놀로지와 비교하여 빔 품질, 초점심도 및 파라미터화된 동적 거동 측면에서 어떤 장점을 갖는지도 볼 수 있습니다. 아래 양식을 작성하면 이 백서에서 흥미진진하고 배경 정보를 확인할 수 있습니다.

Precision Cutting of Stator Plates for e-mobility Applications

PDF - 324 KB

e-모빌리티용 고정자 플레이트의 정밀 절단

점점 증가하는 e-모빌리티의 중요성으로 인해 전기 자동차 제조사가 다양한 분야로부터의 도전과제에 직면해 있습니다. 생산 범위뿐만 아니라 정밀도에 대한 요구도 점점 더 중요해지고 있습니다. 이 백서에서는 e-모빌리티를 통한 다양한 고정밀 요구사항 중 하나인 고정자 플레이트의 절단에 사용되는 정밀 툴로 파이버 레이저가 소개됩니다. 다음 양식을 작성하면 흥미진진한 배경 정보를 당사 백서에서 확인할 수 있습니다.
