이동식 솔루션
손이나 지게차로 이동하여 바로 사용합니다.
자동화는 매우 빠르게 이루어집니다

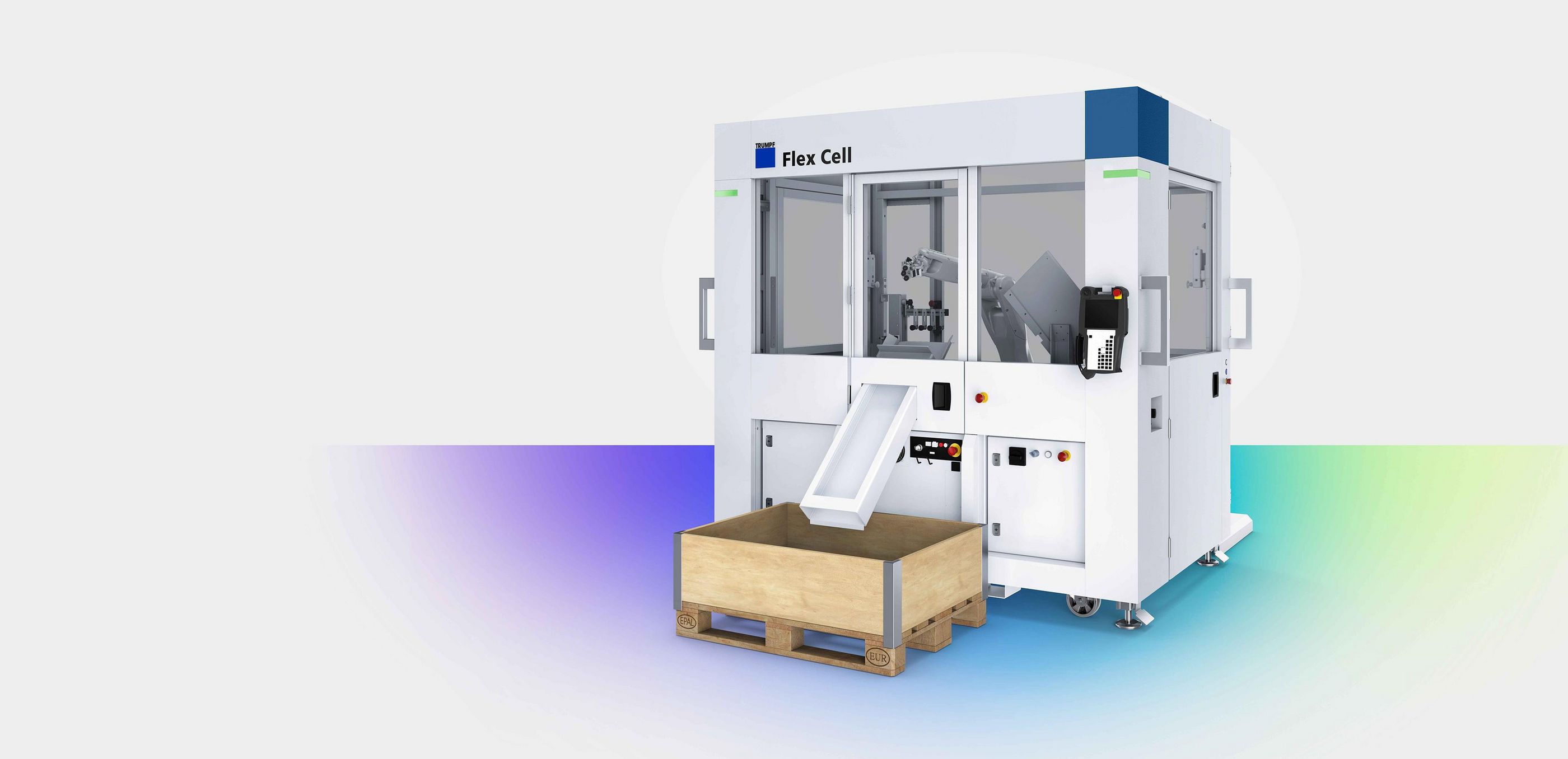

벤딩 자동화 Flex Cell은 수동 TruBend 7050을 TRUMPF의 가장 빠른 벤딩 셀로 변환합니다. 긴급 오더가 있는 경우, 간단한 부품을 위한 생산용량을 즉시 스케일링할 수 있습니다. 기계에 추가 인력도 필요하지 않습니다. 이를 통해 팀의 부담을 덜어주고 자율적인 교대를 수행할 수 있습니다. 이동식 로봇 셀을 벤딩 머신에 연결하기만 하면 됩니다. 넉넉한 치수의 미가공 재료 저장소와 콤팩트한 설치 바닥을 갖춘 완전 자동화된 벤딩 셀이 제공됩니다.
매우 빠름
TRUMPF의 단순 구성품을 위한 가장 빠른 이동식 벤딩 셀
높은 적재용량
두 배의 적재용량으로 최대 42시간의 자율 작동시간이 가능합니다.
최소의 공간 요구사항
가장 작은 공간에서도 자동화된 벤딩 파워 (< 10 m²).
플러그를 꽂고 다재다능하게 제조
까다로운 구성품은 수동으로, 간단한 구성품은 자동으로 제조합니다. Flex Cell은 단 몇 분만에 생산 준비가 완료됩니다.
|
Flex Cell*
|
|
|---|---|
| 최소 부품크기 | 70 mm x 50 mm |
| 최대 부품크기 | 600 mm x 400 mm |
| 최소 시트 두께 | 0.7 mm |
| 최대 판재 두께 | 6 mm |
| 최대 부품중량 | 5 kg |
| 치수 | |
| 높이 | 2200 mm |
| 길이 | 2400 mm |
| 폭 | 2000 mm |
PDF <1MB
기술 데이터 시트
모든 제품군에 대한 기술 데이터 다운로드
Flex Cell 이동식 벤딩 자동화가 이렇게 빠른 이유는 무엇입니까? 여기에서 특별한 장비 특징에 대해 자세히 알아보십시오.
6축 산업용 로봇
고성능, 정밀성, 경량: 6축 산업용 로봇을 사용하면 높은 파트 정확도와 짧은 사이클 시간을 모두 달성할 수 있습니다. 기계장치식 퀵 클램핑 커플링을 사용하면 그리퍼를 빠르게 교체할 수 있습니다.
센터링 테이블
센터링 테이블이 보드를 정확하게 정렬하므로 로딩 영역에 보드를 정확하게 적재할 필요가 없습니다. 이를 통해 공정 안정성이 향상되고 시간이 절약됩니다. 또한 표면의 천공판은 파트가 달라붙는 것을 방지합니다.
콤비 그리퍼
진공 그리퍼와 집게형 그리퍼의 조합 덕분에 Flex Cell은 특히 강력합니다. 이동식 진공유닛은 벤딩 시 장애 컨투어를 최소화합니다. 클램프는 또한 변을 그리핑할 수 있도록 설계되어 있습니다.
이중 판재 인식
높은 공정 안전성: 판재 두께 측정기의 도움으로 그리퍼가 두 개의 판재를 집었는지 여부를 조기에 인식할 수 있습니다. 또한 이중 판재 인식은 파지 스테이션 역할을 합니다.
컨베이어 벨트
컨베이어 벨트 덕분에 민감한 파트도 안전하게 방출할 수 있습니다. 또한 빠르게 도킹해제할 수 있고, 조작자에게 충분한 공간을 제공하며 추가 재료 흐름에 장애가 되는 컨투어가 거의 없습니다.
파지 스테이션
Flex Cell에는 두 개의 파지 스테이션이 통합되어 있습니다: 소형 파트를 위한 고정식 스테이션 및 더 큰 파트를 위한 조정식 스테이션. 벤딩 파트의 안전한 고정은 각 석션컵의 특수 생성된 진공에 의해 가능합니다. 짧은 경로는 빠른 파지를 가능하게 하여 사이클 시간을 단축시킵니다.
로딩 및 언로딩 카트
채우기 및 비우기가 쉬워졌습니다: 로딩 및 언로딩 카트를 사용하면 생산 중에 다음 파트를 준비한 다음 빠르고 쉽게 교체할 수 있습니다.
ACB 각도 측정시스템
Flex Cell에서 각도측정: 새로운 ACB 방법 "Smart" 덕분에 Flex Cell에는 ACB Wireless 및 ACB Laser를 모두 장착할 수 있습니다.
석션컵 그리퍼
석션컵 그리퍼를 사용하면 Flex Cell에서 최대 600 x 400mm의 대형 구성품도 제조할 수 있습니다. 추가 선회축을 통해 구성품의 파지 작업을 줄일 수 있습니다.
국가에 따라 이 제품 분류 및 기재 사항이 다를 수 있습니다. 기술, 사양, 가격 및 액세서리 제공 품목이 변경될 수 있습니다. 제품이 귀하의 국가에서 사용 가능한지에 대한 여부는 현지 담당자에게 문의하십시오.
*선택한 옵션에 따라
