On-Demand Servo Drive는 매우 에너지 효율적이고 조용하게 작업할 뿐 아니라, 특히, 220 mm/s의 빠른 속도로 작업합니다.
생산적인 만능 기계

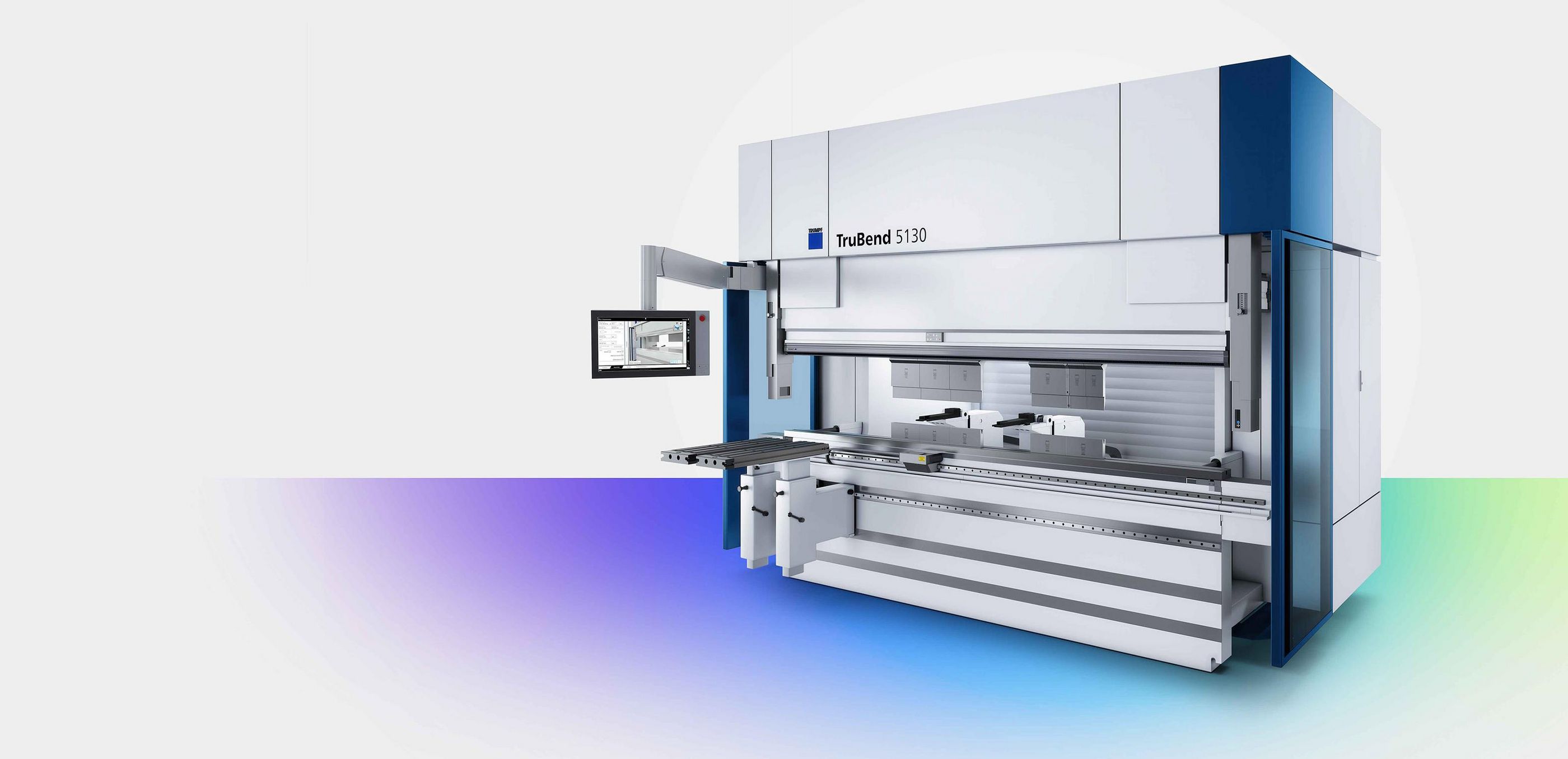

TruBend 5000 시리즈는 TRUMPF의 세계에서 가장 성공한 프레스 브레이크입니다. 이를 사용해서 고객은 프로그래밍부터 장착, 본래의 벤딩까지 가장 생산적으로 제조할 수 있습니다. 하단툴 이동 및 6축 백게이지 등의 혁신적인 특징은 고객에게 완전한 어플리케이션의 자유를 제공합니다. 획기적으로 단순하며 직관적으로 조작되는 컨트롤 콘셉트 및 인체공학 영역에 새로운 유형의 솔루션과 같은 많은 혁신은 조작자의 작업을 간편하게 합니다.
On-Demand Servo Drive는 에너지 효율적이고, 조용하며 신속하게 작동합니다.
ACB 패밀리의 각도 측정시스템을 사용하여 첫 번째 파트를 완벽하게 만듭니다.
수많은 장착 가능성은 작업을 더 편안하고, 더 안전하며, 더 생산적으로 만듭니다.
TruBend 터치포인트로 인해 조작법이 태블릿 조작처럼 단순하고 직관적입니다.
자동 툴 교환기 ToolMaster가 모든 장착 작업을 담당합니다.
6축 백게이지는 고객에게 완전한 적용의 자유를 제공합니다.
![TruBend 5000 시리즈, 복잡한 박판 파트](/filestorage/TRUMPF_Processed/_processed_/6/8/csm_MS-applications-bending-part6_fb4bcf0e29_f90d33111a.jpg)
TruBend 5000 시리즈는 복잡한 박판 파트 역시 매우 정확한 각도로 벤딩할 수 있습니다.
![TruBend 5000 시리즈, 후판 파트](/filestorage/TRUMPF_Processed/_processed_/2/5/csm_MS-applications-bending-part2_bc2232cded_16c50bbd11.jpg)
TruBend 5000 시리즈는 두꺼운 파트 역시 매우 정확한 각도로 작업할 수 있습니다.
TruBend 시리즈는 두꺼운 파트 역시 매우 정확한 각도로 작업할 수 있습니다.
![TruBend 5000 시리즈, 긴 형강](/filestorage/TRUMPF_Processed/_processed_/e/6/csm_MS-applications-bending-part7_36aa2ea261_1dec70a65a.jpg)
TruBend 5000 시리즈는 긴 프로파일을 직선으로 벤딩할 뿐만 아니라 매우 정확한 각도로 벤딩할 수 있습니다.
TruBend 5000 시리즈는 긴 프로파일을 직선으로 벤딩할 뿐만 아니라 매우 정확한 각도로 벤딩할 수 있습니다.
TruBend 5085
제품 비교
|
TruBend 5085 (S)
제품 비교
|
TruBend 5130
제품 비교
|
TruBend 5170
제품 비교
|
TruBend 5170(S)
제품 비교
|
TruBend 5230
제품 비교
|
TruBend 5230(S)
제품 비교
|
TruBend 5320
제품 비교
|
|
---|---|---|---|---|---|---|---|---|
프레스 힘 | 850 kN | 850 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN |
벤딩길이 | 2210 mm | 2720 mm | 3230 mm | 3230 mm | 4250 mm | 3230 mm | 4250 mm | 4420 mm |
기둥 사이의 폭 | 1750 mm | 2260 mm | 2690 mm | 2690 mm | 3680 mm | 2690 mm | 3680 mm | 3680 mm |
유효 설치 높이 | 385 mm | 615 mm | 385 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
확장형 모델(옵션)의 유효 설치 높이 | 615 mm | - | 615 mm | - | - | - | - | - |
하적 | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
사용자 인터페이스 | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend |
Y축 작업 과정 최대 속도(옵션) | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
치수, 중량 | ||||||||
길이 | 3020 mm | 3530 mm | 3980 mm | 3980 mm | 4970 mm | 4150 mm | 5140 mm | 5180 mm |
폭 | 1800 mm | 1800 mm | 1900 mm | 1900 mm | 1900 mm | 2055 mm | 2055 mm | 2055 mm |
높이 | 2840 mm | 2840 mm | 2840 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3200 mm |
중량 | 8300 kg | 9100 kg | 11800 kg | 14150 kg | 17850 kg | 17200 kg | 19850 kg | 23400 kg |
TruBend 5085
|
TruBend 5085 (S)
|
TruBend 5130
|
TruBend 5170
|
TruBend 5170(S)
|
TruBend 5230
|
TruBend 5230(S)
|
TruBend 5320
|
|
---|---|---|---|---|---|---|---|---|
프레스 힘 | 850 kN | 850 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN |
벤딩길이 | 2210 mm | 2720 mm | 3230 mm | 3230 mm | 4250 mm | 3230 mm | 4250 mm | 4420 mm |
기둥 사이의 폭 | 1750 mm | 2260 mm | 2690 mm | 2690 mm | 3680 mm | 2690 mm | 3680 mm | 3680 mm |
유효 설치 높이 | 385 mm | 615 mm | 385 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
확장형 모델(옵션)의 유효 설치 높이 | 615 mm | - | 615 mm | - | - | - | - | - |
하적 | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
사용자 인터페이스 | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend |
Y축 작업 과정 최대 속도(옵션) | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
치수, 중량 | ||||||||
길이 | 3020 mm | 3530 mm | 3980 mm | 3980 mm | 4970 mm | 4150 mm | 5140 mm | 5180 mm |
폭 | 1800 mm | 1800 mm | 1900 mm | 1900 mm | 1900 mm | 2055 mm | 2055 mm | 2055 mm |
높이 | 2840 mm | 2840 mm | 2840 mm | 3000 mm | 3000 mm | 3000 mm | 3000 mm | 3200 mm |
중량 | 8300 kg | 9100 kg | 11800 kg | 14150 kg | 17850 kg | 17200 kg | 19850 kg | 23400 kg |
모든 제품군에 대한 기술 데이터 다운로드
수 많은 기능은 TruBend 5000 시리즈를 사용한 작업을 더 안전하고, 더 간편하며 , 더 인간 공학적이며, 더 생산적으로 만듭니다.
정밀성
![TruBend Serie 8000, ACB Wireless 각도 측정시스템](/filestorage/TRUMPF_Processed/_processed_/6/7/csm_MS-options-bending-ACB-wireless_eaca7d300a_06a0fff325.jpg)
조작 친화적인 ABC(Automatically Controlled Bending) Wireless는 상단툴에 내장된 스캐닝판의 도움으로 각도를 측정하고 교정합니다. 이 시스템은 센서들의 위치를 자동으로 감지하며, 툴과 제어 시스템의 통신은 무선으로 이루어집니다.
![ABC Laser 각도 측정시스템](/filestorage/TRUMPF_Processed/_processed_/b/9/csm_MS-options-ACB-laser_880b9b5ea7_2c9dd02b3b.jpg)
ABC Laser를 사용해서 접촉이 필요없는 최적의 각도측정 시스템을 이용할 수 있습니다. 레이저가 판재에 레이저를 투사하고 카메라는 각도를 검색합니다. 이를 위해서 두 개의 측정 유닛이 자동으로 올바른 위치로 이동됩니다.
![TruBend 5000 시리즈, 벤딩 보조장치](/filestorage/TRUMPF_Processed/_processed_/a/8/csm_MS-options-bending-aid_500bb941eb_4ab5919618.jpg)
실용적인 벤딩 보조장치는 자동 높이 조절을 포함하여 30° 이하의 각도에 대해서 유용한 보조 기능을 수행합니다. 벤딩 보조장치는 특히 무겁거나 표면이 큰 파트를 지원합니다. 이는 선택적으로 플라스틱, 브러시 및 롤러에 위치합니다.
시트 두께의 변동은 더이상 문제가 되지 않습니다. 기계의 센서에 의해 판재 두께가 감지되면 압입 깊이가 이에 따라 자동으로 조절됩니다.
재료 처리 및 에너지 효율
![TruBend Serie 5000, 서포트 콘솔](/filestorage/TRUMPF_Processed/_processed_/d/4/csm_MS-options-support-bracket_6719ed47e2_da53efdbbd.jpg)
단계없이 높이를 조절할 수 있는 서포트 콘솔은 부품 취급을 쉽게 해줍니다. 견고한 콘솔의 부하 용량은 높고, 다양한 서포트를 포함하고 있습니다.
![TruBend 5000 시리즈, 6축 백게이지](/filestorage/TRUMPF_Processed/_processed_/9/a/csm_MS-options-6-axis-back-gauge_78ebb0c932_4c9a460a6e.jpg)
최대 6개의 CNC 제어 백게이지를 통해 대부분의 작업에 적합하게 장착될 수 있습니다
서보 드라이브 On Demand는 TruBend 머신에 정확히 필요한 만큼의 에너지를 공급합니다. 이 드라이브는 벤딩 프로세스 중에만 작동하며 그 외에는 유압 장치가 정지 상태로 대기하며 에너지를 소비하지 않습니다. 프레스 빔이 큰 압입 깊이를 처리해야 하는 경우, 서보 드라이브가 작업 속도를 상승시켜 이를 지원합니다. 드라이브는 에너지 효율이 높고 작업 속도가 빠르며 소음이 없습니다.
![키비주얼, 연결성](/filestorage/TRUMPF_Processed/_processed_/1/0/csm_Machines-systems-connectivity_09cb16b76c_88ae20fff3.jpg)
많은 TRUMPF의 기계를 자신의 소프트웨어 세계에 원활하게 통합하는 것은 쉽고 문제가 없습니다. Oseon으로의 통합이든 또는 모니터링 및 분석 툴(Tool)에 대한 연결이든 모든 조합에 적합한 솔루현을 제공합니다. OPC UA 표준에 기반한 당사 인터페이스를 통해 타사 소프트웨어 시스템에 연결도 가능합니다.
인체 공학
![TruBend 벤딩 머신, 무선 풋 스위치](/filestorage/TRUMPF_Processed/_processed_/b/c/csm_MS-options-bending-wireless-foot-switch_6e9a1a2f66_94e3d2b6ad.jpg)
조작이 상당히 실용적이고 간단합니다. TÜV의 인증을 받은 무선 발 스위치를 통해 더욱 더 자유롭게 움직일 수 있으며 조작자를 위해 넘어질 위험을 제거하였습니다. 이를 위해 MagicShoe의 기능이 입증된 무선 연결 기능이 제공됩니다.
![TruBend 5000 시리즈, 보조 모니터](/filestorage/TRUMPF_Processed/_processed_/d/0/csm_MS-options-bending-additional-monitor_c9f768bc28_0d31253c2b.jpg)
공정 중 프로그래밍을 하고 종이 없이 제조하십시오. 기계 컨트롤 시스템의 보조 모니터는 프로그래밍 및 생산에 필요한 필수 마스크 및 도면 이외에도 추가 정보를 제공해줍니다. 이에 따라 작업 중 동시에 워크샵 프로그래밍을 통한 프로그래밍 또는 생산 등을 할 수도 있습니다.
![](/filestorage/TRUMPF_Processed/_processed_/2/2/csm_TruBend-Series-5000-B23-PartIndicator_6a2517145d_a948fd2cec.jpg)
조작자를 위해 삽입 절차를 간소화하고 이와 동시에 불량품을 줄이십시오. 카메라 기반의 솔루션인 Part Indicator는 기계 컨트롤 시스템의 화면에 어떻게 벤딩 파트를 삽입해야 하는지를 기계 조작자에게 보여줍니다.
![](/filestorage/TRUMPF_Processed/_processed_/5/c/csm_Software-TruTops-Boost-key-visual_ddfa345de9_3db63a0f34.jpg)
TruTops Boost
3D 구조에 대한 올인원 솔루션인 TruTops Boost를 사용해서 프레스 브레이크를 현명하게 프로그래밍하십시오. 다양한 자동성을 통해 시간이 소모되는 작업 공정을 줄일 수 있습니다. 이외에도 TRUMPF에 의해 축적된 기술적인 Know-How를 통해 무수히 많은 가공규칙에 대한 이익을 받을 수 있습니다.
![](/filestorage/TRUMPF_Processed/_processed_/7/f/csm_TecZone-Bend-product-picture_8874dbf4e3_68d1787e01.jpg)
TecZone Bend
그 어느때보다도 더욱 빠른 속도로 프로그래밍할 수 있습니다. TecZone Bend를 사용하여 사무실 내에서의 벤딩 프로그래밍을 TruBend 벤딩 머신을 통한 공장 프로그래밍과 조합할 수 있습니다. 2D 및 3D 데이터를 기반으로 수 초 내에 NC 코드가 포함된 제안 프로그램이 생성됩니다.
![](/filestorage/TRUMPF_Processed/_processed_/a/b/csm_Software-keyvisual-product-page_48a00c2f80_c0129dd4b2.jpg)
소프트웨어
고객 요청사항에서 완성된 파트의 공급에 이르기까지 - TRUMPF 의 소프트웨어 포트폴리오가 귀하의 전체 생산 프로세스를 최적화합니다. 이때 TRUMPF는 소프트웨어를 스마트한 방식으로 기계 및 서비스와 결합하여 귀하의 스마트 팩토리를 위한 맞춤형 인더스트리 4.0 솔루션을 제공합니다.
![](/filestorage/TRUMPF_Processed/_processed_/4/4/csm_Services-bending-tools-standard_24abd0dcb2_130dd5b943.jpg)
고객의 개인 공급 품목을 위해 150종 이상의 상단 및 하단 툴 유형을 선택할 수 있습니다. 고객은 툴을 블록 또는 개별적으로 주문할 수 있습니다.
![](/filestorage/TRUMPF_Processed/_processed_/2/e/csm_Services-bending-tools-lightweight_8155c6acb4_544ce4ef13.jpg)
툴 길이 300 mm까지는 30% 이상의 무게를 절감하는 간편 조립 툴에 Safety-Click이 장착되어 있습니다. 이는 장착 시간을 줄여주며 조작자의 부담을 경감시킵니다.
아연 도금된 판재 가공 시 다이에서 약간의 벤딩부 아래에는 아연층과 아연 냉간 용접부가 나올 수 있습니다. 이는 부품에 압인과 부정확성을 가져올 수 있습니다. 이런 압인과 부정확성은 TRUMPF 절곡 툴 LASERdur Zn을 사용해서 방지할 수 있습니다. 높은 표면 강도와 뛰어난 활강 특성이 결합되어 있는 이 기계는 부식에 내구성이 있으며 세척할 필요가 없습니다.
특별한 요건이 있는 경우 TRUMPF는 매우 개인적인 툴 솔루션을 개발합니다. 파트 품질을 보장하기 위해서 툴을 사전에 특수 재료를 사용해서 미리 테스트하며 첫 번째 샘플 파트를 생성합니다.
![센서 절곡 툴](/filestorage/TRUMPF_Processed/_processed_/b/7/csm_Services-bending-tools-measurement_00724ab061_a1afdaacda.jpg)
TRUMPF의 센서 툴은 검증된 ACB 측정 원리에 의해 작동합니다. 툴에 장착된 스캐닝판은 공정 구역에서 직접 측정합니다.
![ToolMaster](/filestorage/TRUMPF_Processed/_processed_/1/4/csm_ToolMaster-KB37-product-picture_18c76c8b5e_e6d82a2db8.jpg)
ToolMaster
자동 툴 교환기 ToolMaster를 사용해서 TruBend 5000 시리즈를 모든 새 프로그램에 맞춰 자동으로 셋업할 수 있습니다. 작은 배치 사이즈에서 헤아릴 수 없는 장점이 있습니다. 많은 시간과 힘을 절약할 수 있습니다.
