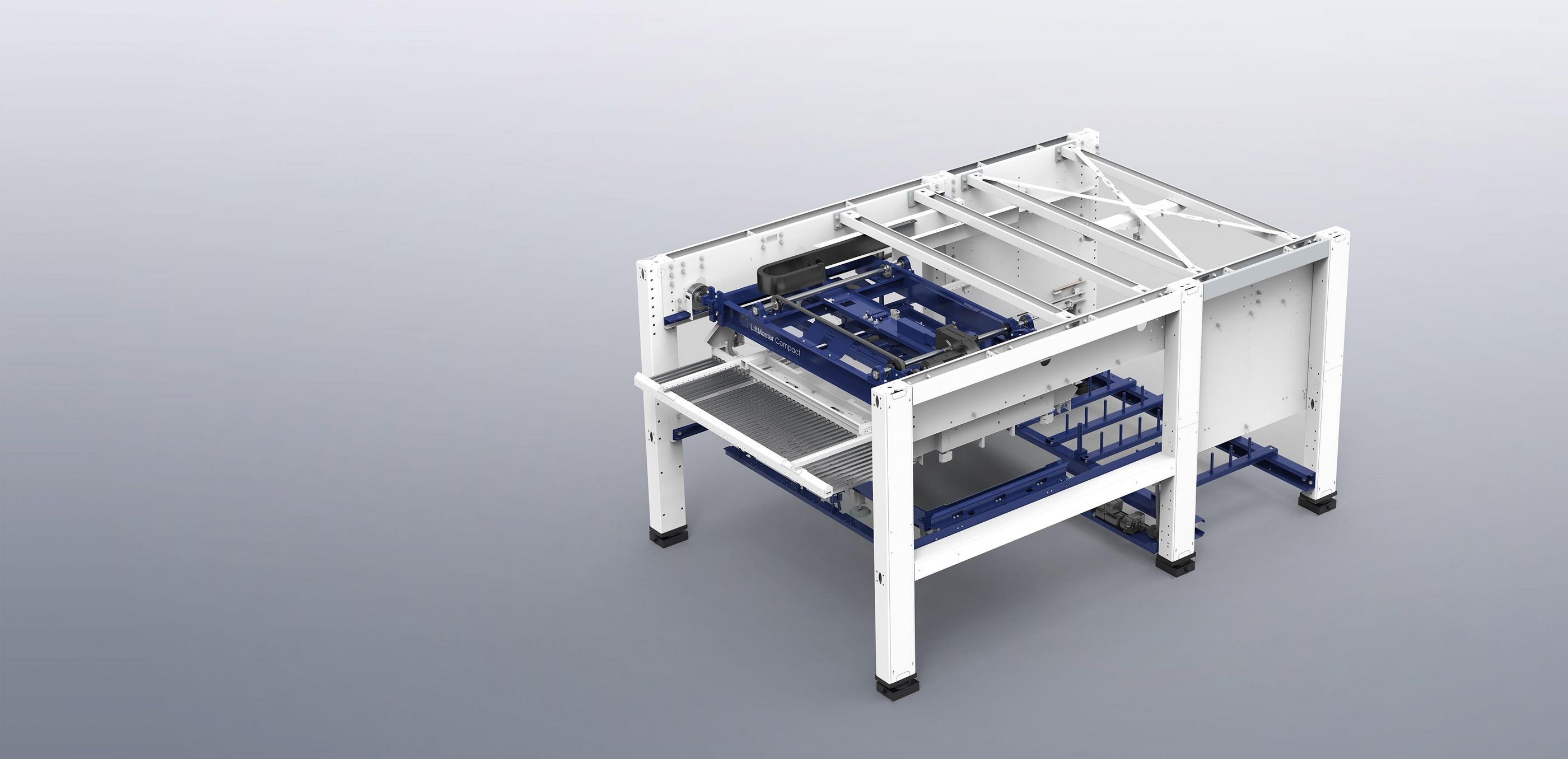

LiftMaster Compact、このクラスで最も優れた性能
LiftMaster Compact、このクラスで最も優れた性能
自動化コンポーネント

LiftMaster Compact

このクラスで最も優れた性能

このクラスで最も優れた性能

LiftMaster CompactはTRUMPF製品ラインナップの中で、最速かつ最もコンパクトなローディング/アンローディングユニットです。このダイナミックで豊富なバリエーションを持つ自動化ソリューションは、ストッカー接続の有無に関わらず、特にシート移動時間が高速な場合に性能を発揮します。省スペースであり、1サイクルが90秒と短いため、時間と費用を節約できます。

24時間生産

LiftMaster Compactは無人でもプロセスの安全性を維持して1日24時間稼働します。

迅速なプロセスサイクル

パレット交換を含むロード及びアンロードサイクル全体で、LiftMaster Compactが必要とするのはたった90秒です。

並行作業

LiftMaster Compactはシンクロローダにより、加工品を並行してロード及びアンロードします。

モジュール式の完全な加工セル

LiftMaster CompactをTruStoreやソートステーションPartMasterを併用して加工セルに拡張することができます。

LiftMaster Compact – このクラスで最も優れた性能
LiftMaster Compact (PartMaster装備)
PartMasterのTruStoreへの統合: 昼夜を問わず柔軟
LiftMaster Compact大型サイズ
LiftMaster Compactマキシサイズ
供給
最大シートフォーマット 3000 mm x 1500 mm 4000 mm x 2000 mm
最小シートフォーマット 1000 mm x 1000 mm 1000 mm x 1000 mm
最大板厚 25 mm 25 mm
最大シート重量 900 kg 1600 kg
完成部品の最大積載量 3000 kg 5000 kg
供給スタックの最大高さ(単体機) 300 mm 300 mm
供給スタックの最大高さ(TruStore) 170 mm 170 mm
排出
最大シートフォーマット 3000 mm x 1500 mm 4000 mm x 2000 mm
最小シートフォーマット 150 mm x 150 mm 150 mm x 150 mm
最大板厚 25 mm 20 mm
最大板厚(亜鉛メッキ) 15 mm 15 mm
最大シート重量 900 kg 1260 kg
製品パレットの最大アンロード重量 3000 kg 5000 kg
排出スタックの最大高さ(スタンドアロン単体機) 250 mm 250 mm
排出スタックの最大高さ(TruStore) 170 mm 170 mm
PartMaster
PartMaster

PartMasterを使用すると、完成品と残材を簡単かつスムーズに手動で取り出すことができます。

LiftMaster Compact (シンクロローダ装備)
シンクロローダ

シンクロローダにはサクションフレームが搭載されており、ここに切断したシートを置くための完成部品パレットがあります。これは未加工部品テーブルとパレット交換機の間を水平方向に移動します。

カートシステム

標準装備の未加工部品テーブルの代わりにロードカートを使用することができます。

TruLaser 3030 fiberとLiftMaster Compact、PartMasterおよびTruStore 3030

TruLaser 3030 fiberマシン2台とLiftMastern Compact2台、PartMaster2台およびTruStore 3030

TruLaser 5030 fiber (LiftMaster Compact及びTruStore 3030装備)

TruLaser 5030 fiber (LiftMaster Compact及びTruStore 3030装備)

TruLaser 3030 fiber - スマートなアシストシステムを備えた高性能加工セル

国によっては、この製品ラインナップと製品情報が異なる場合があります。技術、装備、価格及び提供アクセサリーは変更されることがあります。 現地担当者に問い合わせて、国内で製品を入手できるかどうかを確認してください。
