最適なローディング及びアンローディング

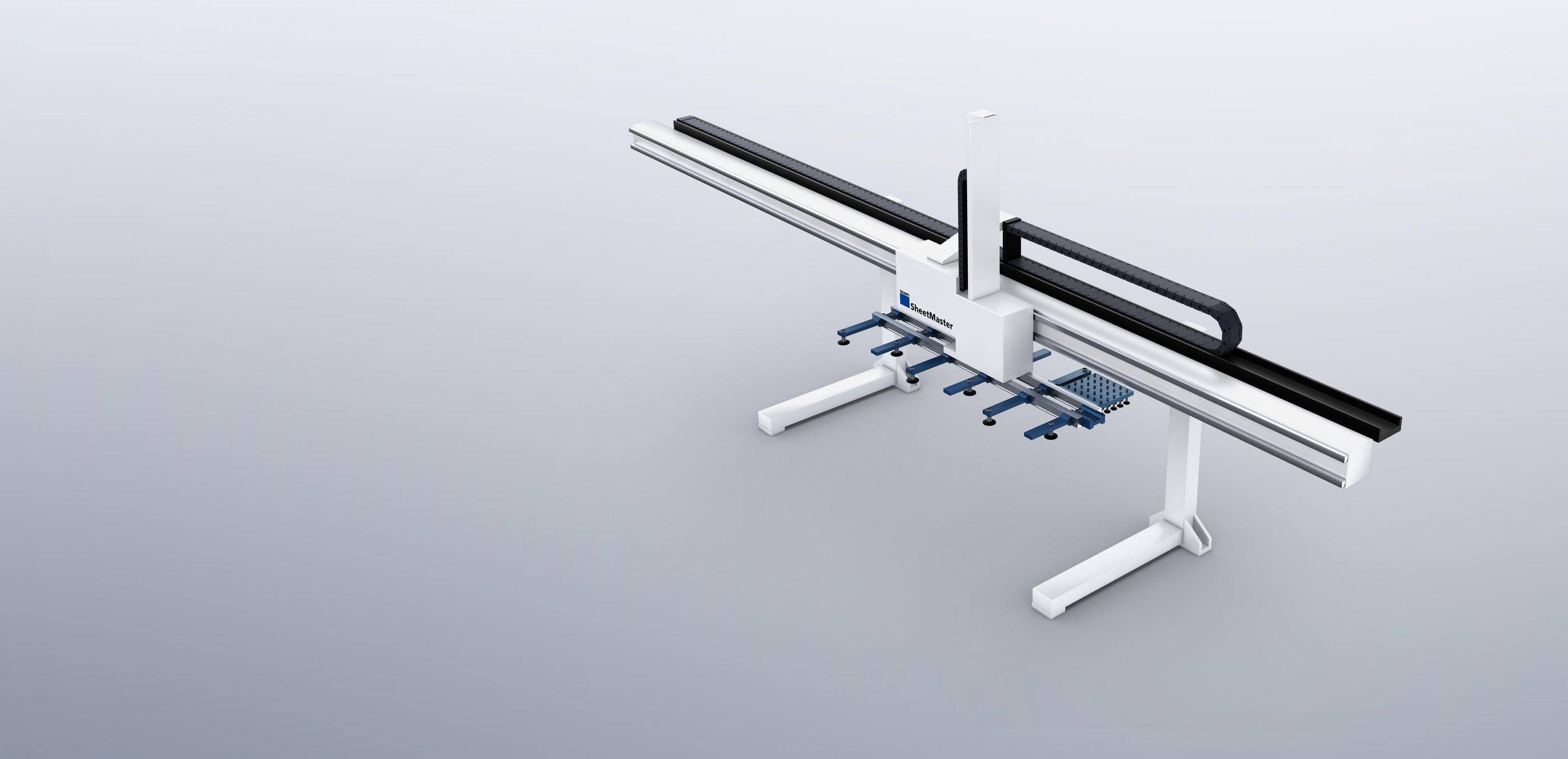

SheetMasterは、パンチングマシンや複合機のローディング及びアンローディングを行い、高い信頼性でパーツをソートします。サクションカップはシートやスケッチ材を供給ステーションから取り出し、機械テーブルに搬送します。完成品はSheetMasterによって投下プラットフォームに運ばれます。様々なサクションカップを使用することで、マシンタイプに応じて多種多様なアプリケーションでの加工が可能になります。
プログラム可能なサクションフィールドにより、厚さ最大8 mmまでのシートの安全な取扱いが保証されます。
SheetMasterは、作業員が少ないシフトでも確実に全自動で稼働します。
SheetMasterでは、追加の補助具を使用せずに、完全自動でシートのローディング及びアンローディングが行われるだけでなく、シングルパーツも直接機械から取り出されてソートされます。
TruStore、SortMaster Box及びGripMasterとの併用により、SheetMasterを極めて簡単に加工セルに組み込むことができます。
TruPunch 5000 (S12) 用の中サイズ
製品を比較
|
TruPunch 5000 (S12) 用の大サイズ
製品を比較
|
TruPunch 5000 (S12) 用のオーバーサイズ
製品を比較
|
TruMatic 6000 (K05) / TruMatic 6000 fiber (K06) 用の中サイズ
製品を比較
|
TruMatic 6000 (K05) / TruMatic 6000 fiber (K06) 用の大型サイズ
製品を比較
|
TruMatic 6000 (K05) / TruMatic 6000 fiber (K06) 用のオーバーサイズ
製品を比較
|
TruMatic 7000用の中サイズ
製品を比較
|
TruMatic 7000用の大型サイズ
製品を比較
|
TruMatic 7000用のオーバーサイズ
製品を比較
|
|
---|---|---|---|---|---|---|---|---|---|
供給 | |||||||||
最大シートフォーマット | 2500 mm x 1250 mm | 3000 mm x 1500 mm | 4000 mm x 1500 mm | 2500 mm x 1250 mm | 3000 mm x 1500 mm | 4000 mm x 1500 mm | 2500 mm x 1250 mm | 3000 mm x 1500 mm | 4000 mm x 1500 mm |
最小シートフォーマット | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 650 mm x 560 mm | 650 mm x 560 mm | 650 mm x 560 mm |
排出 | |||||||||
最小部品サイズ | 170 mm x 170 mm | 170 mm x 170 mm | 170 mm x 170 mm | - | - | - | - | - | - |
TruPunch 5000 (S12) 用の中サイズ
|
TruPunch 5000 (S12) 用の大サイズ
|
TruPunch 5000 (S12) 用のオーバーサイズ
|
TruMatic 6000 (K05) / TruMatic 6000 fiber (K06) 用の中サイズ
|
TruMatic 6000 (K05) / TruMatic 6000 fiber (K06) 用の大型サイズ
|
TruMatic 6000 (K05) / TruMatic 6000 fiber (K06) 用のオーバーサイズ
|
TruMatic 7000用の中サイズ
|
TruMatic 7000用の大型サイズ
|
TruMatic 7000用のオーバーサイズ
|
|
---|---|---|---|---|---|---|---|---|---|
供給 | |||||||||
最大シートフォーマット | 2500 mm x 1250 mm | 3000 mm x 1500 mm | 4000 mm x 1500 mm | 2500 mm x 1250 mm | 3000 mm x 1500 mm | 4000 mm x 1500 mm | 2500 mm x 1250 mm | 3000 mm x 1500 mm | 4000 mm x 1500 mm |
最小シートフォーマット | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 600 mm x 370 mm | 650 mm x 560 mm | 650 mm x 560 mm | 650 mm x 560 mm |
排出 | |||||||||
最小部品サイズ | 170 mm x 170 mm | 170 mm x 170 mm | 170 mm x 170 mm | - | - | - | - | - | - |
ダウンロード形式で用意された全製品バリエーションの技術データ。

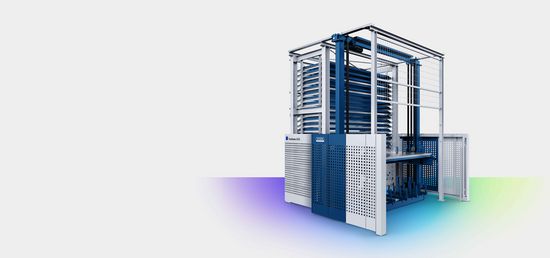

できる限り迅速な材料供給を実現するには、機械を材料ストアに接続してください。さらに、TRUMPFのワゴンシステムを装備して、個々のニーズに合わせてSheetMasterを拡張することができます。これにより、必要な場所にブランクが自動供給されます。
SortMaster Palletを使用することにより、SortMasterから取り出されたパーツは最大6種類のユーロパレットに縦方向または横方向に自動ソートされます。これによりアンローディング収容力が増加し、設備全体の生産性が大きく向上します。
ベルト駆動を搭載したカートシステムは、SheetMasterのローディング及びアンローディングあるいはストアの接続に使用できます。

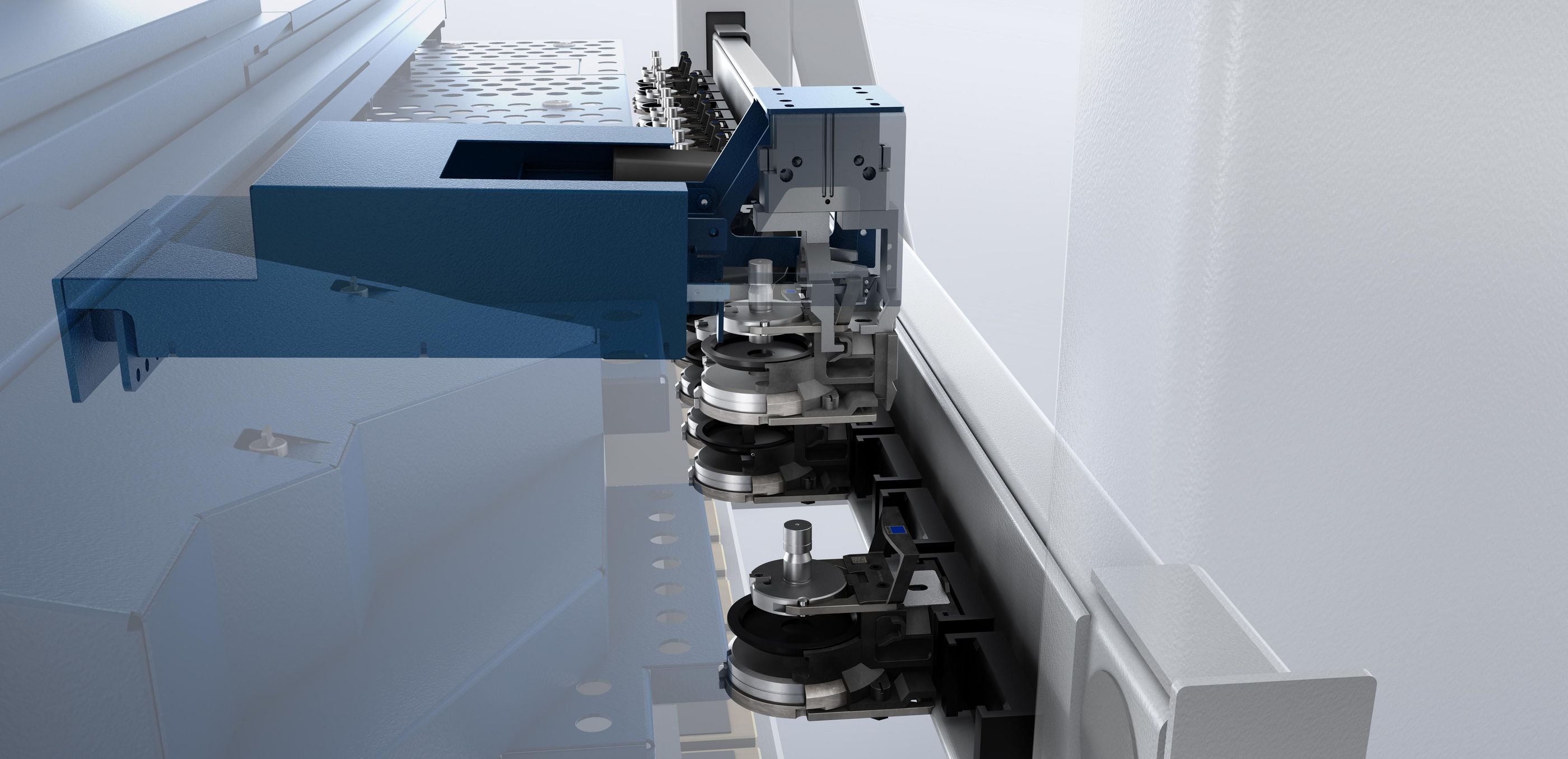

SheetMasterをTruPunch 3000/TruMatic 6000/TruMatic 6000 fiberと接続する際に、オプション「内蔵型ツールチェンジャー」でスペースを節約して、ツール収納能力を高めることができます。
プログラム可能なサクションフィールドにより、繊細なパーツや大型パーツを取り出すことができます。これに加えてサクションカップの回転機能は、プロセスの安全性と共に小さなスケッチ材のロードを保証します。
SheetMasterにより、生産性は大幅に向上します。中程度から大量のロット数の製造では、自動化構成部品がプロセスの安全性を維持しつつメイン時間と並行してシートのローディング及びアンローディングを行います。
![TruMatic 6000 fiber (SheetMaster及びGripMaster装備)](/filestorage/TRUMPF_Processed/_processed_/a/f/csm_SheetMaster-TruMatic-6000-fiber_88f7527fee_d4f54df61d.jpg)
TruMatic 6000 fiber (SheetMaster及びGripMaster装備)
![TruPunch 3000 (SheetMaster、SortMaster Box Linear及びDisposeMaster装備)](/filestorage/TRUMPF_Processed/_processed_/c/c/csm_SheetMaster-TruPunch-3000_59cc104c39_d7c7384fcb.jpg)
TruPunch 3000 (SheetMaster、SortMaster Box Linear及びDisposeMaster装備)
![TruStore 3030のTruMatic 7000 (SheetMaster、レール上のダブルロードカート、SortMaster Pallet、SortMaster Box、GripMaster及びToolMaster装備)](/filestorage/TRUMPF_Processed/_processed_/a/5/csm_SheetMaster-TruMatic-7000_dea8de8d3d_b151e2a46f.jpg)
TruStore 3030のTruMatic 7000 (SheetMaster、レール上のダブルロードカート、SortMaster Pallet、SortMaster Box、GripMaster及びToolMaster装備)

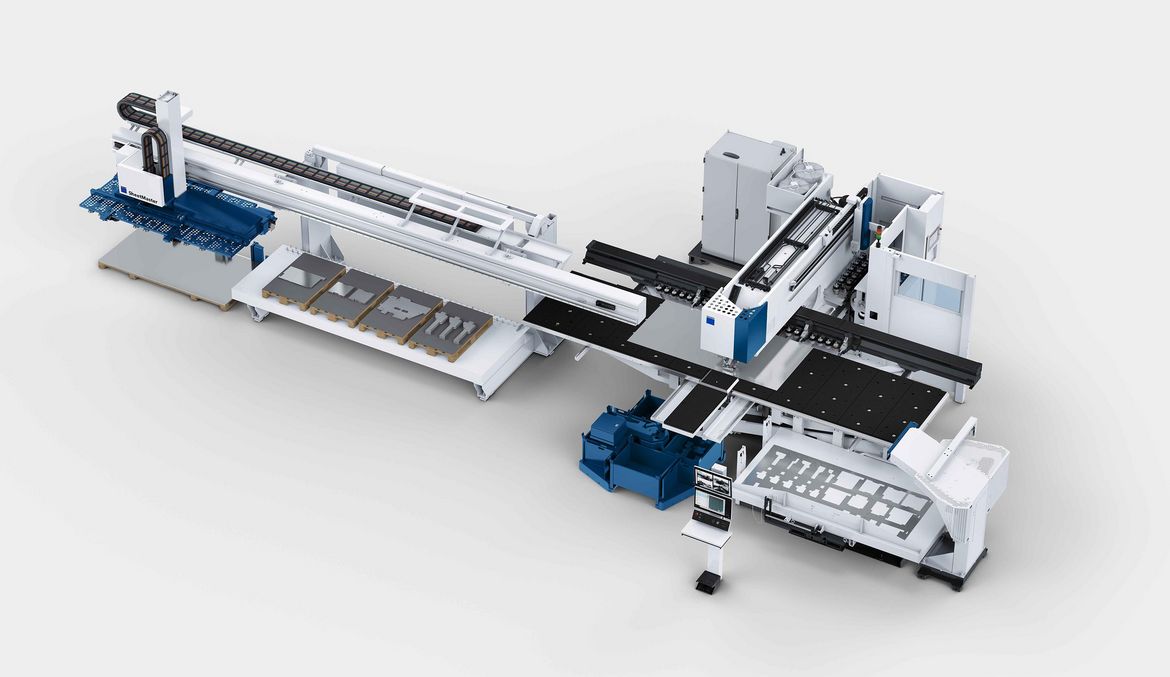

![TruPunch 5000 (SheetMaster、SortMaster Box、GripMaster及びToolMaster Linear装備)](/filestorage/TRUMPF_Processed/_processed_/9/3/csm_SheetMaster-TruPunch-5000_281fb9adee_5598dbd973.jpg)
TruPunch 5000 (SheetMaster、SortMaster Box、GripMaster及びToolMaster Linear装備)
![TruPunch 5000 (SheetMaster及びToolMaster Linear装備)](/filestorage/TRUMPF_Processed/_processed_/9/1/csm_SheetMaster-TruPunch-5000-2_e5933276c3_c5b3340954.jpg)
TruPunch 5000 (SheetMaster及びToolMaster Linear装備)
