スペアパーツ

TRUMPFの純正Power Tubeは、多数のCO₂レーザー加工機の発振器の中心部です。これによりレーザーの最大性能が引き出されます。Power Tubeと発振器の電気的パラメータが相互調整されているため、完璧な相互作用と最大限のプロセス安定性が保証されます。
TRUMPFの純正Power Tube (発振管) では、一つ一つが厳しい品質検査を受けることで、長期的な高品質と高いレベルの安全性が保証されます。

レーザ機械で優れた切断結果を得るには、TRUMPF仕様に準拠した高品質レンズが不可欠です。厳選された素材と厳しい品質検査を受けた純正レンズにより、レーザ光線の焦点合わせが最適に行われます。こうして機械、センサーから純正レンズに至るまで正確に調整されたユニットが完成し、完璧な焦点位置と最高の切断結果が得られます。RFIDチップ内蔵のインテリジェントなレンズと状態点検機能を持つセンサーLensLineにより、純正パーツではより高い安全性が提供されます。例えばレンズの適切な取付と正しい焦点距離が常に保証されます。またクリーニングサイクルもLensLineとRFIDチップ内蔵レンズの協調により最適化され、非生産時間が最大40 %短縮されます。

ノズルホルダー、ノズル及び距離センサーを最良に調整することで、最適な切断プロセスと理想的な切断結果が得られます。そのため純正ノズルホルダーでは製造時に最高の品質基準が適用されます。セラミックスとねじインサートは極めて精密に組み立てられます。これらの部品は一度結合すると分離することはなく、極めて堅牢です。耐久性に優れたノズルホルダーの素材は、耐熱性が極めて高いだけではなく、高周波領域での電気絶縁も保証されます。これは距離センサーがシートとノズルの間に常に完璧な距離を保つための必要条件です。純正パーツを使用すれば、一定の焦点位置を得ることができます。

固体レーザ機械/システムでは、保護ガラスがレンズを汚れから防護します。このガラスは使用されるアシストガスの圧力窓として機能すると同時に、レンズをスパッター、煙及び蒸気からも保護します。どの保護ガラスもこの圧力に耐えられるわけではありません。TRUMPFの純正保護ガラスは、レーザ光の波長、切断/溶接プロセス、さらにセンサーの要求に適合できるように、精密な仕様に従って製造されます。特に純度の高い原料を使用し、特殊なコーティングを施したこのガラスでは、特に低い反射率・吸収率が保証されるため、ガラスの熱変性が防止されます。純正保護ガラスは、安全な切断/溶接プロセスの基礎となります。

機械とレーザ装置の軸はベローズで覆われていますが、これはレーザのデリケートなビームガイド光学ユニットを埃やその他の粒子から保護するためです。レーザ光線の吸収及び偏向を防止するには、ベローズ内部にクリーンエアと窒素以外の物質が存在してはなりません。素材特性に優れた純正ベローズでは光路の最適な保護が確保され、それに伴って製品での焦点位置も保証されます。カッティングヘッドと移動ユニット全体が高速で移動することで圧力変化が生じるため、ベローズは極めて高い機械的負荷にさらされることになります。そのため、純正ベローズは特に高い柔軟性に加え、極めて安定性が高く自己消火性のあるプラスチックを使用して製造されます。その結果3シフト稼動でも、長期間にわたって純正ベローズの長い耐用年数を頼りにすることができます。

TRUMPFマシンでは、多数の光学エレメントによってレーザ光線の形成、ガイド及び焦点合わせが行われます。高品質の純正ミラーには大量のノウハウが採用されており、切断プロセスの終了時に最高のパーツ品質を手にすることができます。開発及び製造担当エンジニアは光路全体に沿って純正ミラーの最適化に常に取り組んでいます。ダイヤモンド旋盤で加工される光学ユニットは、TRUMPFでは自社開発のジグとツールを使用して極めて精度の高い製法で製造されます。当社のエンジニアは、正確に定義された条件下における水冷ミラーの製造を極めて重要視しています。なぜなら純正ミラーは、その形状と寸法に対する極めて高い水準を満たす必要があるからです。

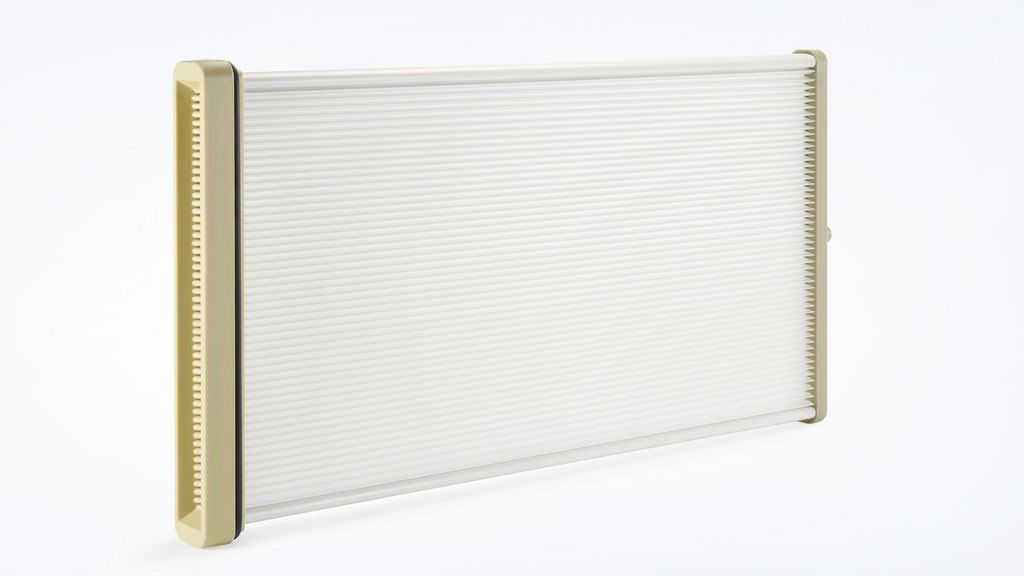

TRUMPFの検査済み純正フィルタープレートの動作原理は表面濾過です。透過性ポリエステルフリースをベース素材とし、表面にテフロンコーティングを施すことで、埃は直接表面で濾過され、奥に入り込むことがありません。それによりμm単位の粒子であっても濾過率99.95 %以上という最高レベルの値に到達します。純正フィルタープレートでは、一定の高い濾過能力が長年にわたり保証されます。レーザカッティングではその際に発生する有害物質から従業員、環境及び機械/レーザ装置の設備を防護する必要があります。TRUMPFの純正フィルタープレートは妥協が一切ないだけではなく、法的要件より更に高い水準を満たしています。長期間の保護を実現するために、機械コントローラには純正フィルタープレートのクリーニング間隔が登録されています。
