Mai stata così vantaggiosa e flessibile: la TruLaser Cell 5030 si contraddistingue per il suo ridotto costo orario ed è ideale per lavorare lotti di dimensioni medio-piccole e per frequenti cambi di componenti. Allestita con un laser a stato solido TruDisk a elevata efficienza energetica e minima manutenzione, nonché con numerose funzioni tipiche delle serie TruLaser Cell, la TruLaser Cell 5030 offre la massima flessibilità sia nel taglio sia nella saldatura.
La TruLaser Cell 5030 presenta non solo costi di investimento ridotti ma anche un'ottima redditività nell'esercizio continuato.
Il sistema ottico mobile evita di dover spostare il componente, che rimane fisso sul posto, e permette di occupare meno spazio per l'installazione della macchina.
Il sistema ottico mobile permette di ottenere risultati di alta qualità e un'ottima produttività.
Con il sistema laser a elevata efficienza energetica e dalla manutenzione ridotta, il taglio non è mai stato così economicamente vantaggioso.
Sfruttate i vantaggi del giunto magnetico per i sistemi ottici di taglio e saldatura e delle porte scorrevoli veloci nella parte anteriore.
Mentre con il Teachbox e il touchscreen potete gestire con semplicità il caricamento dei componenti, la soluzione software TruTops Cell Basic vi permette di adattare con velocità i programmi direttamente sulla macchina.
Il taglio di parti di carrozzeria richiede la massima flessibilità e la possibilità di realizzare modifiche in modo rapido e semplice. Con la TruLaser Cell 5030 si possono lavorare con alta produttività tutti i materiali tipici delle leghe di alluminio, fino alle moderne leghe di acciaio.
La TruLaser Cell 5030 permette di eseguire fori passanti ed anche la rifilatura di componenti imbutiti. Quando si lavora con un numero di pezzi piuttosto ridotto, la lavorazione con i tradizionali utensili di punzonatura è spesso troppo costosa, ma con la TruLaser Cell 5030 è possibile tagliare in breve tempo tutti i contorni necessari, contenendo così i costi di produzione.
La lavorazione laser di componenti tridimensionali, come ad esempio una ventola di aerazione, permette di ottenere nuove forme in campo geometrico. Ciò permette di costruire componenti risparmiando materiale e di ottenere riduzioni di peso. Rispetto ai processi tradizionali, la saldatura laser consente inoltre di ridurre in modo significativo il lavoro di rifinitura. Si risparmia tempo e si evita la deformazione del componente.
|
TruLaser Cell 5030
|
|
|---|---|
| Campo di traslazione asse | |
| Campo di traslazione asse X | 3000 mm |
| Campo di traslazione asse Y | 1500 mm |
| Campo di traslazione asse Z | 700 mm |
| Campo di traslazione asse B | ± 135 ° |
| Campo di traslazione asse C | n x 360 ° |
| Dimensione max del pezzo lavorato | |
| Dimensioni max del pezzo lavorato in X | 2540 mm |
| Dimensioni max del pezzo lavorato in Y | 1040 mm |
| Dimensioni max del pezzo lavorato in Z | 470 mm |
| Velocità max assi | |
| Velocità max per assi paralleli in X | 60 m/min |
| Velocità max per assi paralleli in Y | 60 m/min |
| Velocità max per assi paralleli in Z | 60 m/min |
| Velocità max assi in simultanea | 104 m/min |
| Velocità max asse B | 60 1/min |
| Velocità max asse C | 60 1/min |
| Accelerazioni max assi | |
| Accelerazione max per assi paralleli in X | 8 m/s2 |
| Accelerazione max per assi paralleli in Y | 8 m/s2 |
| Accelerazione max per assi paralleli in Z | 8 m/s2 |
| Accelerazione max assi in simultanea | 13,8 m/s2 |
| Accelerazione max asse B | 200 rad/s2 |
| Accelerazione max asse C | 100 rad/s2 |
| Precisione di posizionamento | |
| Precisione di posizionamento assi lineari (X, Y, Z) | 0,08 mm |
| Precisione di posizionamento assi rotanti (B) | 0,015 ° |
| Laser | |
| Potenza laser max | 3000 W - 4000 W |
| Laser disponibili | TruDisk, TruFiber |
Dati tecnici di tutte le varianti dei prodotti, disponibili per il download.
TruTops Cell bringt alles mit, was Sie für eine bequeme Programmierung Ihrer 3D-Laserbearbeitungsprozesse brauchen – egal ob es um die Programmierung von Laserschneid-, Laserschweiß- oder Laserauftragsschweißprogrammen geht. Sie liest 3D-CAD-Daten über zahlreiche Schnittstellen ein und korrigiert sie im Bedarfsfall. Das System erstellt automatisch Schneidvorschläge in allen drei Dimensionen. Außerdem generiert es automatisch Vorschläge für Vorrichtungen.
Die All-in-One-Lösung TruTops Boost ermöglicht es mehrere Prozessschritte abzudecken und durchgängig zu arbeiten: Vom 3D-Teil bis zum fertigen NC-Programm für Biege-, Stanz- und Laserprogramme sind alle Schritte eines Auftrags enthalten. Dabei berücksichtigt die Software Abhängigkeiten zwischen den verknüpften Technologien Bend und Cut sowie der Konstruktion und sichert so einen schnellen Fertigungsprozess. Das Ergebnis: Eine durchgängige Software mit verknüpfter Intelligenz – die für das optimale Zusammenspiel von Software und Maschine sorgt.
È possibile scegliere il laser giusto per ciascuna applicazione specifica e abbinarlo alla TruLaser Cell 5030. In questo modo si ottiene sempre la soluzione completa perfetta, a prescindere dalla somma investita, dal settore o dal numero di pezzi.
FocusLine permette la regolazione controllata da programma della posizione di focalizzazione a seconda del tipo e dello spessore del materiale. La regolazione della posizione avviene attraverso uno specchio, la cui curvatura viene regolata dalla pressione dell'aria.
Smart Optics Setup è un dispositivo aggiunto al corpo principale della macchina, avente lo scopo di tagliare lamiere di prova e reimpostare la macchina. Attraverso macro standardizzate la realizzazione è ancora più facile. Così si risparmia tempo e denaro.
L'area di lavoro della macchina di base può essere aumentata opzionalmente di 300 mm verso destra. In questo modo si migliorano sia l'area di lavoro 3D utilizzabile, sia l'accessibilità della macchina dalla parte anteriore per le operazioni di carico e scarico di componenti di grandi dimensioni.
Il TruTops Cell Basic permette di adattare i programmi direttamente sulla macchina con maggiore semplicità, velocità e sicurezza. La navigazione nel programma NC risulta così semplificata, poiché il profilo da modificare con il rispettivo testo NC può essere selezionato con un semplice clic del mouse. Tutte le modifiche effettuate vengono immediatamente visualizzate massimizzando la sicurezza della lavorazione nel programma.

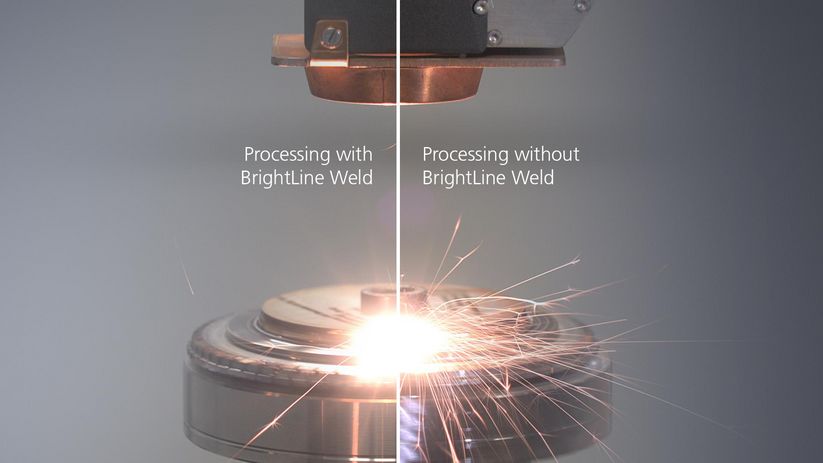

L'opzione BrightLine Weld assicura una saldatura laser senza spruzzi e giunti di saldatura di altissima qualità. A voi la scelta: aumentare la produttività grazie alle velocità d'avanzamento nettamente superiori o ridurre fino al 40% i costi dell'energia. La riduzione delle lavorazioni di rifinitura permette di ridurre i tempi di fermo macchina e i costi di esercizio.
Il sistema intuitivo di elaborazione delle immagini VisionLine riconosce automaticamente le proprietà geometriche del componente, ad esempio le fughe o gli spigoli. Se necessario, corregge il programma di lavorazione NC. Si ottiene così la massima sicurezza di processo, si aumenta la qualità dei componenti e si risparmiano tempo e costi.
L'asse rotante permette inoltre di lavorare pezzi a rotazione simmetrica. L'asse aggiuntivo può essere montato sul tavolo di lavoro in posizione orizzontale e verticale. Per la lavorazione di tubi e profili più lunghi è disponibile come supporto una contropunta.
Per caricare e scaricare in modo semplice componenti di grandi dimensioni fuori dall'area di lavoro, i tavoli possono essere traslati manualmente.
L'integrazione senza soluzione di continuità di molte macchine di TRUMPF nel proprio ambiente software è semplice e non crea alcun problema. Che si tratti di un'integrazione in Oseon o di un collegamento a strumenti di monitoring e analisi, per ogni combinazione offriamo la soluzione giusta. Anche collegamenti a sistemi software di terzi sono possibili con le nostre interfacce grazie all'utilizzo dello standard OPC UA.
Sono possibili scostamenti da questa gamma di prodotti e da questi dati in funzione del paese. Con riserva di modifiche relative a tecnica, dotazione, prezzo e offerta di accessori. Contattare il proprio interlocutore locale per sapere se il prodotto è disponibile nel proprio paese.
