Saldatura laser 3D

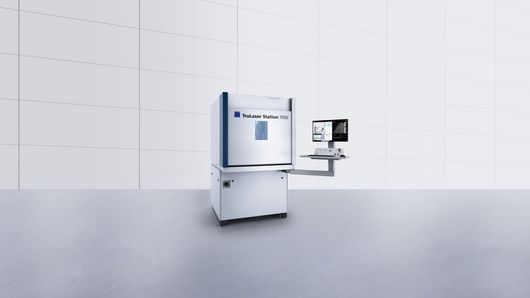

State cercando un impianto di saldatura laser 3D compatto, efficiente ed ergonomico, e che vi permetta di lavorare gruppi costruttivi come sensori, componenti a rotazione simmetrica o dispositivi di tecnica medicale? La TruLaser Station 7000 è un impianto di saldatura laser 3D compatto e completo con bassi costi di investimento del portafoglio TRUMPF. Convince per un vastissimo campo di applicazioni, grazie alla maggiore potenza laser fino a 2 kW e alla maggiore flessibilità. Malgrado la superficie di installazione dagli ingombri ridotti, questa macchina offre un'area di lavoro grande, che permette di integrare dispositivi e lavorare componenti di grandi dimensioni. La tavola rotante opzionale permette di lavorare anche un numero elevato di pezzi con una produttività superiore a quella ottenibile con prodotti equiparabili.
Con la tavola rotante la TruLaser Station 7000 diventa perfetta per la lavorazione in serie a elevata produttività.
Beneficiate della massima sicurezza di processo, grazie all'elaborazione immagini integrata.
La cinematica ottimizzata degli assi permette di lavorare anche gruppi costruttivi grandi su una superficie di installazione minima.
I potenti laser permettono di realizzare geometrie dei giunti di saldatura flessibili e profondità di saldatura elevate.
Nella tecnica medicale è fondamentale ottenere risultati di massima precisione: con la TruLaser Station 7000 realizzate giunti di saldatura di alta qualità e riproducibili, senza lavorazione di rifinitura.
I laser TruDisk saldano con lunghezza d'onda verde anche materiali sottili senza intaccare la sottostruttura. In questo modo è possibile, ad esempio, realizzare il contatto tra conduttori di rame e substrati mediante bande o fili, senza danneggiare la ceramica sottostante.
Nella saldatura a conduzione termica si possono giuntare in modo rapido e semplice componenti a parete sottile e produrre spigoli a vista senza lavorazione di rifinitura. Si accelera così l'intero processo di lavorazione.
Sulla TruLaser Station 7000 si può eseguire la produzione in serie di micromotori e componenti elettronici di precisione con massimi requisiti di qualità.
Nella tecnica medicale è fondamentale ottenere risultati di massima precisione: con la TruLaser Station 7000 realizzate giunti di saldatura di alta qualità e riproducibili, senza lavorazione di rifinitura, come ad esempio per la produzione di un broncoscopio.
Massima sicurezza di processo grazie a VisionLine Detect e all'interfaccia QDS per l'esportazione di dati macchina e parametri di processo.
|
TruLaser Station 7000
|
|
|---|---|
| Campo di traslazione asse | |
| Quantità max assi | 5 |
| Campo di traslazione asse X | 650 mm |
| Campo di traslazione asse Y | 350 mm |
| Campo di traslazione asse Z | 500 mm |
| Campo di traslazione asse B | ± 120 ° |
| Campo di traslazione asse C | n x 360 ° |
| Velocità max assi | |
| Velocità max per assi paralleli in X | 6 m/min |
| Velocità max per assi paralleli in Y | 6 m/min |
| Velocità max per assi paralleli in Z | 6 m/min |
| Velocità max assi in simultanea | 10 m/min |
| Precisione di posizionamento | |
| Precisione di posizionamento assi lineari (X, Y, Z) | 0,08 mm |
| Precisione di ripetizione | |
| Precisione di ripetizione assi lineari | 0,03 mm |
| Laser | |
| Potenza laser max | 2000 W 1 |
| Laser disponibili | TruDiode, TruDisk, TruFiber, TruMicro, TruPulse 2 |
Dati tecnici di tutte le varianti dei prodotti, disponibili per il download.
L'app SmartTeach è un'applicazione per l'ottica di focalizzazione programmabile PFO. Facilita la creazione e la configurazione di programmi di saldatura laser. La videocamera digitale trasmette l'immagine live alla app. L'apprendimento viene così eseguito comodamente e direttamente sul componente. Il comando dal tablet permette di creare e apprendere le geometrie in modo intuitivo.
Il software offline TruTops PFO permette di programmare semplicemente i processi laser 2D e 3D: è sufficiente creare nell'Editor i percorsi, i bordi o le superfici desiderati. In alternativa si possono caricare i pezzi esistenti da programmi CAD e programmare i processi di lavorazione sulla base dei dati così ottenuti.
Da un'ampia gamma di laser a stato solido si sceglie quello giusto per la propria applicazione. La TruLaser Station 7000 può essere utilizzata con tutti i laser a stato solido a fibra di TRUMPF con potenze fino a 2000 watt.
Le svariate opzioni disponibili rendono il lavoro con la TruLaser Station 7000 non solo più facile, ma anche notevolmente più veloce e quindi più produttivo grazie ai ridotti tempi passivi.
BrightLine Weld permette di eseguire saldature laser pressoché senza spruzzi. Allo stesso tempo aumentate la vostra produttività e ottenete velocità di avanzamento più alte, senza compromettere la qualità del giunto di saldatura. Questa tecnologia può essere impiegata anche per ottimizzare l'efficienza energetica. A profondità di saldatura invariata, la potenza laser richiesta è inferiore.
L'utensile di calibrazione di TRUMPF CalibrationLine Power verifica a intervalli regolari definibili individualmente se la potenza del laser sul pezzo corrisponde effettivamente alle specifiche richieste. Si assicurano così condizioni di processo unitarie che permettono di ottenere risultati di saldatura costanti e riproducibili.
Automatizzate i vostri processi in modo semplice con la TruLaser Station 7000: con la tavola rotante a due stazioni potete eseguire contemporaneamente lavorazioni e attrezzaggi. Questa modalità è consigliata in particolare per numero di pezzi elevato. Si possono anche affidare le operazioni di carico e scarico dei pezzi a robot.
Il sistema intuitivo di elaborazione delle immagini VisionLine riconosce automaticamente le proprietà geometriche del componente, ad esempio le fughe o gli spigoli. Se necessario, corregge il programma di lavorazione NC. Si ottiene così la massima sicurezza di processo, si aumenta la qualità dei componenti e si risparmiano tempo e costi.
La struttura ottica modulare, collaudata da anni, si abbina perfettamente alla TruLaser Station 7000, grazie alla sua compattezza.
Che si tratti di saldare, tagliare, asportare, riscaldare o forare: con le ottiche di focalizzazione di TRUMPF si può contare su risultati di alta qualità!
I sistemi ottici ideali per la lavorazione remota
Sono possibili scostamenti da questa gamma di prodotti e da questi dati in funzione del paese. Con riserva di modifiche relative a tecnica, dotazione, prezzo e offerta di accessori. Contattare il proprio interlocutore locale per sapere se il prodotto è disponibile nel proprio paese.
