Pleine accessibilité grâce à un concept intelligent de protection faisceau
Usinage de tubes – plus rapide que jamais
La TruLaser Tube 5000 fiber exploite les avantages du laser à solide comme aucune autre machine avant elle. Pour l'utilisateur, cela signifie à la fois des temps d'usinage courts et une large gamme de tubes et de profilés possibles. La dernière version de la machine est encore plus convaincante : elle est encore plus productive, traite des tubes encore plus lourds et découpe des matériaux plus épais grâce à une puissance laser plus élevée. Laissez-vous convaincre !
Grâce à RapidCut, la rapidité d'avance du laser à solide est notable, même sur des contours de petite taille.
Grâce à son concept ouvert, la TruLaser Tube 5000 fiber offre une accessibilité parfaite.
Grâce au système de serrage de la TruLaser Tube 5000 fiber, vous fabriquez des tubes sur toute la plage de serrage sans travail de préparation.
Le laser à solide TruDisk et des paramètres de coupe de qualité permettent d'obtenir des résultats optimaux.
L'option de coupe biaise permet de réaliser des coupes biaises de grande qualité, jusqu'à 45°.
Durant l'ensemble de la procédure de traitement, un système de capteurs moderne assure une grande fluidité d'exécution.

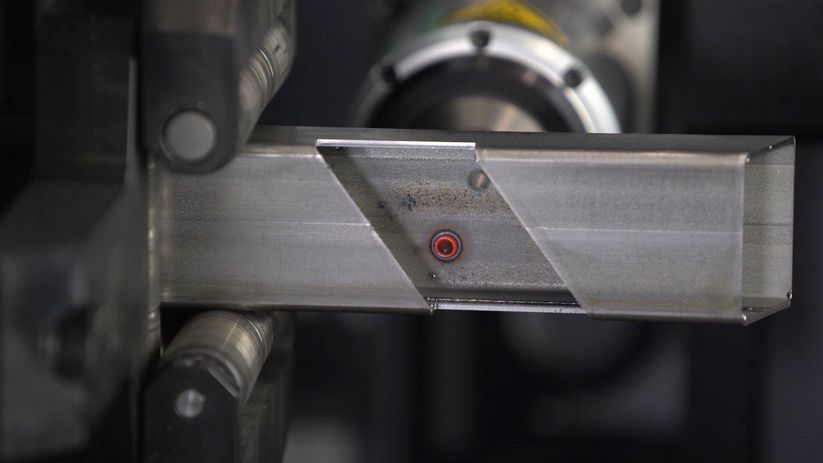

Il vous épargne une séquence de travail supplémentaire : la TruLaser Tube 5000 fiber taille les filetages.
L'extension en enveloppe circulaire offre une zone de dégagement plus importante dans le traitement des tubes ronds et rectangulaires.
![Fabrication de meubles](/filestorage/TRUMPF_Processed/_processed_/6/8/csm_MS-applications-furniture_f8ed80aa13_19c4456502.jpg)
Meubles
Davantage de possibilités pour les designers : la TruLaser Tube 5000 fiber découpe tubes et profilés avec une grande précision. Cela permet d'obtenir des produits d'une extrême qualité et d'une grande élégance.
![TruLaser Tube 5000 fiber, mobilier commercial](/filestorage/TRUMPF_Processed/_processed_/e/c/csm_MS-applications-retail-store-fittings_016203e133_4573c7a3c4.jpg)
Mobilier commercial
Qu'il s'agisse de production individuelle ou en série : la découpe de tubes au laser garantit une flexibilité maximale dans la conception de meubles pour magasins.
![Fabrication de machines agricoles](/filestorage/TRUMPF_Processed/_processed_/2/8/csm_MS-applications-agricultural_machinery_650310918c_7c7b6f091a.jpg)
Machines agricoles
La TruLaser Tube 5000 fiber est capable d'usiner des tubes présentant une épaisseur de paroi importante. Une caractéristique utile par exemple pour les fabricants de composants de machines agricoles.
![Appareils de gymnastique](/filestorage/TRUMPF_Processed/_processed_/6/5/csm_MS-applications-fitness-equipment_fa7f8dcefe_0cebb3aa5b.jpg)
Appareils de fitness
Les solutions d'automatisation de la TruLaser Tube 5000 permettent de fabriquer avec efficacité des composants de grande qualité, comme des appareils de fitness. Le laser garantit ici la précision de l'usinage de tubes sur le long terme.
![Construction de machines et d'appareils](/filestorage/TRUMPF_Processed/_processed_/9/c/csm_MS-applications-machines-and-device-construction_c221806171_641d2a40c5.jpg)
Construction de machines et d'appareils
Les constructeurs de machines remplacent ou optimisent les constructions en tôle grâce aux possibilités offertes par la technologie de découpe laser de tubes, en concevant des produits combinant intelligemment des tubes et des tôles.
TruLaser Tube 5000 fiber
|
|
---|---|
Tube rond | |
Diamètre extérieur max. | 152 mm |
Diamètre extérieur max. (en option) | 170 mm 1 |
Profilé rectangulaire | |
Longueur latérale max. et diamètre du cercle circonscrit | 152 mm / 170 mm |
Longueur latérale max. et diamètre du cercle circonscrit (option) | 180 mm / 180 mm 2 |
Longueur max. de la matière brute pour chargement automatique | |
Pour LoadMaster Tube 6,5 m | 6500 mm |
Pour LoadMaster Tube 8,0 m | 8000 mm 3 |
Longueur des pièces usinées | |
Pour unité de déchargement 3 m | 3000 mm |
Pour unité de déchargement 3 m + 1,5 m | 4500 mm 3 |
Pour unité de déchargement 6,5 m | 6500 mm 3 |
Pour unité de déchargement 6,5 m + 1,5 m | 8000 mm 3 |
Poids de la pièce | |
Poids par tronçon max. (standard/en option) | 25 kg/m |
Poids max. de matière première avec déchargement automatique | |
Avec LoadMaster Tube 6,5 m | 162,5 kg |
Avec LoadMaster Tube 8,0 m | 200 kg |
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
Autonomie
Smart Profile Detection vous permet de charger automatiquement même des profilés à la géométrie exigeante.
SeamLine Tube identifie les cordons de soudure ou les marquages pour agencer chaque tube correctement sur la machine. En option, la fonction balaye également l'intérieur du tube.
![TruLaser Tube 5000 fiber avec système de capteurs](/filestorage/TRUMPF_Processed/_processed_/6/8/csm_TruLaser-Tube-5000-fiber-sensor-systems_33ce30007a_ec4cd81138.jpg)
Votre machine est intelligente : les capteurs détectent si une pièce a été évacuée correctement.
Productivité
![TruLaser Tube 5000 fiber, RapidCut](/filestorage/TRUMPF_Processed/_processed_/b/5/csm_TruLaser-Tube-5000-fiber-RapidCut_6df0842f94_a343c3bd8f.jpg)

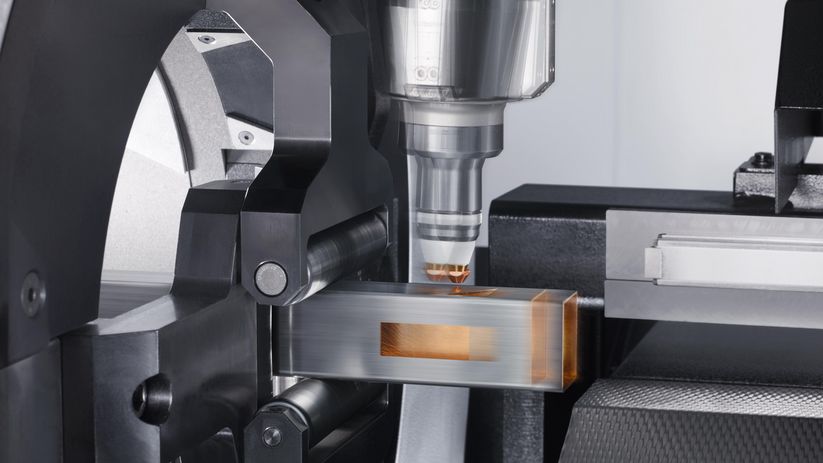

Avec RapidCut, la rapidité de l'avancée du laser à solide est perceptible même sur des contours de petite taille. Cela représente un énorme gain de productivité pour votre fabrication, notamment sur les matériaux minces.
Elargissement de la gamme d'usinage
![TruLaser Tube 5000, option de coupe biaise jusqu'à 45° pour l'acier de construction, l'acier inoxydable et l'aluminium](/filestorage/TRUMPF_Processed/_processed_/e/8/csm_MS-options-bevel-cuts-up-to-45-degrees_78606a3d15_f80acfdcd5.jpg)
Développez votre gamme de pièces avec des coupes biaises de grande qualité, jusqu'à 45°.
En option, la TruLaser Tube 5000 fiber peut prendre en charge le taraudage des pièces, et donc intégrer une étape du process. Vous avez le choix, dans la mesure où vous pouvez insérer jusqu'à huit outils pour le taraudage dans le porte-outil normalisé.
Rendez votre fabrication encore plus flexible : le nouveau système de serrage vous donne encore plus de zones de dégagement par rapport au cercle circonscrit des tubes ronds.
Sécurité des processus et assistance de l'opérateur
![TruLaser Tube 5000, plusieurs types de matériaux](/filestorage/TRUMPF_Processed/_processed_/0/b/csm_MS-options-single-cutting-head-strategy_0978255032_4e62c9f012.jpg)
Grâce à la stratégie de coupe mono-tête, vous pouvez usiner au laser plusieurs types et plusieurs épaisseurs de matériau sans changer de tête de coupe.
![Düse X-Blast im Vergleich zur normalen Düse](/filestorage/TRUMPF_Processed/_processed_/c/e/csm_MS-options-laser-tube-cutting-X-Blast_7d5b4c29de_e24f0fe222.jpg)
Economie de gaz de coupe, augmentation de la sécurité des processus : la buse innovante à géométrie brevetée vous permet de réaliser en moyenne des économies de gaz de coupe de 33 % lors de la découpe à haute pression dans des épaisseurs de paroi de 1 à 3 mm. L'augmentation de la distance buse/pièce permet également d'améliorer la sécurité des processus.
L'accouplement magnétique avec soufflet protège la tête de coupe. En cas de collision, la tête de coupe dévie sa course, ce qui permet d'éviter des dommages structurels. Elle peut ensuite être ramenée manuellement à sa position initiale. La production peut ainsi reprendre rapidement.
Rapidité et fiabilité – comment le laser permet de marquer vos pièces avec un code industriel 2D standardisé.
![TruLaser Tube 5000 fiber, tables à bande convoyeuse](/filestorage/TRUMPF_Processed/_processed_/1/a/csm_MS-options-TruLaser-Tube-5000-fiber-conveyor-tables_7bffc6a192_2f2436e091.jpg)
Des tables à bande convoyeuse à une hauteur ergonomique facilitent le déchargement des tubes et des profilés. Elles servent également de tampon de matériau.
![Keyvisual Connectivity](/filestorage/TRUMPF_Processed/_processed_/1/0/csm_Machines-systems-connectivity_09cb16b76c_88ae20fff3.jpg)
L'intégration parfaite de nombreuses machines TRUMPF dans votre propre monde logiciel se fait simplement et sans problème. Qu'il s'agisse d'une intégration dans Oseon ou d'une connexion aux outils de surveillance et d'analyse, nous proposons la solution adaptée à chaque combinaison. La connexion à des systèmes logiciels tiers est également possible grâce à nos interfaces basées sur l'OPC UA standard.
Avec la MobileControl App, vous commandez et gérez vos machines avec souplesse en toute simplicité, car l'application reproduit l'interface du pupitre de commande standard sur l'écran tactile de votre tablette. L'application vous permet de consulter les informations machine ou d'effectuer un changement de programme en différents points de l'environnement de travail de la machine, par ex. depuis l'emplacement de stockage des tubes.
Qualité
![TruLaser Tube 5000 fiber, mandrins](/filestorage/TRUMPF_Processed/_processed_/1/c/csm_TruLaser-Tube-5000-fiber-clamp-chucks_9043a8d1b6_60d2095c19.jpg)
Plus de réglage à la main : le mécanisme de réglage FocusLine maintient la distance de focalisation du laser constante et l'adapte automatiquement au matériau.
![TruLaserTube 5000, PierceLine régule le processus de plongée.](/filestorage/TRUMPF_Processed/_processed_/1/9/csm_MS-options-PierceLine_57782d5dae_62d74a8d0d.jpg)
PierceLine régule et surveille le processus de perçage. Dès que la matériau est entièrement perforé, le processus de perçage est terminé. Cela permet des résultats plus précis et des temps d'usinage plus courts.
![](/filestorage/TRUMPF_Processed/_processed_/b/d/csm_MS-options-laser-tube-cutting-Spatter-Guard_0e2ca3dd84_2a1fdb0f1e.jpg)
Spatter Guard épargne le travail de retouche car l'adhérence de projections de scories sur les intérieurs du tube est évitée. Un agent de séparation est introduit, pour cela, en temps masqué – sans travail manuel de préparation.
![](/filestorage/TRUMPF_Processed/_processed_/f/d/csm_Programming-Tube-product-picture_e9c029cf20_827530b428.jpg)
Programming Tube
En quelques secondes, le logiciel de programmation Programming Tube génère le programme de commande numérique. L'interface utilisateur clairement structurée facilite l'apprentissage. Les aides à la conception des connexions sont déjà comprises dans le programme.
![Chaîne de processus du logiciel](/filestorage/TRUMPF_Processed/_processed_/a/b/csm_Software-keyvisual-product-page_48a00c2f80_c0129dd4b2.jpg)
Logiciel
De la demande du client à la livraison de la pièce finie : le portefeuille logiciel de TRUMPF optimise l'ensemble de votre processus de production. TRUMPF combine ainsi de manière intelligente les logiciels avec les machines et les services, afin de créer des solutions Industrie 4.0 sur mesure pour votre Usine du futur.
![TruLaser Tube 5000, LoadMaster Tube minimise les temps de préparation.](/filestorage/TRUMPF_Processed/_processed_/4/5/csm_TruLaser-Tube-5000-T05-minimum-setup-time_78c17f1778_14cff7a588.jpg)
Chargement
L'unité de chargement LoadMaster Tube vous permet de minimiser les temps de préparation. L'auge à paquet pratique met la matière brute à disposition de manière automatisée. En option, le LoadMaster peut être positionné sur la face avant de la machine. Cela vous permet d'adapter parfaitement le layout de la machine à vos flux matières.
![](/filestorage/TRUMPF_Processed/_processed_/4/d/csm_Tube-storage-system-product-picture_219bc744eb_73d53514fb.jpg)
Magasin de tubes avec connexion à un magasin
Le chargement automatisé vous permet de relier les machines TruLaser Tube à un magasin de tubes. Cela vous permet de charger la machine de découpe laser de tubes de manière entièrement automatique et sans surveillance. Comment cela fonctionne-t-il ? Une station d'excavation à basculement extrait la cassette avec la matière brute du magasin et la transmet à l'unité de convoyage. Elle est directement connectée au LoadMaster Tube.
![Schnittstelle Entladeautomatisierung mit Längsförderband](/filestorage/TRUMPF_Processed/_processed_/b/2/csm_Unloading-automation-interface-product-picture_e030788bf4_e24df0f952.jpg)
Déchargement et tri
L'interface d'automatisation du déchargement avec convoyeur longitudinal est une interface pour le déchargement automatisé des pièces usinées sur la machine TruLaser Tube. Il s'agit d'une interface mécanique et numérique avec convoyeur longitudinal. Vous pouvez y connecter, de manière flexible et selon vos souhaits, l'automatisation d'un intégrateur.
Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
Pieds de page-
Les tubes ronds avec un diamètre entre 152 mm et 170 mm ne peuvent être chargés que manuellement.
-
Les profilés rectangulaires avec une longueur latérale de >152,4 mm ne peuvent être chargés que manuellement
-
Valeur pour versions agrandies (option)
