La TruLaser Cell 1100 est un système de guidage de faisceau flexible, qui s'intègre facilement dans votre ligne de fabrication. Elle est spécialement conçue pour le soudage sans fin de tous types de géométries de cordons de soudure sur des bandes, des tubes et des profilés. Le choix de matériaux est très ouvert : cette installation de soudage au laser permet de souder de l'acier, de l'acier inoxydable, de l'aluminium ainsi que des métaux lourds d'un dixième de millimètre jusqu'à plusieurs millimètres d'épaisseur. Une offre étendue d'optiques de soudage à axes linéaires ou pivotants, et de systèmes de capteurs pour la recherche et le guidage du cordon (comme SeamLine ou SeamLine Pro) permettent d'augmenter la flexibilité, la qualité et la fiabilité. En fonction de l'application et de la matière, ce sont soit des lasers CO2, soit des lasers à solide TRUMPF qui sont utilisés.
Configurez une machine qui vous corresponde et à la hauteur de vos exigences.
Des sources lasers et systèmes de capteurs dernier cri permettent de réduire les coûts d'exploitation et d'augmenter la vitesse d'usinage.
Le panneau de commande intégré vous permet d'utiliser votre TruLaser Cell Série 1000 de manière très intuitive.
La course de l'axe linéaire, la hauteur d'usinage et les courses de déplacement peuvent être adaptées à votre ligne de fabrication.
Des optiques de soudage à axes linéaires ou pivotants et systèmes de capteurs complètent la machine de manière optimale.
La TruLaser Cell 1100 a été conçue spécialement pour le soudage sans fin au laser de tubes et de profilés. Grâce à sa structure compacte, elle peut être intégrée sans problème à une installation de profilage existante. Sa conception permet une adaptation de l'installation de soudage de tubes / de profilés à différentes géométries de produit, avec un minimum de temps morts. La structure solide de l'appareil et le système de guidage du faisceau encapsulé à l'abri des poussières garantissent des conditions de processus constantes et une sécurité de laser maximale.
Grâce à la grande qualité de faisceau des lasers TRUMPF et à l'apport condensé d'énergie que celle-ci permet sur la pièce à travailler, il est possible d'obtenir des cordons de soudure sans fin étanches au gaz et non poreux, sans dépôt de projections de matière fondue sur les parois intérieure et extérieure du tube.
Le système optique SpeedLas de TRUMPF autorise des vitesses de processus extrêmement élevées pour les matériaux à parois minces jusqu'à 0,4 mm. Grâce au soudage par conduction thermique, les effets physiques de « l'angle de Brewster » sont utilisés pour obtenir des gains de productivité impressionnants.
|
TruLaser Cell 1100 (CO2-Laser)
|
TruLaser Cell 1100
|
|
|---|---|---|
| Plage de déplacement axe | ||
| Plage de déplacement axe X | 300/500 mm | 300/500 mm |
| Plage de déplacement axe Z | 300/500 mm | 300/500 mm |
| Plage de déplacement axe B | ± 100 ° | ± 100 ° |
| Plage de déplacement axe Q (correction de position saignée de soudure) | ± 25 mm | ± 25 mm |
| Vitesses max. d'axe | ||
| Vitesse axiale max. parallèle aux axes en X | 30 m/min | 30 m/min |
| Vitesse axiale max. parallèle aux axes en Z | 30 m/min | 30 m/min |
| Vitesse axiale max. axe Q (correction de position saignée de soudure) | 3 m/min | 3 m/min |
| Accélérations max. des axes | ||
| Accélération d'axe max. parallèle aux axes en X | 1,5 m/s² | 1,5 m/s² |
| Accélération d'axe max. parallèle aux axes en Z | 1,5 m/s² | 1,5 m/s² |
| Accélération d'axe max. axe B | 1,5 rad/s² | 1,5 rad/s² |
| Précision de positionnement | ||
| Précision de positionnement axes linéaires (X, Z) | 0,1 mm | 0,1 mm |
| Précision de positionnement axes de rotation (B) | 0,015 ° | 0,015 ° |
| Lasers | ||
| Puiss. laser maxi | 3200 W - 15000 W | 2000 W - 8000 W |
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
Les optiques de focalisation à miroir TLS possèdent une ouverture libre de 50 mm et se distinguent par un axe linéaire qui permet de positionner le faisceau laser de manière définie sur la pièce à usiner. L'optique est équipée de buses de soudage pour l'alimentation en gaz coaxiale et latérale. Les distances focales des miroirs de focalisation utilisables vont de f = 100 mm à f = 300 mm.
BEO D70 : de grandes distances de travail pour un petit diamètre de focalisation

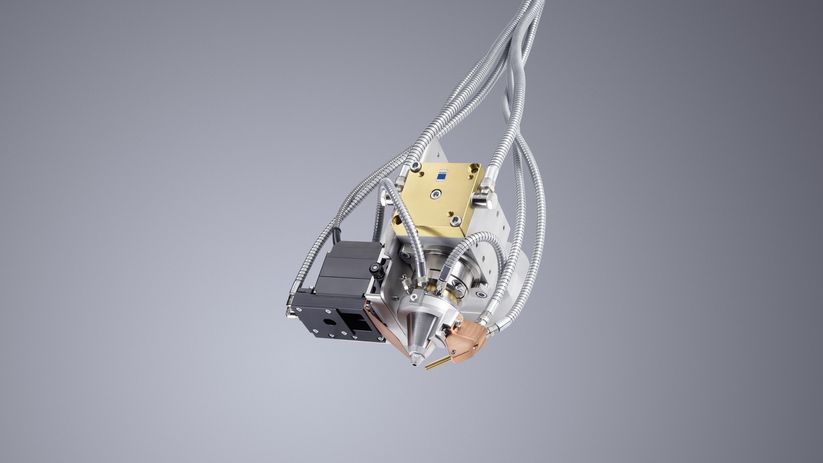

SeamLine assure le réglage de la position de la soudure pour les systèmes laser TRUMPF. Le système identifie de manière fiable les fentes ou les bordures en appliquant alternativement des procédés à base de lumière incidente et de section lumineuse.
Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
