Laser à disque

TruDisk à longueur d'onde verte

Processing on the Green Side of Light

CONSULTER L'OFFRE

TRUMPF-TruDisk-green-laser-product-picture

Laser à disque

TruDisk à longueur d'onde verte

Les lasers TruDisk en régime continu verts permettent de réaliser des cordons de soudure linéaires en cuivre de la plus haute qualité, presque sans projections et avec une grande reproductibilité.

CONSULTER L'OFFRE

Laser à disque

TruDisk à longueur d'onde verte

Soudez des matériaux très réfléchissants avec encore plus de puissance laser. Avec le TruDisk 3022, vous obtenez une puissance laser pouvant atteindre 3 kW.

CONSULTER L'OFFRE

Fermer

Lumière laser verte pour le soudage du cuivre

La longueur d'onde verte permet de souder le cuivre et d'autres matières fortement réfléchissantes non seulement de manière efficace, mais également avec un haut niveau de qualité et une productivité extrême – et ce, indépendamment des propriétés de la surface de la matière. La formation de projections est réduite au minimum. Vous bénéficiez simultanément d'une reproductibilité maximale. Soudage par points ou par cordon linéaire : la lumière laser verte donne une grande fiabilité au soudage à conduction thermique et au soudage profond avec pénétration constante de la soudure. TRUMPF vous permet en outre de profiter des avantages d'un pack complet harmonisé comprenant la technologie éprouvée des lasers à disque TruDisk, plusieurs sorties de câble à fibre optique, des optiques d'usinage ainsi qu'un système de capteurs intelligent.

Qualité maximale

Les lasers verts sont utilisés pour réaliser des soudages de qualité sur du cuivre avec une quantité de projections minimale.

Pour tous les états de surface

Que la surface soit polie, oxydée ou en cuivre poncé, la lumière laser verte fournit toujours d'excellents résultats.

Flexibilité totale - en régime continu ou pulsé

Dans le domaine de la lumière laser verte, vous avez également le choix entre des lasers pulsés et des lasers continus parfaitement adaptés à vos exigences.

Reproductibilité maximale

Bénéficiez d'un soudage à conduction thermique et d'un soudage profond stable, avec une pénétration constante de la soudure.

Durable et fiable

Durabilité et robustesse caractérisent nos lasers IR TruDisk. Vous pouvez également compter à 100 % sur les lasers TruDisk à longueur d'onde verte.

Apport de chaleur minimal

Grâce au faible apport de chaleur dans le cuivre, bénéficiez d'un gauchissement minimal des composants et évitez une déformation des composants en matière plastique attenants.

Découvrez notre gamme de produits pour un soudage au laser parfait du cuivre. Le TruDisk 1020, spécialiste du soudage profond, et les TruDisk Pulse 221 et 421 pour le soudage par points.

Le TruDisk 1020 rend possible le soudage à conduction thermique et le soudage profond de matières fortement réfléchissantes avec un excellent niveau de qualité et une vitesse d'avance élevée.

Le soudage profond du cuivre, en particulier, s'accompagne souvent de nombreuses projections. Il en va différemment avec le TruDisk Pulse 421, qui permet d'obtenir des résultats propres et de grande qualité, quel que soit l'état de surface.

Absorption la plus élevée dans le cuivre

Absorption optimale

La longueur d'onde verte est absorbée de manière optimale par le cuivre : à température ambiante, l'absorption est huit fois plus élevée que dans l'infrarouge. C'est ce qui explique que le TruDisk à longueur d'onde verte permet de souder le cuivre avec une extrême stabilité et presque sans projections. Ce processus répond aux exigences de qualité les plus élevées vis-à-vis du cordon de soudure comme du composant soudé.

TruDisk à longueur d'onde verte, soudage du cuivre

TruDisk 3022

Avec une puissance laser d'3 kW, le laser à disque TruDisk 3022 est actuellement le laser à longueur d'onde verte le plus puissant. Il vous permet simultanément de bénéficier d'une qualité de faisceau élevée (8 mm*mrad) ainsi que de deux sorties. Le laser continu est parfait pour un soudage à conduction thermique ou un soudage profond stable présentant une pénétration constante de la soudure. De plus, il fonctionne avec une avance élevée et indépendamment de l'état de surface.

TruDisk Pulse

Avec le laser pulsé à grande puissance TruDisk Pulse, vous soudez avec efficacité des matériaux fortement réfléchissants comme le cuivre. L'absorption optimale ainsi que la grande puissance d'impulsion crête de 4 kW pour des durées d'impulsion de l'ordre de la milliseconde permettent des résultats d'application uniques en cas de réalisation de points de soudure et de cordons de soudure courts.

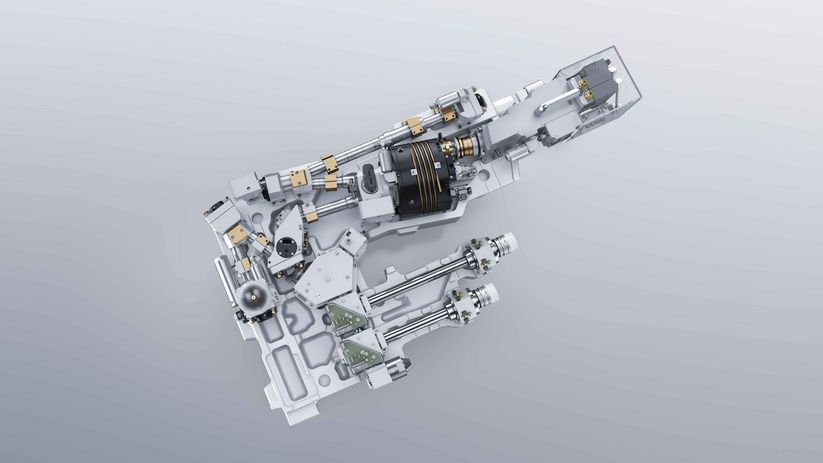

une technologie de laser à disque qui a fait ses preuves

Faites confiance à la robustesse, à la fiabilité et à l'aptitude industrielle des lasers TruDisk de TRUMPF. Les lasers TruDisk à longueur d'onde verte utilisent les mêmes modules de pompage que les lasers TruDisk IR. Vous pouvez ainsi compter sur une puissance laser constante pendant toute la durée de vie. TRUMPF vous propose en plus un pack complet : laser, câble à fibre optique, optiques de focalisation et système de capteurs – développé et testé pour la longueur d'onde verte.

Soudage du cuivre - stable et presque sans projections

Les lasers TruDisk à longueur d'onde verte sont idéaux pour les applications scanner hautement productives. Grâce à la haute qualité de faisceau des lasers, des scanners avec une longue distance de travail et un grand champ de balayage peuvent également être utilisés. TRUMPF vous propose un ensemble complet comprenant le laser, le câble à fibre optique, l'optique de focalisation et la technologie des capteurs - le tout adapté à la longueur d'onde verte.

Soudage à conduction thermique d'une feuille de cuivre à l'aide du TruDisk 2021

Le TruDisk 2021 est parfait pour réaliser le soudage à conduction thermique d'une feuille de cuivre et de tôles de cuivre fines de manière fiable avec une avance élevée. Cette image représente la partie supérieure du cordon de soudure ainsi qu'une coupe transversale du cordon obtenu avec une avance de 10 m/min.

Direct Copper Bonds (DCB)

Les lasers TruDisk à longueur d'onde verte soudent même des matières fines sans affecter le châssis. De cette manière, des bandes conductrices en cuivre, par exemple, peuvent être mises en contact au moyen de bandelettes ou de fils sur les substrats sans détériorer la céramique qui est en dessous.

Soudage d'empilements de feuilles de batterie

Avec le TruDisk 2021, il est possible de souder des empilements de feuilles de batterie comportant 100 feuilles de cuivre. Une surface uniforme est obtenue et, grâce à la vitesse élevée du processus, l'apport de chaleur est faible. L'illustration de gauche montre le cordon de soudure supérieur uniforme et sans projections. La coupe transversale de droite montre une liaison sans pores avec une grande section.

Impression 3D du cuivre pur, des alliages de cuivre et des métaux précieux

La combinaison unique de la lumière laser verte et d'un système de fabrication additive permet une impression 3D stable du cuivre pur ainsi qu'un usinage hautement productif des alliages de cuivre ou des métaux précieux. Qu'il s'agisse de la conductivité électrique des inducteurs en cuivre imprimés en 3D ou de la conductivité thermique des refroidisseurs à transistors imprimés en 3D, les deux sont identiques à celles du cuivre classique. La densité et l'aspérité de surface des applications sont tout aussi convaincantes. Avec la TruPrint 1000 Green Edition, TRUMPF propose une combinaison des produits TruPrint 1000 et TruDisk 1020.

Surfaces différentes

Grâce au caractère plus doux de son processus, le TruDisk à longueur d'onde verte soude indépendamment de l'état de surface des cordons de soudure sur du cuivre avec une longueur d'onde de 515 nm et une qualité constante, garantissant une robustesse élevée à votre production. Il est en général possible de se passer du travail préparatoire fastidieux consistant à uniformiser l'état de surface à l'aide du sablage, de l'étamage ou d'autres méthodes similaires.

Contacts électriques soudés au laser

Avec le TruDisk Pulse, soudez des composants électroniques même sensibles en toute sécurité. Contrairement à lumière infrarouge, la longueur d'onde verte vous permet de réduire de 95 % les éclaboussures. Vous évitez ainsi de manière efficace des courts-circuits et composants défectueux qui en résultent.

Annuler

Comparer les produits

Produit de départ Votre produit de départ

1er modèle de comparaison 2e modèle de comparaison (en option)

Comparer maintenant

TruDisk Pulse 221
TruDisk Pulse 421
TruDisk 1020
TruDisk 2021
TruDisk 3022

	TruDisk Pulse 221 Comparer le produit	TruDisk Pulse 421 Comparer le produit	TruDisk 1020 Comparer le produit	TruDisk 2021 Comparer le produit	TruDisk 3022 Comparer le produit
Paramètres laser
Puissance laser	200 W ¹	400 W ¹	1000 W ¹	2000 W ¹	3000 W ¹
Constante de puissance type à la puissance nominale pendant 8 heures à température ambiante constante	-	-	± 0,5 %	± 0,5 %	± 0,5 %
Constante de puissance max. à la puissance nominale pendant 8 heures à température ambiante constante	-	-	± 1 %	± 1 %	± 1 %
Plage de puissance réglage en continu	-	-	30 W Régulation de la puissance activée	60 W - 2000 W Régulation de la puissance activée	90 W - 3000 W Régulation de la puissance activée
Puissance d'impulsion crête max. avec longueur de câble à fibre optique 10 m	2 kW	4 kW	-	-	-
Energie par impulsion max. avec longueur de câble à fibre optique 10 m	20 J	40 J	-	-	-
Rapport cyclique max.	10 %	10 %	-	-	-
Durée d'impulsion réglable	0,3 ms - 50 ms	0,3 ms - 50 ms	-	-	-
Qualité du faisceau au pompage dans le câble à fibre optique	4 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	6 mm▪mrad
Ouverture numérique au dispositif de découplage après le câble à fibre optique	0,1	0,1	0,1	0,1	0,1
Longueur d'onde	515 nm	515 nm	515 nm	515 nm	515 nm
Diamètre min. du câble à fibre optique	100 μm	100 μm	50 μm	100 μm	150 μm
Modèle
Largeur	1340 mm	1340 mm	1340 mm	1340 mm	1340 mm
Hauteur	1430 mm	1430 mm	1430 mm	1430 mm	1430 mm
Profondeur	725 mm	725 mm	725 mm	725 mm	725 mm
Nombre max. câbles à fibre optique	2	2	2	2	2
Implantation
Indice de protection	IP54	IP54	IP54	IP54	IP54
Température ambiante	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C

Comparer les produits Terminer la comparaison Terminer la comparaison	TruDisk Pulse 221	TruDisk Pulse 421	TruDisk 1020	TruDisk 2021	TruDisk 3022
Paramètres laser
Puissance laser	200 W ¹	400 W ¹	1000 W ¹	2000 W ¹	3000 W ¹
Constante de puissance type à la puissance nominale pendant 8 heures à température ambiante constante	-	-	± 0,5 %	± 0,5 %	± 0,5 %
Constante de puissance max. à la puissance nominale pendant 8 heures à température ambiante constante	-	-	± 1 %	± 1 %	± 1 %
Plage de puissance réglage en continu	-	-	30 W Régulation de la puissance activée	60 W - 2000 W Régulation de la puissance activée	90 W - 3000 W Régulation de la puissance activée
Puissance d'impulsion crête max. avec longueur de câble à fibre optique 10 m	2 kW	4 kW	-	-	-
Energie par impulsion max. avec longueur de câble à fibre optique 10 m	20 J	40 J	-	-	-
Rapport cyclique max.	10 %	10 %	-	-	-
Durée d'impulsion réglable	0,3 ms - 50 ms	0,3 ms - 50 ms	-	-	-
Qualité du faisceau au pompage dans le câble à fibre optique	4 mm▪mrad	4 mm▪mrad	2 mm▪mrad	4 mm▪mrad	6 mm▪mrad
Ouverture numérique au dispositif de découplage après le câble à fibre optique	0,1	0,1	0,1	0,1	0,1
Longueur d'onde	515 nm	515 nm	515 nm	515 nm	515 nm
Diamètre min. du câble à fibre optique	100 μm	100 μm	50 μm	100 μm	150 μm
Modèle
Largeur	1340 mm	1340 mm	1340 mm	1340 mm	1340 mm
Hauteur	1430 mm	1430 mm	1430 mm	1430 mm	1430 mm
Profondeur	725 mm	725 mm	725 mm	725 mm	725 mm
Nombre max. câbles à fibre optique	2	2	2	2	2
Implantation
Indice de protection	IP54	IP54	IP54	IP54	IP54
Température ambiante	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C	10 °C - 50 °C

PDF <1MB

Fiche technique

Les caractéristiques techniques de toutes les variantes de produits en téléchargement.

TruControl

TruControl est le logiciel de commande simple et rapide pour votre laser à solide TRUMPF. Vous programmez les formes d'impulsion individuellement en fonction de votre application. La puissance laser est régulée en temps réel pour une reproductibilité maximale de vos résultats de processus. Le module logiciel optionnel DataStore enregistre les données relatives à la qualité des pièces que vous produisez afin de garantir leur traçabilité même au bout de nombreuses années.

S'il existe des commandes externes, TruControl communique avec elles à l'aide de toutes les interfaces courantes. Les saisies s'effectuent sur l'écran tactile du tableau de commande ou sur un PC à Panel. Un port Ethernet vous permet de relier votre laser au réseau et de le connecter à plusieurs PC.

A PROPOS DU PRODUIT

Régulation de la puissance laser active

Au lieu d'une commande manuelle, la puissance du TruDisk à longueur d'onde verte peut être régulée en temps réel. La régulation de la puissance laser active stabilise la puissance laser avec des variations de +/- 1 % et maintient ainsi le processus constant indépendamment des influences de l'environnement. Vous bénéficiez ainsi de la puissance la plus stable du marché – et ce, sur toute la durée de vie de votre laser.

Une multitude d'interfaces, pour une intégration facile

Les interfaces jouent un rôle décisif dans l'intégration d'un laser TruDisk dans votre machine ou votre ligne de fabrication. C'est pourquoi les lasers à solide TRUMPF disposent d'interfaces pour tous les systèmes de bus terrain courants. Sont également disponibles : une interface en temps réel, une interface E/S parallèle numérique, une interface pour capteurs de processus, une interface logicielle OPC UA, une carte d'entrée analogique et une interface pour optiques intelligentes TRUMPF.

Services à distance

En cas de dysfonctionnement, les experts en service après-vente TRUMPF interviennent activement sur votre laser par l'intermédiaire d'une connexion à distance. Cette intervention permet souvent de supprimer directement le dysfonctionnement, ou de modifier la configuration du laser de telle manière que la production puisse se poursuivre d'ici la livraison de la pièce détachée. La machine vous offre donc une disponibilité maximale.

Refroidissement des optiques d'usinage/du câble à fibre optique

Les optiques d'usinage et les câbles à fibre optique peuvent être refroidis de manière simple et pratique à l'aide de l'eau de refroidissement du laser. Aucun système de refroidissement séparé n'est donc nécessaire.

De l'intelligence jusqu'à la pièce à usiner

Une interface spécifique vous permet de synchroniser des optiques intelligentes à votre laser. Vous pouvez ainsi utiliser l'optique scanner PFO pour vos applications dans des conditions optimales. La programmation de l'optique d'usinage s'effectue commodément via la commande du laser. Il n'est pas nécessaire d'utiliser d'ordinateurs ou de commandes supplémentaires.

Réseau laser TRUMPF

Dans le réseau laser, vous mettez en réseau un ou plusieurs lasers avec respectivement jusqu'à deux stations de travail. Votre laser partage sa puissance sur plusieurs stations ou les alimente avec la puissance totale en alternance. Cela vous permet même de combiner des applications différentes comme le soudage et la découpe.

Guidage de faisceau intégré et flexible

Pour garder une grande flexibilité dans l'utilisation de votre laser, un grand nombre de possibilités s'offrent à vous pour le guidage du faisceau. Les câbles à fibre optique peuvent être branchés très simplement sur différentes stations de travail, en « Plug & Play ». Choisissez jusqu'à deux sorties de fibre. La puissance laser peut être répartie de manière flexible sur les différentes sorties. Ainsi, plusieurs stations de travail peuvent fonctionner simultanément avec une puissance laser fractionnée, ou successivement avec la puissance laser totale.

Weld Assist

La base de données WeldAssist met à votre disposition des paramètres de soudage pour différents matériaux et diamètres de focalisation. Cela facilite le réglage en cas d'alternance fréquente entre les applications laser.

Traitement d'image

Le traitement d'image VisionLine de TRUMPF détecte les caractéristiques des composants et fait en sorte que le soudage soit toujours réalisé à l'emplacement correct.

VisionLine Basic

Une image vidéo numérique avec réticule dans le foyer laser vous assiste dans l'observation de la pièce à travailler et dans l'apprentissage.

VisionLine Detect

La détection des caractéristiques permet d'intégrer facilement des programmes de traitement d'image au processus de fabrication.

VisionLine Project

Avec un pack de service supplémentaire, TRUMPF fournit une solution complète pour les tâches de traitement d'image complexes.

Accéder au groupe de produits

TruLaser Cell 3000

L'universelle

Accéder au produit

TruPrint 5000 Green Edition

Impression 3D de cuivre pur assurée par la combinaison unique d'une lumière laser verte et d'un système de fabrication additive

Accéder au produit

TRUMPF vous propose tous les composants dont vous avez besoin pour guider le faisceau du laser jusqu'à la pièce à travailler. Diverses optiques de focalisation, dont la précision et la fiabilité ont été éprouvées par des années d'usage industriel, sont également disponibles. Les optiques sont facilement intégrables, dans des postes d'usinage intégrateurs comme dans des lignes de fabrication complètes. La structure modulaire permet d'adapter systématiquement les optiques aux types de lasers ainsi qu'aux différentes situations d'usinage.

Optiques de focalisation

Laser continu ou pulsé à longueur d'onde verte : les optiques de focalisation TRUMPF offrent des résultats de processus de grande qualité !

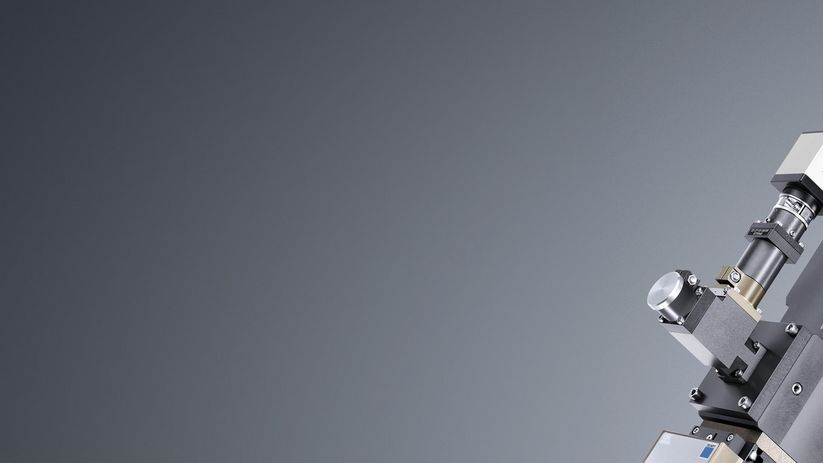

BEO D35

Utilisable de manière polyvalente pour la découpe et le soudage jusqu'à la gamme des kilowatts.

BEO D70

De grandes distances de travail pour un faible diamètre de focalisation

Accéder au groupe de produits

Optique de focalisation programmable

Les optiques idéales pour l'usinage à distance

PFO 20

Schweißen und Bohren mit der programmierbaren Fokussieroptik PFO

PFO 33

Pour les applications avec une puissance laser jusqu'à 12 kW

Accéder au groupe de produits

Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.

Pieds de page

La puissance laser sur la pièce à usiner peut être différente de la puissance nominale en fonction de la configuration de l'optique.
