Rien de mieux qu'une expérience individuelle avec un laser directement dans votre installation ! Nous vous apportons volontiers notre conseil sur les exigences de votre application et examinons ensemble comment un laser de test peut vous venir en aide. Nous vous donnons la possibilité de tester sur votre site un laser TRUMPF adapté à votre installation – jusqu'à 30 jours.
Polyvalence pour un large éventail d'applications

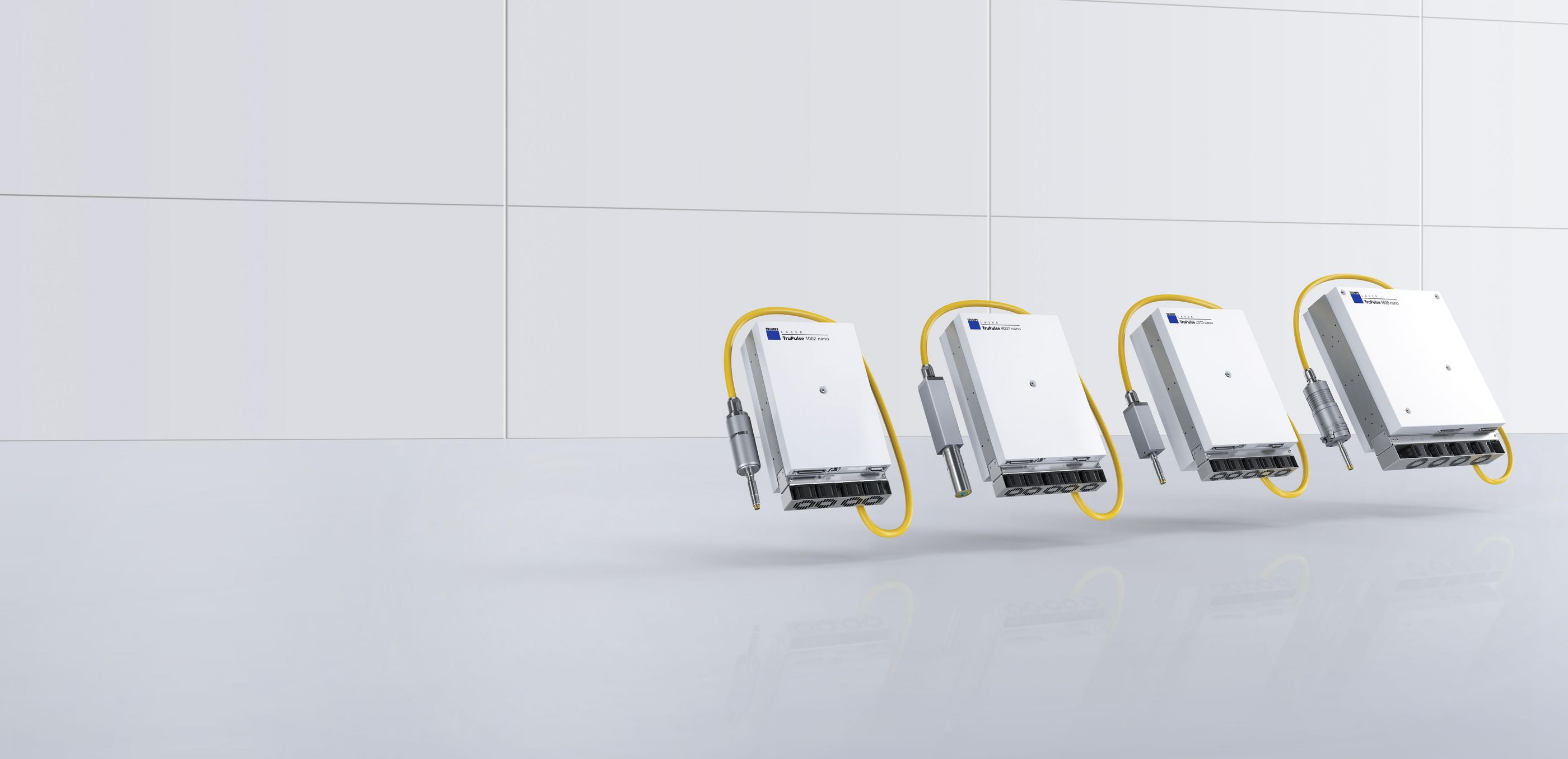

Nos lasers à fibre pulsés TruPulse nano, équipés des technologies GTWave et PulseTune, font partie des lasers industriels les plus polyvalents de la gamme TRUMPF. Ces lasers fonctionnent dans la plage d'impulsion de la nanoseconde et sont utilisés dans diverses applications industrielles. Ils offrent aux utilisateurs une souplesse inégalée. Dans la mesure où ils ne nécessitent aucun entretien, vous pouvez vous concentrer sur le résultat plutôt que sur des plans d'entretien longs et coûteux.
Flexibilité
Vous réalisez des marquages permanents à l'aide d'un procédé sans contact, à grande vitesse et avec une grande précision. De plus, les marquages laser ne nécessitent pas de consommables. Ils sont générés par ordinateur et offrent ainsi une plus grande souplesse.
Technologie innovante
Atteignez le sommet de la technologie des nanosecondes pulsées à l'aide de capacités de micro-usinage avancées élevant nos lasers PulseTune à un niveau supérieur. Ces lasers offrent aux intégrateurs OEM un contrôle très souple de la gamme d'impulsion et de la puissance de crête. La fonctionnalité PulseTune unique permet des fréquences d'impulsion à la pointe du marché tout en maintenant une puissance de crête constante.
Polyvalence
Vous avez le choix parmi les 48 formes d'onde disponibles. Dans la mesure où les propriétés des impulsions centrales peuvent être parfaitement optimisées pour des applications spécifiques, vous augmentez la qualité et la productivité de votre processus.
Pas de maintenance
Les lasers à fibre pulsés fonctionnent sans maintenance. Vous pouvez donc toujours vous concentrer sur le résultat - les plans d'entretien chronophages appartiennent au passé.
Soudage nanoseconde
Peu importent le matériau, l'épaisseur ou la combinaison des différents métaux, nos lasers vous offrent la souplesse de souder une grande variété de produits, des piles à combustible et des batteries aux fils destinés à la fabrication d'appareils médicaux. Avec notre procédure de soudage nanoseconde breveté, vous pouvez assembler pratiquement toutes les combinaisons de composants métalliques fins. En font également partie les métaux hautement réfléchissants et conducteurs.
Perçage
Dans un perçage laser, un faisceau laser est pulsé de manière répétée sur une zone spécifique. Le matériau à percer est évaporé et fondu couche après couche jusqu'à ce que les trous de perçage se forment. Le perçage laser se caractérise par une grande précision, qui peut être parfaitement contrôlée par la surveillance de l'intensité et de la durée du faisceau.
Coupe
Le faisceau laser peut être facilement programmé pour découper avec précision une variété d'épaisseurs et de matériaux. En font partie des métaux, y compris les métaux réfléchissants tels que le cuivre, l'argent et l'aluminium, mais aussi le laiton, le tungstène, l'acier, l'étain et le titane. Des pierres précieuses comme les diamants, ou les céramiques, les matériaux composites graphiques, le silicium et de nombreux types de plastiques peuvent également être traités. Des formes très complexes peuvent même être découpées avec une grande précision dans la mesure où l'utilisateur a toujours un contrôle complet sur l'intensité du faisceau, la durée et l'apport de chaleur.
Marquage et gravage
Alors qu'un marquage n'intervient qu'au niveau de la surface d'une pièce, une gravure est quant à elle un marquage en profondeur. Pratiquement tous les matériaux peuvent être marqués au laser en noir et même en couleur pour certains matériaux. Les marquages laser sont notamment utilisés sur les céramiques, les plastiques, les métaux, les LED, le caoutchouc et les matériaux composites graphiques.
Enlèvement de couches
Le laser permet d'enlever avec précision des couches sur des métaux ou des composés industriels comme des semi-conducteurs et des microprocesseurs dans les produits électroniques.
Nettoyage
Pour un nettoyage laser, des fréquences d'impulsion élevées et des durées d'impulsion courtes avec des puissances de crête élevées sont généralement utilisées - comme si elles étaient faites pour les lasers nanoseconde pulsés. L'objectif est d'éliminer des résidus en surface et des couches contaminées sans endommager les matériaux du substrat. Le nettoyage au laser est une application rentable et écologique qui s'est imposée dans l'industrie dans le monde entier.
|
TruPulse 1003 nano (FK10-HS)
Comparer le produit
|
TruPulse 1010 nano (FK10-EP)
Comparer le produit
|
TruPulse 2007 nano (FK10-EP)
Comparer le produit
|
TruPulse 2007 nano (FK10-RM)
Comparer le produit
|
TruPulse 2010 nano (FK10-EP)
Comparer le produit
|
TruPulse 2013 nano (FK10-EP)
Comparer le produit
|
TruPulse 2020 nano (FK10-EP)
Comparer le produit
|
TruPulse 3002 nano (FK10-EP)
Comparer le produit
|
TruPulse 3002 nano (FK10-HS)
Comparer le produit
|
TruPulse 4007 nano (FK10-HS)
Comparer le produit
|
TruPulse 5020 nano (FK10-EP)
Comparer le produit
|
TruPulse 2030 nano (FK10-EP)
Comparer le produit
|
TruPulse 2060 nano (FK10-EP)
Comparer le produit
|
TruPulse 2002 nano (FK10-RM)
Comparer le produit
|
TruPulse 2002 nano (FK10-EP)
Comparer le produit
|
TruPulse 1002 nano (FK10-EP)
Comparer le produit
|
TruPulse 1002 nano (FK10-HS)
Comparer le produit
|
TruPulse 4004 nano (FK10-HS)
Comparer le produit
|
TruPulse 2005 nano (FK10-RM)
Comparer le produit
|
TruPulse 2005 nano (FK10-EP)
Comparer le produit
|
TruPulse 1005 nano (FK10-HS)
Comparer le produit
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Paramètres laser | |||||||||||||||||||||
| Puissance de sortie moyenne | 30 W | 100 W | 70 W | 70 W | 100 W | 130 W | 200 W | 20 W | 20 W | 70 W | 200 W | 300 W | 600 W | 20 W | 20 W | 20 W | 20 W | 40 W | 50 W | 50 W | 50 W |
| Puissance d'impulsion crête max. | > 7 kW | > 7 kW | > 10 kW | > 10 kW | > 10 kW | > 8 kW | > 8 kW | > 12 kW | > 12 kW | > 20 kW | > 50 kW | > 8 kW | > 10 kW | > 10 kW | > 10 kW | > 7 kW | > 7 kW | > 20 kW | > 10 kW | > 10 kW | > 7 kW |
| Qualité du faisceau (M²) | < 1,3 | < 1,3 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | 1,6 - 2,0 | 1,6 - 2,0 | 2,5 - 3,5 | 4,0 - 6,0 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,3 | < 1,3 | 2,5 - 3,5 | < 1,6 | < 1,6 | < 1,3 |
| Gamme de longueurs d'onde | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1061 nm - 1067 nm | 1059 nm - 1065 nm | 1060 nm - 1070 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm |
| Energie par pulse max. | > 0,6 mJ | > 1,1 mJ | > 1,2 mJ | > 1 mJ | > 1,3 mJ | > 1,5 mJ | > 1,5 mJ | > 1 mJ | > 0,8 mJ | > 1,25 mJ | > 5 mJ | > 1,5 mJ | > 2,1 mJ | > 1 mJ | > 1,25 mJ | > 0,8 mJ | > 0,6 mJ | > 1,3 mJ | > 1 mJ | > 1,2 mJ | > 0,6 mJ |
| Plage de durée d'impulsion | 10 ns - 240 ns | 4 ns - 2000 ns | 3 ns - 2000 ns | 28 ns - 260 ns | 4 ns - 2000 ns | 5 ns - 2000 ns | 10 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 200 ns | 10 ns - 250 ns | 8 ns - 2000 ns | 12 ns - 1200 ns | 20 ns - 800 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 240 ns | 10 ns - 240 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 11 ns - 220 ns |
| Fréquence de répétition des impulsions | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | Jusqu'à 4166 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz |
| Modèle | |||||||||||||||||||||
| Dimensions (l x h x p) | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 115 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 115 mm | 423 mm x 417 mm x 133 mm | 423 mm x 417 mm x 133 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 95 mm | 473 mm x 417 mm x 133 mm | 447 mm x 417 mm x 88 mm | 622 mm x 482 mm x 177 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm |
| Implantation | |||||||||||||||||||||
| Température ambiante | 0 °C - 45 °C | 5 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 10 °C - 48 °C | 10 °C - 44 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 10 °C - 44 °C | 15 °C - 38 °C | 15 °C - 40 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 42 °C |
|
TruPulse 1003 nano (FK10-HS)
|
TruPulse 1010 nano (FK10-EP)
|
TruPulse 2007 nano (FK10-EP)
|
TruPulse 2007 nano (FK10-RM)
|
TruPulse 2010 nano (FK10-EP)
|
TruPulse 2013 nano (FK10-EP)
|
TruPulse 2020 nano (FK10-EP)
|
TruPulse 3002 nano (FK10-EP)
|
TruPulse 3002 nano (FK10-HS)
|
TruPulse 4007 nano (FK10-HS)
|
TruPulse 5020 nano (FK10-EP)
|
TruPulse 2030 nano (FK10-EP)
|
TruPulse 2060 nano (FK10-EP)
|
TruPulse 2002 nano (FK10-RM)
|
TruPulse 2002 nano (FK10-EP)
|
TruPulse 1002 nano (FK10-EP)
|
TruPulse 1002 nano (FK10-HS)
|
TruPulse 4004 nano (FK10-HS)
|
TruPulse 2005 nano (FK10-RM)
|
TruPulse 2005 nano (FK10-EP)
|
TruPulse 1005 nano (FK10-HS)
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Paramètres laser | |||||||||||||||||||||
| Puissance de sortie moyenne | 30 W | 100 W | 70 W | 70 W | 100 W | 130 W | 200 W | 20 W | 20 W | 70 W | 200 W | 300 W | 600 W | 20 W | 20 W | 20 W | 20 W | 40 W | 50 W | 50 W | 50 W |
| Puissance d'impulsion crête max. | > 7 kW | > 7 kW | > 10 kW | > 10 kW | > 10 kW | > 8 kW | > 8 kW | > 12 kW | > 12 kW | > 20 kW | > 50 kW | > 8 kW | > 10 kW | > 10 kW | > 10 kW | > 7 kW | > 7 kW | > 20 kW | > 10 kW | > 10 kW | > 7 kW |
| Qualité du faisceau (M²) | < 1,3 | < 1,3 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | 1,6 - 2,0 | 1,6 - 2,0 | 2,5 - 3,5 | 4,0 - 6,0 | < 1,6 | < 1,6 | < 1,6 | < 1,6 | < 1,3 | < 1,3 | 2,5 - 3,5 | < 1,6 | < 1,6 | < 1,3 |
| Gamme de longueurs d'onde | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1061 nm - 1067 nm | 1059 nm - 1065 nm | 1060 nm - 1070 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm | 1059 nm - 1065 nm |
| Energie par pulse max. | > 0,6 mJ | > 1,1 mJ | > 1,2 mJ | > 1 mJ | > 1,3 mJ | > 1,5 mJ | > 1,5 mJ | > 1 mJ | > 0,8 mJ | > 1,25 mJ | > 5 mJ | > 1,5 mJ | > 2,1 mJ | > 1 mJ | > 1,25 mJ | > 0,8 mJ | > 0,6 mJ | > 1,3 mJ | > 1 mJ | > 1,2 mJ | > 0,6 mJ |
| Plage de durée d'impulsion | 10 ns - 240 ns | 4 ns - 2000 ns | 3 ns - 2000 ns | 28 ns - 260 ns | 4 ns - 2000 ns | 5 ns - 2000 ns | 10 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 200 ns | 10 ns - 250 ns | 8 ns - 2000 ns | 12 ns - 1200 ns | 20 ns - 800 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 3 ns - 2000 ns | 10 ns - 240 ns | 10 ns - 240 ns | 26 ns - 250 ns | 3 ns - 2000 ns | 11 ns - 220 ns |
| Fréquence de répétition des impulsions | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | Jusqu'à 4166 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz | 1 kHz - 1000 kHz | 1 kHz - 500 kHz | 1 kHz - 4000 kHz | 1 kHz - 1000 kHz |
| Modèle | |||||||||||||||||||||
| Dimensions (l x h x p) | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 115 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 95 mm | 377 mm x 249 mm x 115 mm | 423 mm x 417 mm x 133 mm | 423 mm x 417 mm x 133 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 377 mm x 249 mm x 95 mm | 473 mm x 417 mm x 133 mm | 447 mm x 417 mm x 88 mm | 622 mm x 482 mm x 177 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm | 347 mm x 201 mm x 95 mm |
| Implantation | |||||||||||||||||||||
| Température ambiante | 0 °C - 45 °C | 5 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 40 °C | 10 °C - 48 °C | 10 °C - 44 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 10 °C - 44 °C | 15 °C - 38 °C | 15 °C - 40 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 45 °C | 0 °C - 40 °C | 0 °C - 40 °C | 0 °C - 42 °C |
PDF <1MB
Fiche technique
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
Aucune maintenance nécessaire
Les lasers à fibre TruPulse nano constituent une véritable technologie « Fit-and-Forget » qui ne requiert aucune maintenance sur toute leur durée réelle d'utilisation. Aucun autre coût d'exploitation n'est par conséquent à prévoir.
Plus grande flexibilité grâce au contrôle d'impulsion variable
La série TruPulse nano bénéficie de la fonctionnalité PulseTune. Celle-ci permet aux utilisateurs un choix de durées d'impulsion allant de 3 ns à 2 µs, offrant ainsi une flexibilité inégalée dans l'optimisation des processus, une meilleure productivité et une amélioration de la qualité de processus.
Grande fiabilité et 3 ans de garantie
Nos lasers sont conçus pour fonctionner 24 heures sur 24 et 7 jours sur 7, et offrent une fiabilité à la pointe du secteur. Nous offrons en outre une garantie standard de 3 ans. Le câble robuste du guidage du faisceau ainsi que tous les autres composants de raccordement facilitent l'intégration système.
Intégration aisée
Les lasers TruPulse nano Laser sont des modules d'intégration utilisés en règle générale avec des optiques scanners ainsi qu'un matériel et un logiciel de commande appropriés. Nos produits disposent d'une interface standard industrielle qui est souvent présente dans les matériels et logiciels de fournisseurs tiers.
Interface utilisateur pour la surveillance et le diagnostic laser
Une interface utilisateur (GUI) est disponible pour tous les produits TruPulse nano. Cette GUI offre de multiples fonctions à l'utilisateur ainsi qu'une surveillance du laser. En outre, le logiciel sert de soutien dans l'intégration.
Options pour la qualité du faisceau
Série 1000 | S-Type (Single mode M2 <1,3) : produit un diamètre de spot très fin (<20 micromètres) avec une grande stabilité de puissance et une grande profondeur de champ. Idéal pour les applications nécessitant de petites dimensions de structure.
Série 2000 | Z-Type (M2 <1,6) : offre une puissance crête et une énergie d'impulsion plus élevées avec seulement une légère augmentation du diamètre de spot et une bonne profondeur de champ.
Série 3000 | L-Type (Low Mode M2 1,6 - 2,0) : pour les applications de marquage générales avec des spots et des caractéristiques légèrement plus grands. Les marquages sont visibles à l'œil nu.
Série 4000 | H-Type (High Mode M2 2,5 - 3,5) : fournit des énergies d'impulsion élevées, des puissances crête et des spots encore plus grands, idéal pour des lignes larges, des applications avec des polices de caractères pleines et une couverture de grandes surfaces.
Série 5000 | M-Type – Multimode (M2 4,0 - 6,0) : énergies d'impulsion les plus élevées et durées d'impulsion plus longues optimales pour le soudage et le nettoyage.
Série PulseTune
En fonction des besoins, vous avez le choix entre plusieurs produits de notre série PulseTune.
- Les produits d'entrée de gamme du Reduced Mode (RM) disposent d'options d'impulsion limitées et d'interfaces logicielles et matérielles de base. Ces modèles vous permettent d'utiliser deux formes d'onde PulseTune et de fonctionner avec une fréquence d'impulsion limitée pouvant atteindre 500 kHz.
- Avec les modèles High Specification (HS), vous bénéficiez de notre technologie PulseTune et d'une durée d'impulsion variable avec 25 formes d'onde préréglées. Grâce à une commande améliorée et une fonctionnalité en régime continu modulée vous travaillez avec encore plus de précision. La fréquence d'impulsions peut aller jusqu'à 1 MHz
- Dans Extended Performance (EP), vous pouvez choisir jusqu'à 48 formes d'ondes PulseTune optimisées. Il s'agit de notre source laser à fibre la plus polyvalente, avec une commande améliorée et une fonctionnalité en régime continu modulée. L'énergie d'impulsion et la puissance de crête sont de plus à nouveau augmentées. La durée d'impulsion est comprise entre 3 et 2 000 ns, la fréquence des impulsions pouvant atteindre 4 MHz.
Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
