Charge limite de 150 kg avec le BendMaster (150)

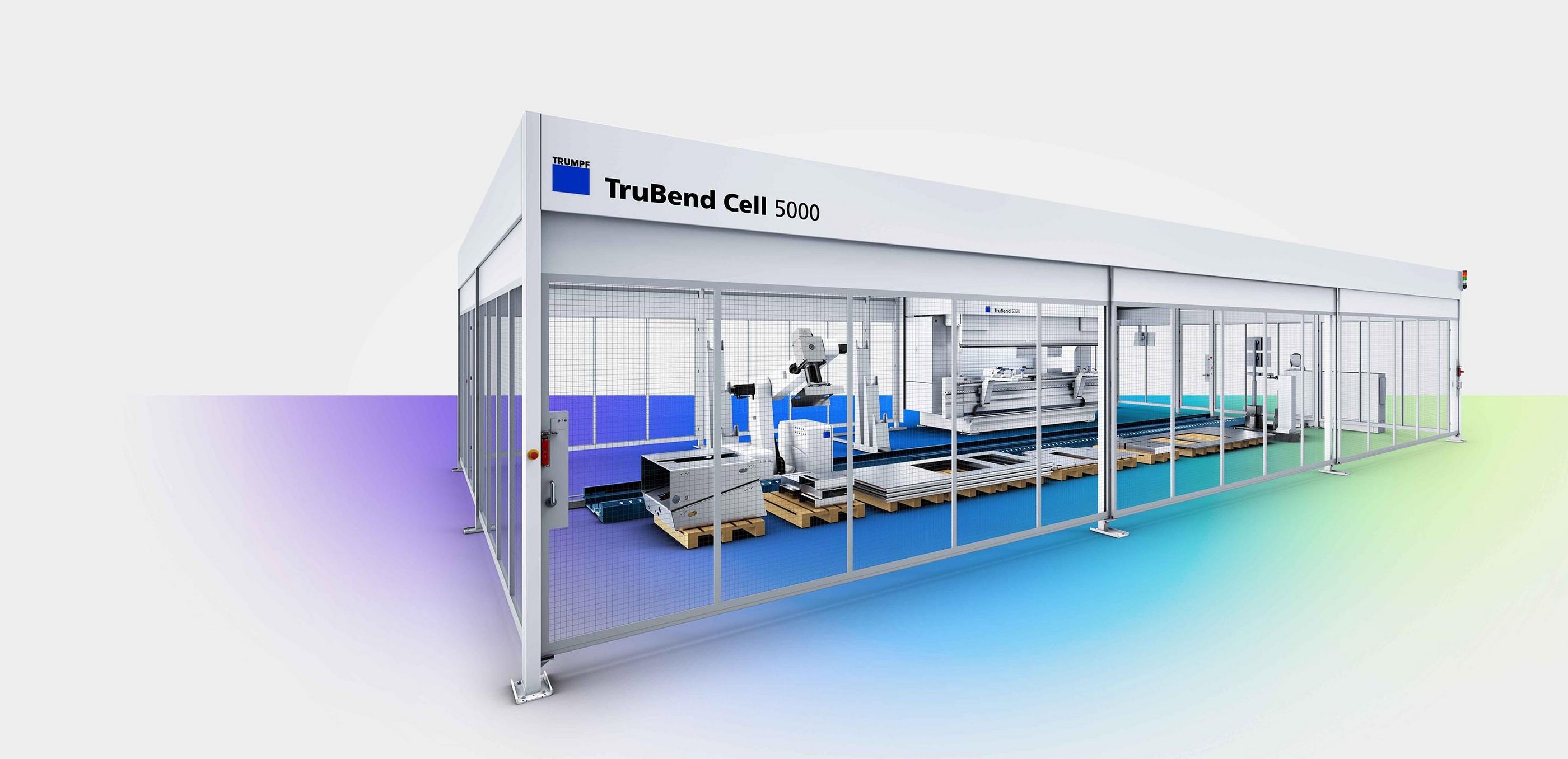

Cellule de pliage universelle productive
Programmation simple, pliage rapide et automatisé : la TruBend Cell 5000 est la solution idéale pour tous ceux qui cherchent à obtenir une automatisation productive et flexible pour un éventail de pièces le plus large possible. La qualité demeure constamment élevée. Avec la dernière série de plieuses TruBend 5000, la cellule de pliage est à la pointe de la technologie, au niveau de la programmation et de la mesure d'angle, par exemple. Vous choisissez la plieuse et le BendMaster en fonction de votre propre gamme de composants. Vous bénéficiez également d'une liberté maximale pour l'organisation du flux matières grâce aux bandes transporteuses et aux convoyeurs de palettes.
Programmation parfaite
Le logiciel de programmation TecZone Bend est impressionnant - il est extrêmement rapide et facile à utiliser.
Large éventail de composants
Usinez de petites et de grandes pièces jusqu'à un poids de 100 kg grâce à une technique de préhension à base de pinces et de ventouses.
Exactitude des angles
Des pièces de qualité dès le début grâce à ACB Laser et ACB Wireless
Doublement bon
BendMaster 60 et BendMaster 150 : pour chaque gamme de pièces, l'automatisation qui convient
Gain de temps
Toujours le préhenseur qui convient, grâce au changement de préhenseur automatique
Changement d'outillage simple
Le ToolMaster change automatiquement d'outil pour chaque nouveau programme en quelques secondes.
TruBend Cell 5000 avec multipréhenseur Medium réglable
Pour les grandes pièces, TRUMPF offre de nombreux préhenseurs équipés de la technologie du vide, dont des ventouses à circuits multiples commandées individuellement et des multipréhenseurs réglables individuellement
TruBend Cell 5000 avec préhenseur à pince
Le préhenseur à pince permet le pliage automatisé de petits composants. Son axe linéaire et son axe de rotation réduisent les reprises de pièces chronophages. Pour les grandes pièces, TRUMPF offre de nombreux préhenseurs avec technologie du vide, dont des ventouses multicircuit commandées individuellement et des multipréhenseurs réglables individuellement.
Multipréhenseur Small TruBend Cell 5000
Le multipréhenseur Small réglable est parfait pour les pièces les plus petites. Via des fermetures rapides à genouillère, il s'adapte au composant en quelques gestes. Grâce à son unité de rotation à 180°, il permet en outre de gagner un temps de cycle précieux pour le pliage de boîtes.
|
TruBend Cell 5130 + BendMaster (60)
Comparer le produit
|
TruBend Cell 5130 + BendMaster (150)
Comparer le produit
|
TruBend Cell 5170 + BendMaster (60)
Comparer le produit
|
TruBend Cell 5170 + BendMaster (150)
Comparer le produit
|
TruBend Cell 5230 + BendMaster (60)
Comparer le produit
|
TruBend Cell 5230 + BendMaster (150)
Comparer le produit
|
TruBend Cell 5320 + BendMaster (60)
Comparer le produit
|
TruBend Cell 5320 + BendMaster (150)
Comparer le produit
|
|
|---|---|---|---|---|---|---|---|---|
| Machine | ||||||||
| Force de compression | 1300 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN | 3200 kN |
| Longueur de pliage | 3230 mm | 3230 mm | 4250 mm | 4250 mm | 4250 mm | 4250 mm | 4420 mm | 4420 mm |
| Passage libre entre montants | 2690 mm | 2690 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm |
| Hauteur d'encombrement utile | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
| Profondeur de col de cygne | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
| Vitesses | ||||||||
| Descente rapide | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s |
| Course Y max. | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
| BendMaster | ||||||||
| Taille de composant max. | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm |
| Profils | de 2500 mm | de 4000 mm | de 2500 mm | de 4000 mm | de 2500 mm | de 4000 mm | de 2500 mm | de 4000 mm |
| Poids de composant max. | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg |
| XXX_Capacité de charge max. | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg |
| XXX_Epaisseur de tôle min. | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm |
| Longueur de trajectoire | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m |
| Pile de platines max. | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm |
| XXX_Hauteur de pile max. pour les pièces usinées | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm |
| Dimensions et poids | ||||||||
| Poids BendMaster | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg |
| Poids machine de base | 11800 kg | 11800 kg | 17850 kg | 17850 kg | 19850 kg | 19850 kg | 23400 kg | 23400 kg |
| Machine TruBend | 3980 mm x 1800 mm x 2835 mm | 3980 mm x 1800 mm x 2835 mm | 4970 mm x 1900 mm x 3000 mm | 4970 mm x 1900 mm x 3000 mm | 5140 mm x 2055 mm x 3200 mm | 5140 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm |
| Chemin de roulement au sol par élément de 2000 mm | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg |
|
TruBend Cell 5130 + BendMaster (60)
|
TruBend Cell 5130 + BendMaster (150)
|
TruBend Cell 5170 + BendMaster (60)
|
TruBend Cell 5170 + BendMaster (150)
|
TruBend Cell 5230 + BendMaster (60)
|
TruBend Cell 5230 + BendMaster (150)
|
TruBend Cell 5320 + BendMaster (60)
|
TruBend Cell 5320 + BendMaster (150)
|
|
|---|---|---|---|---|---|---|---|---|
| Machine | ||||||||
| Force de compression | 1300 kN | 1300 kN | 1700 kN | 1700 kN | 2300 kN | 2300 kN | 3200 kN | 3200 kN |
| Longueur de pliage | 3230 mm | 3230 mm | 4250 mm | 4250 mm | 4250 mm | 4250 mm | 4420 mm | 4420 mm |
| Passage libre entre montants | 2690 mm | 2690 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm | 3680 mm |
| Hauteur d'encombrement utile | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm | 615 mm |
| Profondeur de col de cygne | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm | 420 mm |
| Vitesses | ||||||||
| Descente rapide | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s |
| Course Y max. | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s | 25 mm/s |
| BendMaster | ||||||||
| Taille de composant max. | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm | 2000 mm x 1000 mm | 3000 mm x 1500 mm |
| Profils | de 2500 mm | de 4000 mm | de 2500 mm | de 4000 mm | de 2500 mm | de 4000 mm | de 2500 mm | de 4000 mm |
| Poids de composant max. | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg | 40 kg | 100 kg |
| XXX_Capacité de charge max. | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg | 60 kg | 150 kg |
| XXX_Epaisseur de tôle min. | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm | 0.7 mm |
| Longueur de trajectoire | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m | 8 m - 16 m |
| Pile de platines max. | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm | 700 mm |
| XXX_Hauteur de pile max. pour les pièces usinées | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm | 1000 mm | 1200 mm |
| Dimensions et poids | ||||||||
| Poids BendMaster | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg | 620 kg | 784 kg |
| Poids machine de base | 11800 kg | 11800 kg | 17850 kg | 17850 kg | 19850 kg | 19850 kg | 23400 kg | 23400 kg |
| Machine TruBend | 3980 mm x 1800 mm x 2835 mm | 3980 mm x 1800 mm x 2835 mm | 4970 mm x 1900 mm x 3000 mm | 4970 mm x 1900 mm x 3000 mm | 5140 mm x 2055 mm x 3200 mm | 5140 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm | 5180 mm x 2055 mm x 3200 mm |
| Chemin de roulement au sol par élément de 2000 mm | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg | 310 kg |
PDF <1MB
Fiche technique
Les caractéristiques techniques de toutes les variantes de produits en téléchargement.
Cadence
ToolMaster
Avec le système de changement automatique d'outil ToolMaster vous préparez automatiquement votre plieuse pour chaque nouveau programme et augmentez ainsi le taux d'utilisation machine.
Multipréhenseur
Avec le multipréhenseur réglable de la TruBend Cell 5000 dernière génération, la construction fastidieuse du préhenseur appartient désormais au passé. Créez votre configuration de préhenseur dans le système de programmation hors ligne de TRUMPF, en quelques minutes seulement. Il suffit de quelques gestes pour adapter le multipréhenseur à la géométrie du composant à l'aide du plan de préparation. Vous bénéficiez ainsi de temps non productifs grandement réduits et votre personnel qualifié est disponible pour des activités avec une réelle valeur ajoutée.
Console de changement de préhenseur
La console permet un changement autonome de préhenseur ainsi que le traitement automatique de différents ordres, sans intervention manuelle.
Bande transporteuse
La bande transporteuse évacue les petites pièces qui ne peuvent pas être empilées.
Convoyeur de palettes
Le convoyeur de palettes charge des flans ou décharge des pièces usinées sans interrompre la phase de pliage.
Paquet pour petites pièces
Le paquet pour petites pièces est composé d'une station de préhension des tôles et d'un préhenseur à pince. La station de préhension des tôles sépare et fabrique les composants en une seule opération et en temps masqué. Le préhenseur à pince permet le pliage automatisé de petits composants. Son axe linéaire et son axe de rotation réduisent les reprises de pièces chronophages.
Interface pour systèmes de transport sans conducteur
L'interface pour flux matières connecté permet un chargement et déchargement automatique des cellules de pliage à l'aide d'un véhicule de transport sans conducteur - sans qu'une connexion directe à un magasin ne soit nécessaire. Les tâches de transport sont commandées via la solution logicielle Oseon et peuvent être réalisées de manière manuelle ou automatisée.
Précision
Systèmes de mesure d'angle ACB Wireless et ACB Laser
Avec les systèmes de mesure d'angle éprouvés ACB Wireless et ACB Laser, vous obtenez des angles toujours précis - sans intervention manuelle.
Système de capteurs de butée arrière 6 axes
Le système de capteurs de la butée arrière 4 axes ou 6 axes positionne vos composants avec précision.
Individualisable
Trajectoire
Vous pouvez choisir librement la longueur du chemin de roulement au sol. Vous disposez ainsi de suffisamment d'espace pour les flans et les pièces usinées.
BendMaster
A chaque gamme de pièces, l'automatisation qui convient : avec le BendMaster (60) et le BendMaster (150).
Mise en réseau
Connexion et intégration numériques pour des solutions intelligentes
L'intégration parfaite de nombreuses machines TRUMPF dans votre propre monde logiciel se fait simplement et sans problème. Qu'il s'agisse d'une intégration dans Oseon ou d'une connexion aux outils de surveillance et d'analyse, nous proposons la solution adaptée à chaque combinaison. La connexion à des systèmes logiciels tiers est également possible grâce à nos interfaces basées sur l'OPC UA standard.
TecZone Bend
Simple et rapide : TecZone Bend vous permet de combiner la programmation du pliage au bureau avec la programmation en atelier sur la presse plieuse TruBend. Une proposition de programmation est produite en quelques secondes sur la base des données 2D et 3D – programme CN compris. Gagnez du temps et créez de nouveaux préhenseurs pour la TruBend Cell 5000 en toute simplicité avec le Gripper Designer.
Logiciel
De la demande du client à la livraison de la pièce finie : le portefeuille logiciel de TRUMPF optimise l'ensemble de votre processus de production. TRUMPF combine ainsi de manière intelligente les logiciels avec les machines et les services, afin de créer des solutions Industrie 4.0 sur mesure pour votre Usine du futur.
Outils standard
Vous pouvez effectuer votre sélection parmi plus de 150 types d'outils supérieurs et inférieurs. Vous pouvez ainsi commander les outils en lots ou individuellement.
Outil avec ACB
Avec le système de mesure d'angle éprouvé ACB, vous obtenez toujours des angles exacts – sans intervention manuelle.
Outils ZN
Lors de l'usinage de tôles galvanisées, des dépôts de zinc peuvent survenir sur la matrice après quelques pliages et produire ainsi des soudures à froid. Des traces dans le composant et une imprécision en sont la conséquence. Cela peut être évité au moyen des outils de pliage LASERdur ZN revêtus, de TRUMPF. Ceux-ci combinent une haute dureté de surface avec d'excellentes caractéristiques de glissement, sont résistants à la corrosion et ne requièrent aucun travail de nettoyage.
Outil spécial
En cas d'exigences particulières, TRUMPF développe votre solution d'outil totalement sur mesure. Pour assurer la qualité de vos pièces, nous testons les outils au préalable avec votre matériau spécial et générons des premiers modèles de pièces.
Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
