Single-Mode y Multi-Mode VCSEL

VCSEL multimodo

VCSEL multimodo de 940 nm

SOLICITAR OFERTA

Single-Mode y Multi-Mode VCSEL

VCSEL multimodo

Matrices VCSEL con patrón de puntos aleatorios a 940 nm

SOLICITAR OFERTA

Single-Mode y Multi-Mode VCSEL

VCSEL multimodo

ViBO (VCSEL with integrated Backside Optics)

SOLICITAR OFERTA

VCSEL multimodo de control de polarización

Single-Mode y Multi-Mode VCSEL

VCSEL multimodo

La polarización lineal mejora la calidad de la iluminación y la resolución en las exigentes aplicaciones de iluminación 3D

SOLICITAR OFERTA

Cerrar

VCSEL multimodo

Los VCSEL multimodo son una fuente de luz infrarroja para aplicaciones móviles. Sus dimensiones compactas permiten utilizar los diodos láser en sensores altamente integrados. Debido a su clase de potencia y características de radiación, estos diodos láser son ideales para los sensores de distancia «Time-of-Flight».

Emisión de luz de uno o múltiples Mesen

Los Mesen operados en paralelo causan una redundancia y aumentan la fiabilidad funcional.

Emisión de láser de 940 nm

El ojo humano no capta la luz a 940 nm.

Tiempo corto de subida y bajada

Benefíciese de una operación por impulsos muy rápida gracias a los reducidos tiempos de subida y bajada.

Fiabilidad excepcional

Casi dos mil millones de VCSEL en uso sin ningún fallo.

Control de polarización

Los VCSEL multimodo con polarización lineal estable y avanzada mejoran la calidad de la iluminación y la resolución en las exigentes aplicaciones de iluminación 3D, por ejemplo en las pantallas OLED.
La rejilla superficial permite una polarización estable y se graba directamente en GaAs. Gracias al diseño optimizado de las rejillas, los VCSEL polarizados alcanzan una eficacia energética de casi el 100 % en comparación con los VCSEL no polarizados. TRUMPF ha desarrollado la tecnología patentada de VCSEL con polarización estable para aplicaciones de grandes series.

Sensores de distancia

El compacto diodo láser de 940 nm es ideal para aplicaciones de alcance como la proximidad o el enfoque láser en smartphones.

LiDAR

Las matrices VCSEL son ideales para aplicaciones LiDAR. Los tiempos de subida y bajada muy cortos de los pulsos ópticos permiten una pulsación ultracorta con altas potencias de cresta. El direccionamiento de diferentes segmentos en las matrices VCSEL puede mejorar significativamente el rendimiento del sistema.

Luz estructurada

Las aplicaciones de luz estructurada pueden abordarse muy bien con matrices VCSEL como fuente de luz. El procesamiento a nivel de oblea con equipos de procesamiento de semiconductores de última generación permite las distancias más pequeñas y las disposiciones individuales de los emisores.

Iluminación

Las matrices VCSEL multimodo son fuentes de luz perfectas para la iluminación IR. La estrecha anchura espectral y el excelente rendimiento en un rango de temperaturas permiten un muy buen rendimiento del sistema.

Pantallas OLED

Los VCSEL con una polarización lineal y estable mejoran la calidad de la iluminación y la resolución en las exigentes aplicaciones de iluminación 3D, por ejemplo en las pantallas OLED.

Unidad de sensores en cabina

La supervisión del conductor, la vigilancia del interior y el reconocimiento de gestos favorecen la conducción autónoma y aumentan la seguridad. Los VCSEL como fuente de luz son especialmente adecuados para ello porque son eficientes, de banda estrecha y estables a la temperatura.

Cancelar

Comparar productos

Producto básico Su producto básico

1. Modelo de comparación 2. Modelo de comparación (opcional)

Comparar ahora

TVT-011-940-A (chip de VCSEL multimodo)
TVT-001-940-B (matriz VCSEL con patrón de puntos aleatorios)
TVB-001-940-B (ViBO)
VCSEL grande de 850 nm / 940 nm
VCSEL multimodo pequeño de 940 nm

	TVT-011-940-A (chip de VCSEL multimodo) Comparar producto	TVT-001-940-B (matriz VCSEL con patrón de puntos aleatorios) Comparar producto	TVB-001-940-B (ViBO) Comparar producto	VCSEL grande de 850 nm / 940 nm Comparar producto	VCSEL multimodo pequeño de 940 nm Comparar producto
Paramentros láser
Tipo de láser	Multimodo	Multimodo	Multimodo	Multimodo	Multimodo
Longitud de onda	940 nm	940 nm	940 nm	850 / 940 nm	940 nm
Potencia del láser (a 25 mA y temperatura ambiente)	-	1,8 W	9 W	-	-
Potencia de salida (mín.)	8 mW	2 mW	-	-	-
Potencia de salida (máx.)	17 mW	2,25 mW	-	-	-
Número de zonas	4 Piezas	1121 Piezas	-	-	-
Eficiencia de inclinación (a temperatura ambiente)	-	1 W/A	-	-	-
Clase de láser	3B	3B	3B	3B	3B
Óptica
Elemento óptico	-	-	Elementos microópticos integrados monolíticamente	-	-
Corriente
Tensión de corriente (a 25 mA y temperatura ambiente)	25 V	2,5 V	-	-	-
Corriente umbral (a temperatura ambiente)	3,5 mA	200 mA	-	-	-
Tamaño
Dimensiones de anchura	150 μm	784 μm	1241 μm	-	-
Dimensiones de altura	150 μm	704 μm	938 μm	-	-
Dimensiones de profundidad	150 μm	100 μm	190 μm	-	-

Comparar productos Finalizar comparación Finalizar comparación	TVT-011-940-A (chip de VCSEL multimodo)	TVT-001-940-B (matriz VCSEL con patrón de puntos aleatorios)	TVB-001-940-B (ViBO)	VCSEL grande de 850 nm / 940 nm	VCSEL multimodo pequeño de 940 nm
Paramentros láser
Tipo de láser	Multimodo	Multimodo	Multimodo	Multimodo	Multimodo
Longitud de onda	940 nm	940 nm	940 nm	850 / 940 nm	940 nm
Potencia del láser (a 25 mA y temperatura ambiente)	-	1,8 W	9 W	-	-
Potencia de salida (mín.)	8 mW	2 mW	-	-	-
Potencia de salida (máx.)	17 mW	2,25 mW	-	-	-
Número de zonas	4 Piezas	1121 Piezas	-	-	-
Eficiencia de inclinación (a temperatura ambiente)	-	1 W/A	-	-	-
Clase de láser	3B	3B	3B	3B	3B
Óptica
Elemento óptico	-	-	Elementos microópticos integrados monolíticamente	-	-
Corriente
Tensión de corriente (a 25 mA y temperatura ambiente)	25 V	2,5 V	-	-	-
Corriente umbral (a temperatura ambiente)	3,5 mA	200 mA	-	-	-
Tamaño
Dimensiones de anchura	150 μm	784 μm	1241 μm	-	-
Dimensiones de altura	150 μm	704 μm	938 μm	-	-
Dimensiones de profundidad	150 μm	100 μm	190 μm	-	-

PDF <1MB

Ficha de datos técnicos

Los datos técnicos de todas las variantes de producto para descargar.

VCSEL multimodo de 940 nm

Minimatriz VCSEL multimodo con cuatro emisores para aplicaciones de tiempo de vuelo (TOF).

Matriz VCSEL con patrón de puntos aleatorios a 940 nm

Matriz VCSEL para sistemas de luz estructurados. Diseño de emisor con dispersión aleatoria para aplicaciones avanzadas de luz estructurada.

VCSEL multimodo de 940 nm con control de polarización

El VCSEL multimodo de 940 nm, estable a la polarización, tiene dos zonas de emisión que generan una potencia óptica de 8 mW. La polarización lineal y estable mejora la calidad de la iluminación y la resolución de las aplicaciones de iluminación 3D.

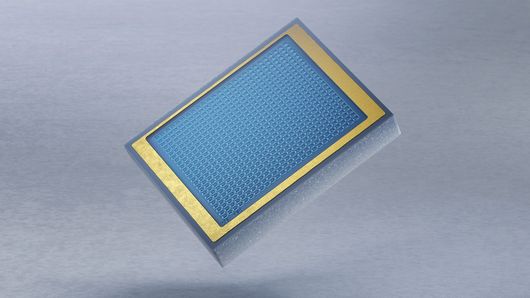

ViBO

ViBO son las siglas de VCSEL with integrated Backside Optics. Se trata de una tecnología de matriz VCSEL avanzada, rentable y fácil de integrar con elementos microópticos integrados monolíticamente. La plataforma ofrece una huella más pequeña por un factor de 5 en comparación con otras soluciones VCSEL empaquetadas. Además, la óptica integrada permite un sistema intrínsecamente seguro para los ojos y esto durante todo el ciclo de vida del producto. Las soluciones ViBO son especialmente interesantes para las aplicaciones de sensores 3D en sectores industriales como el de la electrónica de consumo, la automoción y otros.

Gran VCSEL multimodo de 850 nm o 940 nm

El VCSEL está disponible como VCSEL multimodo de 850 nm o 940 nm. Es adecuado para aplicaciones de iluminación de toda la superficie, porque la luz láser se dispersa. La potencia de salida es de 4 a 8 W, según el modo de funcionamiento.

VCSEL multimodo pequeño de 940 nm

El VCSEL multimodo pequeño de 940 nm es adecuado para aplicaciones de iluminación de toda la superficie, porque la luz láser se dispersa. La potencia de salida es de 1 a 2 W, según el modo de funcionamiento.

VCSEL multimodo de 940 nm con control de polarización dual

El VCSEL multimodo de 940 nm con polarización estable tiene zonas de emisión con control de polarización ortogonal. La orientación de las mallas con 0° y 90° permite la doble polarización en un VCSEL. Las dos direcciones de polarización pueden controlarse individualmente. La polarización lineal y estable mejora la calidad de la iluminación de las aplicaciones de iluminación 3D. En combinación con la óptica sensible a la polarización, se hacen posibles conceptos múltiples como la iluminación difusa y puntual.

Control de polarización

La rejilla superficial permite una polarización estable y se graba directamente en GaAs. Gracias al diseño optimizado de las rejillas, los VCSEL polarizados alcanzan una eficacia energética de casi el 100 % en comparación con los VCSEL no polarizados. TRUMPF ha desarrollado la tecnología patentada de VCSEL con polarización estable para aplicaciones de grandes series.

También existe la opción de doble polarización, de modo que en un VCSEL se integran dos direcciones de polarización.

VCSEL multiunión

Los VCSEL multiunión permiten una mayor eficiencia y cumplen los requisitos de miniaturización. Gracias a los túneles múltiples, la potencia de salida láser de un VCSEL puede multiplicarse con la misma corriente.

Diodo fotoeléctrico integrado

Los VCSEL con diodos fotoeléctricos integrados (ViP) permiten captar las señales reflejadas para su posterior procesamiento. La solución patentada apoya así la tecnología de interferencia de mezclado automático (SMI). SMI es un método de medición óptica acreditada para aplicaciones en la unidad de sensores industrial o también Consumer Electronics.

Dependiendo del país, es posible que existan diferencias con respecto a esta gama de productos y a estos datos. Nos reservamos el derecho a realizar modificaciones en la técnica, equipamiento, precio y oferta de accesorios. Póngase en comunicación con su persona de contacto en su zona para saber si el producto está disponible en su país.
