Célula productiva de plegado universal

Programación sencilla, plegado automatizado rápido: El TruBend Cell 5000 es la solución ideal para todos los que dan mucha importancia a una automatización productiva y flexible para un espectro de piezas lo más amplio posible. Al mismo tiempo, se mantiene constante un alto nivel de calidad. Con la última serie de máquinas de plegado TruBend 5000, la célula de plegado se adapta al estado de la técnica más actual en cuanto a programación y medición de ángulo. Usted elige individualmente la máquina de plegado y el BendMaster según su gama de componentes. También tiene máxima libertad en el diseño del flujo de material mediante cintas transportadoras y transportadores de palets.

Programación perfecta

El software de programación TecZone Bend entusiasma, es extraordinariamente rápido y fácil de manejar.

Amplio espectro de componentes

Mecanizar piezas grandes y pequeñas de hasta 100 kg de peso gracias a la tecnología de pinzas de tenaza y pinzas de vacío.

Ángulos exactos

Piezas buenas desde la primera pieza, gracias al ACB Laser y ACB Wireless

El doble de bueno

BendMaster 60 y BendMaster 150: la automatización adecuada para cada espectro de piezas.

Ahorra tiempo

Siempre tendrá la pinza adecuada gracias al cambio de pinza automático

Conversión sencilla

El ToolMaster cambia el útil automáticamente para cada nuevo programa en pocos segundos.

TruBend Cell 5000: célula productiva de plegado universal

TruBend Cell 5000 con conexión con un almacén

TecZone Bend

150 kg de capacidad de carga con el BendMaster (150)

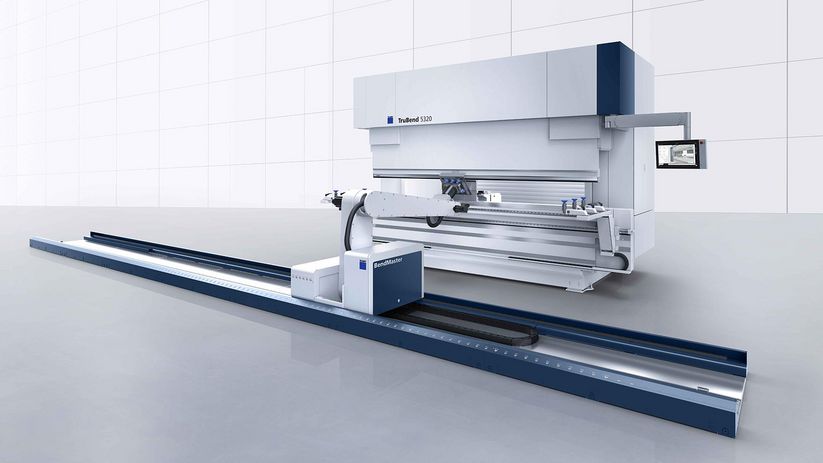

TruBend Cell 5000, BendMaster con carga útil de 60 kg

60 kg de capacidad de carga con el BendMaster (60)

Sensor de chapa para una detección de la posición precisa

Los sensores de chapa detectan la posición exacta y garantizan una sujeción segura de los componentes. Ya no es necesaria una estación de centrado adicional.

TruBend Cell 5000 con multipinza Medium ajustable

Para piezas grandes, TRUMPF ofrece multitud de pinzas con técnica de vacío, entre las que se encuentran también ventosas multicircuito controlables individualmente y multipinzas ajustables individualmente.

TruBend Cell 5000 con pinza de tenaza

La pinza de tenaza permite el plegado automatizado de componentes pequeños. Sus ejes lineal y de rotación reducen el tiempo de sujeción. Para piezas grandes, TRUMPF ofrece multitud de pinzas con técnica de vacío, entre las que se encuentran también ventosas multicircuito controlables individualmente y multipinzas ajustables individualmente.

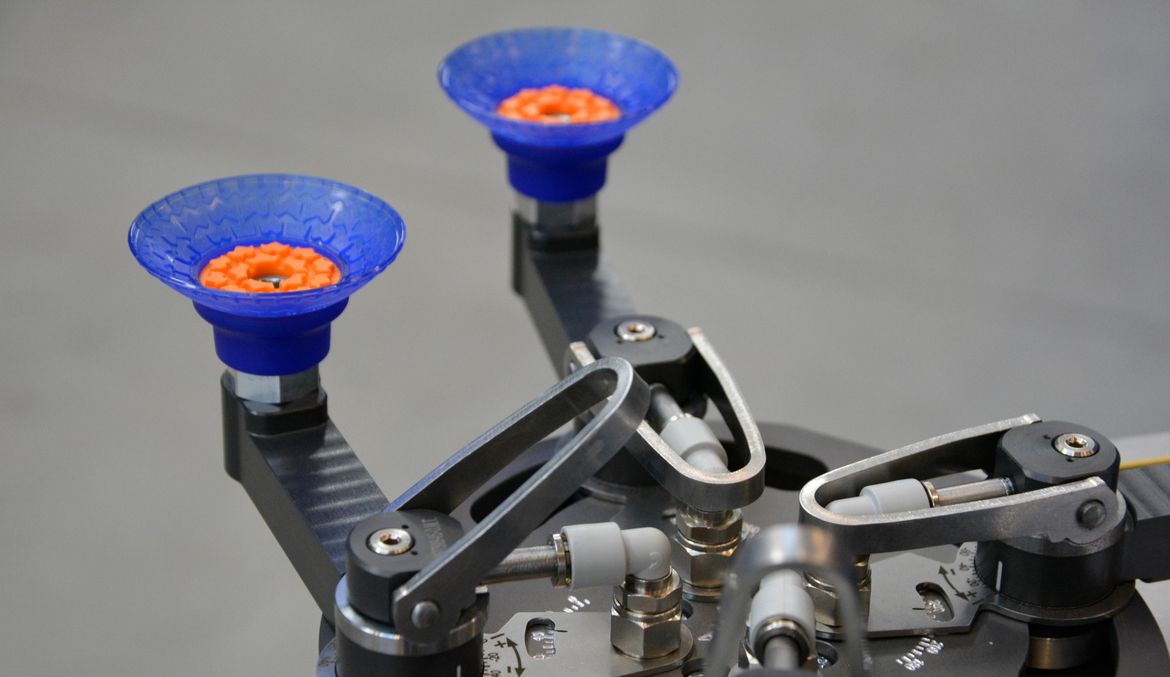

Multi-Pinza pequeña en la TruBend Cell 5000

Para piezas más pequeñas, utilice la Multi-Pinza pequeña regulable. En pocas maniobras podrá adaptarla al componente gracias a los cierres del dispositivo de sujeción rápida. Su unidad de rotación de 180 grados también ahorra un valioso tiempo de ciclo en el plegado de cajas.

Cancelar

Comparar productos

Producto básico Su producto básico

1. Modelo de comparación 2. Modelo de comparación (opcional)

Comparar ahora

TruBend Cell 5130 + BendMaster (60)
TruBend Cell 5130 + BendMaster (150)
TruBend Cell 5170 + BendMaster (60)
TruBend Cell 5170 + BendMaster (150)
TruBend Cell 5230 + BendMaster (60)
TruBend Cell 5230 + BendMaster (150)
TruBend Cell 5320 + BendMaster (60)
TruBend Cell 5320 + BendMaster (150)

	TruBend Cell 5130 + BendMaster (60) Comparar producto	TruBend Cell 5130 + BendMaster (150) Comparar producto	TruBend Cell 5170 + BendMaster (60) Comparar producto	TruBend Cell 5170 + BendMaster (150) Comparar producto	TruBend Cell 5230 + BendMaster (60) Comparar producto	TruBend Cell 5230 + BendMaster (150) Comparar producto	TruBend Cell 5320 + BendMaster (60) Comparar producto	TruBend Cell 5320 + BendMaster (150) Comparar producto
Máquina
Fuerza de prensado	1300 kN	1300 kN	1700 kN	1700 kN	2300 kN	2300 kN	3200 kN	3200 kN
Longitud de plegado	3230 mm	3230 mm	4250 mm	4250 mm	4250 mm	4250 mm	4420 mm	4420 mm
Paso libre de montantes	2690 mm	2690 mm	3680 mm	3680 mm	3680 mm	3680 mm	3680 mm	3680 mm
Altura de montaje aprovechable	615 mm	615 mm	615 mm	615 mm	615 mm	615 mm	615 mm	615 mm
Garganta	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm
Velocidades
Descenso rápido	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s
Fase de trabajo Y máx.	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s
BendMaster
Tamaño máx. de componente	2000 mm x 1000 mm	3000 mm x 1500 mm	2000 mm x 1000 mm	3000 mm x 1500 mm	2000 mm x 1000 mm	3000 mm x 1500 mm	2000 mm x 1000 mm	3000 mm x 1500 mm
Perfiles	hasta 2500 mm	hasta 4000 mm	hasta 2500 mm	hasta 4000 mm	hasta 2500 mm	hasta 4000 mm	hasta 2500 mm	hasta 4000 mm
Peso máx. de componente	40 kg	100 kg	40 kg	100 kg	40 kg	100 kg	40 kg	100 kg
Capacidad de carga máx.	60 kg	150 kg	60 kg	150 kg	60 kg	150 kg	60 kg	150 kg
Espesor de chapa mín.	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm
Longitud de carril de desplazamiento	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m
Pila de placas máx.	700 mm	700 mm	700 mm	700 mm	700 mm	700 mm	700 mm	700 mm
Altura máx. de pila de piezas acabadas	1000 mm	1200 mm	1000 mm	1200 mm	1000 mm	1200 mm	1000 mm	1200 mm
Medidas y pesos
Peso de BendMaster	620 kg	784 kg	620 kg	784 kg	620 kg	784 kg	620 kg	784 kg
Peso máquina base	11800 kg	11800 kg	17850 kg	17850 kg	19850 kg	19850 kg	23400 kg	23400 kg
Máquina TruBend	3980 mm x 1800 mm x 2835 mm	3980 mm x 1800 mm x 2835 mm	4970 mm x 1900 mm x 3000 mm	4970 mm x 1900 mm x 3000 mm	5140 mm x 2055 mm x 3200 mm	5140 mm x 2055 mm x 3200 mm	5180 mm x 2055 mm x 3200 mm	5180 mm x 2055 mm x 3200 mm
Carril de desplazamiento sobre el suelo por cada elemento de 2000 mm	310 kg	310 kg	310 kg	310 kg	310 kg	310 kg	310 kg	310 kg

Comparar productos Finalizar comparación Finalizar comparación	TruBend Cell 5130 + BendMaster (60)	TruBend Cell 5130 + BendMaster (150)	TruBend Cell 5170 + BendMaster (60)	TruBend Cell 5170 + BendMaster (150)	TruBend Cell 5230 + BendMaster (60)	TruBend Cell 5230 + BendMaster (150)	TruBend Cell 5320 + BendMaster (60)	TruBend Cell 5320 + BendMaster (150)
Máquina
Fuerza de prensado	1300 kN	1300 kN	1700 kN	1700 kN	2300 kN	2300 kN	3200 kN	3200 kN
Longitud de plegado	3230 mm	3230 mm	4250 mm	4250 mm	4250 mm	4250 mm	4420 mm	4420 mm
Paso libre de montantes	2690 mm	2690 mm	3680 mm	3680 mm	3680 mm	3680 mm	3680 mm	3680 mm
Altura de montaje aprovechable	615 mm	615 mm	615 mm	615 mm	615 mm	615 mm	615 mm	615 mm
Garganta	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm	420 mm
Velocidades
Descenso rápido	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s	200 mm/s
Fase de trabajo Y máx.	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s	25 mm/s
BendMaster
Tamaño máx. de componente	2000 mm x 1000 mm	3000 mm x 1500 mm	2000 mm x 1000 mm	3000 mm x 1500 mm	2000 mm x 1000 mm	3000 mm x 1500 mm	2000 mm x 1000 mm	3000 mm x 1500 mm
Perfiles	hasta 2500 mm	hasta 4000 mm	hasta 2500 mm	hasta 4000 mm	hasta 2500 mm	hasta 4000 mm	hasta 2500 mm	hasta 4000 mm
Peso máx. de componente	40 kg	100 kg	40 kg	100 kg	40 kg	100 kg	40 kg	100 kg
Capacidad de carga máx.	60 kg	150 kg	60 kg	150 kg	60 kg	150 kg	60 kg	150 kg
Espesor de chapa mín.	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm	0,7 mm
Longitud de carril de desplazamiento	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m	8 m - 16 m
Pila de placas máx.	700 mm	700 mm	700 mm	700 mm	700 mm	700 mm	700 mm	700 mm
Altura máx. de pila de piezas acabadas	1000 mm	1200 mm	1000 mm	1200 mm	1000 mm	1200 mm	1000 mm	1200 mm
Medidas y pesos
Peso de BendMaster	620 kg	784 kg	620 kg	784 kg	620 kg	784 kg	620 kg	784 kg
Peso máquina base	11800 kg	11800 kg	17850 kg	17850 kg	19850 kg	19850 kg	23400 kg	23400 kg
Máquina TruBend	3980 mm x 1800 mm x 2835 mm	3980 mm x 1800 mm x 2835 mm	4970 mm x 1900 mm x 3000 mm	4970 mm x 1900 mm x 3000 mm	5140 mm x 2055 mm x 3200 mm	5140 mm x 2055 mm x 3200 mm	5180 mm x 2055 mm x 3200 mm	5180 mm x 2055 mm x 3200 mm
Carril de desplazamiento sobre el suelo por cada elemento de 2000 mm	310 kg	310 kg	310 kg	310 kg	310 kg	310 kg	310 kg	310 kg

PDF <1MB

Ficha de datos técnicos

Los datos técnicos de todas las variantes de producto para descargar.

Velocidad

ToolMaster

Con el cambio automático de utillaje ToolMaster, puede preparar su máquina de plegado automáticamente para cada nuevo programa y, de este modo, aumentar el aprovechamento de la máquina.

Multipinza

Con la multipinza ajustable de la TruBend Cell 5000 de la última generación, la dificultad de construcción de pinzas es cosa del pasado. En pocos minutos puede crear su configuración de pinza en el sistema de programación fuera de línea de TRUMPF. Solo se necesitan unas pocas maniobras para adaptar la multipinza a la geometría de los componentes con ayuda del plan de preparación. Así podrá disfrutar de la ventaja de tiempos improductivos notablemente más cortos y sus trabajadores cualificados estarán disponibles para actividades que aporten realmente un valor añadido.

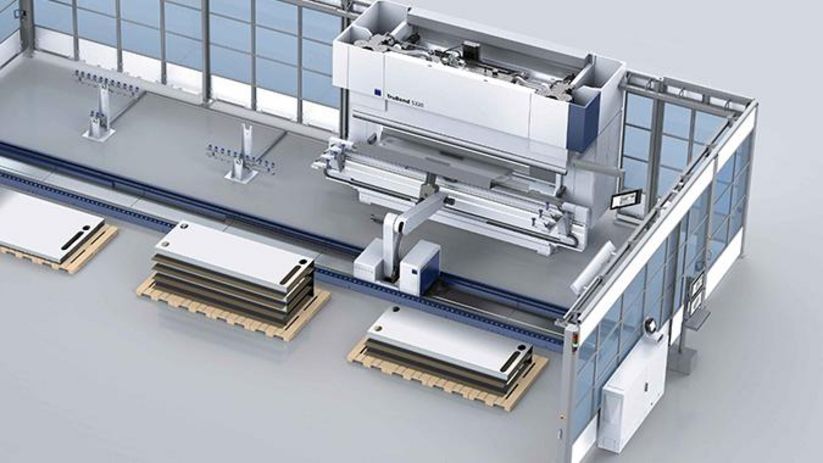

Consola de cambio de pinza

La consola permite realizar un cambio de pinza autónomo y la ejecución automática de diferentes pedidos sin intervención manual.

Cinta transportadora

La cinta transportadora evacua las piezas pequeñas que no pueden apilarse.

TruBend Cell 5000 con transportador de placas

Transportador de palets

Sin interrumpir el proceso de plegado, el transportador de palets carga las chapas o descarga las piezas acabadas.

TruBend Cell 5000, estación de descarga de chapa

Paquete de pequeñas piezas

El paquete de pequeñas piezas consta de estación de descarga de la chapa y pinza de tenaza. La estación de descarga de la chapa separa y produce componentes en una sola fase de trabajo durante el tiempo de producción. La pinza de tenaza permite el plegado automatizado de componentes pequeños. Sus ejes lineal y de rotación evitan un tiempo de sujeción prolongado.

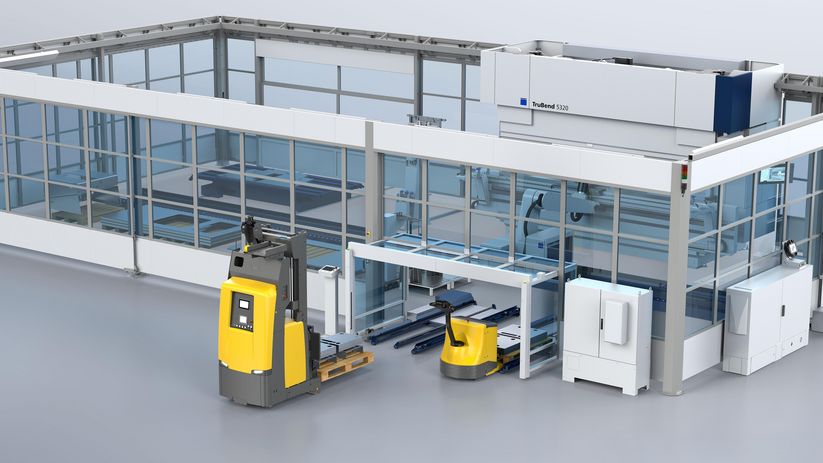

Vehículo de transporte sin conductor en la TruBend Cell 5000

Interfaz para STSC

La interfaz para el flujo de material conectado en red permite la carga y descarga automáticas de la célula de plegado mediante un vehículo de transporte sin conductor (VTSC), sin necesidad de conexión directa con un almacén. Los pedidos de transporte se realizan a través de la solución informática Oseon y pueden llevarse a cabo de forma manual o automática.

Precisión

Sistemas de medición angular ACB Wireless y ACB Laser

Con los acreditados sistemas de medición angular ACB Wireless y ACB Laser obtendrá constantemente ángulos exactos, sin intervención manual.

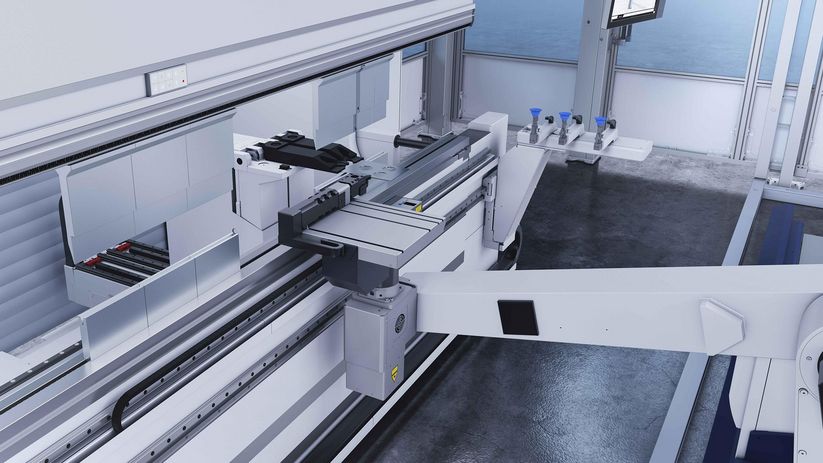

TruBend Cell 5000, unidad sensora para tope trasero de 6 ejes

Unidad sensora para tope posterior de 6 ejes

La unidad sensora para tope trasero de 4 o de 6 ejes posiciona sus componentes de forma precisa.

Individualizable

Carril de desplazamiento

Puede elegir libremente la longitud del carril de desplazamiento sobre el suelo. Esto le ofrece sitio para las chapas brutas y piezas acabadas.

BendMaster

La automatización adecuada para cada espectro de piezas: con el BendMaster (60) y el BendMaster (150).

Interconexión

Conexión digital e integración para soluciones inteligentes

La integración perfecta de muchas máquinas de TRUMPF en su entorno de software propio es simple y sin complicaciones. Tanto si se trata de una integración en Oseon como de una conexión a Monitoring y Analyse Tools, para cada combinación ponemos a su disposición la solución adecuada. También es posible la conexión a los sistemas de programa de terceros con nuestras interfaces basadas en el estándar OPC UA.

TecZone Bend

Sencillo y rápido: con TecZone Bend usted combina la programación de plegado en la oficina con la programación en el taller en la máquina de plegado TruBend. En cuestión de segundos se crea automáticamente una sugerencia de programación tomando como base datos 2D y 3D, incluido el código CN. Ahorre tiempo y cree pinzas nuevas para TruBend Cell 5000 de forma muy sencilla con Gripper Designer.

IR AL PRODUCTO

Software

La gama de software de TRUMPF optimiza su proceso de producción completo, desde el pedido del cliente hasta el suministro de la pieza terminada. TRUMPF combina el software de forma inteligente con máquinas y servicios en soluciones a medida de Industrie 4.0 para su Smart Factory.

IR AL PRODUCTO

Útiles estándares

Puede seleccionar más de 150 tipos de útiles superiores e inferiores para su surtido individual. Puede pedir los útiles en un juego o por separado.

MÁS INFORMACIÓN

Útil con ACB

Con el acreditado sistema de medición angular ACB obtendrá constantemente ángulos exactos, sin intervención manual.

MÁS INFORMACIÓN

Útiles ZN

En el mecanizado de chapas cincadas pueden crearse depósitos de cinc en la matriz tras pocos plegados y, con ello, darse endurecimientos en frío. Como consecuencia pueden quedar marcas en el componente e imprecisiones. Esto se puede evitar con los útiles de plegado recubiertos de TRUMPF LASERdur ZN. Estos combinan una alta dureza superficial con excelentes propiedades deslizantes, son resistentes a la corrosión y no necesitan limpieza.

MÁS INFORMACIÓN

Útil especial

En el caso de requisitos especiales, TRUMPF desarrolla sus soluciones de útiles completamente personalizadas. Para garantizar la calidad de sus piezas, probamos los útiles ya con antelación con su material especial y creamos las primeras piezas modelo.

MÁS INFORMACIÓN

Sistemas de almacenamiento grandes STOPA

La mayor eficiencia para su producción

Ir al producto

Dependiendo del país, es posible que existan diferencias con respecto a esta gama de productos y a estos datos. Nos reservamos el derecho a realizar modificaciones en la técnica, equipamiento, precio y oferta de accesorios. Póngase en comunicación con su persona de contacto en su zona para saber si el producto está disponible en su país.
