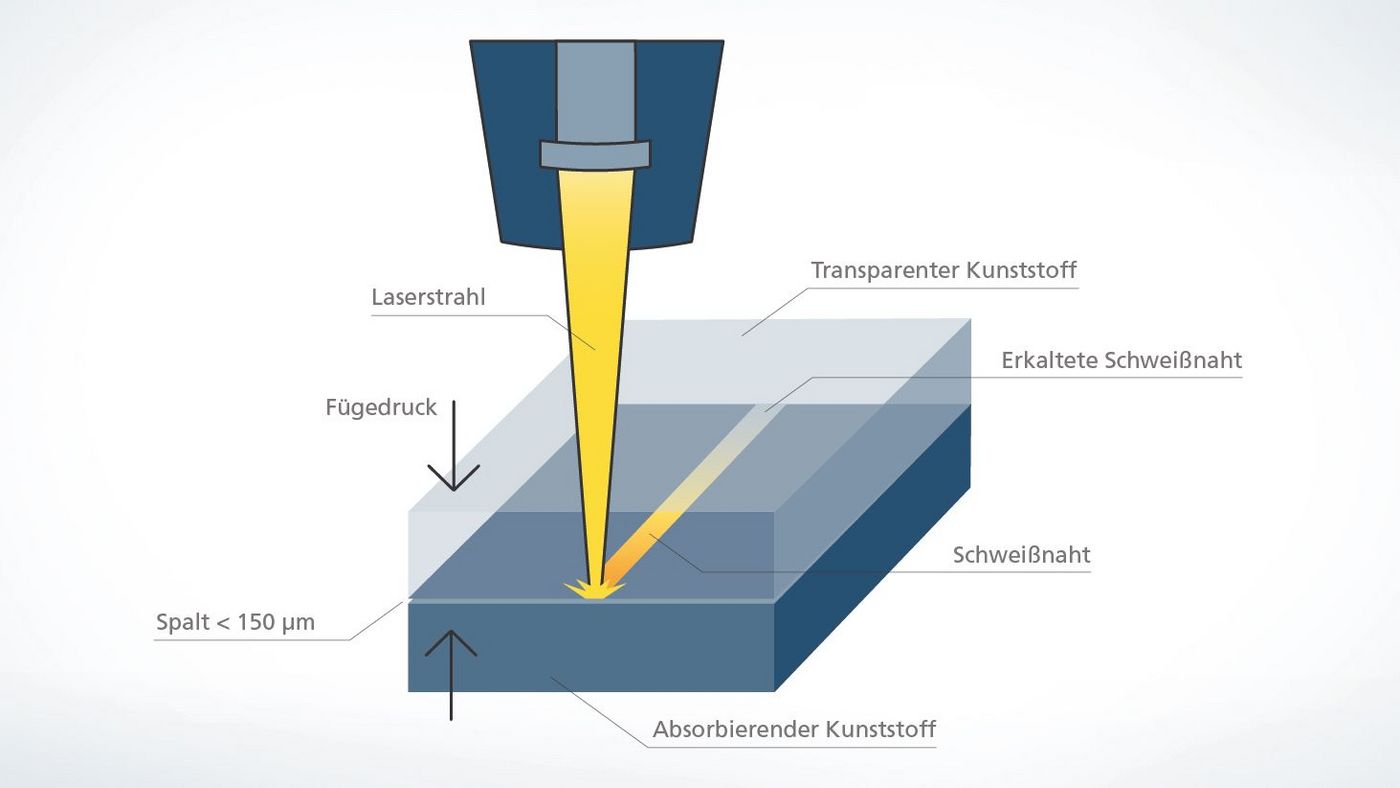

Beim Laserschweißen von Kunststoffen mittels Durchstrahlschweißmethode werden zwei Arten thermoplastischer Kunststoffe miteinander verbunden: Der transparente Fügepartner wird vom Laser durchstrahlt, der absorbierende erhitzt. Der absorbierende Kunststoff schmilzt den transparenten Fügebereich auf. Die Fügepartner müssen für einen ausreichenden Wärmeübergang mit einer geeigneten Vorrichtung aufeinandergepresst werden. Der Spalt sollte hierbei möglichst kleiner als 150 μm sein. Für eine dauerhafte Verbindung muss der aufgeschmolzene Kunststoff vollständig erstarren. Daher presst die Vorrichtung beide Fügepartner auch nach dem eigentlichen Schweißvorgang noch für eine gewisse Haltezeit aufeinander.
Kunststoffschweißen mit Laser
Hochwertig, reproduzierbar und komplett ohne Lösungsmittel – das laserbasierte Fügen von Kunststoffen hat viele Vorteile und ersetzt in vielen Branchen klassische Verfahren wie Kleben, Ultraschall- oder Vibrationsschweißen. Beim Fügen mit dem Laser kann die Schweißnaht außerdem beliebig an neue Bauteilgeometrien angepasst werden. Da der Wärmeeintrag lokal stark begrenzt ist, sind beispielsweise empfindliche Elektronikkomponenten effektiv geschützt. Typischerweise lassen sich vier Varianten des Laserschweißens von Kunststoffen unterscheiden: Konturschweißen, Quasi-Simultanschweißen, Simultanschweißen und Maskenschweißen. Beim Kunststoffschweißen kommen in der Regel Laserleistungen bis ca. 300 Watt zum Einsatz.
Qualitativ hochwertig und reproduzierbar
Die Schweißnähte sind von gleichbleibend hoher Qualität. Dabei haben die erzeugten Nähte eine Festigkeit, die der des Grundwerkstoffes entspricht.
Flexibel einsetzbar
Die Schweißnaht kann beliebig an verschiedene Bauteilgeometrien angepasst werden.
Rückstandsfrei
Im Vergleich zum Kleben oder Vibrations- und Ultraschallschweißen entstehen beim Laserschweißen keine Kleberückstände oder Kunststoffflocken.
Schonend
Der Wärmeeintrag ist lokal begrenzt und schont empfindliche Elektronik.
Geräusch- und verschleißarm
Kunststoffschweißen mit Laser ist nicht nur schonend für das Material, sondern auch für die Umgebung.
Wie funktioniert das Kunststoffschweißen mit dem Laser?

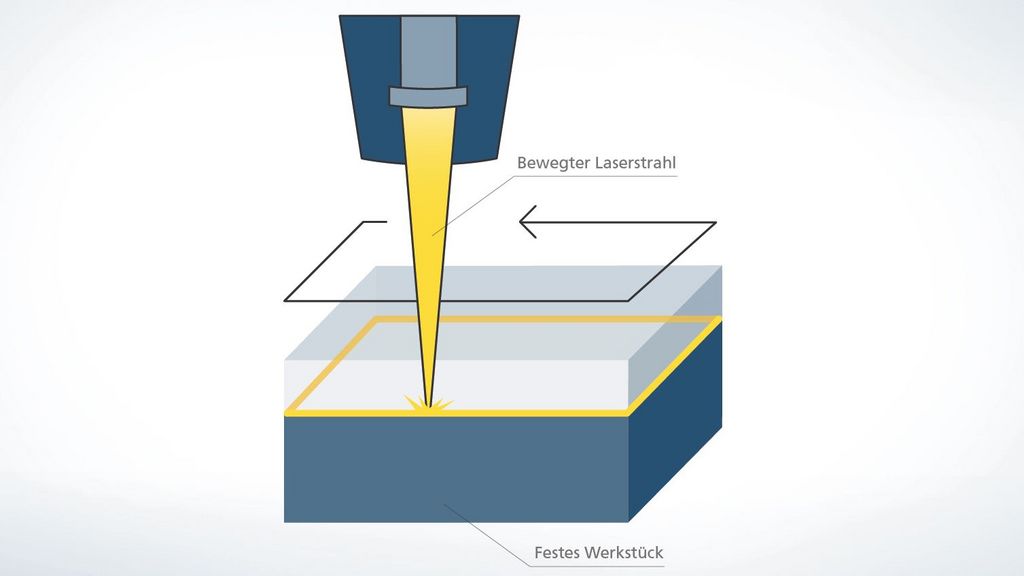

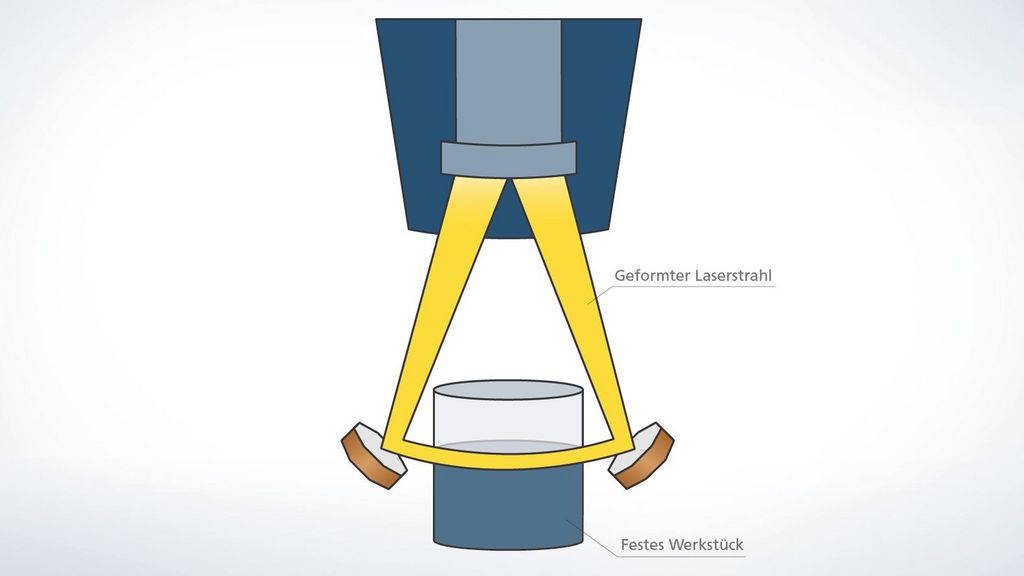

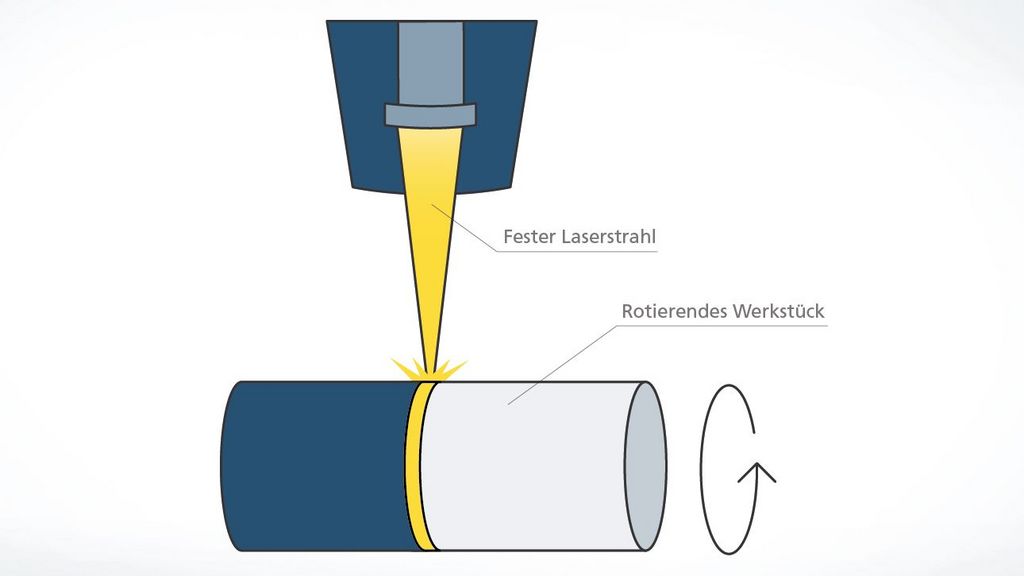

Die drei Laserdurchstrahlschweißverfahren im Vergleich
Typische Anwendungsbereiche des Kunststoffschweißens mit dem Laser
TRUMPF Produkte zum Kunststoffschweißen mit dem Laser
TRUMPF bietet Ihnen die Komplettlösung für das Kunststoffschweißen: Sie erhalten Laser, Fokussieroptik mit Sensorik und die Lasermaschine, auf Wunsch auch mit Vorrichtung, aus einer Hand und perfekt abgestimmt auf Ihre spezifische Anwendung.
