Die TruLaser Cell 1100 ist ein flexibles Strahlführungssystem, das Sie leicht in Ihre Fertigungslinie einbinden. Sie ist speziell für das Endlosschweißen jeglicher Nahtgeometrie an Bändern, Rohren und Profilen konzipiert. Beim Material haben Sie große Freiheiten: Mit der Laserschweißanlage können Sie Stahl, Edelstahl, Aluminium und auch Buntmetalle von einem Zehntel Millimeter bis zu mehreren Millimetern Dicke schweißen. Ein breites Angebot an Schweißoptiken mit Linear- oder Schwenkachsen sowie Sensorsysteme zur Nahtsuche und -nachführung (z. B. SeamLine oder SeamLine Pro), erhöhen die Flexibilität, Qualität und Zuverlässigkeit. Zum Einsatz kommen je nach Anwendung und Material entweder CO2- oder Festkörperlaser von TRUMPF.
Konfigurieren Sie sich die Maschine, die optimal zu Ihnen und Ihren Anforderungen passt.
Modernste Strahlquellen und Sensorik senken Betriebskosten und erhöhen die Geschwindigkeit.
Das integrierte Bedienpanel sorgt für eine intuitive Bedienung Ihrer TruLaser Cell Serie 1000.
Der Hub der Linearachse, die Arbeitshöhe und die Verfahrwege passen sich Ihrer Linie an.
Schweißoptiken mit Linear- oder Schwenkachsen sowie Sensorsysteme ergänzen die Maschine optimal.
Die TruLaser Cell 1100 wurde speziell zum Laser-Endlosschweißen von Rohren und Profilen entwickelt. Durch ihren kompakten Aufbau kann sie problemlos in eine bestehende Profilieranlage integriert werden. Ihre Konzeption ermöglicht es, die Rohr-/ Profilschweißanlage mit minimalen Stillstandzeiten auf unterschiedliche Produktgeometrien umzurüsten. Der solide Aufbau sowie das staubdicht gekapselte Strahlführungssystem garantieren konstante Prozessbedingungen und höchste Lasersicherheit in einer Industrieumgebung.
Aufgrund der hohen Strahlqualität der TRUMPF Laser und der daraus resultierenden eng gebündelten Energieeinbringung ins Werkstück lassen sich gasdichte und porenfreie Endlosnähte ohne Ablagerung von Schmelzgutauswürfen an den Rohrinnen- bzw. -außenwänden erzielen.
Bei dünnwandigen Materialien bis zu 0,4 mm ermöglicht die SpeedLas Optik von TRUMPF höchste Prozessgeschwindigkeiten. Mittels Wärmeleitschweißen werden dabei die physikalischen Effekte des sogenannten "Brewsterwinkels" genutzt, um beeindruckende Produktivitätssteigerungen zu erzielen.
|
TruLaser Cell 1100 (CO2-Laser)
|
TruLaser Cell 1100 (Festkörperlaser)
|
|
|---|---|---|
| Achsverfahrbereich | ||
| Achsverfahrbereich X-Achse | 300/500 mm | 300/500 mm |
| Achsverfahrbereich Z-Achse | 300/500 mm | 300/500 mm |
| Achsverfahrbereich B-Achse | ± 100 ° | ± 100 ° |
| Achsverfahrbereich Q-Achse (Lagekorrektur Schweißspalt) | ± 25 mm | ± 25 mm |
| Max. Achsgeschwindigkeiten | ||
| Max. Achsgeschwindigkeit achsparallel in X | 30 m/min | 30 m/min |
| Max. Achsgeschwindigkeit achsparallel in Z | 30 m/min | 30 m/min |
| Max. Achsgeschwindigkeit Q-Achse (Lagekorrektur Schweißspalt) | 3 m/min | 3 m/min |
| Max. Achsbeschleunigungen | ||
| Max. Achsbeschleunigung achsparallel in X | 1,5 m/s2 | 1,5 m/s² |
| Max. Achsbeschleunigung achsparallel in Z | 1,5 m/s2 | 1,5 m/s² |
| Max. Achsbeschleunigung B–Achse | 1,5 rad/s2 | 1,5 rad/s² |
| Positioniergenauigkeit | ||
| Positioniergenauigkeit Linearachsen (X, Z) | 0,1 mm | 0,1 mm |
| Positioniergenauigkeit Rotationsachsen (B) | 0,015 ° | 0,015 ° |
| Laser | ||
| Max. Laserleistung | 3200 W - 15000 W | 2000 W - 8000 W |
| Verfügbare Laser | TruFlow | - |
Die technischen Daten aller Produktvarianten als Download.

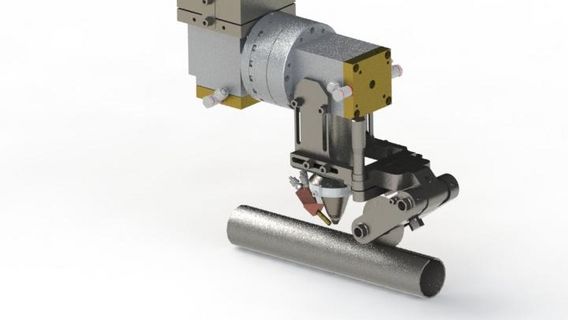

Die Spiegel-Fokussieroptiken TLS besitzt eine freie Apertur von 50 mm und hat als besonderes Merkmal eine Linearachse, um den Laserstrahl definiert auf dem Werkstück positionieren zu können. Die Optik ist mit Schweißdüsen zur koaxialen und seitlichen Gaszuführung ausgestattet. Die Brennweiten der einsetzbaren Fokussierspiegel reichen von f = 100 mm bis f = 300 mm.
Große Arbeitsabstände bei kleinem Fokusdurchmesser - die BEO D70.

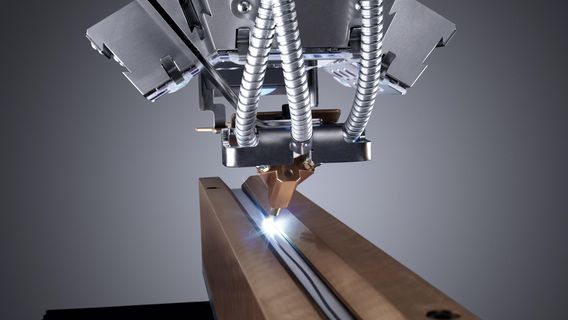

Für TRUMPF Lasersystem übernimmt SeamLine die Nahtlageregelung. Mit alternierendem Auflicht- und Lichtschnittverfahren erkennt das System zuverlässig Spalten oder Kanten.
Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
