TruPunch 3000
TruPunch 3000
Stanzmaschinen

TruPunch 3000

Die Produktivmaschine für Ihre Stanzbearbeitung – umformen und Gewinde einbringen inklusive

Produktive Universalmaschine für Stanzteile in höchster Qualität

Für alle, die produktiv und trotzdem wirtschaftlich stanzen wollen: Die kompakte TruPunch 3000 ist Ihre Komplettlösung, um Teile vielseitig zu bearbeiten. Hervorragende Teilequalität erreicht sie durch die absenkbare Matrize, außerdem ist sie per Touchpoint-HMI leicht bedienbar.

Eine Maschine, viele Möglichkeiten

Mit einer TruPunch Maschine können Sie stanzen, umformen, Gewinde einbringen, prägen, signieren, gravieren und entgraten.

Hochwertige Ergebnisse

Stanzen Sie kratzerfrei dank der absenkbaren Matrize.

Cleveres Teilehandling, automatisch be- und entladen

Ausschleus- und Sortierlösungen kümmern sich um Teile von klein bis groß. Der SheetMaster Compact be- und entlädt, der SortMaster Compact sortiert Fertigteile.

Kompakt, dynamisch und energiesparend

Mit dem dynamischen Delta Drive Antrieb brauchen Sie weniger als 30 m² Stellfläche und deutlich weniger Energie als mit Hydraulik-Antrieb.

TRUMPF Werkzeugkonzept

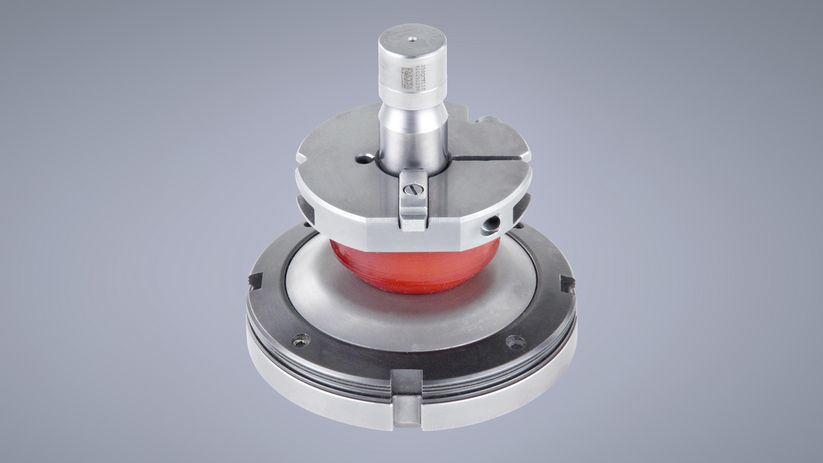

Bei TRUMPF erhalten Sie Stanzwerkzeuge in Topqualität, z.B. um Gewinde oder Biegungen in Ihre Teile einzubringen.

Einfache Bedienung

Weniger Bedienschritte, leicht erlernbar – die Touchpoint-HMI macht die Arbeit mit der Maschine wesentlich einfacher.

Die Funktionen und Möglichkeiten der TruPunch 3000
Stanzen ist die Zeitspartechnologie – lernen Sie die faszinierenden Stanzmaschinen kennen!
Delta Drive: Der fliegende Stanzkopf
Teile bis zu einer Größe von 180 x 180 mm sortiert Ihre Maschine automatisch
Be- und Entladen: SheetMaster Compact
SortMaster Compact: Clevere Automatisierung auf engstem Raum
Delta Drive: fliegender Stanzkopf und energiesparender Antrieb

Kompakt, dynamisch und ressourcenschonend – der patentierte Delta Drive macht eine Bewegung von Blech und Auflagentisch in der Y-Achse überflüssig, indem er zulässt, dass der Stanzkopf hin- und herfährt, also fliegt. Zudem spart der elektrische Stanzantrieb deutlich mehr Energie verglichen mit hydraulisch angetriebenen Stanzmaschinen.

TruPunch 3000, Elektronikbauteil

Elektronikbauteil

Flexibel fertigen mit Werkzeugen für jede Anwendung - zum Beispiel, Laschen, Näpfe, Rollabsetzungen. Bei diesem Bauteil kamen folgende Werkzeuge zum Einsatz: Absetzwerkzeug, Laschenwerkzeug, Napfwerkzeug Rechteck und rund, Rollabsetzwerkzeug und Rollkneifwerkzeug.

TruPunch 1000, Werkstück

Werkstück

Zusammen mit dem weltweit größten Werkzeugangebot bietet die Maschine höchste Bearbeitungsflexibilität. Bei diesem Werkstück kamen folgende Werkzeuge zum Einsatz: Rollsickenwerkzeug, MultiCut Werkzeug, Napfwerkzeug und Rollabsetzwerkzeug.

TruPunch 3000, Werkstück

Werkstück

Mit dem MultiBend Werkzeug fertigen Sie 90° Abkantungen in unterschiedlichen Längen. Bei diesem Werkstück kamen unter anderem folgende Werkzeuge zum Einsatz: MultiBend, Durchzugwerkzeug, Gewindeformwerkzeug, Napfwerkzeug und Brückenwerkzeug.

EasyType

Prägung von Zahlen und Buchstaben

Mit dem Prägewerkzeug können Sie Teile mit verschiedensten Buchstaben und Ziffern flexibel kennzeichnen.

Integriertes Richten

Die Maschinenfunktion "Integriertes Richten" und das dazugehörige Werkzeug ermöglichen es, Unebenheiten bereits während des Stanzvorgangs auszugleichen – ganz ohne Nachbearbeitung.

TruPunch 3000 Mittelformat
TruPunch 3000 Großformat
Abmessungen
Breite 6282 mm 7644 mm
Tiefe 6548 mm 7666 mm
Höhe 2200 mm 2200 mm
Max. Hubfolge
Stanzen (E = 1 mm) 800 1/min 690 1/min
Signieren 1000 1/min 1000 1/min
Arbeitsbereich
Stanzbetrieb X-Achse 2500 mm 3000 mm
Stanzbetrieb Y-Achse 1250 mm 1550 mm
Max. Blechdicke 6.4 mm 6.4 mm
Max. Werkstückgewicht 150 kg 230 kg
Max. Stanzkraft 180 kN 180 kN
Werkzeuge
Werkzeug-Wechselzeit MultiTool 0.5 s 0.5 s
Anzahl Werkzeuge / Pratzen 18 Stück / 2 Stück 21 Stück / 3 Stück
Teileausschleusung
Max. Teilegröße Teileklappe Stanzen 400 mm x 600 mm 400 mm x 600 mm
Max. Teilegröße starre Rutsche Stanzen (mit Verschiebetisch) 180 mm x 180 mm 180 mm x 180 mm
Verbrauchswerte
Mittlere Leistungsaufnahme Abschaltautomatik aktiv 0.5 kW 0.5 kW
Mittlere Leistungsaufnahme in der Produktion 3.3 kW 3.3 kW

Mit der TruPunch 3000 fertigen Sie nicht nur besonders flexibel, sondern auch qualitativ auf höchstem Niveau. Innovative Funktionen garantieren beste Bearbeitungsergebnisse.

Qualität

Absenkbare Matrize

Die absenkbare Matrize ermöglicht eine kratzerarme Stanz- und Umformbearbeitung und verhindert die Gefahr von Verhakungen.

Integriertes Richten

Beim Stanzen von Blechen werden durch den Stanzprozess Druck- und Zugspannungen in das Werkstück eingebracht, welche zu Verformungen im Blech führen können. Die Maschinenfunktion "Integriertes Richten" und das dazugehörige Werkzeug ermöglichen es, Unebenheiten bereits während des Stanzvorgangs auszugleichen.

Ausstattung Tisch

Für das schonendende Materialhandling stehen Kugel- oder Bürstentische zur Wahl.

Einfach Bedienung

Touchpoint-HMI

Stanzteile zu programmieren kann ganz einfach sein – mit der neuen Touchpoint-HMI von TRUMPF wird die Maschinenbedienung so intuitiv wie bei einem Tablet oder Smartphone. Sie kommen dadurch viel schneller zum fertigen Teil – und selbst Neulinge lernen schnell, mit der Software umzugehen.

Prozesssicherheit

Große Teileklappe

Eine große Teileklappe ermöglicht das automatisierte Entladen von Teilen bis zu einem Format von 400 x 600 mm. Ein Sensor an der Teileklappe erkennt, ob Teile im Restgitter hängen bleiben. So schleusen Sie im Stanz- wie auch im Laserbetrieb Teile sicher in Container, auf Europaletten oder auf Förderbänder aus.

Sortierfunktion

Teile bis zu einer Größe von 180 x 180 mm sortiert Ihre Maschine automatisch. Gutteile gelangen über eine Rutsche in einen Zwischenpuffer. Unter der Maschine stehen bis zu vier unterschiedliche Boxen. Der Zwischenpuffer fährt die richtige Box an und gibt die Teile hinein.

Smart Punch Monitoring

Vor dem Werkzeugwechsel prüft diese Funktion, ob tatsächlich ein Loch in das Blech gestanzt wurde. Dadurch erkennt die Maschine frühzeitig einen möglichen Stempelbruch und leitet diese Information an den Bediener weiter. Insbesondere während Nacht- und Wochenendschichten vermeidet die Funktion Smart Punch Monitoring somit Ausschuss.

Teileförderbänder

Teile, die über die große Teileklappe ausgeschleust werden, lassen sich über Förderbänder in Kisten befördern.

Späneförderer

Mithilfe des Späneförderers werden Stanzbutzen automatisch in einen Container befördert.

Digitale Anbindung und Integration für smarte Lösungen

Die nahtlose Integration vieler Maschinen von TRUMPF in die eigene Softwarewelt ist problemlos und einfach. Sei es eine Integration in Oseon oder eine Anbindung an Monitoring und Analyse Tools - für jede Kombination stellen wir die passende Lösung bereit. Auch eine Anbindung an Software Systeme von Drittanbietern ist mit unseren Schnittstellen basierend auf dem OPC UA Standard möglich.

Nachhaltigkeit

TruPunch 1000 (S19) mit Delta Drive
Delta Drive: Sparsamer Antrieb lässt Stanzkopf fliegen

Kompakt, dynamisch und energieeffizient – der patentierte Delta Drive macht eine Bewegung von Blech und Auflagentisch in der Y-Achse überflüssig, indem er zulässt, dass der Stanzkopf hin- und herfährt, also fliegt. Zudem spart der elektrische Stanzantrieb deutlich mehr Energie im Vergleich mit hydraulisch angetriebenen Stanzmaschinen

TruTops Boost

Konstruieren und programmieren Sie Ihre Laser-, Stanz- und kombinierten Stanz-Laser-Maschinen intelligent mit TruTops Boost, Ihrer All-in-One-3D-Lösung. Viele Automatismen ersparen Ihnen zeitaufwändige Routinevorgänge und der gemeinsame Schachtelpool spart Zeit und Material. Außerdem behalten Sie stets den Überblick über alle Fertigungsaufträge und auftragsorientierten Arbeiten.

Software

Von der Kundenanfrage bis zur Auslieferung des gefertigten Teils – das Software-Portfolio von TRUMPF optimiert Ihren kompletten Fertigungsprozess. TRUMPF kombiniert dabei die Software intelligent mit Maschinen und Services zu maßgeschneiderten Industrie 4.0-Lösungen für Ihre Smart Factory.

MultiTool
MultiTool

Mit einer Werkzeugaufnahme für bis zu zehn Einsätze erhöhen Sie die Produktivität Ihrer Stanzmaschine – insbesondere bei kleinen Stanzungen.

MultiBend

90°Abkantungen in unterschiedlichen Längen bis zu 55 mm: Bei der Bearbeitung mit dem MultiBend entfällt für Sie ein zusätzlicher Arbeitsgang auf der Biegemaschine.

Absenkbare Matrize

Die absenkbare Matrize ermöglicht einen kratzerarmen Stanz- und Umformbetrieb und bannt die Gefahr von Verhakungen.

Stanzwerkzeuge auf einen Blick

TRUMPF bietet das weltweit größte Stanzwerkzeugangebot am Markt. Sie finden für jede Stanz- und Umformanwendung die passende Lösung.

Mit unseren Automatisierungslösungen bringen Sie Klarheit in Ihre Abläufe. Mitarbeiter können sich auf ihre Kernaufgaben konzentrieren und Kunden schätzen Sie als zuverlässigen Lieferanten. Sie arbeiten wirtschaftlicher und gewinnen finanzielle Spielräume.

SheetMaster Compact, platzsparende Einstiegslösung zum Be- und Entladen

Beladen und Entladen

Der SheetMaster Compact übernimmt das prozesssichere Beladen von Blechen sowie das Entladen von Microjoint-Tafeln und Restgittern. So arbeitet die Maschine bei Bedarf vollautomatisiert, bei einer Ladekapazität bis zu drei Tonnen. Das steigert die Produktivität und entlastet darüber hinaus den Bediener.

SortMaster Box Linear, Entladen und Sortieren von Fertigteilen

Sortieren

Der SortMaster Compact entnimmt und sortiert die Teile Ihrer Stanz-Laser-Maschine vollautomatisch. Durch einzeln ansteuerbare Sauger ist eine optimale Teileentnahme insbesondere bei kleinen und komplexen Teilen möglich. Durch die minimale Aufstellfläche ist kein zusätzlicher Platzbedarf nötig.

Werkzeughandling

Die Werkzeugautomatisierungen ToolMaster Linear garantieren einen schnellen Werkzeugwechsel.

Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
