Vollautomat für Ihre Laserfertigung
Die TruLaser Center 7030 integriert erstmals alle Prozesse des Laserschneidens in einer einzigen Maschine. Ihr Vorteil: Die Durchlaufzeit und die Bearbeitungskosten sinken drastisch. So holen Sie das Maximum an Wirtschaftlichkeit aus Ihrem Laserbearbeitungsprozess heraus.
Die TruLaser Center 7030 kümmert sich um alles – von der Zeichnung bis zum sortierten Teil.
Das SmartGate verhindert das Kippen und Festschweißen von Teilen.
Für bahnbrechende Produktivität und absolute Zuverlässigkeit sorgen Zusatzachse, SmartGate, Bürstentische und SmartLift
Der SortMaster Speed entnimmt und stapelt große und auch höchst filigrane Bauteile blitzschnell.
TruTops Boost erstellt automatisch einen Vorschlag für das Schneiden, Entnehmen, Sortieren und Ablegen der Teile.
Mit Pay per Part bezahlen Sie nur für die Bauteile, die produziert werden.
Dünnes Baustahlteil
Besonders im Dünnblech schneidet Ihre TruLaser Center 7030 extrem schnell.
Schneiden von allen gängigen Materialien
Der Aufbau des TruDisk ermöglicht die Bearbeitung von Buntmetallen mit Stickstoff – ohne Sorgen vor Rückreflexionen.
Automatisierte Teileentnahme
Die vielseitige Entladetechnik SortMaster Speed entnimmt und stapelt große und höchst filigrane Bauteile in hoher Geschwindigkeit. Selbst Teile, deren Fertigung schwer automatisierbar ist, können dank der kleinen Sauger schnell transportiert werden.
Teileseparierung in Perfektion
Kein Verkanten oder Verhaken mehr: Mit SmartLift und SortMaster Speed bearbeiten und entnehmen Sie selbst komplexe Geometrien sicher und vollautomatisch.
Prozesssicheres Teilehandling
Teile, die bisher nur mithilfe von Microjoints sicher bearbeitet werden konnten, lassen sich mit der TruLaser Center 7030 sicher schneiden und ausschleusen. Dies eröffnet völlig neue Möglichkeiten in der Bearbeitung von sehr kleinen Teilen.
Innenversteifung
Mit der TruLaser Center 7030 lassen sich unterschiedliche Geometrien und Blechdicken prozesssicher und in exzellenter Qualität anfertigen. Dieses Musterteil zeigt eine Innenversteifung für Schweißgehäuse aus Stahlblech mit nur 1mm Dicke.
Versteifungsblech
Dieses 1,5mm dünne Stahlblechteil zeigt ein Versteifungsblech für Querträgereinheiten und ist Bestandteil der Klemmeinheit der TruLaser Center 7030.
Verriegelung
Dieses Musterteil aus Stahlblech ist 12mm dick und verriegelt den Kippmechanismus der TruLaser Center 7030.
|
TruLaser Center 7030
|
|
|---|---|
| Aufstellfläche | |
| Länge | 10135 mm |
| Breite (Wagen ausgefahren) | 10720 mm |
| Breite (Wagen eingefahren) | 6420 mm |
| Höhe | 3050 mm |
| Gewicht mit allen Aggregaten | 38860 kg |
| Nenn-Arbeitsbereich | |
| X-Achse | 3000 mm |
| Y-Achse | 1500 mm |
| Z-Achse | 120 mm |
| Laserspezifische Daten TruDisk 6001 | |
| Max. Laserleistung | 6000 W |
| Max. Blechdicke Baustahl | 12.7 mm |
| Max. Blechdicke Edelstahl | 12.7 mm |
| Max. Blechdicke Aluminium | 6 mm |
| Max. Blechdicke Messing | 6 mm |
| Max. Blechdicke Kupfer | 6 mm |
| Laserspezifische Daten TruDisk 12001 | |
| Max. Laserleistung | 12000 W |
| Max. Blechdicke Baustahl | 12.7 mm |
| Max. Blechdicke Edelstahl | 12.7 mm |
| Max. Blechdicke Aluminium | 6 mm |
| Max. Blechdicke Messing | 6 mm |
| Max. Blechdicke Kupfer | 6 mm |
| Entladeautomatisierung SmartGate | |
| Max. Teilegröße | 160 mm x 160 mm |
| Min. Teilegröße | 30 mm x 30 mm |
| Entladeautomatisierung SortMaster Speed | |
| Max. Teilegröße | 2000 mm x 1500 mm 1 |
| Min. Teilegröße | 90 mm x 60 mm |
Die technischen Daten aller Produktvarianten als Download.
Zuverlässig oder schnell? Den klassischen Zielkonflikt der Laserbearbeitung löst die TruLaser Center 7030 erstmals auf.
Zuverlässig

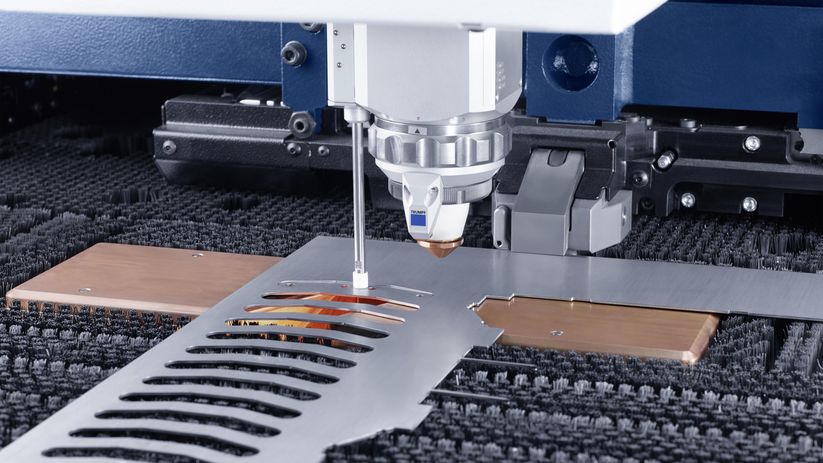

Zusammen mit den Bürstentischen verhindert SmartGate das Kippen und Festschweißen von Teilen. Die intelligente Auflage verfährt synchron zum Schneidkopf und unterstützt Ihre Teile beim Schneiden. Der Ausdrückzylinder findet für jede Teilegeometrie automatisch den idealen Ansatzpunkt, um das Teil aus dem Restgitter zu drücken und sicher auszuschleusen.

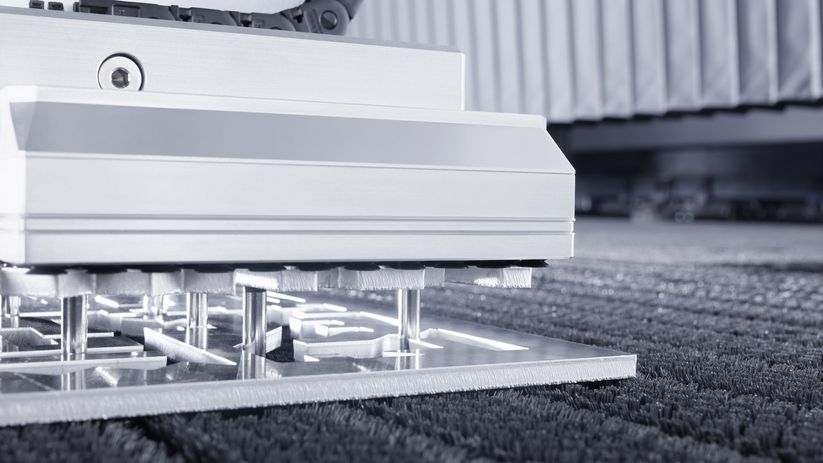

Die flexibel positionierbaren Pins des SmartLift drücken die freigeschnittenen Teile von unten gegen die Saugerplatte des SortMaster Speed. Gleichzeitig fixiert diese das Teil von oben. In einer synchronen Hubbewegung wird es so aus dem Restgitter gehoben. So sind selbst filigrane Teile sicher geklemmt und verkanten nicht im Schnittspalt.
Schnell
Die Bewegung des Blechs wird durch eine hochdynamische Zusatzachse am Schneidkopf überlagert. Das bedeutet, dass Sie Eckenfahrten und komplexe Konturen mit Höchstgeschwindigkeit schneiden können. Dank dieser starken Kombination schöpfen Sie die hohen Vorschübe des Festkörperlasers voll aus.
Kleinteile schleust das SmartGate in Sekunden in bis zu acht Behälter aus. Butzen und Schrott fallen in einen Schlackewagen. Ihr Schlüssel für maximalen Durchsatz: Das Ausschleusen von Resten unterbricht den Schneidprozess nur minimal – dafür sorgen die intelligente Steuerung und Sensorik des SmartGate.
Der SortMaster Speed stapelt Teile blitzschnell und perfekt auf bis zu acht Paletten. Sobald der SortMaster Speed das Teil übernimmt, schneidet die Maschine weiter. Der Teiletransport zur Ablageposition erfolgt hauptzeitparallel. Die Prozessunterbrechung ist minimal.
Automatisiert
Das Programmiersystem TruTops Boost erstellt automatisch einen Vorschlag für das Schneiden, das Entnehmen, Sortieren und Ablegen Ihrer Teile. Dabei berücksichtigt es sogar physikalische Gegebenheiten. Zum Beispiel, wie das Teil am besten aus dem Restgitter gedrückt wird, damit es sich keinesfalls verkantet.
Eine Sortierweiche trennt Gutteile sicher vom Schrott. Die Sortiereinheit SortMaster Box Linear verteilt Kleinteile hauptzeitparallel auf bis zu acht Behälter. Die Behälter werden von der Software intelligent zugeteilt.
Selbstständig
Die Fertigungszelle be- und entlädt selbstständig und zeigt an, wann der Bediener gebraucht wird. Dadurch kann er seine Einsätze an der Maschine besser planen. Wartezeiten, manuelles Sortieren und Nacharbeit gehören der Vergangenheit an. Die Bedienoberfläche Touchpoint ermöglicht zudem einen intuitiven Dialog mit der Maschine.
Der LoadMaster Center legt Rohtafeln auf dem Bürstentisch in die Klemmeinheit. Leistungsstarke Abschältechnologien trennen Bleche sicher vom Stapel.

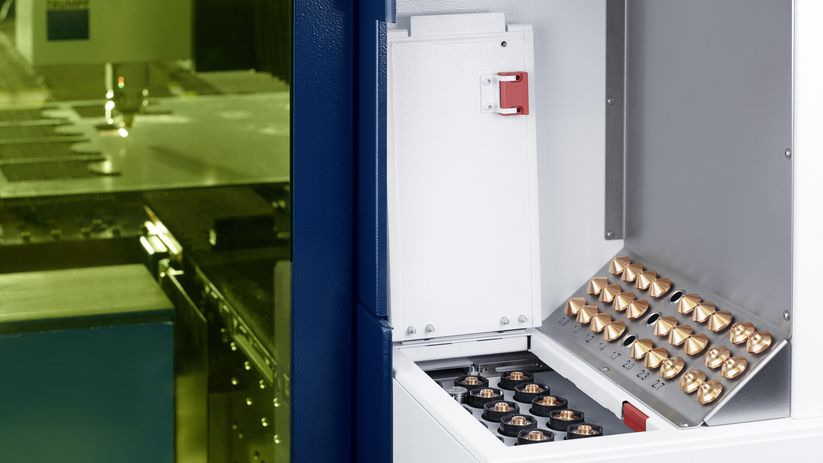

Programmgesteuert setzt der automatische Düsenwechsler die richtige Düse ein. Während der Bearbeitung befindet sich der Düsenwechsler im Maschinenschrank, dadurch wird ein hauptzeitparalleles Rüsten möglich.
Die nahtlose Integration vieler Maschinen von TRUMPF in die eigene Softwarewelt ist problemlos und einfach. Sei es eine Integration in Oseon oder eine Anbindung an Monitoring und Analyse Tools - für jede Kombination stellen wir die passende Lösung bereit. Auch eine Anbindung an Software Systeme von Drittanbietern ist mit unseren Schnittstellen basierend auf dem OPC UA Standard möglich.
TruTops Boost
Konstruieren und programmieren Sie Ihre Laser-, Stanz- und kombinierten Stanz-Laser-Maschinen intelligent mit TruTops Boost, Ihre All-in-One-3D-Lösung. Viele Automatismen ersparen Ihnen zeitaufwendige Routinevorgänge und der gemeinsame Schachtelpool spart Zeit und Material. Außerdem behalten Sie stets den Überblick über alle Fertigungsaufträge und auftragsorientiertes Arbeiten.
Software
Von der Kundenanfrage bis zur Auslieferung des gefertigten Teils – das Software-Portfolio von TRUMPF optimiert Ihren kompletten Fertigungsprozess. TRUMPF kombiniert dabei die Software intelligent mit Maschinen und Services zu maßgeschneiderten Industrie 4.0-Lösungen für Ihre Smart Factory.
Nutzen Sie die enorme Produktivität Ihrer Maschine voll aus: Dank der Anbindung der TruLaser Center 7030 an ein Lager ist Ihre Maschine rund um die Uhr mit Rohmaterial versorgt und kann Fertigteile speichern.
Große Lager, kurze Wege

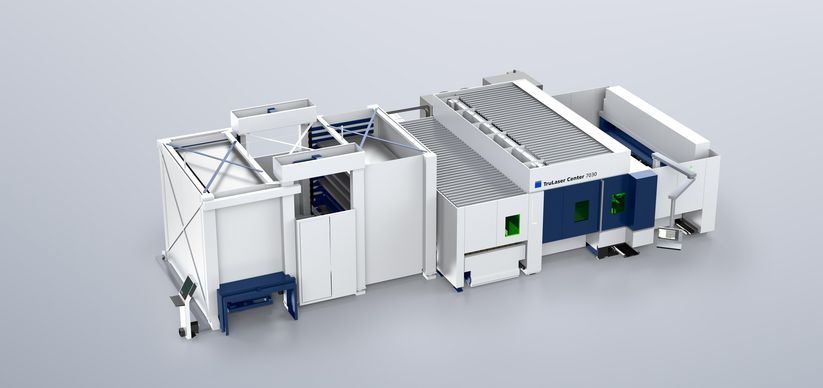

Binden Sie Ihre TruLaser Center 7030 an alle gängigen Lagersysteme wie die TruStore Lager von TRUMPF oder Großlagersysteme von STOPA an. Die modularen Lager lassen sich jederzeit an Ihren Bedarf anpassen und erweitern.

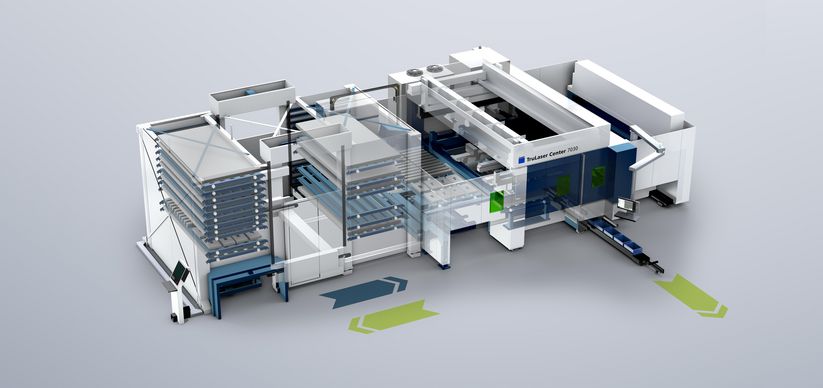

Längsseitige Lageranbindung für Rohmaterial und Fertigteile
Das Rohmaterial gelangt seitlich in die Maschine. Während die gestapelten Fertigteile auf Paletten zurück ins Lager gehen, werden Kleinteile in Kisten vorne aus der Maschine ausgeführt. Mit dem Tandemwechsler greifen Sie direkt auf die nächste Lagerpalette zu und reduzieren Wartezeiten.
Längsseitige Lageranbindung für Rohmaterial und Fertigteile mit flexiblem Teilezugriff
Die Maschine wird seitlich vom Lager mit Rohmaterial versorgt. Fertigteile handhaben Sie flexibel, zum Beispiel können Sie diese tagsüber direkt an der Maschine entnehmen und nachts zurück ins Lager legen. Sie können auch Teile direkt vom Entladewagen entnehmen oder einen staplerfähigen Entladeboden oder eine Lagerpalette verwenden – die Lösungen sind vielfältig und passen stets zu Ihren Bedürfnissen.
