TruTool TPC 165, Maßzeichnung
Auf Anhieb perfekte Schnitte
Mit dem Panel Cutter TruTool TPC 165 trennen Sie Sandwich-Paneelen bis zu einer Dicke von 165 mm. Mit dem Eintauchmechanismus des Schwerts stellen Sie maßgenaue und rechtwinklige Innenausschnitte und Ausklinkungen her. All dies in einem Arbeitsgang. Die Maschine ist ohne Voreinstellungen einsatzbereit. Einfach die korrekte Schwertposition wählen und mit dem Schneiden beginnen. Dabei schneidet der TruTool TPC 165 Paneelen unabhängig davon, ob die Oberfläche plan, trapez- oder wellenförmig ist.
Rechtwinklige Schnitte
Schwenkbares 90° Schwert, geeignet für rechtwinklige Ausschnitte bis 165 mm Tiefe.
Einmalig

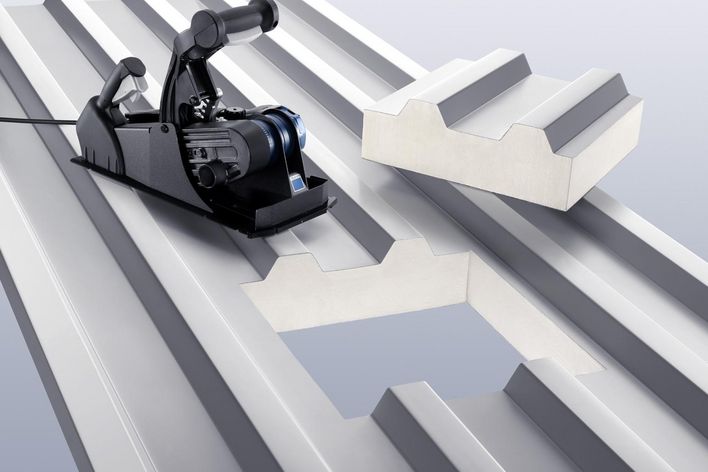

Dank Eintauchmechanismus starten Sie an jeder beliebigen Stelle der Paneele.
Bis zu vier Meter pro Minute
Sie schneiden das Ober- und Unterblech in einem Arbeitsgang und ohne Nacharbeit.
Kompakt und leicht
TruTool TPC 165 wiegt nur 9,6 kg und basiert auf einer stabilen und leichten Blechkonstruktion.
Sandwich-Paneele Plan
Dachpaneele. Oberfläche aus Stahl oder Aluminium. Isolationsmaterial: Polyurethan-, Polyisocyanurat-Schaum. Für Paneelen-Dicken bis 165 mm.
Sandwich-Paneele Wellblech
Dachpaneele. Oberfläche aus Stahl oder Aluminium. Isolationsmaterial: Polyurethan-, Polyisocyanurat-Schaum. Für Paneelen-Dicken bis 165 mm.
Sandwich-Paneele Trapez bis 165 mm Tiefe
Dachpaneele. Oberfläche aus Stahl oder Aluminium. Isolationsmaterial: Polyurethan-, Polyisocyanurat-Schaum. Für Paneelen-Dicken bis 165 mm.
Die nachfolgenden Verbrauchsmaterialien und das entsprechende Zubehör sind im Lieferumfang mit enthalten.
Verschleißplatte vorne
1 Stück 1814820
Schwert 165 (eingebaut)
1 Stück 1809537
Verschleißplatte (eingebaut)
1 Stück 1814819
Sägekette 165 (eingebaut)
1 Stück 1730983
Stanz- und Nibbelöl für Stahl, 500 ml
1 Stück 0103387
Kombischlüssel
1 Stück 1797742
Koffer
1 Stück 1798090
Gleitschiene (eingebaut)
2er-Set 1814882
Finden Sie hier das passende Verbrauchsmaterial und Zubehör zu Ihrer Maschine.
Verschleißplatte
1 Stück
1814819
Verschleißplatte vorne TruTool TPC 165
1 Stück
1814820
Schwert 165
1 Stück
1809537
Sägekette
1 Stück
1730983
Verbindungsstück
Für Führungsschiene
1 Stück
1831778
Führungsschiene
Länge: 1400 mm
1 Stück
1831777
Gleitschiene
2er-Set
1814882
Rechtwinklige Schnitte
Einmalig
Einfacher Werkzeugwechsel
|
TruTool TPC 165
|
|
|---|---|
| Panel Cutter | |
| Max. Paneelen-Dicke | 165 mm |
| Max. Einzel-Materialdicke für Stahl bis 400 N/mm² | 0,9 mm |
| Isolationsmaterial | Polyurethan-, Polyisocyanurat - Schaum |
| Kleinstmögliche Öffnung durch Einstechen | 340 mm x 340 mm |
| Allgemein | |
| Arbeitsgeschwindigkeit (max.) | 4 m/min |
| Schneidspurbreite | 4 mm |
| Nennaufnahmeleistung | 1600 W |
| Abmessungen | |
| Länge | 493 mm |
| Höhe | 231 mm |
| Gewicht | |
| Gewicht | 9,6 kg |
PDF <1MB
Technisches Datenblatt
Die technischen Daten aller Produktvarianten als Download.
Je nach Land sind Abweichungen von diesem Produktsortiment und von diesen Angaben möglich. Änderungen in Technik, Ausstattung, Preis und Zubehörangebot sind vorbehalten. Bitte setzen Sie sich mit Ihrem Ansprechpartner vor Ort in Verbindung, um zu erfahren, ob das Produkt in Ihrem Land verfügbar ist.
