TruBend Cell 7000, inovativní vysokorychlostní ohýbací buňka
TruBend Cell 7000, inovativní vysokorychlostní ohýbací buňka
Ohraňovací lisy

TruBend Cell 7000

Inovativní vysokorychlostní ohýbací buňka

ToolMaster Bend
ToolMaster Bend
Ohraňovací lisy

TruBend Cell 7000

Nastrojení nástrojů bez výměny drapáku

TruBend Cell 7000, BendMaster
TruBend Cell 7000, BendMaster
Ohraňovací lisy

TruBend Cell 7000

BendMaster manipuluje se všemi díly za vás

Inovativní vysokorychlostní ohýbací buňka

S TruBend Cell 7000 mají uživatelé k dispozici kompaktní systém pro vysoce dynamické a ekonomické ohýbání malých dílů.

Rychlejší výroba

Zadní dorazy a dynamický koncept pohonu dělají z TruBend Cell 7000 nejrychlejší ohýbací buňku na malé díly na světě.

Specialista na malé díly

Vyrábějte malé díly do 500 x 380 mm ještě efektivněji.

Automatická výroba

Díky dopravnímu systému máte flexibilní možnosti odkládání hotových dílů.

Přesné úhly

Dobré díly od prvního kusu – díky ACB.

Snadná výměna nástrojů

ToolMaster Bend vystrojuje automaticky.

Optimalizovaný tok materiálu

LoadMaster Bend nakládá rychle, bezpečně a souběžně s hlavním časem.

TruBend Cell 7000, nejrychlejší ohýbací buňka na světě
TruBend Cell 7000 s ToolMaster Bend
TruBend Cell 7000, dělené upínání nástrojů
Upínání nástrojů

Dělené upínání nástrojů pro optimální použití chapače ušetří časově náročné přeuchopení.

LoadMaster Bend, integrovaný senzor plechu
Přesné předání na BendMaster

Integrovaný senzor plechu u LoadMaster Bend provádí optické měření desek a zajišťuje přesnou předávací polohu na BendMaster.

LoadMaster Bend
LoadMaster Bend

LoadMaster Bend nakládá ohraňovací lisy souběžně s hlavním časem. Integrovaný senzor plechu umožňuje jejich předávání v přesné poloze na BendMaster.

TruBend Cell 7000, kleštinový chapač

Kleštinový chapač

Kleštinový chapač umožňuje automatizované ohýbání malých dílů. Jeho lineární a rotační osa redukují časově náročné přehmatávání.

TruBend Cell 7036
Stroj
Lisovací síla 360 kN
Délka ohybu 2x500 mm
Volný průchod stojanu 1530 mm
Užitečná montážní výška 300 mm
Vyložení 515 mm
Rychlosti
Rychlý pohyb dolů 220 mm/s
Arbeitsgeschwindigkeit bis zu 50 mm/s
BendMaster
Max. velikost součásti 500 mm x 380 mm
Max. hmotnost součásti 1,5 kg
Max. nosnost 15 kg
Min. tloušťka plechu 0,7 mm
Max. tloušťka plechu 6 mm
Rozměry a hmotnosti
Hmostnost BendMaster 114 kg
Hmotnost základního stroje 4200 kg
Stroj TruBend 5500 mm x 3870 mm x 2630 mm
Min. Hallenhöhe 5500 mm

Četné funkce činí z TruBend Cell 7000 obzvláště rychlou a přesnou ohýbací buňku.

Rozsáhle automatizováno

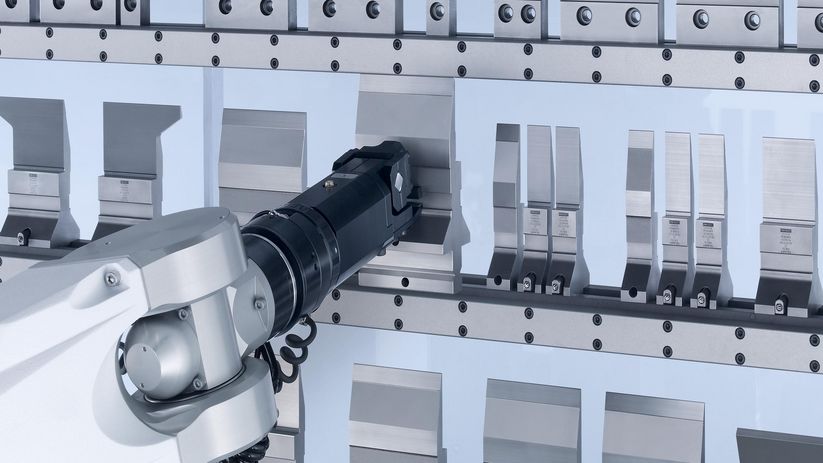

ToolMaster Bend
ToolMaster Bend

Snadná výměna nástrojů: ToolMaster Bend vybaví stroj automaticky vhodnými nástroji.

LoadMaster Bend
Dopravní systém

Dopravní systém pokládá hotové díly do beden nebo je odvádí na dopravník palet.

TruBend Cell 7000, konzola pro výměnu chapadel
Konzola pro výměnu chapadel včetně stanice pro čištění nástrojů

Výměna chapače u zařízení BendMaster probíhá automaticky. Čisticí stanice čistí nástroje za vás.

Přesnost

Systém měření úhlu ACB
Úhloměrný systém ACB

Pomocí osvědčeného úhloměrného systému ACB dosáhnete vždy přesných úhlů – bez manuálního zásahu.

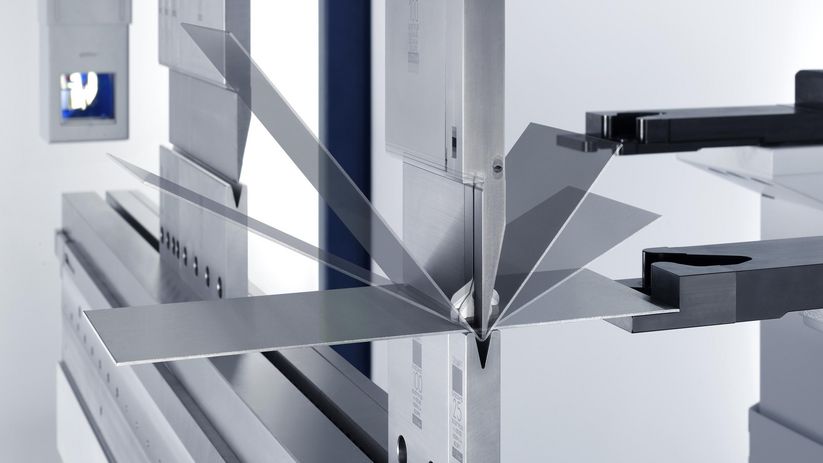

Měření úhlu ACB Wireless

ACB Wireless zajišťuje perfektní úhly, zvláště u krátkých ramen, zrcadlících se povrchů nebo vnitřně uložených závěsů. Systém příjemný na obsluhu automaticky koriguje dle potřeby úhel; komunikace mezi nástrojem a řízením probíhá bezdrátově.

TruTops Bend

Spolehněte se na nejlepší kvalitu od prvního dílu! To zaručuje programování automatizovaných ohýbacích buněk TruTops Bend pomocí zabudovaného ohýbacího know-how od firmy TRUMPF ve formě zkracovacích hodnot a algoritmů pro volbu nástrojů a výpočet pořadí ohýbání.

Software

Rozsáhlé portfolio softwaru TruTops vás podporuje po celý výrobní proces. Řiďte jednoduše a cíleně svůj provozní proces správy zákaznických zakázek a nákupních procesů až po dodání zhotovených dílů. Díky přímé vazbě s řízením stroje máte stále přehled o stavu svých zakázek.

ToolMaster Bend
Nástroje s čipem

Ohýbací nástroje TruBend Cell 7000 jsou vybaveny ID čipem. ToolMaster plně automaticky rozpozná polohu nástrojů, jejich typ a otočení.

Systém měření úhlu ACB
Nástroje s ACB

Senzorové nástroje TRUMPF fungují na základě osvědčeného principu měření ACB. Dotykové destičky, které jsou namontovány v nástroji, provádějí měření přímo v procesní zóně. Stejně jako standardní nástroje TruBend Cell 7000 jsou i senzorové nástroje vybaveny čipem.

V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, vybavení, cena a nabídka příslušenství jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte svoji kontaktní osobu.
