TruPunch 1000 (S19)
TruPunch 1000 (S19)
děrovací stroje

TruPunch 1000 (S19)

Základní stroj, který roste s vámi

TruPunch 1000 (S19) a SheetMaster Compact
.NEW
TruPunch 1000 (S19) a SheetMaster Compact
děrovací stroje

TruPunch 1000 (S19)

S automatizačním řešením SheetMaster Compact

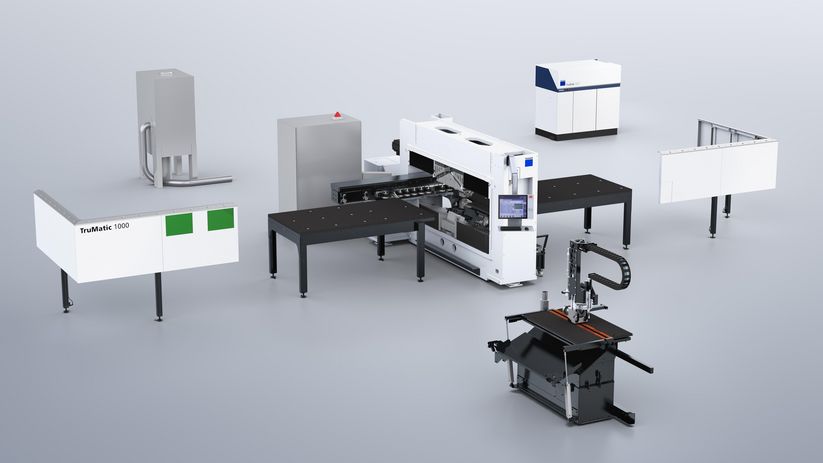

Stroj, který roste s vámi

Kompaktní základní stroj TruPunch 1000 je radikálně flexibilní: lze ho automatizovat a podle vývoje vašeho byznysu rozšířit až na prostorově úspornou kombinovanou výrobní linku.

Rychlý a hospodárný

TruPunch 1000 opracuje tloušťky plechu až 6,4 milimetru se 600 zdvihy za minutu.

Dynamické a šetrné k životnímu prostředí

Delta Drive dělá pohyb od plechu a dosedacího stolu po ose Y naprosto zbytečným – a kromě toho šetří až 20 % energie.

Mimořádně mnohostranný

TruPunch 1000 boduje propracovanými funkcemi a nástroji.

Silný, ale kompaktní

TruPunch 1000 potřebuje o 15 % méně plochy než předchozí model.

Automatické nakládání a vykládání

SheetMaster Compact bezpečně nakládá a vykládá.

Kompaktní, mnohostranný, výkonný: To je děrovací stroj TruPunch 1000
Fascinace vysekávání
Delta Drive: posuvná děrovací hlava
Díly až o velikosti 180 x 180 mm třídí váš stroj automaticky
Nakládání a vykládání: SheetMaster Compact
SortMaster Compact: chytrá automatizace na nejmenším prostoru
TruPunch 1000 (S19) s Delta Drive
Delta Drive: létající děrovací hlava a energeticky úsporný pohon

Kompaktní, dynamický a šetřící zdroje - patentovaný Delta Drive dělá pohyb od plechu a dosedacího stolu po ose Y naprosto zbytečným a to díky tomu, že poprvé umožňuje, aby děrovací hlava pojížděla ze strany na stranu, tedy "poletovala". Kromě toho šetří elektrický pohon děrovacího stroje asi 20 % energie, v porovnání s hydraulicky poháněnými děrovacími stroji.

Elektronický díl

Flexibilní výroba pomocí nástrojů pro každé použití, např. jazýčky, výstupky, osazování válečkováním. U tohoto dílu byly použity následující nástroje: odsazovací nástroj, nástroj na jazýčky, obdélníkový a kulatý nástroj na miskové prolisy, válečkový odsazovací nástroj a válečkový uštipovací nástroj

ohýbaný díl

Spolu s celosvětově největší nabídkou nástrojů nabízí tento stroj nejvyšší flexibilitu zpracování. U tohoto dílu byly použity následující nástroje: válečkový nástroj na výztužné prolisy, MultiCut, nástroj na miskové prolisy, válečkový odsazovací nástroj

TruPunch 1000 střední formát (S19)
TruPunch 1000 (S19) velký formát
Rozměry
Šířka 6282 mm 1 7644 mm
Hloubka 6548 mm 1 7666 mm
Výška 1990 mm 1 2195 mm
Max. sled zdvihů
Vysekávání (E = 1 mm) 600 1/min 600 1/min
Značení 1000 1/min 1000 1/min
Pracovní rozsah
Režim vysekávání, osa X 2500 mm 3000 mm
Režim vysekávání, osa Y 1250 mm 1550 mm
Max. tloušťka plechu 6,4 mm 6,4 mm
Max. hmotnost obrobku 150 kg 230 kg
Max. vysekávací síla 165 kN 165 kN
Nástroje
Doba výměny nástroje MultiTool 2,4 s 2,4 s
Počet nástrojů / upínacích čelistí 18 ks / 2 ks 21 ks / 3 ks
Odebírání dílů
Max. velikost dílu, klapka na díly, vysekávání 400 mm x 600 mm 400 mm x 600 mm
Max. velikost dílu pro vysekávání s nehybným skluzem (s posuvným stolem) 180 mm x 180 mm 180 mm x 180 mm
Hodnoty spotřeby
Průměrný příkon, vypínací automatika aktivní 0,3 kW 0,3 kW
Průměrný příkon ve výrobě 3,5 kW 3,5 kW

Četná inovativní řešení a funkce dělají z TruPunch 1000 dokonalý základní model pro obrábění vysekáváním. Rozšířitelný stroj vám kdykoli poskytne také možnost vstoupit do automatizovaného vysekávání.

Udržitelnost

Energeticky úsporný Delta Drive

Inovativní pohon Delta Drive ušetří nejenom místo a rozšíří Vaši manipulaci s materiálem – boduje také ve věcech ochrany životního prostředí. Tak redukuje Vaši spotřebu energie asi o 20 % – to šetří Vaše náklady a zároveň i životní prostředí

Procesní spolehlivost

TruPunch 1000 (S19), klapka na díly
Velká klapka na díly

Velká klapka na díly umožňuje automatizované vykládání dílů až do formátu 400 x 600 mm. Senzor na klapce na díly identifikuje, zda díly zůstaly viset ve zbytkové mříži. Díky tomu tak vyjedou díly jak při děrování, tak při používání laseru bezpečně do kontejneru, na europalety nebo na transportní pás.

TruPunch 1000 (S19) s funkcí třídění
Funkce třídění

Díly až do velikosti 180 x 180 mm třídí váš stroj automaticky. Dobré díly se dostanou přes skluzavku až do mezizásobníku. Pod strojem jsou umístěny až čtyři různé bedny. Mezizásobník přijede ke správné bedně a vloží do ní díly.

Konektivita Keyvisual
Digitální připojení a integrace pro chytrá řešení

Bezdrátová integrace mnoha strojů od společnosti TRUMPF do vlastního softwarového světa je bezproblémová a jednoduchá. Ať už se jedná o integraci do Oseon nebo o připojení k nástrojům monitorování a analýzy - pro jakoukoliv kombinaci poskytneme vhodné řešení. Také připojení k softwarovému systému třetích nabízejících je možné s našimi rozhraními na bázi OPC UA standardu.

Smart Punch Monitoring

Před výměnou nástroje tato funkce prověří, zda byl do plechu skutečně vyseknut otvor. Tím stroj včas rozezná možné zlomení nástroje a předá tuto informaci operátorovi. Obzvláště během nočních a víkendových směn zabrání funkce Smart Punch Monitoring výrobě zmetků.

Transportní pás na díly

Díly, které jsou vydávány přes klapku na díly, je možné přepravovat přes transportní pás do beden.

Dopravník třísek

Pomocí dopravníku třísek je vyděrovaný materiál automaticky přepraven do kontejneru.

Jednoduchá obsluha

Touchpoint HMI

Programování vysekávaných dílů nebo dílů vysekávaných laserem může být zcela jednoduché – s novým Touchpoint-HMI od společnosti TRUMPF bude ovládání stroje tak intuitivní jako na tabletu nebo chytrém telefonu. Dostanete se tak mnohem rychleji k hotovému dílu – a zejména začátečníci se učí zacházení se softwarem rychle.

TruTops Boost Key Visual

TruTops Boost

Zkonstruujte a naprogramujte Vaše laserové, děrovací a kombinované stroje inteligentně díky TruTops Boost, Vašemu All-in-One 3D řešení. Rozsáhlá automatizace Vám ušetří časově náročnou rutinu a společná databáze dílů ušetří čas a materiál. Kromě toho si zachováte stálý přehled o všech výrobních zakázkách a zajistíte proces řízený zakázkami.

Software

Od poptávky zákazníka až po expedici hotového dílu – softwarové portfolio společnosti TRUMPF optimalizuje Váš kompletní výrobní proces. TRUMPF přitom software inteligentně kombinuje se stroji a službami do individuálních řešení průmyslu 4.0 pro Vaši smart factory.

MultiTool

Pomocí upnutí nástroje až pro deset použití se zvýší produktivita vašeho děrovacího stroje, a to zejména u malých ražení.

MultiBend
MultiBend

90° ohyby o různých délkách až do 55 mm: při obrábění pomocí MultiBend odpadá jeden pracovní krok navíc, následné ohýbání.

Přehled děrovacích nástrojů

TRUMPF má celosvětově největší nabídku děrovacích strojů na trhu. Najdete vhodné řešení pro jakékoli děrování či přetváření.

S našimi automatizačními řešeními vnesete transparentnost do vašich procesů. Zaměstnanci se budou moci soustředit na své hlavní úkoly a zákazníci si vás budou cenit jako spolehlivého dodavatele. Budete pracovat úsporněji a získáte vetší finanční prostor.

TruPunch 1000 (S19) s automatizační komponentou SheetMaster Compact

Nakládání + vykládání

SheetMaster Compact přebírá bezpečné nakládání plechů a vykládání mikromůstkových tabulí a zbytkových mříží. V případě potřeby tak stroj pracuje plně automaticky, při nákladové kapacitě až tři tuny. To zvyšuje výkonnost a snižuje zatížení operátora.

Třídění

SortMaster Compact zcela automaticky odebírá a třídí díly z vašeho vysekávacího laserového stroje. Za pomoci jednotlivě ovladatelných vakuových přísavek je možné optimální odebírání dílů zejména u malých a komplexních dílů. Díky minimální instalační ploše nevzniká potřeba žádného dodatečného místa.

V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, vybavení, cena a nabídka příslušenství jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte svoji kontaktní osobu.

Poznámky pod čarou
  • Rozměry jsou přibližné, platné jsou vždy rozměry uvedené v instalačním plánu.
