Nejrychlejší napojení skladu
Přímo na sklad napojené portálové řešení LiftMaster Store potřebuje pouze málo místa, vytváří ale o to více prostoru pro tvorbu vaší výroby. LiftMaster Store přitom pomáhá celá řada ověřených technologií TRUMPF. Např. přísavkový rám s vykládacím hrablem pro automatické nakládání a vykládání nebo synchronní nakladač pro zvýšení produktivity. Pomocí nezávislého regálového zakladače přistupuje LiftMaster Store rychle k paletám ve skladu. Proto se velmi dobře hodí pro automatické oddělování zbytkové mříže. LiftMaster Store Linear umožňuje napojení na tři stroje s několika stanicemi.
Pomocí regálového zakladače přistupuje LiftMaster Store přímo do skladu.
Pomocí TruStore a SortMaster vytvoříte z LiftMaster Store jednoduše výrobní jednotku.
Pro kompletní nakládací nebo vykládací cyklus včetně výměny palety pomocí synchronního nakladače potřebuje LiftMaster Store pouhých 100 sekund.
Vyrábějte jedním zdvihem a rychlostí pod jednu minutu na tabuli.
|
LiftMaster Store velký formát
|
LiftMaster Store maxiformát
|
|
|---|---|---|
| Nakládání | ||
| Max. formát plechu | 3000 mm x 1500 mm | 4000 mm x 2000 mm |
| Min. formát plechu | 1000 mm x 1000 mm | 1000 mm x 1000 mm |
| Max. tloušťka plechu | 30 mm | 30 mm |
| Max. hmotnost plechu | 1100 kg | 1900 kg |
| Vykládání | ||
| Max. formát plechu | 3000 mm x 1500 mm | 4000 mm x 2000 mm |
| Min. formát plechu | 150 mm x 150 mm | 150 mm x 150 mm |
| Max. tloušťka plechu | 30 mm | 30 mm |
| Max. tloušťka plechu (odvalovací pás) | 15 mm | 15 mm |
| Max. hmotnost plechu | 1100 kg | 1600 kg |
Technické údaje všech produktových variant jako soubory ke stažení.
Automatizované stroje pracují produktivněji, podporují tok materiálu a zvyšují procesní spolehlivost. Vybavte automatizační komponenty chytrými vlastnostmi.
LiftMaster Store odděluje rychle hotové díly ze zbytkové mříže. Za tímto účelem je přísavkový rám dodatečně vybaven roztahovacími chapadly, která uchopí zbytkovou mříž ve vykládacím hrablu. Dobré díly zůstávají v uzavřeném vykládacím hrablu a mohou být ukládány na místě vykládky. Přísavkový rám následně zbytkovou mříž odloží. Varianta je k dispozici pouze pro LiftMaster Store 1530.
Vykládací hrablo sejme opracovanou tabuli plechu z výměníku palet a položí ji na místo vykládky. Přísavkový rám je osazen jednotlivě řiditelnými vakuovými přísavkami, které sejmou tabuli surového plechu z nakládacího stanoviště a odloží ji na výměník palet.
SortMaster umožňuje odebírání jednotlivých dílů přímo z výměníku palet. Malé díly odhazuje do kontejneru, větší pokládá na europalety nebo (skladové) vozíky a třídí je. Díky jednotlivě řízeným vakuovým přísavkám transportuje LiftMaster nejrůznější díly. Užitečné dodatečné možnosti rozšiřují pole použití.
S LiftMaster Store Linear můžete nakládat a vykládat až tři obráběcí stroje najednou. Pro řízení a správu všech komponentů při provozu s více stroji se používá software TruTops FMC. LiftMaster Store Linear můžete pohodlně napojit na sklad.

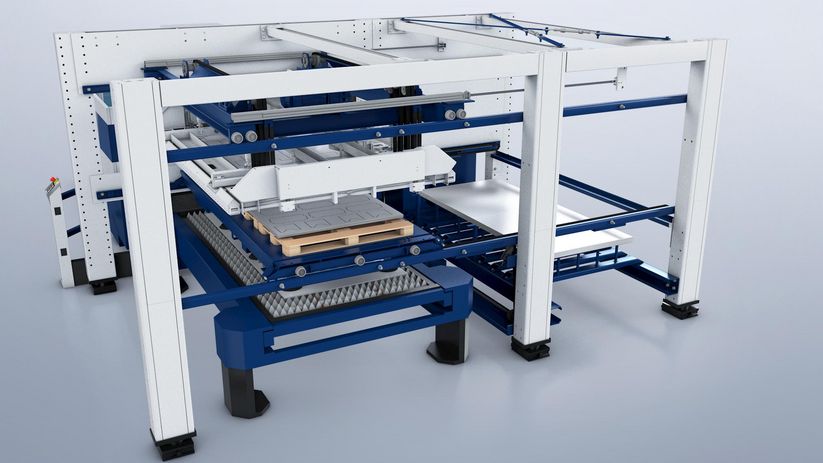

Synchronní nakladač sestává z přísavkového rámu, který nese paletu s hotovými díly pro odložení vyřezané tabule. Pohybuje se vodorovně mezi stolem surového materiálu a výměníkem palet.
Pomocné palety pomáhají při nakládání a vykládání. LiftMaster Store automaticky převezme manipulaci s nimi.
TruLaser 3030 fiber se SortMaster, TruStore 3030 a LiftMaster Store
TruLaser 3030 s TruStore 1030 a LiftMaster Store
LiftMaster Store spojuje TruLaser 5030 přímo s TruStore 3030 a SortMaster
Napojení více strojů s LiftMaster Store Linear a TruStore 3030
V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, vybavení, cena a nabídka příslušenství jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte svoji kontaktní osobu.
