Rozšiřte možnosti VisionLine Detect s EasyModel UI. Tréninková platforma UI na bázi cloudu umožňuje dosáhnout již dobrých výsledků bez znalostí programů a s málo tréninkovými daty. Tak můžete modely UI na bázi obrazů trénovat přesně k Vašim požadavkům a Vašemu dílu. S VisionLine Detect opcí filtr UI zdokonalíte následně detekci charakteristik a uděláte Váš proces nezávislejším na vnějších vlivech, jako např. obtížných situacích osvětlení nebo kolísajících před-procesech.
Jistota s procesory TRUMPF!
Se zpracováním obrazu TRUMPF VisionLine se vyhnete vadným dílům. Zpracování obrazů využívající kamery má při řezacích a svařovacích aplikacích vše pod kontrolou. VisionLine automaticky rozpozná polohu dílu, předá informaci řízení a zajistí, aby byl svar umístěn vždy na správném místě. Pomocí opcí Basic, Detect a Project vybíráte mezi jednoduchým sledováním obrobku, rozpoznáváním charakteristik nebo specifickým rozšířením pro zákazníka. Zpracování obrazů je k dispozici pro laser s optikou jako paket integrátorů a také pro TruLaser Station a systémy TruLaser Cell.
Díky intuitivnímu uživatelskému rozhraní a předdefinované knihovně vlastností lze velmi snadno provést integraci VisionLine do výrobního procesu. Operátor může po několika málo pracovních krocích okamžitě začít.
Vysoce integrovaná řešení z jednoho zdroje
Využijte komplexní nabídku firmy TRUMPF – od laserů až k procesní senzorice a poradenství.
Zvýšení procesní způsobilosti
Redukujte požadavky na polohování dílů bez negativního ovlivnění kvality,
Jednoduše si to udělejte sami
Knihovna vlastností podporuje seřizovače při vytváření úkolů zpracování obrazů.
Transparentní a bezpečné
Obrazové údaje můžete kdykoliv uložit pro zajištění zpětné sledovatelnosti.
Svařování Hairpin se zpracováním obrazů VisionLine
Typickým případem použití zpracování obrazů VisionLine je
rozeznání pozice sponek ve statorech, které se používají v elektromotorech.
Svařování elektronických dílů
Systém zpracování obrazu rozpozná piny určené ke svaření, např. u elektronických řídicích jednotek, senzorů a výkonných prvků.
Svařování spár
Díky zpracování obrazu rozpoznáte při svařování tepelných výměníků nebo kolejnic sedadel spojovací místa a můžete je na správných pozicích svařit.

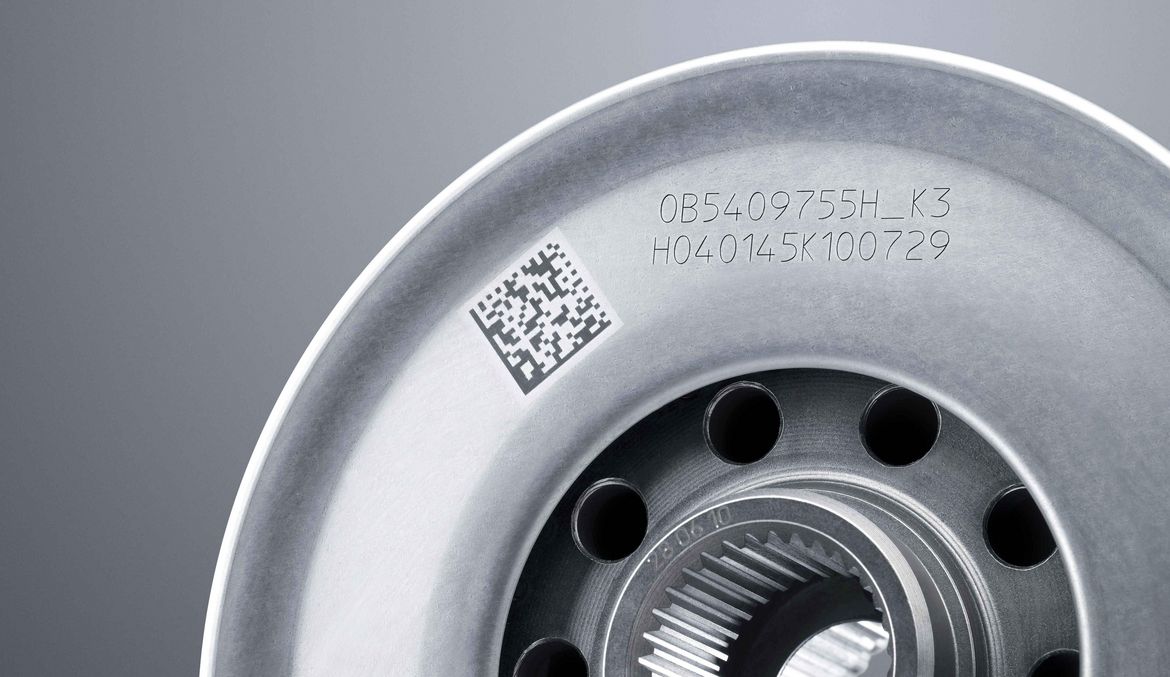

Označení součástí převodovky
Při označování dílů VisionLine s funkcí "měření vzdálenosti" podporuje kontrolu kvality.
|
Zpracování obrazů pro řezací a svařovací aplikace
|
|
|---|---|
| Konfigurace | |
| Dostupné systémy | TruLaser Cell 3000 |
| Dostupné lasery | TruDiode, TruDisk, TruFiber, TruPulse |
| Dostupné možnosti |
Basic, Detect, Project
Adjust (TruLaser Cell 3000) |
| Dostupné ohniskové vzdálenosti |
150 / 200 mm (FocusLine Professional)
150 / 200 / 250 mm (WeldLine Modular) 150 / 200 / 250 / 300 mm (BEO D50) 200 / 300 mm (BEO D70) 255 / 345 / 450 mm (PFO 33-2) 255 / 450 mm (PFO 3D-2) |
| Osvětlení | - |
| Parametry | |
| Typ. doba zpracování obrazů | 80 ms - 150 ms |
| Typ. přesnost hledání pracovní vzdálenosti | ± 50 μm s f = 150 mm (TruLaser Cell 3000) |
| Typ. přesnost identifikace polohy | ± 20 μm ve středu obrazu |
PDF <1MB
Technický datový list
Technické údaje všech produktových variant jako soubory ke stažení.
VisionLine Basic
Digitální obraz kamery s nitkovým křížem v zaostřování laseru pomáhá při pozorování obrobku a při učení. Obzvláště výhodné je používání VisionLine Basic v kombinaci se skenovacími optikami TRUMPF řady PFO. Zde se koriguje přesazení mezi laserovým světlem a pozorovacím světlem mimo střed skenovacího pole, takže poloha ohniska, která se ukazuje na obraze, souhlasí se skutečnou polohou laserového ohniska.
VisionLine Detect
Detekce hran nabízí možnost integrovat do výrobního procesu jednoduché rozpoznávání charakteristik na obrobku pro úpravu polohy. Z knihovny předloh lze zvolit vhodné rozpoznávací znaky (např. skvrny, kruhy, čáry nebo body řezu) pro celou řadu použití.
Projekt VisionLine
Díky dodatečnému balíku služeb poskytuje TRUMPF kompletní řešení pro složité úlohy zpracování obrazu. Na základě úspěšně provedené studie proveditelnosti probíhá programování procesně stabilního programu na zpracování obrazu včetně rozsáhlé dokumentace.
V závislosti na zemi se může tento produktový sortiment a tyto údaje lišit. Změny techniky, vybavení, cena a nabídka příslušenství jsou vyhrazeny. Pro zjištění dostupnosti výrobku ve vaší zemi prosím kontaktujte svoji kontaktní osobu.
