Nový stroj od společnosti TRUMPF připravuje díly ke svařování během vlastního řezání // TruLaser série 3000 Bevel Cut Edition vytváří na dílech automaticky úkosy // Toto řešení je vhodné pro středně silné až silné plechy a umožňuje širokou škálu tvarů hran a úkosů.
EuroBLECH: Nový laserový řezací stroj TRUMPF vytváří úkosy při řezání
Ditzingen/Hannover, 2. září 2024 – Na veletrhu EuroBLECH v Hannoveru uvádí společnost TRUMPF na trh nový stroj, který automaticky připravuje díly ke svařování. TruLaser série 3000 Bevel Cut Edition může při řezání vytvářet zkosené řezné hrany (fazetky) na horní a spodní hraně dílu. Tím je zajištěna optimální příprava svařovacích hran a ušetří se jinak nezbytný následný pracovní krok. "S TruLaser série 3000 Bevel Cut Edition získají uživatelé mimořádně produktivní univerzální stroj, s nímž mohou následné procesní kroky integrovat do laserového obrábění," říká produktový manažer společnosti TRUMPF Patrick Schüle. Nový TruLaser série 3000 Bevel Cut Edition umožňuje zkosení plechů o tloušťce až 25 milimetrů. "Díky jedinečné konstrukci řezací jednotky může stroj vytvářet zkosení až o 50 stupňů, v závislosti na tloušťce plechu, což je více než 45 stupňů, které byly dříve v průmyslu standardem," vysvětluje Schüle. Stroj si také snadno poradí se složitými geometriemi úkosů. Řešení je vhodné zejména pro konstrukční a nerezovou ocel.
Pro 2D opracování dílů bez úkosu mají uživatelé stále k dispozici všechny osvědčené funkce laserového řezání TRUMPF, jako je Highspeed Eco pro snížení spotřeby plynu, FlexLine pro spolehlivé zpracování různých kvalit materiálu a EdgeLine Bevel pro zaoblení horních okrajů plechů.
Vysoká flexibilita při konstrukci úkosů
Pro toto řešení vybavila společnost TRUMPF řezací jednotku TruLaser série 3000 Bevel Cut Edition dvěma přídavnými otočnými osami, obzvláště kompaktními pohony a tryskou speciálně vyvinutou pro řezání pod úhlem. Díky speciální konstrukci lze řezací hlavu naklonit ve všech směrech až do úhlu 50 stupňů. Řezací jednotka jako obvykle reguluje vzdálenost od plechu, čímž minimalizuje riziko kolize i při maximálním úhlu náklonu. TruLaser série 3000 Bevel Cut Edition je navíc vybavena TRUMPF ochranou proti kolizi .
Díky vysoké flexibilitě řezací jednotky je možné vytvářet úkosy v různých geometriích. Kromě klasických hran V a Y jsou možné také geometrie hran, u kterých jsou obě strany hrany opatřeny šikmými řezy, takzvané hrany DV a DY. Tato flexibilita v geometrii hran je výhodná zejména při svařování složitých dílů nebo sestav. Aby bylo možné splnit vysoké požadavky na přípravu komplexních úkosových řezů, vyvinula společnost TRUMPF nový, mimořádně jednoduchý a intuitivní programovací systém. Obsahuje předvolbu všech strategií zpracování, které si uživatel může flexibilně přizpůsobit podle potřeby. K dispozici jsou také předem definované řezné parametry pro speciální trysky se šikmým řezem. Přitom se zachová vysoká produktivita TruLaser série 3000. Společnost TRUMPF uvádí toto řešení na trh během veletrhu EuroBLECH.
Zkosené hrany

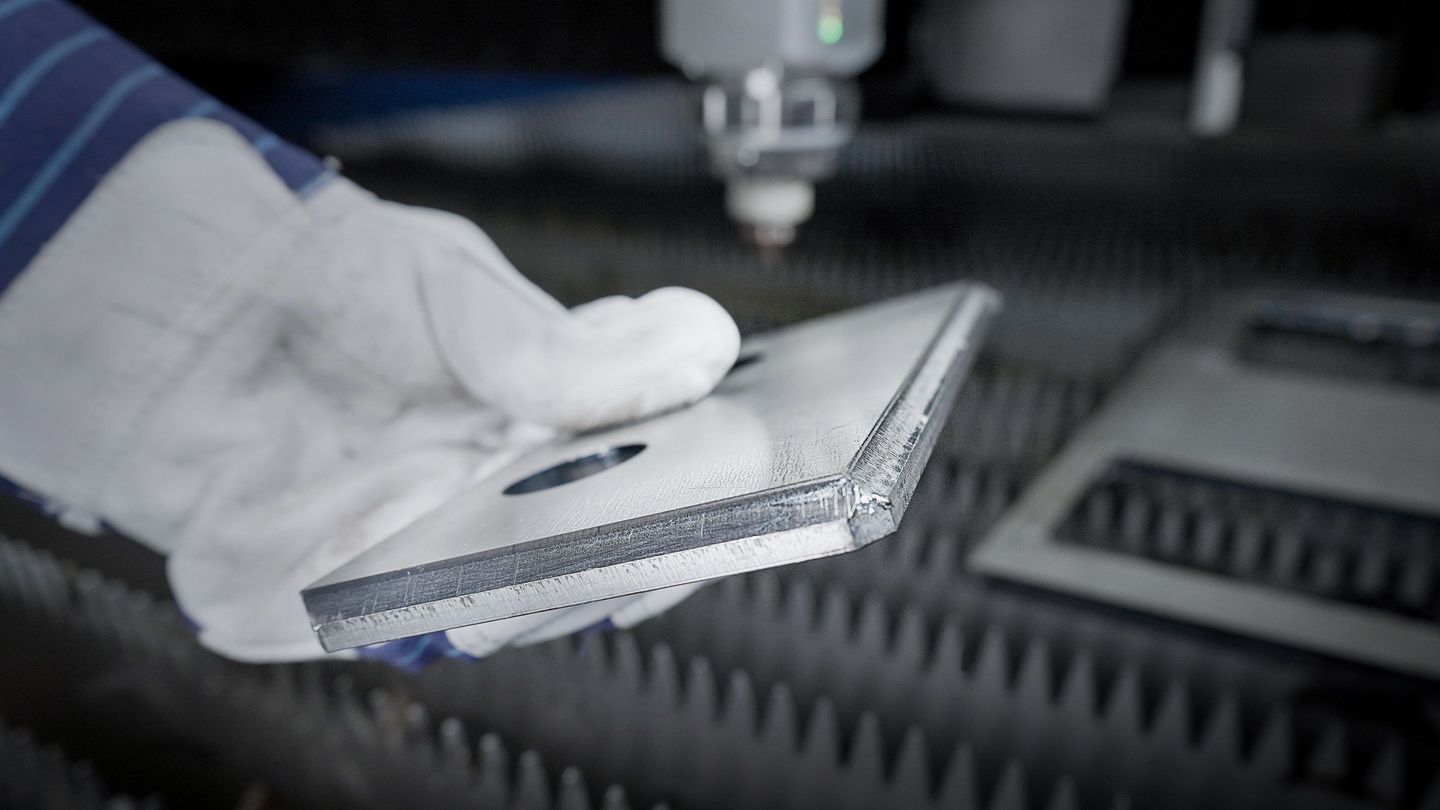

TruLaser série 3000 Bevel Cut Edition optimálně připraví svařovací hrany tím, že při řezání automaticky vytvoří úkosy na zvolených segmentech dílů. (Zdroj: TRUMPF)
K této tiskové informaci jsou připraveny vhodné digitální obrazy v rozlišení vhodném pro tisk. Ty smějí být používány pouze k redakčním účelům. Používání je bez honoráře při uvedení zdroje „Foto: TRUMPF“. Grafické změny – kromě k uvolnění hlavního motivu – nejsou povoleny. Další fotografie lze vyvolat v TRUMPF Media Pool.
TruLaser série 3000 Bevel Cut Edition optimálně připraví svařovací hrany tím, že při řezání automaticky vytvoří úkosy na zvolených segmentech dílů. (Zdroj: TRUMPF)
