Въпреки увеличената работна зона, благодарение на компактността си TruMark Station 5000 дава обичайната свобода при избора на мястото за употреба. Тя Ви предлага възможност за надлъжно трансфериране на детайлите през страничните отвори в корпуса с цел интеграция в поточна линия.
С възможност за адаптиране и ергономична
Компактната TruMark Station 5000 може да се използва като работно място за изправено или седнало положение благодарение на своя интелигентен и ергономичен дизайн. Напълно в съответствие с Вашите желания ще оборудваме машината с линейни оси в посока x и y и с ротационни оси с различни затегателни системи. Станцията за надписване предлага възможност за надлъжен трансфер на детайлите с цел интеграция в поточна линия. Страничните отвори в корпуса предлагат високо ниво на гъвкавост, благодарение на което TruMark Station 5000 може да расте заедно с Вашите изисквания. Благодарение на своята гъвкавост и пригодност за различни случаи на употреба TruMark Station 5000 е универсалната машина сред системите за надписване на TRUMPF.
TruMark Station 5000 може да се комбинира с всички лазери за надписване на TRUMPF.
Възникващите емисии се отвеждат директно чрез стандартно интегрирания аспиратор.

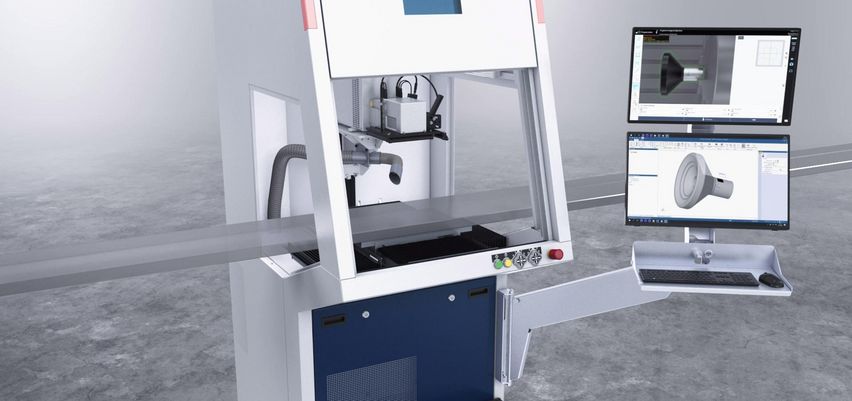

Използвайте възможността за надлъжен трансфер на детайлите при интеграцията във Вашата производствена линия.
![Отгряване с TruMark серия 5000](/filestorage/TRUMPF_Processed/_processed_/0/b/csm_MS-applications-annealed-compact-thermometer_a7fe3a25f5_3c45e103ca.jpg)

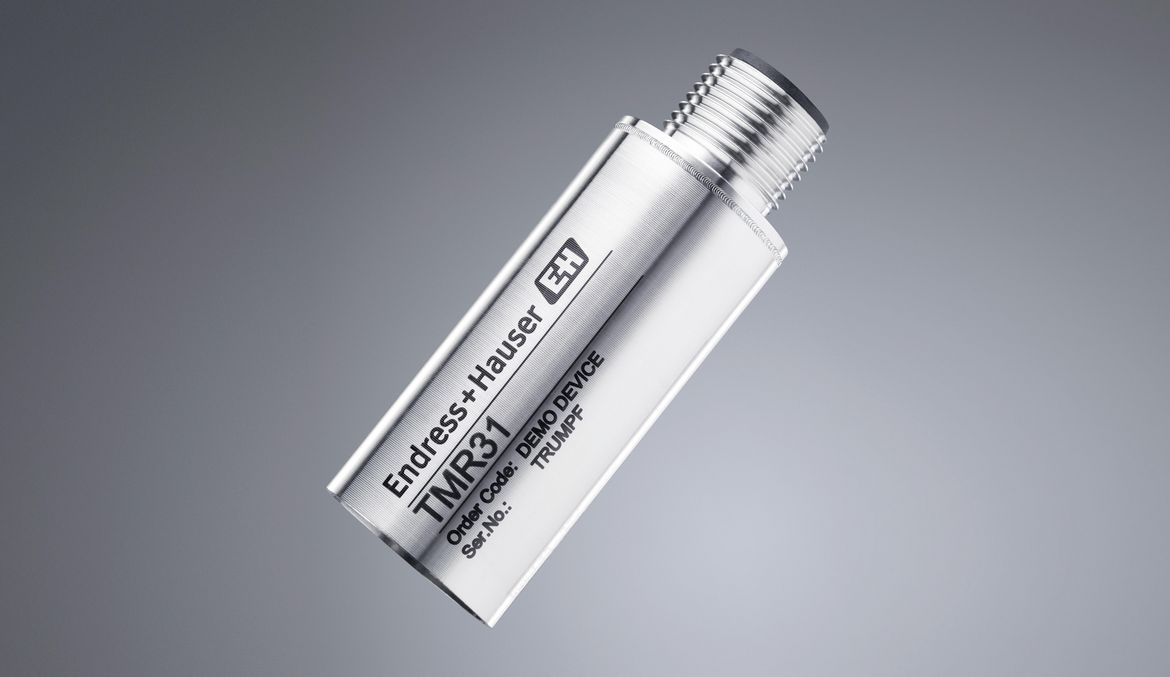

Отгряване
Чрез локално вкарване на топлина се променя цветът на повърхността на детайла. В зависимост от материала и приложената енергия се променя цветът на отгряване. При това повърхността остава гладка, благодарение на което е невъзможно полепването на замърсяване.
![Гравиране с TruMark 5010 Mobile Marker](/filestorage/TRUMPF_Processed/_processed_/a/8/csm_MS-applications-engraved-cog-wheel_8c510d5f05_d3ba6272e1.jpg)
Гравиране
При гравирането лазерният лъч отнема част от основния материал и по този начин предизвиква вдлъбване. По краищата си то може да е перпендикулярно или да преминава под наклон.
![Оцветяване на пластмаса с TruMark серия 5000](/filestorage/TRUMPF_Processed/_processed_/b/2/csm_Lasers-applications-discoloration-cattle-ear-tag_ebd6c0d696_d6e1692dbb.jpg)
Оцветяване
Ако материалът и дължината на вълната на лазера са оптимално съгласувани, молекулите на боите се оцветяват или избледняват целенасочено. При това повърхността остава гладка.
![Структуриране на повърхността с TruMark серия 5000](/filestorage/TRUMPF_Processed/_processed_/a/2/csm_Lasers-applications-laser-sturctured-cam_fcaa9a8ce6_3e8d3eca87.jpg)
Структурирани повърхности
С лазера можете да структурирате повърхностите функционално. Съществуват различни технологии за това. Ако повърхността се структурира чрез малки натрупвания на стопилка, без промяна на свойствата на материала могат да се постигнат значително по-високи адхезионни въздействия. Ако влизащи един в друг детайли се структурират след поставяне на микроиздатини, характеристиките на движение се подобряват значително при оставащо на същото ниво количество на смазочното средство.
![Повърхностна обработка с лазер One-Box](/filestorage/TRUMPF_Processed/_processed_/2/9/csm_Lasers-applications-laser-cleaned-crown-gear_118135753e_7bb258cbbc.jpg)
Лазерно почистване
С лазера можете да почиствате повърхностите лесно и бързо. По този начин можете да отстраните внимателно корозия, масло или фосфатни слоеве за подготовка за следващите процеси, без да увреждате намиращия се под тях материал.
![Лазерно отнемане на материал с TruMark серия 5000](/filestorage/TRUMPF_Processed/_processed_/7/8/csm_Lasers-applications-day-and-night-design-car-gear-shifting-gate_dbe2b7b1a2_09d1ce6ee8.jpg)
Отнемане на материал
При отнемане на материал се извършва частично отстраняване на тънките покриващи слоеве на многопластовите пластмаси, които са нанесени върху основния материал и се различават значително по цвят. Тази технология позволява например така дизайн ден и нощ, който наред с другото намира приложение в автомобилния сектор.
![Разпенване на пластмаси с TruMark Laser](/filestorage/TRUMPF_Processed/_processed_/d/8/csm_Lasers-applications-protective-switch_8ddc214d0a_733a495970.jpg)
Разпенване
При разпенването лазерът загрява пластмасата така, че възниква краткотраен процес на разтопяване. По време на последващия процес на охлаждане се заключват малки газови мехурчета, които отразяват дифузно попадащата върху тях светлина. При този тип лазерно надписване се образува повдигнат надпис.
TruMark Station 5000
|
|
---|---|
Спецификация на детайла | |
Макс. размери на заготовката (Ш x В x Д) | 680 mm x 500 mm x 700 mm |
Налична моторна ос | |
Разстояние на придвижване на ос Z | 500 mm 380 mm при TruMark 5010 |
Разстояние на придвижване на ос X | 300 mm |
Разстояние на придвижване на ос Y | 300 mm |
Скорост на придвижване Z | 1,5 m/min |
Скорост на придвижване X | 6 m/min |
Скорост на придвижване Y | 6 m/min |
Присъединяване и потребление | |
Електрическо присъединяване (напрежение) | 115/230 V |
Електрическо присъединяване (честота) | 50/60 Hz |
Размери и тегло на работната станция | |
Размери на работната станция (Ш x В x Д) | 860 mm x 2000 mm x 1310 mm |
Лазерен клас | |
Лазерен клас | 1 |
Техническите характеристики на всички продуктови варианти за изтегляне.
![TruTops Mark 3D product picture](/filestorage/TRUMPF_Processed/_processed_/0/6/csm_TruTopsMark3D-product-picture_9fe8106d0b_8e5115c6bc.jpg)
TruTops Mark 3D
Нашият софтуер за надписване TruTops Mark 3D впечатлява с лесното за употреба управление и със значително по-кратките времена на процесите. В зависимост от приложението, с лазерна система незабавно могат да се постигнат повече обекти, които трябва да бъдат надписани – особено там, където преди това са били необходими няколко лазера. Така надписването на триизмерни повърхности, като например наклонени равнини и извити повърхности, се извършва много лесно и ефективно. Освен софтуера за надписване, към пакета е включен и пълен 3D-CAD редактор, с който могат независимо да се създават заготовки и да се изпращат чертежи за 3D маркировка.
TruMark Station 5000 може да се комбинира с всички лазери за надписване на TRUMPF и така предлага правилното решение за всяко приложение.
Допълнителните опции към TruMark Station 5000 оптимизират Вашия производствен процес и допринасят за подобряването на лекотата на управление.
![Опция VisionLine за обработка на изображения на TruMark Station 5000](/filestorage/TRUMPF_Processed/_processed_/0/e/csm_MS-options-VisionLine-TruMark-Station-5000_96324bd3d9_2bfc63abbd.jpg)
С обработката на изображения от TRUMPF VisionLine повишавате надеждността на Вашите процеси. VisionLine разпознава положението на детайла и се грижи за това надписването да се извършва винаги на правилното място. Възможно е също прочитане и проверка на маркирания код. Модулната конструкция разкрива различни възможности. Няма значение дали камерата гледа през лещата на скенера, или е монтирана отстрани, дали се използват една, или две камери – всичко е възможно.
![Ротационна ос на TruMark Station 5000](/filestorage/TRUMPF_Processed/_processed_/b/1/csm_MS-options-rotary-axis-TruMark-Stations_a6a4f77f6d_2fb69bc49d.jpg)
С помощта на опционалните ротационни оси можете да реализирате висококачествени надписвания дори и при цилиндрични детайли. Ротационна ос със стъпков двигател позволява надписването по обиколката на детайли с макс. тегло 2,5 kg (диаметър на ръчния патронник: 65 mm). Алтернативно се предлага ротационна ос, която позволява надписването по обиколката на детайли с макс. тегло 20 kg (диаметър на ръчния патронник: 150 mm).
![Дистанционно сервизно обслужване от TRUMPF](/filestorage/TRUMPF_Processed/_processed_/4/2/csm_Lasers-options_remote_services_2dbb63bf66_05097aefa3.jpg)
В случай на повреда сервизните експерти на TRUMPF осъществяват сигурна и активна дистанционна връзка с Вашия лазер. Често по този начин може да се извърши директно отстраняване на повредата или конфигурацията на лазера да се промени така, че да можете да продължите да произвеждате до пристигането на резервната част.
Интегрирайте опцията за импулсен режим във Вашата TruMark Station 5000, за да позиционирате движенията по осите A, X, Y и Z с бутоните със стрелки на панела за управление на TruMark Station вместо с управляващия софтуер. По този начин можете да позиционирате детайла правилно без достъп до софтуера.
Монтирана на машинната рама водеща карета, задвижвана от управлявано чрез програма задвижване, позволява прецизно позициониране на Вашите детайли с максимално тегло 25 kg. Пътят на преместване е 300 mm, повторяемостта е ± 0,015 mm, скоростта на преместване е 6 m/min и прецизността на позициониране е ± 0,05 mm.
С ръчно настройвания свободно въртящ се механизъм със скала можете да обработите цялата ширина на надписа за стандартен обектив (f = 163 mm). Можете да фиксирате въртящия се механизъм с помощта на затегателен лост.
Аспирацията за емисии частици и дим е интегрирана в машинната рама на TruMark Station 5000 и е свързана с полиуретанов маркуч с работното пространство. Благодарение на интеграцията в самата машина площта за монтаж на работното място за надписване не се увеличава. Комбинираният филтър с активен въглен се следи от сензор за диференциално налягане, а обемният дебит може да се настройва с помощта на потенциометър.
Работното пространство може да се разшири за обработка на по-големи детайли чрез разширените странични стени.
TruMark Station 5000 се управлява лесно и удобно. По този начин можете да стартирате процеса на надписване удобно с помощта на крачния прекъсвач.
Пакетът за управление се състои от монитор, клавиатура и мишка за управление на лазера за надписване.
Всички оси на TruMark Station 5000 могат да се активират с помощта на бутоните със стрелки на панела за управление на машината.
Възможни са отклонения от този продуктов асортимент и от тези данни в зависимост от държавата. Запазваме си правото на изменения в технологията, оборудването, цената или предложението за окомплектоване. Моля, свържете се с Вашия местен търговски представител, за да научите дали продуктът се предлага във Вашата страна.
